Brecoflex зубчатый ремень с направляющей

Зубчатый ремень с клиновой направляющей

В случае, когда невозможно использовать зубчатые шкивы с буртиками либо когда конструкция оборудования не позволяет использовать иные типы ремней - разработаны зубчатые ремни с дополнительной клиновой направляющей.

Под эту направляющую в шкиве изготавливается специальная клиновая проточка. При решении подобных конструктивных задач вы также можете обратить внимание на зубчатые ремни с круговым зубом и на ремни с шахматным зубом.

Существуют два типоразмера направляющих с шириной по широкой верхней грани 6 и 13 мм.

Клиновая направляющая K6. Ширина направляющей 6 мм, используется с профилем зуба AT5, AT10, T5 и T10

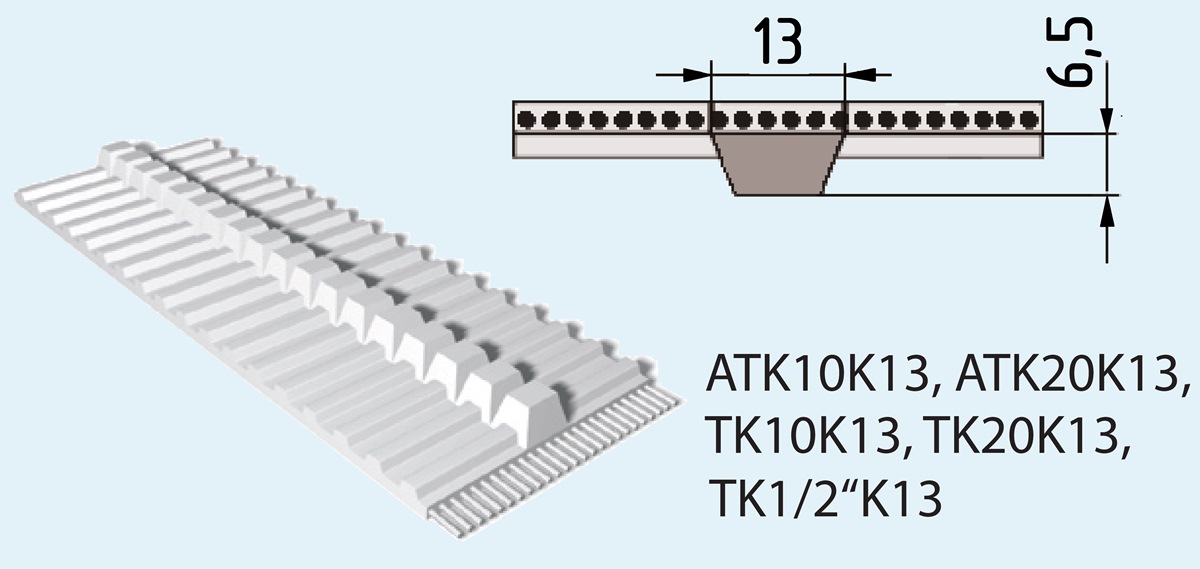

Клиновая направляющая K13. Ширина направляющей 13 мм, используется с профилем зуба AT10, AT20, T10, T20 и T1/2"

Изготовливаются такие ремни исключительно под заказ в Германии. Возможно изготовление как "сварных" ремней, так и цельных ремней, с непрерывным кордом. По всем техническим вопросам - обращайтесь с техническим заданием к нашим инженерам.

На тсраницах нашего сайта вы можете скачать PDF-каталоги зубчатых ремней, зубчатых шкивов и дополнительную техническую литературу. Дополнительно вы можете заказать расчёт ременных передач, расчёт цепных передач, подбор зубчатых реек, эластичных муфт, электродвигателей и редукторов.
