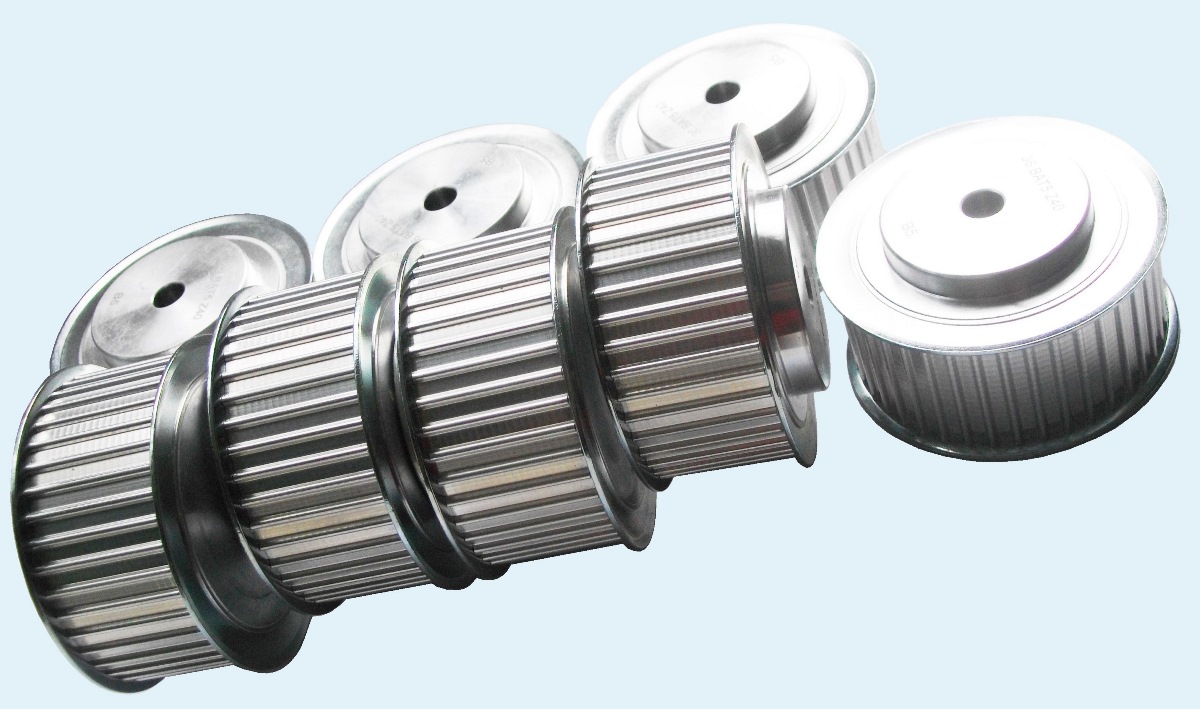

Зубчатый шкив Sati AT5 - для полиуретановых зубчатых ремней с металлическим кордом.

Алюминиевые зубчатые шкивы профиля AT5 используются для построения приволов с жёсткой синхронизацией ведущкго и ведомого вала. К преимуществам зубчато-ременной передачи можно отнести компактность, стабильность межосевого расстояния, относительно низкий шум и вибрация. Изготовливаются, как правило, шкивы АТ5 из алюминия и в целом стойкости этого материала достаточно. При необходимости можно изготовить зубчатые шкивы из других материалов, например углеродистая сталь, нержавеющая сталь.

optibelt alpha

Размеры зубчатых шкивов Sati AT5 и их обозначения:

ширина ремня 10 мм, F=15mm

 артикул тип Z de dp df вспомогательная маркировка
 мм мм мм
 21 ST5/12-2 6F 12 17.85 19.10 23.0 21ST512, PHP 21-AT5-12RSB, ST5-21 Z=012,
 AT5 Z=012/21, 21 AT5 / 12-2
 21 ST5/14-2 6F 14 21.05 22.29 25.0 21ST514, PHP 21-AT5-14RSB, ST5-21 Z=014,
 AT5 Z=014/21, 21 AT5 / 14-2
 21 ST5/15-2 6F 15 22.65 23.88 28.0 21ST515, PHP 21-AT5-15RSB, ST5-21 Z=015,
 AT5 Z=015/21, 21 AT5 / 15-2
 21 ST5/16-2 6F 16 24.20 25.47 32.0 21ST516, PHP 21-AT5-16RSB, ST5-21 Z=016,
 AT5 Z=016/21, 21 AT5 / 16-2
 21 ST5/18-2 6F 18 27.40 28.65 32.0 21ST518, PHP 21-AT5-18RSB, ST5-21 Z=018,
 AT5 Z=018/21, 21 AT5 / 18-2
 21 ST5/19-2 6F 19 29.00 30.25 36.0 21ST519, PHP 21-AT5-19RSB, ST5-21 Z=019,
 AT5 Z=019/21, 21 AT5 / 19-2
 21 ST5/20-2 6F 20 30.60 31.83 36.0 21ST520, PHP 21-AT5-20RSB, ST5-21 Z=020,
 AT5 Z=020/21, 21 AT5 / 20-2
 21 ST5/22-2 6F 22 33.85 35.02 38.0 21ST522, PHP 21-AT5-22RSB, ST5-21 Z=022,
 AT5 Z=022/21, 21 AT5 / 22-2
 21 ST5/24-2 6F 24 37.00 38.21 42.0 21ST524, PHP 21-AT5-24RSB, ST5-21 Z=024,
 AT5 Z=024/21, 21 AT5 / 24-2
 21 ST5/25-2 6F 25 38.60 39.80 44.0 21ST525, PHP 21-AT5-25RSB, ST5-21 Z=025,
 AT5 Z=025/21, 21 AT5 / 25-2
 21 ST5/26-2 6F 26 40.20 41.39 44.0 21ST526, PHP 21-AT5-26RSB, ST5-21 Z=026,
 AT5 Z=026/21, 21 AT5 / 26-2
 21 ST5/27-2 6F 27 41.80 42.98 48.0 21ST527, PHP 21-AT5-27RSB, ST5-21 Z=027,
 AT5 Z=027/21, 21 AT5 / 27-2
 21 ST5/28-2 6F 28 43.35 44.58 48.0 21ST528, PHP 21-AT5-28RSB, ST5-21 Z=028,
 AT5 Z=028/21, 21 AT5 / 28-2
 21 ST5/30-2 6F 30 46.55 47,76 51.0 21ST530, PHP 21-AT5-30RSB, ST5-21 Z=030,
 AT5 Z=030/21, 21 AT5 / 30-2
 21 ST5/32-2 6F 32 49.70 50.94 54.0 21ST532, PHP 21-AT5-32RSB, ST5-21 Z=032,
 AT5 Z=032/21, 21 AT5 / 32-2
 21 ST5/36-2 6F 36 56.05 57.31 64.0 21ST536, PHP 21-AT5-36RSB, ST5-21 Z=036,
 AT5 Z=036/21, 21 AT5 / 36-2
 21 ST5/40-2 6F 40 62.45 63.66 66.5 21ST540, PHP 21-AT5-40RSB, ST5-21 Z=040,
 AT5 Z=040/21, 21 AT5 / 40-2
 21 ST5/42-2 6F 42 65.60 66.86 70.0 21ST542, PHP 21-AT5-42RSB, ST5-21 Z=042,
 AT5 Z=042/21, 21 AT5 / 42-2
 21 ST5/44-2 6 44 68.80 70.05 - 21ST544, PHP 21-AT5-44RSB, ST5-21 Z=044,
 AT5 Z=044/21, 21 AT5 / 44-0
 21 ST5/48-2 6 48 75.15 76.42 - 21ST548, PHP 21-AT5-48RSB, ST5-21 Z=048,
 AT5 Z=048/21, 21 AT5 / 48-0
 21 ST5/60-2 6 60 94.25 95.52 - 21ST560, PHP 21-AT5-60RSB, ST5-21 Z=060,
 AT5 Z=060/21, 21 AT5 / 60-0

ширина ремня 25 мм, F=30mm

 артикул тип Z de dp df вспомогательная маркировка
 мм мм мм
 36 ST5/12-2 6F 12 17.85 19.10 23.0 36ST512, AT5-36 Z=012,
 36 ST5/14-2 6F 14 21.05 22.29 25.0 36ST514, AT5-36 Z=014
 36 ST5/15-2 6F 15 22.65 23.88 28.0 36ST515, AT5-36 Z=015
 36 ST5/16-2 6F 16 24.20 25.47 32.0 36ST516, AT5-36 Z=016
 36 ST5/18-2 6F 18 27.40 28.65 32.0 36ST518, AT5-36 Z=018
 36 ST5/19-2 6F 19 29.00 30.25 36.0 36ST519, AT5-36 Z=019
 36 ST5/20-2 6F 20 30.60 31.83 36.0 36ST520, AT5-36 Z=020
 36 ST5/22-2 6F 22 33.85 35.02 38.0 36ST522, AT5-36 Z=022
 36 ST5/24-2 6F 24 37.00 38.21 42.0 36ST524, AT5-36 Z=024
 36 ST5/25-2 6F 25 38.60 39.80 44.0 36ST525, AT5-36 Z=025
 36 ST5/26-2 6F 26 40.20 41.39 44.0 36ST526, AT5-36 Z=026
 36 ST5/27-2 6F 27 41.80 42.98 48.0 36ST527, AT5-36 Z=027
 36 ST5/28-2 6F 28 43.35 44.58 48.0 36ST528, AT5-36 Z=028
 36 ST5/30-2 6F 30 46.55 47,76 51.0 36ST530, AT5-36 Z=030
 36 ST5/32-2 6F 32 49.70 50.94 54.0 36ST532, AT5-36 Z=032
 36 ST5/36-2 6F 36 56.05 57.31 64.0 36ST536, AT5-36 Z=036
 36 ST5/40-2 6F 40 62.45 63.66 66.5 36ST540, AT5-36 Z=040
 36 ST5/42-2 6F 42 65.60 66.86 70.0 36ST542, AT5-36 Z=042
 36 ST5/44-2 6 44 68.80 70.05 - 36ST544, AT5-36 Z=044
 36 ST5/48-2 6 48 75.15 76.42 - 36ST548, AT5-36 Z=048
 36 ST5/60-2 6 60 94.25 95.52 - 36ST560, AT5-36 Z=060

Зубчатые шкивы Sati AT5 имеют высокое качество поверхности и точность изготовлления, поэтому они прекрасно работают с зубчатыми ремнями разных производителей, например Bando synchrobelt, Optibelt Alpha, Brecoflex BFX, Contitech Synchroflex, Gates, Elatech, Megadyne megapower.

На страницах нашего сайта вы можете скачать PDF-каталоги шкивов, ремней, направляющих и других компонентов привода. Обращайтесь к нашим инженерам и вы сможете заказать расчёт зубчато-ременных передач, расчёт цепных передач, подбор кулачковых муфт и мотор-редукторов согласно технического задания.
