УкраїнськаЗубчатые метрические ремни Т2,5 Т5, Т10

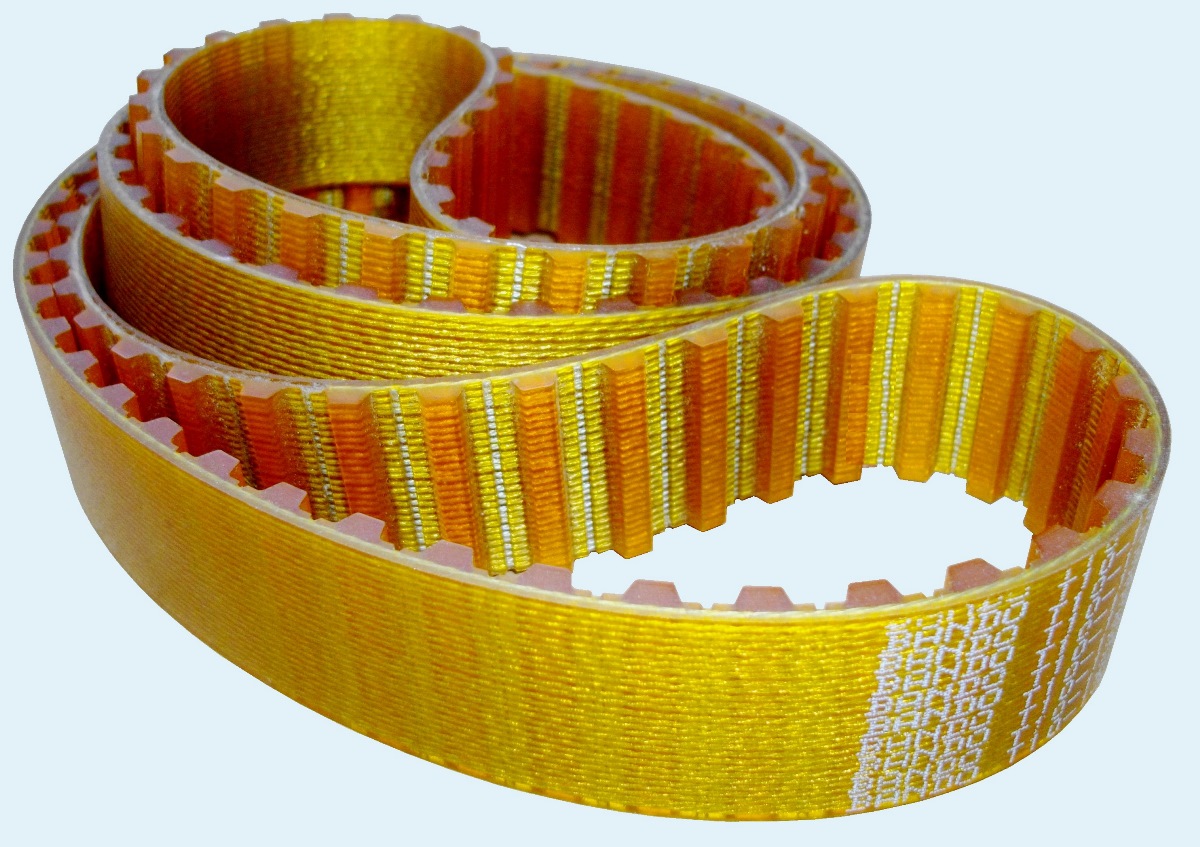

Зубчатые ремни Bando T2.5 T5 T10 T20
изготавливаются из полиуретана и имеют металлический корд. Зуб имеет трапециевидную форму и метрический шаг. Такие зубчатые ремни являются отними из самых старых типов, и несмотря ни на что до сих пор сильно распространены, так как имеют широкий ассортимент длин, хорошо изученные и прогнозирыемые рабочие параметры и за многие годы производство полиуретановых зубчатых ремней отточено до совершенства.
| Тип | Шаг, Р, мм | Высота ремня, Н1, мм | Высота зуба, Н2, мм | Ширина, W, мм | Угол зуба |
| T 2.5 Bancollan | 2,5 | 1,30 | 0,70 | 1,0 | 40 |
| T 5 Bancollan | 5,0 | 2,20 | 1,20 | 1,8 | 40 |
| T 10 Bancollan | 10,0 | 4,50 | 2,50 | 3,5 | 40 |
| T20 | 20.0 | 8.00 | 5.00 | 40 |
Специалисты нашей компании помогут вам провести расчёт передачи на зубчатых ремнях, а также подберут шкивы для зубчатых ремней.

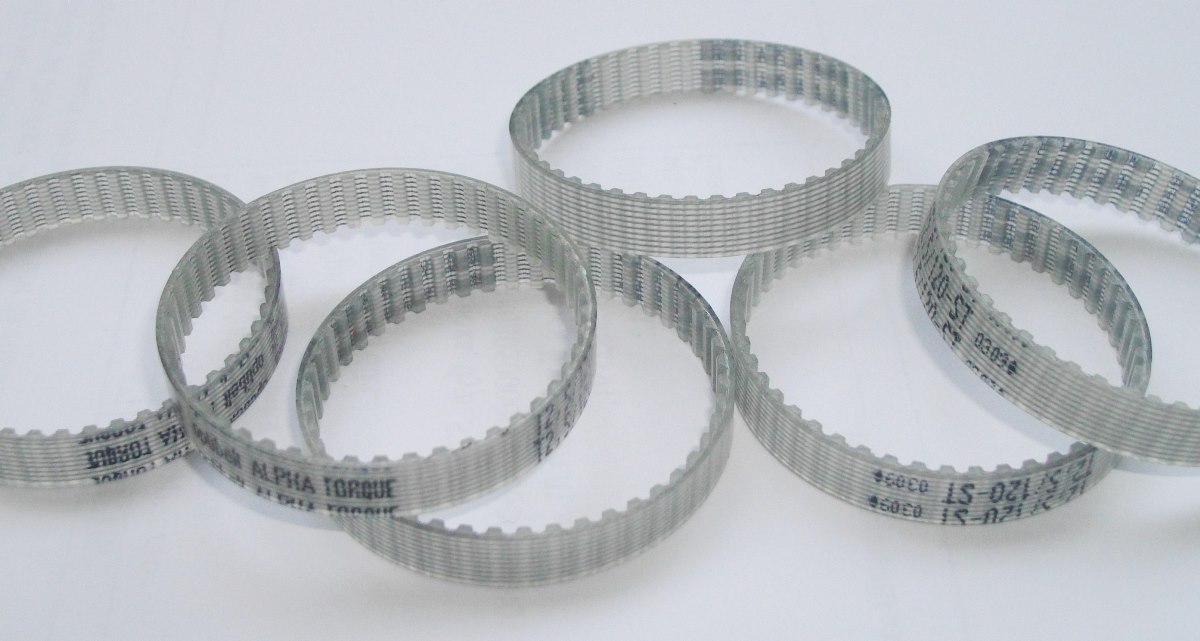

Размеры и маркировка зубчатых ремней Т2.5
| маркировка ремня Bando | зубья | вспомогательное обозначение |
| Bando T2,5-120 | z=48 | Alpha torque t2.5/120, T2.50120, PHG T2.5-120 |
| Bando T2,5-145 | z=58 | Alpha torque t2.5/145, T2.50145, PHG T2.5-145 |
| Bando T2,5-160 | z=64 | Alpha torque t2.5/160, T2.50160, PHG T2.5-160 |
| Bando T2,5-177,5 | z=71 | Alpha torque t2.5/177,5, T2.50177.5, PHG T2.5-177.5 |
| Bando T2,5-200 | z=80 | Alpha torque t2.5/200, T2.50200, PHG T2.5-200 |
| Bando T2,5-230 | z=92 | Alpha torque t2.5/230, T2.50230, PHG T2.5-230 |
| Bando T2,5-245 | z=98 | Alpha torque t2.5/245, T2.50245, PHG T2.5-245 |
| Bando T2,5-265 | z=106 | Alpha torque t2.5/265, T2.50265, PHG T2.5-265 |
| Bando T2,5-285 | z=114 | Alpha torque t2.5/285, T2.50285, PHG T2.5-285 |
| Bando T2,5-305 | z=122 | Alpha torque t2.5/305, T2.50305, PHG T2.5-305 |
| Bando T2,5-317,5 | z=127 | Alpha torque t2.5/317,5, T2.50317.5, PHG T2.5-317.5 |
| Bando T2,5-330 | z=132 | Alpha torque t2.5/330, T2.50330, PHG T2.5-330 |
| Bando T2,5-380 | z=152 | Alpha torque t2.5/380, T2.50380, PHG T2.5-380 |
| Bando T2,5-420 | z=168 | Alpha torque t2.5/420, T2.50420, PHG T2.5-420 |
| Bando T2,5-480 | z=192 | Alpha torque t2.5/480, T2.50480, PHG T2.5-480 |
| Bando T2,5-492,5 | z=197 | Alpha torque t2.5/492,5, T2.50492.5, PHG T2.5-492.5 |
| Bando T2,5-500 | z=200 | Alpha torque t2.5/500, T2.50500, PHG T2.5-500 |
| Bando T2,5-600 | z=240 | Alpha torque t2.5/600, T2.50600, PHG T2.5-600 |
| Bando T2,5-620 | z=248 | Alpha torque t2.5/620, T2.50620, PHG T2.5-620 |
| Bando T2,5-650 | z=260 | Alpha torque t2.5/650, T2.50650, PHG T2.5-650 |
| Bando T2,5-780 | z=312 | Alpha torque t2.5/780, T2.50750, PHG T2.5-750 |
| Bando T2,5-915 | z=366 | Alpha torque t2.5/915, T2.50915, PHG T2.5-915 |
| Bando T2,5-950 | z=380 | Alpha torque t2.5/950, T2.50950, PHG T2.5-950 |
| Bando T2,5-1750 | z=700 | Alpha torque t2.5/1750, T2.51750, PHG T2.5-1750 |
Ширина зубчатого ремня Т2,5 чаще всего на самом ремне не обозначается, и при заказе зубчатых ремней их ширину необходимо указывать дополнительно. Стандартный ряд ширин для ремней T2.5 - 4.0мм, 6,0мм, 8,0мм, 10,0мм, 12,0мм, 16,0мм.

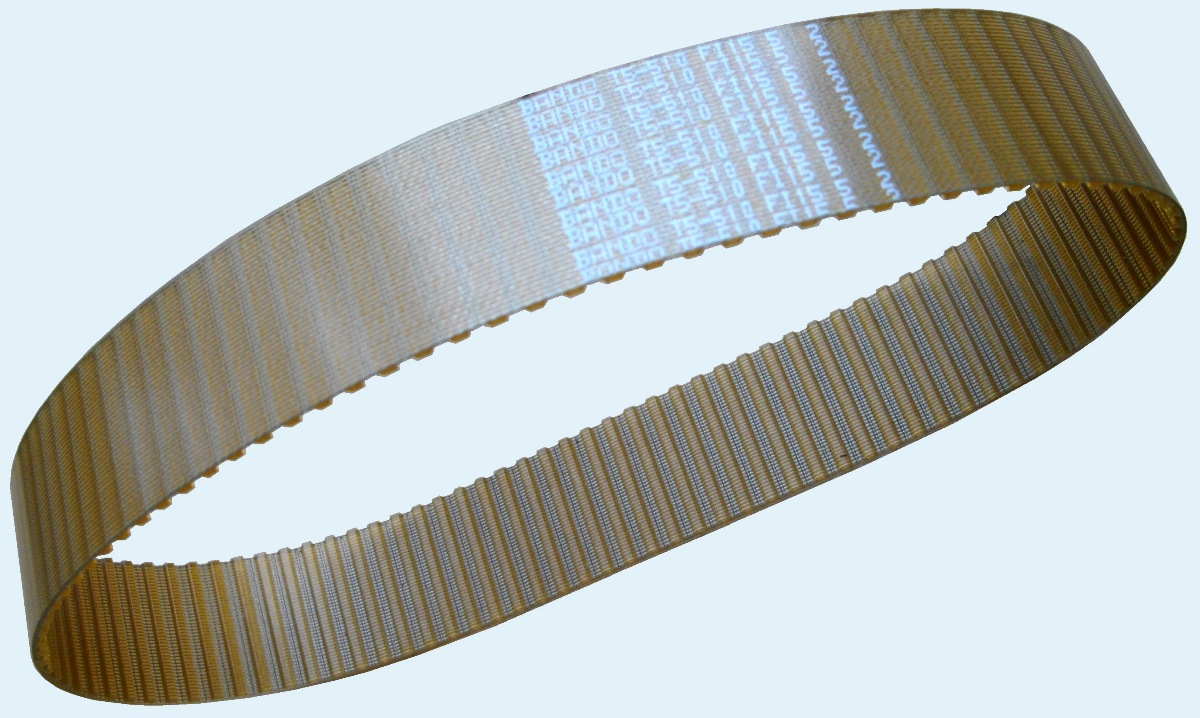

Размеры и маркировка зубчатых ремней Bando Т5
| длина ремня, мм | Количество зубов, Z | |
| Synchro-link T5-120 | z=24 | |
| Synchro-link T5-150 | z=30 | Synchro-Power t5-150 |
| Synchro-link T5-165 | z=33 | alpha t5/165, Synchro-Power t5-165 |
| Synchro-link T5-180 | z=36 | Synchro-Power t5-180 |
| Synchro-link T5-185 | z=37 | alpha t5/185, Synchro-Power t5-185 |
| Synchro-link T5-200 | z=40 | alpha t5/200, Synchro-Power t5-200 |
| Synchro-link T5-210 | z=42 | |
| Synchro-link T5-215 | z=43 | alpha t5/215, Synchro-Power t5-215 |
| Synchro-link T5-220 | z=44 | alpha t5/220, Synchro-Power t5-220 |
| Synchro-link T5-225 | z=45 | alpha t5/225, Synchro-Power t5-225 |
| Synchro-link T5-245 | z=49 | alpha t5/245, Synchro-Power t5-245 |
| Synchro-link T5-250 | z=50 | alpha t5/250, Synchro-Power t5-250 |
| Synchro-link T5-255 | z=51 | alpha t5/255, Synchro-Power t5-255 |
| Synchro-link T5-260 | z=52 | alpha t5/260, Synchro-Power t5-260 |
| Synchro-link T5-270 | z=54 | alpha t5/270, Synchro-Power t5-270 |
| Synchro-link T5-280 | z=56 | alpha t5/280, Synchro-Power t5-280 |
| Synchro-link T5-295 | z=59 | alpha t5/295, Synchro-Power t5-295 |
| Synchro-link T5-300 | z=60 | alpha t5/300 |
| Synchro-link T5-305 | z=61 | alpha t5/305, Synchro-Power t5-305 |
| Synchro-link T5-325 | z=65 | alpha t5/325 |
| Synchro-link T5-330 | z=66 | alpha t5/330, Synchro-Power t5-330 |
| Synchro-link T5-340 | z=68 | alpha t5/340, Synchro-Power t5-340 |
| Synchro-link T5-350 | z=70 | alpha t5/350, Synchro-Power t5-350 |
| Synchro-link T5-355 | z=71 | alpha t5/355, Synchro-Power t5-355 |
| Synchro-link T5-365 | z=73 | alpha t5/365, Synchro-Power t5-365 |
| Synchro-link T5-375 | z=75 | alpha t5/375 |
| Synchro-link T5-390 | z=78 | alpha t5/390, Synchro-Power t5-390 |
| Synchro-link T5-400 | z=80 | alpha t5/400, Synchro-Power t5-400 |
| Synchro-link T5-410 | z=82 | alpha t5/410, Synchro-Power t5-410 |
| Synchro-link T5-420 | z=84 | alpha t5/420, Synchro-Power t5-420 |
| Synchro-link T5-425 | z=85 | alpha t5/425 |
| Synchro-link T5-440 | z=88 | alpha t5/440 |
| Synchro-link T5-445 | z=89 | alpha t5/445, Synchro-Power t5-445 |
| Synchro-link T5-450 | z=90 | alpha t5/450, Synchro-Power t5-450 |
| Synchro-link T5-455 | z=91 | alpha t5/455, Synchro-Power t5-455 |
| Synchro-link T5-460 | z=92 | alpha t5/460 |
| Synchro-link T5-475 | z=95 | alpha t5/475, Synchro-Power t5-475 |
| Synchro-link T5-480 | z=96 | alpha t5/480, Synchro-Power t5-480 |
| Synchro-link T5-500 | z=100 | alpha t5/500, Synchro-Power t5-500 |
| Synchro-link T5-510 | z=102 | alpha t5/510, Synchro-Power t5-510 |
| Synchro-link T5-515 | z=103 | |
| Synchro-link T5-525 | z=105 | alpha t5/525, Synchro-Power t5-525 |
| Synchro-link T5-545 | z=109 | alpha t5/545, Synchro-Power t5-545 |
| Synchro-link T5-550 | z=110 | alpha t5/550, Synchro-Power t5-550 |
| Synchro-link T5-560 | z=112 | alpha t5/560, Synchro-Power t5-560 |
| Synchro-link T5-575 | z=115 | alpha t5/575, Synchro-Power t5-575 |
| Synchro-link T5-590 | z=118 | alpha t5/590 |
| Synchro-link T5-600 | z=120 | alpha t5/600 |
| Synchro-link T5-610 | z=122 | alpha t5/610, Synchro-Power t5-610 |
| Synchro-link T5-620 | z=124 | alpha t5/620, Synchro-Power t5-620 |
| Synchro-link T5-625 | z=125 | alpha t5/625 |
| Synchro-link T5-630 | z=126 | alpha t5/630, Synchro-Power t5-630 |
| Synchro-link T5-640 | z=128 | alpha t5/640, Synchro-Power t5-640 |
| Synchro-link T5-650 | z=130 | alpha t5/650, Synchro-Power t5-650 |
| Synchro-link T5-660 | z=132 | alpha t5/660, Synchro-Power t5-660 |
| Synchro-link T5-675 | z=135 | alpha t5/675, Synchro-Power t5-675 |
| Synchro-link T5-690 | z=138 | alpha t5/690, Synchro-Power t5-690 |
| Synchro-link T5-700 | z=140 | alpha t5/700, Synchro-Power t5-700 |
| Synchro-link T5-720 | z=144 | alpha t5/720, Synchro-Power t5-720 |
| Synchro-link T5-725 | z=145 | alpha t5/725, Synchro-Power t5-725 |
| Synchro-link T5-750 | z=150 | alpha t5/750, Synchro-Power t5-750 |
| Synchro-link T5-765 | z=153 | |
| Synchro-link T5-780 | z=156 | alpha t5/780, Synchro-Power t5-780 |
| Synchro-link T5-800 | z=160 | alpha t5/800, Synchro-Power t5-800 |
| Synchro-link T5-815 | z=163 | alpha t5/815, Synchro-Power t5-815 |
| Synchro-link T5-830 | z=166 | |
| Synchro-link T5-840 | z=168 | alpha t5/840, Synchro-Power t5-840 |
| Synchro-link T5-850 | z=170 | alpha t5/850, Synchro-Power t5-850 |
| Synchro-link T5-860 | z=172 | alpha t5/860 |
| Synchro-link T5-885 | z=177 | |
| Synchro-link T5-900 | z=180 | alpha t5/900, Synchro-Power t5-900 |
| Synchro-link T5-920 | z=184 | |
| Synchro-link T5-940 | z=188 | alpha t5/940, Synchro-Power t5-940 |
| Synchro-link T5-990 | z=198 | alpha t5/990, Synchro-Power t5-990 |
| Synchro-link T5-1000 | z=200 | alpha t5/1000 |
| Synchro-link T5-1075 | z=215 | alpha t5/1075, Synchro-Power t5-1075 |
| Synchro-link T5-1100 | z=220 | alpha t5/1100, Synchro-Power t5-1100 |
| Synchro-link T5-1140 | z=228 | alpha t5/1140 |
| Synchro-link T5-1160 | z=232 | |
| Synchro-link T5-1200 | z=240 | |
| Synchro-link T5-1215 | z=243 | alpha t5/1215, Synchro-Power t5-1215 |
| Synchro-link T5-1275 | z=255 | |
| Synchro-link T5-1280 | z=256 | |
| Synchro-link T5-1315 | z=263 | alpha t5/1315, Synchro-Power t5-1315 |
| Synchro-link T5-1350 | z=270 | alpha t5/1350 |
| Synchro-link T5-1355 | z=271 | |
| Synchro-link T5-1380 | z=276 | alpha t5/1380, Synchro-Power t5-1380 |
| Synchro-link T5-1440 | z=288 | alpha t5/1440 |
| Synchro-link T5-1470 | z=294 | |
| Synchro-link T5-1500 | z=300 | |
| Synchro-link T5-1580 | z=316 | |
| Synchro-link T5-1955 | z=391 |
Размеры и маркировка зубчатых ремней Т10
| маркировка ремня Bando | Количество зубов, Z | |
| Synchro-link T10 260 | z=26 | alpha T10/260 |
| Synchro-link T10 370 | z=37 | alpha T10/370 |
| Synchro-link T10 400 | z=40 | alpha T10/400 |
| Synchro-link T10 410 | z=41 | alpha T10/410 |
| Synchro-link T10 440 | z=44 | alpha T10/440 |
| Synchro-link T10 450 | z=45 | alpha T10/450 |
| Synchro-link T10 500 | z=50 | alpha T10/500 |
| Synchro-link T10 530 | z=53 | alpha T10/520 |
| Synchro-link T10 560 | z=56 | alpha T10/560 |
| Synchro-link T10 610 | z=61 | alpha T10/610 |
| Synchro-link T10 630 | z=63 | alpha T10/630 |
| Synchro-link T10 660 | z=66 | alpha T10/660 |
| Synchro-link T10 690 | z=69 | alpha T10/690 |
| Synchro-link T10 700 | z=70 | alpha T10/700 |
| Synchro-link T10 720 | z=72 | alpha T10/720 |
| Synchro-link T10 750 | z=75 | alpha T10/750 |
| Synchro-link T10 780 | z=78 | alpha T10/780 |
| Synchro-link T10 810 | z=81 | alpha T10/810 |
| Synchro-link T10 840 | z=84 | alpha T10/840 |
| Synchro-link T10 880 | z=88 | alpha T10/880 |
| Synchro-link T10 890 | z=89 | alpha T10/890 |
| Synchro-link T10 900 | z=90 | alpha T10/900 |
| Synchro-link T10 920 | z=92 | alpha T10/920 |
| Synchro-link T10 960 | z=96 | alpha T10/960 |
| Synchro-link T10 970 | z=97 | alpha T10/970 |
| Synchro-link T10 980 | z=98 | alpha T10/980 |
| Synchro-link T10 1000 | z=100 | alpha T10/1000 |
| Synchro-link T10 1010 | z=101 | alpha T10/1010 |
| Synchro-link T10 1080 | z=108 | alpha T10/1080 |
| Synchro-link T10 1100 | z=110 | alpha T10/1100 |
| Synchro-link T10 1110 | z=111 | alpha T10/1110 |
| Synchro-link T10 1140 | z=114 | alpha T10/1140 |
| Synchro-link T10 1150 | z=115 | alpha T10/1150 |
| Synchro-link T10 1210 | z=121 | alpha T10/1210 |
| Synchro-link T10 1240 | z=124 | alpha T10/1240 |
| Synchro-link T10 1250 | z=125 | alpha T10/1250 |
| Synchro-link T10 1300 | z=130 | alpha T10/1300 |
| Synchro-link T10 1320 | z=132 | alpha T10/1320 |
| Synchro-link T10 1350 | z=135 | alpha T10/1350 |
| Synchro-link T10 1390 | z=139 | alpha T10/1390 |
| Synchro-link T10 1400 | z=140 | alpha T10/1400 |
| Synchro-link T10 1420 | z=142 | alpha T10/1420 |
| Synchro-link T10 1440 | z=144 | alpha T10/1440 |
| Synchro-link T10 1450 | z=145 | alpha T10/1450 |
| Synchro-link T10 1460 | z=146 | alpha T10/1460 |
| Synchro-link T10 1500 | z=150 | alpha T10/1500 |
| Synchro-link T10 1560 | z=156 | alpha T10/1560 |
| Synchro-link T10 1600 | z=160 | alpha T10/1600 |
| Synchro-link T10 1610 | z=161 | alpha T10/1610 |
| Synchro-link T10 1750 | z=175 | alpha T10/1750 |
| Synchro-link T10 1780 | z=178 | alpha T10/1780 |
| Synchro-link T10 1800 | z=180 | alpha T10/1800 |
| Synchro-link T10 1880 | z=188 | alpha T10/1880 |
| Synchro-link T10 1960 | z=196 | alpha T10/1960 |
| Synchro-link T10 2250 | z=225 | alpha T10/2250 |
Ширина зубчатого ренмя как правило на самом ремне не обозначается. Стандартный размер может составлять 15, 20, 25, 30, 50 мм. Под заказ может нарезаться любая ширина. Для создания ременныз передач с зубом Т10 - вы можете приобрести зубчатые шкивы и заготовки зубчатых шкивов.
Заменим ремни Optibelt alpha, Gates Synchro-Power, Contitech Synchroflex, Brecoflex, Mitsuboshi, GoodYear, Fenner, Volta, Econobelt... Также, мы готовы предложить зубчатые ремни профиля Т и АТ производства компании Sati и двухсторонние зубчатые ремни Bando, Megadyne.
На страницах нашего сайта вы можете скачать PDF-каталоги зубчатых ремней и зубчатых шкивов. Если вам необходимо провести расчёт ременной передачи, подбор электромоторов, редукторов, карданных шарниров и эластичных муфт - обращайтесь с техническим заданием к нашим инженерам.
