Муфта Radicon Nylicon

зубчатая пластиковая муфта

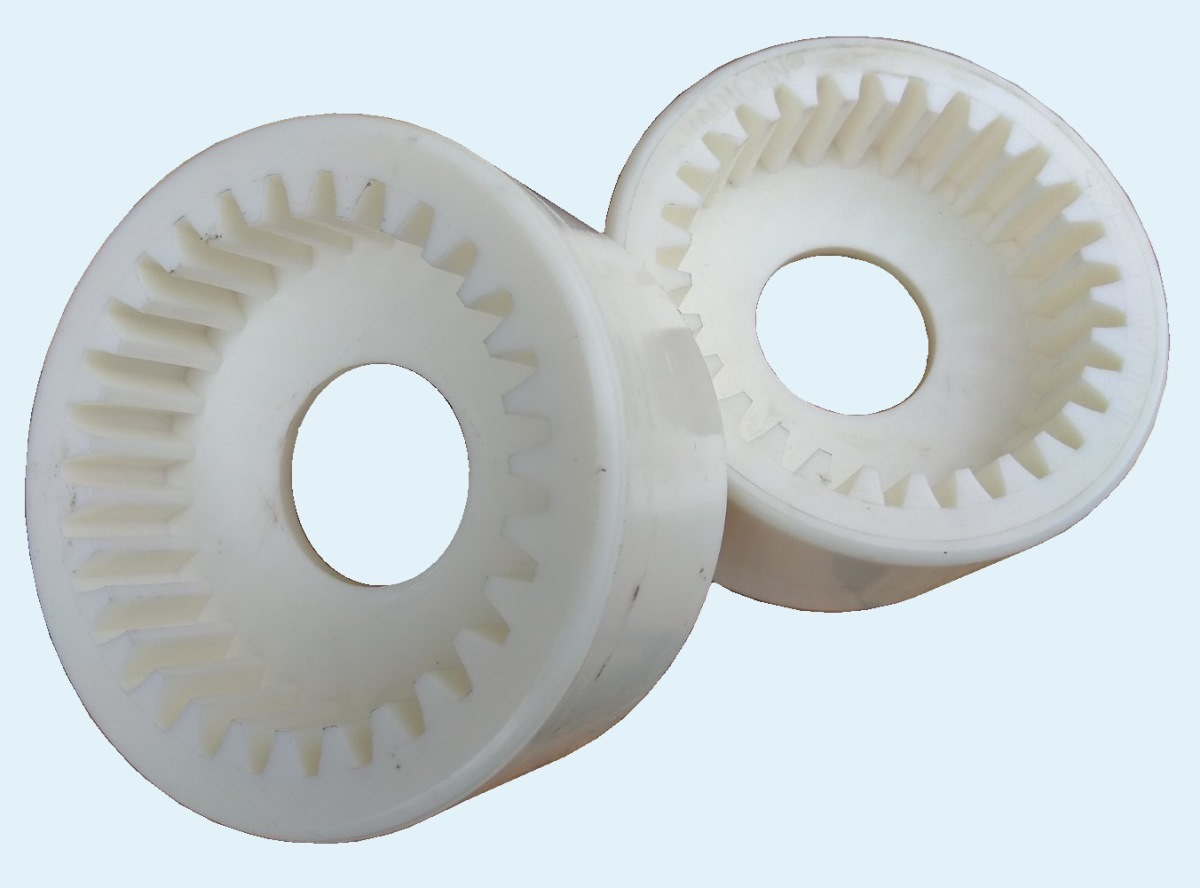

Эластичная зубчатая муфта Radicon Nylicon (с пластиковым промежуточным элементом) как правило используется в комплектации редукторов и мотор-редукторов David Brown / Benzlers / Cone Drive
Конструктивно еластичная муфта Nylicon аналогична зубчатым полиамидным муфтам Sati, которыми комплектуются мотор-редукторы Stober, но имеют другие геометрические размеры.

Как правило, вы можете купить такие муфты как запчасти для ремонта приводов Radicon. Существует всего три тапоразмера зубчатой муфты:

купить муфту Radicon

 типоразмер муфты маркировка
 пластиковой
 вставки
 маркировка
 ступицы
 B,
 mm
 D,
 mm
 Z
 Radicon
 nylicon size 1
 32565-2-804 32462-2-001, 32462-9-001
 32462-2-002 отверстие 10
 32462-2-003 отверстие 11
 32462-2-004 отверстие 14
 32462-2-005 отверстие 16
 32462-2-006 отверстие 18
 32462-2-007 отверстие 19
 32462-2-008 отверстие 20
 32462-2-009 отверстие 22
 32462-2-010 отверстие 24
 32462-2-011 отверстие 25
 32462-2-012 32462-2-019 отверстие 7/16"
 32462-2-013 отверстие 1/2"
 32462-2-014 отверстие 9/16"
 32462-2-015 отверстие 5/8"
 32462-2-016 отверстие 3/4"
 32462-2-017, 32462-2-020 отверстие 7/8"
 32462-2-018 отверстие 1"
 64 28 20
 Radicon
 nylicon size 2
 32565-2-802 32462-2-551, 32462-9-551
 32462-2-550 отверстие 16
 32462-2-552 отверстие 18
 32462-2-553 отверстие 19
 32462-2-554 отверстие 20
 32462-2-555 отверстие 22
 32462-2-556 отверстие 24
 32462-2-557 отверстие 25
 32462-2-558 отверстие 28
 32462-2-559 отверстие 30
 32462-2-560 отверстие 32
 32462-2-561 отверстие 35
 32462-2-562 отверстие 38
 32462-2-563 отверстие 5/8"
 32462-2-564 отверстие 3/4"
 32462-2-565, 32462-2-572 отверстие 7/8"
 32462-2-566 отверстие 1"
 32462-2-567, 32462-2-573 отверстие 1-1/8"
 32462-2-568, 32462-2-574 отверстие 1-1/4"
 32462-2-575 отверстие 1-3/8"
 32462-2-576 отверстие 1-1/2"
 89 42 22
 Radicon
 nylicon size 3
 32565-2-803 32462-2-501, 32462-9-501
 32462-2-502 отверстие 28
 32462-2-503 отверстие 30
 32462-2-504 отверстие 32
 32462-2-505 отверстие 35
 32462-2-506 отверстие 38
 32462-2-507 отверстие 40
 32462-2-508 отверстие 42
 32462-2-509 отверстие 45
 32462-2-510 отверстие 48
 32462-2-511 отверстие 50
 32462-2-512 отверстие 55
 32462-2-523, 32462-2-513 отверстие 1-1/8"
 32462-2-524, 32462-2-514 отверстие 1-1/4"
 32462-2-525, 32462-2-515 отверстие 1-3/8"
 32462-2-526, 32462-2-516 отверстие 1-1/2"
 32462-2-527, 32462-2-517 отверстие 1-5/8"
 32462-2-528, 32462-2-518 отверстие 1-3/4"
 32462-2-529 отверстие 1-7/8"
 32462-2-530, 32462-2-520 отверстие 2"
 32462-2-531 отверстие 2-1/8"
 32462-2-522 отверстие 2-1/4"
 115 56 29

зубчатая муфта

Для построения приводов и редукторных механизмов вы сможете купить зубчатые ремни и зубчатые шкивы, приводные цепи и звёздочки цепей, электродвигатели, редукторы, мотор-редукторы, клиновые шкивы с монтажными втулками, управляемые фрикционные муфты, гидромуфты, обгонные муфты.

На нашем сайте вы сможете скачать PDF-каталоги и другую техническую литературу. Обратившись к нашим инженерам вы сможете заказать расчёт ременных и цепных передач, а также помощь в подборе мотор-редукторов.
