УкраїнськаЗубчатая муфта с полиамидным элементом
Зубчатая муфта Sati SG с пластиковым эластичным элементом

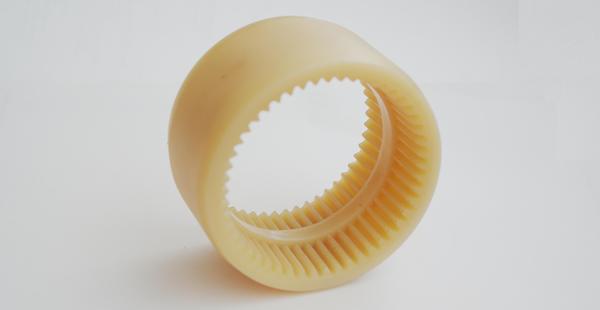

Поставляем зубчатые муфты Sati с полиамидным соединительным элементом. Конструктивно муфта представляет собой типичную зубчатую муфту - два металлических зубчатых венца, соединённых пластиковой втулкой с внутренним зубчатым зацеплением. муфта предназначена для соединения валов редукторных механизмов. Как правило металлические части муфты (ступицы) поставляются с необработанными посадочными отверстиями и шпоночными пазами, и заказчик самостоятельно осуществляет их доработку.
Одним из преимуществ зубчатой полиамидной муфты является то, что в отличие от кулачковых муфт, например Habix или HRC - при износе или разрушении эластичного элемента ведущий и ведомый валы полностью расцепляются и износ металлических деталей муфты не происходит, формально муфта является взрывобезопасной и часто используется как муфта газового насоса, муфта ывкуумного насоса.
| размер | модуль | Z | макс. | номинальный момент, Нм | короткая ступица | длинная ступица | эластичный элемент |
| Sati SG-14 | 1.5 | 20 | 14000 | 11.5 | SG0C014 | SG0L014 | SG0M014 |
| Sati SG-19 | 1.5 | 24 | 12000 | 18.5 | SG0C019 | SG0L019 | SG0M019 |
| Sati SG-24 | 1.5 | 28 | 10000 | 23 | SG0C024 | SG0L024 | SG0M024 |
| Sati SG-28 | 1.5 | 34 | 8000 | 51.5 | SG0C028 | SG0L028 | SG0M028 |
| Sati SG-32 | 1.5 | 40 | 7100 | 69 | SG0C032 | SG0L032 | SG0M032 |
| Sati SG-38 | 1.5 | 44 | 6300 | 88 | SG0C038 | SG0L038 | SG0M038 |
| Sati SG-42 | 1.5 | 50 | 6000 | 110 | SG0C042 | SG0L042 | SG0M042 |
| Sati SG-48 | 1.5 | 50 | 5600 | 154 | SG0C048 | SG0L048 | SG0M048 |
| Sati SG-55 | 2,0 | 45 | 5000 | 285 | SG0C055 | SG0L055 | SG0M055 |
| Sati SG-65 | 2.5 | 42 | 4000 | 420 | SG0C065 | SG0L065 | SG0M065 |
| Sati SG-80 | 3,0 | 46 | 3100 | 700 | |||
| Sati SG-100 | 3,5 | 48 | 3000 | 1210 | |||
| Sati SG-125 | 4,0 | 54 | 2100 | 2500 |
Муфта конструктивно аналогична муфтам Atlanta Gear Type, KTR Bowex, LoveJoy Nuflex, Mite, Dentex, Huco Dynatork, Transdev, Radicon Nulicon, Cross-Morse, RTK, Delta, WMH Herion, Davall, Forcedriving, Madler, Unipower, SIT, Chiaravalli Giflex, Baliflex, Davall, Comintec, Deck-flex TB Wood's. Достаточно часто такая муфта встечается в мотор-редукторе Stober. Металлические ступицы муфты не имеют прямого контакта, благодаря этому полиамидная зубчатая муфта пр разрушении эластичного элемента предохраняет механизм от повреждений.
| размер | D, mm | d, mm | A, mm | H1, mm короткая | H1, mm длинная |
| Sati SG-14 | 40 | 24 | 37 | 50 | 67 |
| Sati SG-19 | 48 | 30 | 37 | 54 | 69 |
| Sati SG-24 | 52 | 36 | 41 | 56 | 80 |
| Sati SG-28 | 66 | 44 | 46 | 84 | 99 |
| Sati SG-32 | 76 | 50 | 48 | 84 | 99 |
| Sati SG-38 | 83 | 58 | 48 | 84 | 104 |
| Sati SG-42 | 92 | 65 | 50 | 88 | 106 |
| Sati SG-48 | 95 | 67 | 50 | 104 | 114 |
| Sati SG-55 | 114 | 82 | 58 | 108 | 121 |
| Sati SG-65 | 132 | 95 | 68 | 114 | 129 |
| Sati SG-80 | 175 | 124 | 93 | 186 | - |
| Sati SG-100 | 210 | 152 | 102 | 228 | - |
| Sati SG-125 | 270 | 192 | 134 | 290 | - |

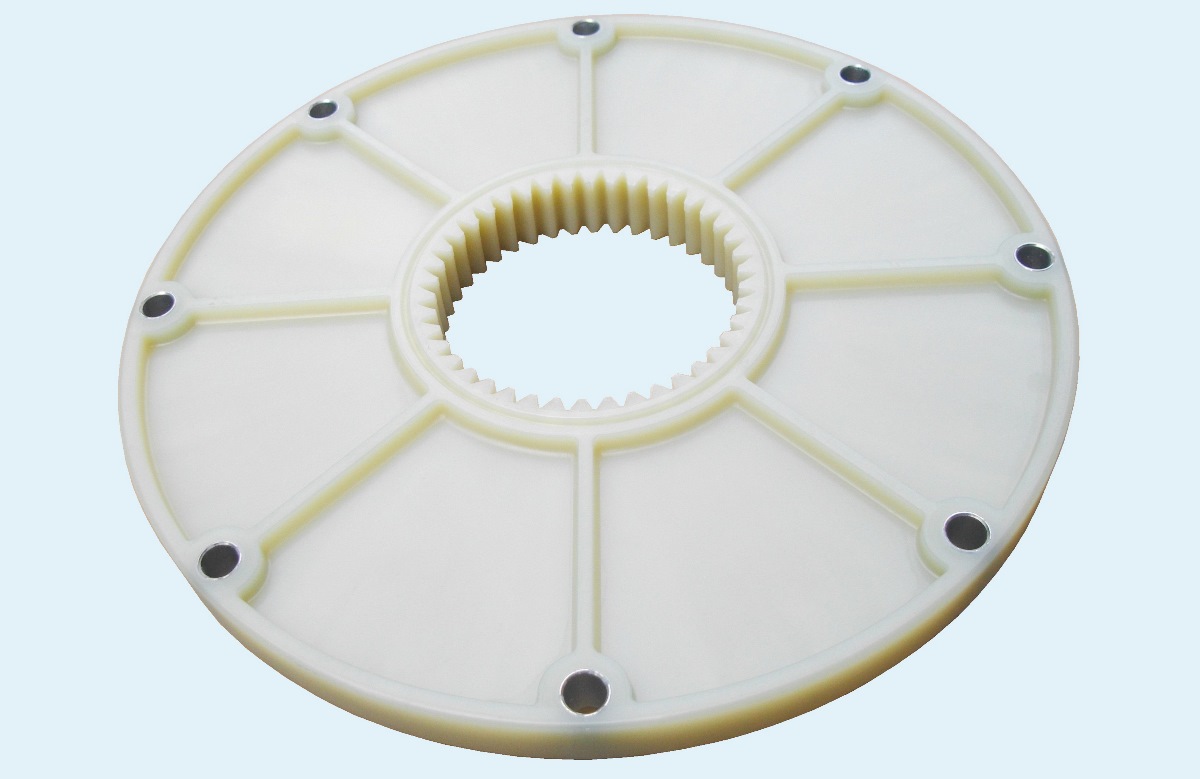

Также, зубчатая полиамидная муфта имеет исполнение с возможностью крепления пластикового эластичного элемента на маховик двигателя внутреннего сгорания.
Размеры и обозначения пластиковых полиамидных эластичных элементов для фланцевой зубчатой муфты:
| маркировка эластичного элемента | зубья | модуль зуба | D2, mm | D3, mm | L4, mm | df, mm | крепёжные отверстия, шт |
| GDF 42 FL 6-1/2" | Z=50 | m=1,5 | 200.02 | 215.9 | 20 | 9 | 6 |
| GDF 42 FL 7-1/2" | Z=50 | m=1,5 | 222.25 | 241.3 | 20 | 9 | 8 |
| GDF 42 FL 8" | Z=50 | m=1,5 | 244,47 | 263,52 | 20 | 11 | 6 |
| GDF 42 FL 10" | Z=50 | m=1,5 | 295,27 | 314,32 | 20 | 11 | 8 |
| GDF 48 FL 6-1/2" | Z=50 | m=1,5 | 200,02 | 215,9 | 20 | 9 | 6 |
| GDF 48 FL 7-1/2" | Z=50 | m=1,5 | 222,25 | 241,3 | 20 | 9 | 8 |
| GDF 48 FL 8" | Z=50 | m=1,5 | 244,47 | 253,52 | 20 | 11 | 6 |
| GDF 48 FL 10" | Z=50 | m=1,5 | 295,27 | 314,32 | 20 | 11 | 8 |
| GDF 65 FL 8" | Z=42 | m=2,5 | 244,47 | 263,52 | 27 | 11 | 6 |
| GDF 65 FL 10" | Z=42 | m=2,5 | 295,27 | 314,32 | 27 | 11 | 8 |
| GDF 65 FL 11-1/2" | Z=42 | m=2,5 | 333,37 | 352,42 | 27 | 11 | 8 |
| GDF 80 FL 11-1/2" | Z=56 | m=3,0 | 333,37 | 352,42 | 30 | 11 | 8 |
Для ремонта и построения конвейров и редукторных механизмов вы можете купить барабаные и дисковые тормоза, управляемые сухие сцепления, компактные мотор-редукторы Minimotor, червячные редукторы Sati, зубчатые ремни, пластинчатые цепи и модульные ленты, тяговые цепи, звёздочки из нержавеющей стали. На сайте нашей компании вы найдёте каталоги и брошюры в формате PDF.
