Звёздочка цепи 20B-1 закалённая

изготовление звездочек на заказ

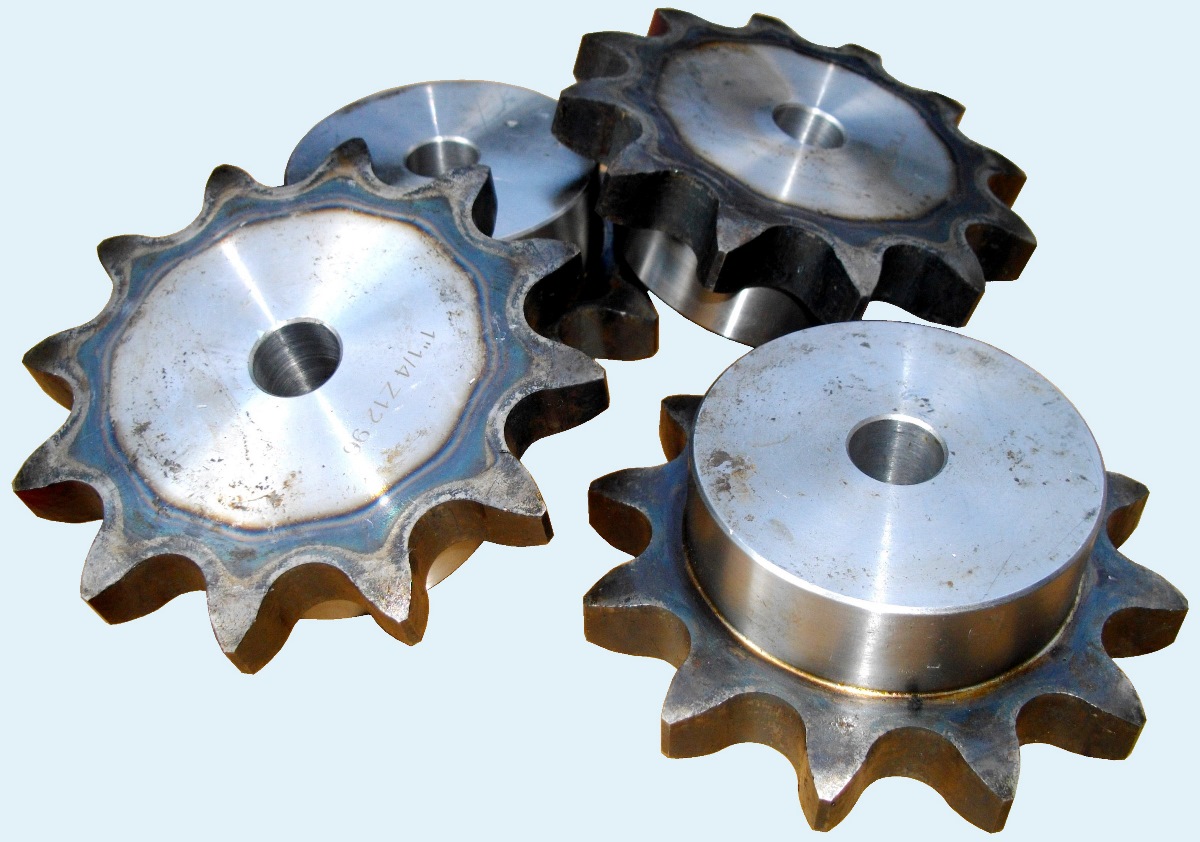

Звездочка со ступицей под расточку для цепи 20B-1

Шаг цепи 31,75 мм, звёздочка стальная, зубья закалены, посадочное отверстие - под расточку. Диаметр ролика цепи 20B-1 - 19,05 мм - боагодаря этому такие звёздочки можно считать условно совместимыми с цепями 20A-1

Звёздочка со ступицей и закалённым зубом - это одна из разновидностей, ввм доступны и другие варианты, которые могут быть для вас конструктивно целесообразны:
- звёздочки с термообработанным зубом и посадочным отверстием + шпоночный паз
- звёздочки со ступицей и зубьями без термообработки
- звёздочки плоские без ступицы
- звёздочки с термообработанным зубом и монтажом на taper bush
- звёздочки натяжные со встроенным шарикоподшипником
- звёздочки без термообработки, монтируемые на тапер буш
- звёздочки литые из чугуна
- звёздочки из нержавеющей стали

Чертёж звёздочеи для цепи

Размеры и маркировки звёздочек для цепи 20B1 с закалённым зубом

 артикул зубья Dp, mm De, mm дополнительная маркировка
 Sati PS13T08 Z=8 82.96 98.1 simplex sprocket hardened teeth 1"1/4X3/4 Z=008,
 PHS 20B-1BH8
 Sati PS13T09 Z=9 92.84 108.0 simplex sprocket hardened teeth 1"1/4X3/4 Z=009,
 PHS 20B-1BH9
 Sati PS13T10 Z=10 102.74 117.9 simplex sprocket hardened teeth 1"1/4X3/4 Z=010,
 PHS 20B-1BH10
 Sati PS13T11 Z=11 112.68 127.8 simplex sprocket hardened teeth 1"1/4X3/4 Z=011,
 PHS 20B-1BH11
 Sati PS13T12 Z=12 122.68 137.8 simplex sprocket hardened teeth 1"1/4X3/4 Z=012,
 PHS 20B-1BH12
 Sati PS13T13 Z=13 132.65 147.8 simplex sprocket hardened teeth 1"1/4X3/4 Z=013,
 PHS 20B-1BH13
 Sati PS13T14 Z=14 142.68 157.8 simplex sprocket hardened teeth 1"1/4X3/4 Z=014,
 PHS 20B-1BH14
 Sati PS13T15 Z=15 152.72 167.9 simplex sprocket hardened teeth 1"1/4X3/4 Z=015,
 PHS 20B-1BH15
 Sati PS13T16 Z=16 165.75 177.9 simplex sprocket hardened teeth 1"1/4X3/4 Z=016,
 PHS 20B-1BH16
 Sati PS13T17 Z=17 172.78 187.9 simplex sprocket hardened teeth 1"1/4X3/4 Z=017,
 PHS 20B-1BH17
 Sati PS13T18 Z=18 182,85 198.0 simplex sprocket hardened teeth 1"1/4X3/4 Z=018,
 PHS 20B-1BH18
 Sati PS13T19 Z=19 192,91 208.1 simplex sprocket hardened teeth 1"1/4X3/4 Z=019,
 PHS 20B-1BH19
 Sati PS13T20 Z=20 202,98 218.1 simplex sprocket hardened teeth 1"1/4X3/4 Z=020,
 PHS 20B-1BH20
 Sati PS13T21 Z=21 213,04 228.2 simplex sprocket hardened teeth 1"1/4X3/4 Z=021,
 PHS 20B-1BH21
 Sati PS13T22 Z=22 223,11 238.3 simplex sprocket hardened teeth 1"1/4X3/4 Z=022,
 PHS 20B-1BH22
 Sati PS13T23 Z=23 233,17 248.3 simplex sprocket hardened teeth 1"1/4X3/4 Z=023,
 PHS 20B-1BH23
 Sati PS13T24 Z=24 243,23 258.4 simplex sprocket hardened teeth 1"1/4X3/4 Z=024,
 PHS 20B-1BH24
 Sati PS13T25 Z=25 253,33 268.5 simplex sprocket hardened teeth 1"1/4X3/4 Z=025,
 PHS 20B-1BH25
 Sati PS13T26 Z=26 263,40 278.6 simplex sprocket hardened teeth 1"1/4X3/4 Z=026,
 PHS 20B-1BH26
 Sati PS13T27 Z=27 273,48 288.6 simplex sprocket hardened teeth 1"1/4X3/4 Z=027,
 PHS 20B-1BH27
 Sati PS13T28 Z=28 283,56 298.7 simplex sprocket hardened teeth 1"1/4X3/4 Z=028,
 PHS 20B-1BH28
 Sati PS13T30 Z=30 303,75 318.9 simplex sprocket hardened teeth 1"1/4X3/4 Z=030,
 PHS 20B-1BH30
 Sati PS13T32 Z=32 323,91 339.1 simplex sprocket hardened teeth 1"1/4X3/4 Z=032,
 PHS 20B-1BH32
 Sati PS13T34 Z=34 344,10 359.3 simplex sprocket hardened teeth 1"1/4X3/4 Z=034,
 PHS 20B-1BH34
 Sati PS13T35 Z=35 354,20 369.4 simplex sprocket hardened teeth 1"1/4X3/4 Z=035,
 PHS 20B-1BH35
 Sati PS13T36 Z=36 364,30 379.5 simplex sprocket hardened teeth 1"1/4X3/4 Z=036,
 PHS 20B-1BH36
 Sati PS13T38 Z=38 384,49 399.6 simplex sprocket hardened teeth 1"1/4X3/4 Z=038,
 PHS 20B-1BH38
 Sati PS13T40 Z=40 404,66 419.8 simplex sprocket hardened teeth 1"1/4X3/4 Z=040,
 PHS 20B-1BH40

Стальные звёздочки Sati имеют высокое качество материала и точность изготовления, долговечны и имеют умеренную цену, благодаря этим качествам они успешно работают с цепями других производителей - Regina, Vision, Tsubaki, Fenner, KettenWulf, Rexnord, Wipermann.

На страницах нашего сайта вы можете скачать PDF-каталоги цепей, звёздочек, направляющих и натяжителей. При построении новых приводных механизмов очень важно учесть рабочие параметры привода, чтобы передача была надёжной и долговечной, для этого вы можете заказать расчёт цепной передачи.
