Звёздочка для цепи 24B-1 (шаг 38.1 мм) Sati

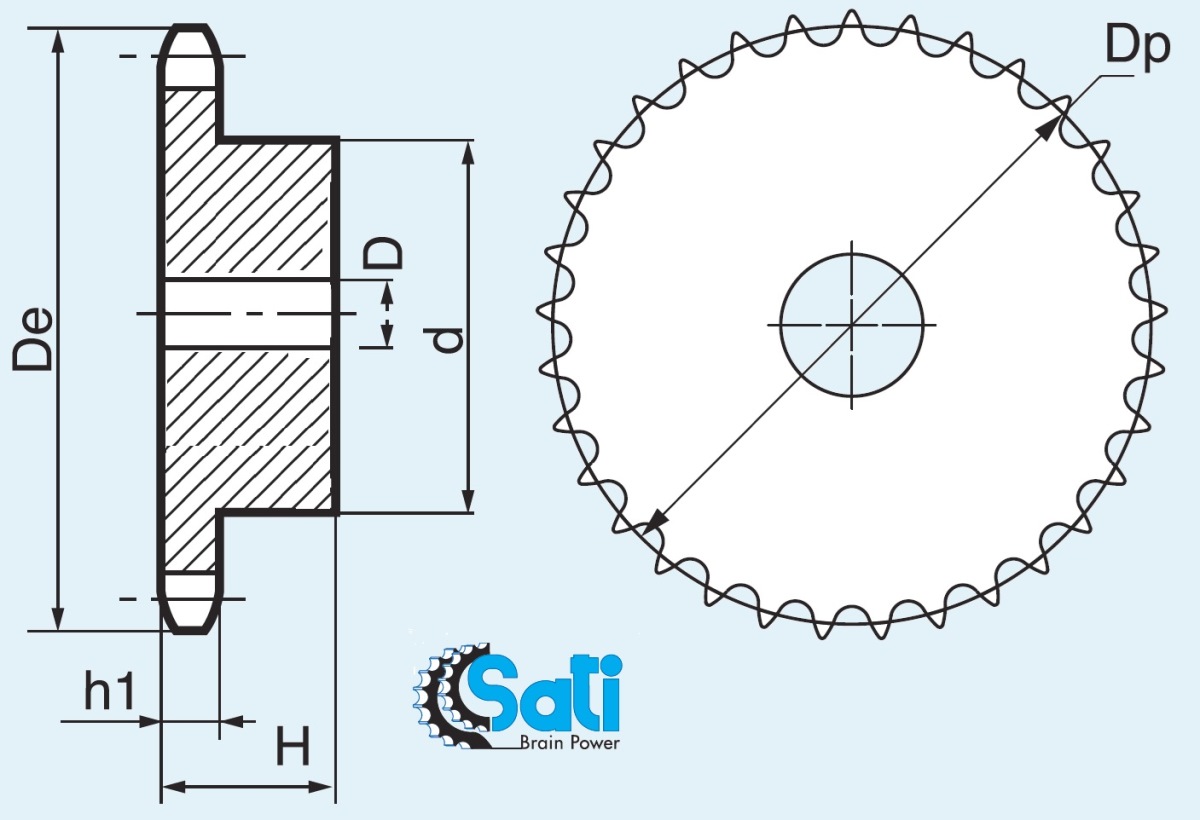

Размеры звёздочек Sati 24B-1 (1"1/2X1")
артикул | Z зубья | De | Dp | d | D | Дополнительная маркировка |
Sati PS14008 | 8 | 115.0 | 99.55 | 58 | 20 | PHS 24B-1B8, 1"1/2X1" Z=008 |
Sati PS14009 | 9 | 126.4 | 111.40 | 70 | 20 | PHS 24B-1B9, 1"1/2X1" Z=009 |
Sati PS14010 | 10 | 138.0 | 123.29 | 80 | 20 | PHS 24B-1B10, 1"1/2X1" Z=010 |
Sati PS14011 | 11 | 150.0 | 132.21 | 90 | 25 | PHS 24B-1B11, 1"1/2X1" Z=11 |
Sati PS14012 | 12 | 162.0 | 147.22 | 102 | 25 | PHS 24B-1B12, 1"1/2X1" Z=012 |
Sati PS14013 | 13 | 174.2 | 159.18 | 114 | 25 | PHS 24B-1B13, 1"1/2X1" Z=013 |
Sati PS14014 | 14 | 186.2 | 171.22 | 128 | 25 | PHS 24B-1B14, 1"1/2X1" Z=014 |
Sati PS14015 | 15 | 198.2 | 183.26 | 140 | 25 | PHS 24B-1B15, 1"1/2X1" Z=015 |
Sati PS14016 | 16 | 210.3 | 195.30 | 140 | 25 | PHS 24B-1B16, 1"1/2X1" Z=016 |
Sati PS14017 | 17 | 222.3 | 207.34 | 140 | 25 | PHS 24B-1B17, 1"1/2X1" Z=017 |
Sati PS14018 | 18 | 234.3 | 219.42 | 140 | 25 | PHS 24B-1B18, 1"1/2X1" Z=018 |
Sati PS14019 | 19 | 246.5 | 231.49 | 140 | 25 | PHS 24B-1B19, 1"1/2X1" Z=019 |
Sati PS14020 | 20 | 258.6 | 243.57 | 140 | 25 | PHS 24B-1B20, 1"1/2X1" Z=020 |
Sati PS14021 | 21 | 270.6 | 255.65 | 150 | 25 | PHS 24B-1B21, 1"1/2X1" Z=021 |
Sati PS14022 | 22 | 282.7 | 267.73 | 150 | 25 | PHS 24B-1B22, 1"1/2X1" Z=022 |
Sati PS14023 | 23 | 294.8 | 279.80 | 150 | 25 | PHS 24B-1B23, 1"1/2X1" Z=023 |
Sati PS14024 | 24 | 306.8 | 279.80 | 150 | 25 | PHS 24B-1B24, 1"1/2X1" Z=024 |
Sati PS14025 | 25 | 319.0 | 304.00 | 150 | 25 | PHS 24B-1B25, 1"1/2X1" Z=025 |
Sati PS14026 | 26 | 331.0 | 316.08 | 150 | 30 | PHS 24B-1B26, 1"1/2X1" Z=026 |
Sati PS14027 | 27 | 343.2 | 328.19 | 150 | 30 | PHS 24B-1B27, 1"1/2X1" Z=027 |
Sati PS14028 | 28 | 355.2 | 340.27 | 150 | 30 | PHS 24B-1B28, 1"1/2X1" Z=028 |
Sati PS14029 | 29 | 367.3 | 352.38 | 150 | 30 | PHS 24B-1B29, 1"1/2X1" Z=029 |
Sati PS14030 | 30 | 379.5 | 364.50 | 160 | 30 | PHS 24B-1B30, 1"1/2X1" Z=030 |
Sati PS14031 | 31 | 391.6 | 376.62 | 160 | 30 | PHS 24B-1B31, 1"1/2X1" Z=031 |
Sati PS14032 | 32 | 403.7 | 388.69 | 160 | 30 | PHS 24B-1B32, 1"1/2X1" Z=032 |
Sati PS14033 | 33 | 415.8 | 400.81 | 160 | 30 | PHS 24B-1B33, 1"1/2X1" Z=033 |
Sati PS14034 | 34 | 427.8 | 412.93 | 160 | 30 | PHS 24B-1B34, 1"1/2X1" Z=034 |
Sati PS14035 | 35 | 440.0 | 425.04 | 160 | 30 | PHS 24B-1B35, 1"1/2X1" Z=035 |
Sati PS14036 | 36 | 452.0 | 437.16 | 160 | 30 | PHS 24B-1B36, 1"1/2X1" Z=036 |
Sati PS14037 | 37 | 464.2 | 449.27 | 160 | 30 | PHS 24B-1B37, 1"1/2X1" Z=037 |
Sati PS14038 | 38 | 476.2 | 461.39 | 160 | 30 | PHS 24B-1B38, 1"1/2X1" Z=038 |
Sati PS14039 | 39 | 488.5 | 473.50 | 160 | 30 | PHS 24B-1B39, 1"1/2X1" Z=039 |
Sati PS14040 | 40 | 500.6 | 485.62 | 160 | 30 | PHS 24B-1B40, 1"1/2X1" Z=040 |
Sati PS14042 | 42 | 524.7 | 509.85 | 168 | 30 | PHS 24B-1C42, 1"1/2X1" Z=042 |
Sati PS14045 | 45 | 561.2 | 546.20 | 168 | 30 | PHS 24B-1C45, 1"1/2X1" Z=045 |
Sati PS14046 | 46 | 573.3 | 558.32 | 168 | 30 | PHS 24B-1C46, 1"1/2X1" Z=046 |
Sati PS14048 | 48 | 597.4 | 582.55 | 168 | 30 | PHS 24B-1C48, 1"1/2X1" Z=048 |
Sati PS14050 | 50 | 621.7 | 606.78 | 168 | 30 | PHS 24B-1C50, 1"1/2X1" Z=050 |
Sati PS14057 | 57 | 706.5 | 691.73 | 168 | 30 | PHS 24B-1C57, 1"1/2X1" Z=057 |
Sati PS14060 | 60 | 742.8 | 727.97 | 168 | 30 | PHS 24B-1C60, 1"1/2X1" Z=060 |
Sati PS14076 | 76 | 936.9 | 921.98 | 178 | 40 | PHS 24B-1C76, 1"1/2X1" Z=076 |
Sati PS14095 | 95 | 1167.3 | 1152.33 | 178 | 40 | PHS 24B-1C95, 1"1/2X1" Z=095 |
