Українськаплоская звёздочка для цепи 20B-1

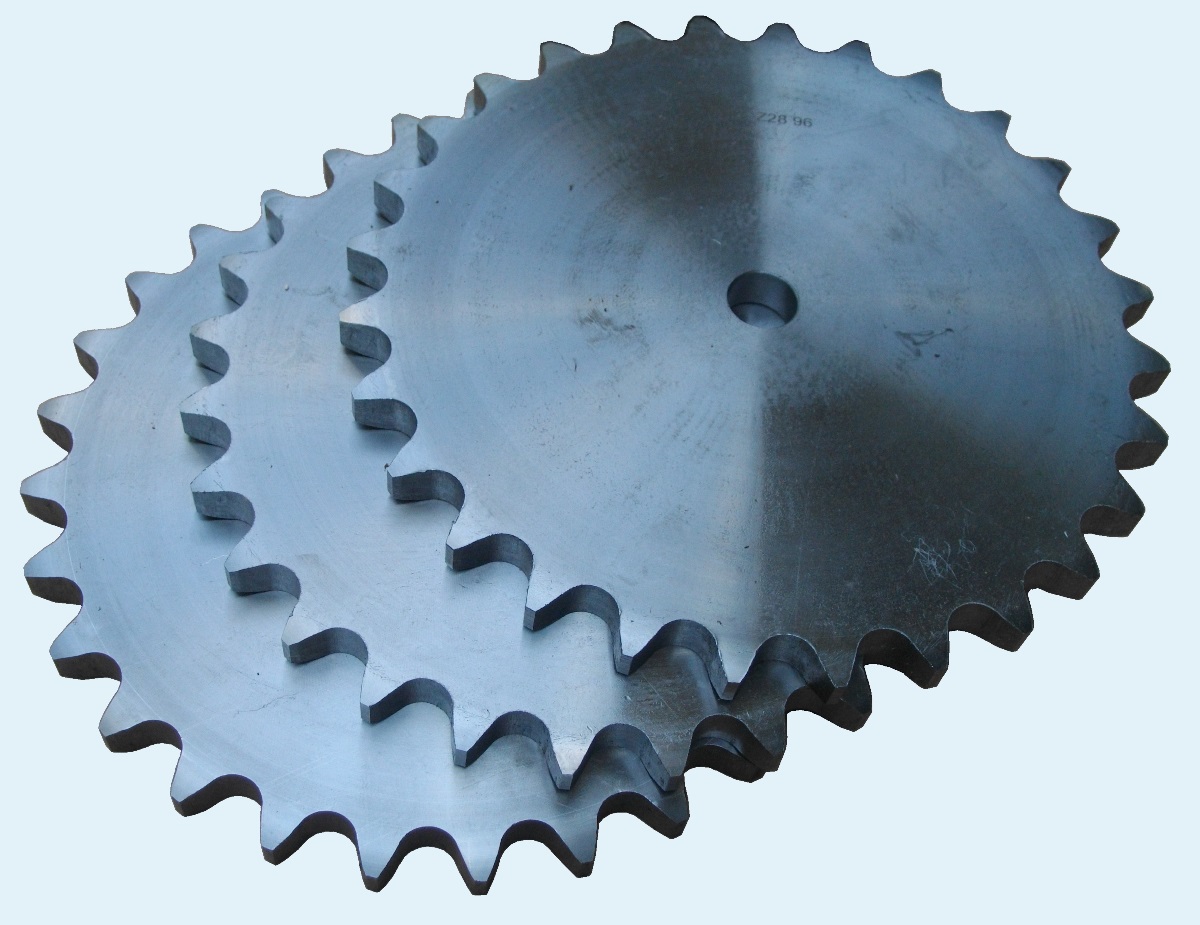

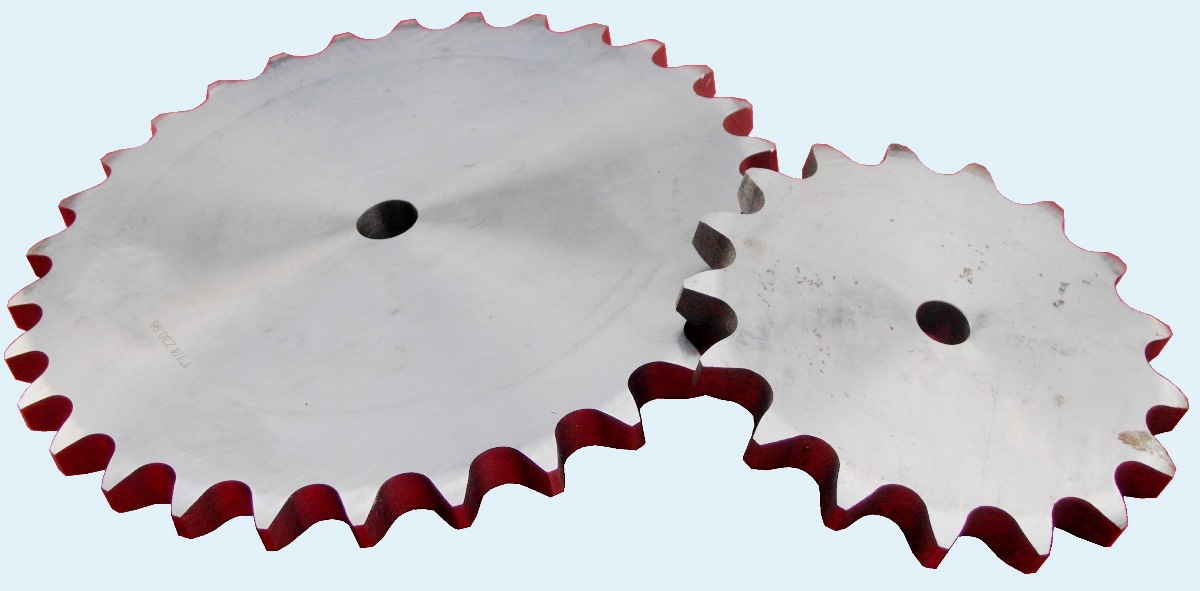

Плоские звёздочки для цепи 20B-1 - это надежное и высококачественное решение для вашего оборудования. Мы гарантируем превосходное качество продукции, которая прослужит вам на протяжении долгого времени без сбоев и неполадок. Закажите наши звёздочки прямо сейчас и убедитесь сами в их надёжности и эффективности!
Материал - сталь С-45, стандартное состояние поставки - без термообработки. Конструкция плоской звёздочки предполагает монтаж звёздочки на приводе с помощью болтов, либо использование ступиц с болтовым креплением или же приварных ступиц. Как альтернативу, вы можете использовать звёздочки со ступицей и звёздочки с монтажом на монтажную втулку.
Размеры и маркировки плоских звёздочек для цепи 20В-1
| артикул | зубья | Dp, mm | De, mm |
| Sati CS13008 | Z=8 | 82.96 | 98.1 |
| Sati CS13009 | Z=9 | 92.84 | 108.0 |
| Sati CS13010 | Z=10 | 102.74 | 117.9 |
| Sati CS13011 | Z=11 | 112.68 | 127.8 |
| Sati CS13012 | Z=12 | 122.68 | 137.8 |
| Sati CS13013 | Z=13 | 132.65 | 147.8 |
| Sati CS13014 | Z=14 | 142.68 | 157.8 |
| Sati CS13015 | Z=15 | 152.72 | 167.9 |
| Sati CS13016 | Z=16 | 165.75 | 177.9 |
| Sati CS13017 | Z=17 | 172.78 | 187.9 |
| Sati CS13018 | Z=18 | 182,85 | 198.0 |
| Sati CS13019 | Z=19 | 192,91 | 208.1 |
| Sati CS13020 | Z=20 | 202,98 | 218.1 |
| Sati CS13021 | Z=21 | 213,04 | 228.2 |
| Sati CS13022 | Z=22 | 223,11 | 238.3 |
| Sati CS13023 | Z=23 | 233,17 | 248.3 |
| Sati CS13024 | Z=24 | 243,23 | 258.4 |
| Sati CS13025 | Z=25 | 253,33 | 268.5 |
| Sati CS13026 | Z=26 | 263,40 | 278.6 |
| Sati CS13027 | Z=27 | 273,48 | 288.6 |
| Sati CS13028 | Z=28 | 283,56 | 298.7 |
| Sati CS13029 | Z=29 | 293,65 | 308.8 |
| Sati CS13030 | Z=30 | 303,75 | 318.9 |
| Sati CS13031 | Z=31 | 313,85 | 329.0 |
| Sati CS13032 | Z=32 | 323,91 | 339.1 |
| Sati CS13033 | Z=33 | 334,01 | 349.2 |
| Sati CS13034 | Z=34 | 344,10 | 359.3 |
| Sati CS13035 | Z=35 | 354,20 | 369.4 |
| Sati CS13036 | Z=36 | 364,30 | 379.5 |
| Sati CS13037 | Z=37 | 374,39 | 389.5 |
| Sati CS13038 | Z=38 | 384,49 | 399.6 |
| Sati CS13039 | Z=39 | 394,59 | 409.7 |
| Sati CS13040 | Z=40 | 404,66 | 419.8 |
| Sati CS13041 | Z=41 | 414,78 | 429.9 |
| Sati CS13042 | Z=42 | 424,88 | 440.0 |
| Sati CS13043 | Z=43 | 434,97 | 450.1 |
| Sati CS13044 | Z=44 | 445,07 | 460.2 |
| Sati CS13045 | Z=45 | 455,17 | 470.3 |
| Sati CS13046 | Z=46 | 465,26 | 480.4 |
| Sati CS13047 | Z=47 | 475,36 | 490.5 |
| Sati CS13048 | Z=48 | 485,46 | 500.6 |
| Sati CS13049 | Z=49 | 495,55 | 510.7 |
| Sati CS13050 | Z=50 | 505.65 | 520.8 |
| Sati CS13051 | Z=51 | 515,75 | 530.9 |
| Sati CS13052 | Z=52 | 525,84 | 541.0 |
| Sati CS13053 | Z=53 | 535,94 | 551.1 |
| Sati CS13054 | Z=54 | 546,07 | 561.2 |
| Sati CS13055 | Z=55 | 556,16 | 571.3 |
| Sati CS13056 | Z=56 | 566,26 | 581.4 |
| Sati CS13057 | Z=57 | 576,36 | 591.5 |
| Sati CS13058 | Z=58 | 586,45 | 601.6 |
| Sati CS13059 | Z=59 | 596,55 | 611.7 |
| Sati CS13060 | Z=60 | 606,65 | 621.8 |
| Sati CS13062 | Z=62 | 626,87 | 642.0 |
| Sati CS13064 | Z=64 | 647,06 | 662.2 |
| Sati CS13065 | Z=65 | 657,16 | 672.3 |
| Sati CS13066 | Z=66 | 667,26 | 682.4 |
| Sati CS13068 | Z=68 | 687,48 | 702.6 |
| Sati CS13070 | Z=70 | 707,67 | 722.8 |
| Sati CS13072 | Z=72 | 727,90 | 743.1 |
| Sati CS13075 | Z=75 | 758,19 | 773.3 |
| Sati CS13076 | Z=76 | 768,32 | 783.5 |
| Sati CS13080 | Z=80 | 808,72 | 823.9 |
| Sati CS13085 | Z=85 | 859,25 | 874.4 |
| Sati CS13090 | Z=90 | 909,76 | 924.9 |
| Sati CS13095 | Z=95 | 960,28 | 975.2 |
| Sati CS13100 | Z=100 | 1010,76 | 1026.0 |
| Sati CS13114 | Z=114 | 1152,26 | 1167.4 |
Преимущества наших плоских звёздочек для цепи 20B-1:
- Высокое качество материалов: Все наши звёздочки изготавливаются из прочных и долговечных материалов, что гарантирует длительный срок службы продукции.
- Точность и надёжность: Каждая звёздочка проходит строгий контроль качества.
- Идеальное соответствие цепи 20B-1: Наши звёздочки изготавливаются на специализированном фрезерном оборудовании для идеального соответствия цепи 20B-1, что позволяет предотвратить износ и обеспечить долговечность.
- Широкий ассортимент размеров: Мы предлагаем звёздочки различных размеров, что позволяет подобрать оптимальный вариант для различных типов оборудования и приложений. Если этого недостаточно - вы можете запросить производство звёздочек под заказ по своим чертежам.
- Экономичные решения: Несмотря на высокое качество нашей продукции, мы предлагаем конкурентоспособные цены, что делает нашу продукцию отличным выбором с экономической точки зрения.
- Профессиональное обслуживание: Наша команда готова оказать профессиональную консультацию и поддержку при выборе подходящих звёздочек и вопросах установки. Вы можете подготовить техническое задание, а наши инженеры помогут вам провести расчёт цепных передач.
На страницах нашего сайта вы можете загрузить PDF-каталоги звёздочек, цепей, направляющих и натяжителей цепи. При необходимости вы можете заказать расчёт цепных приводов. Также вы можете заказать расчёт ременных передач, подбор шарниров, муфт, электродвигателей, салазок и редукторов.
