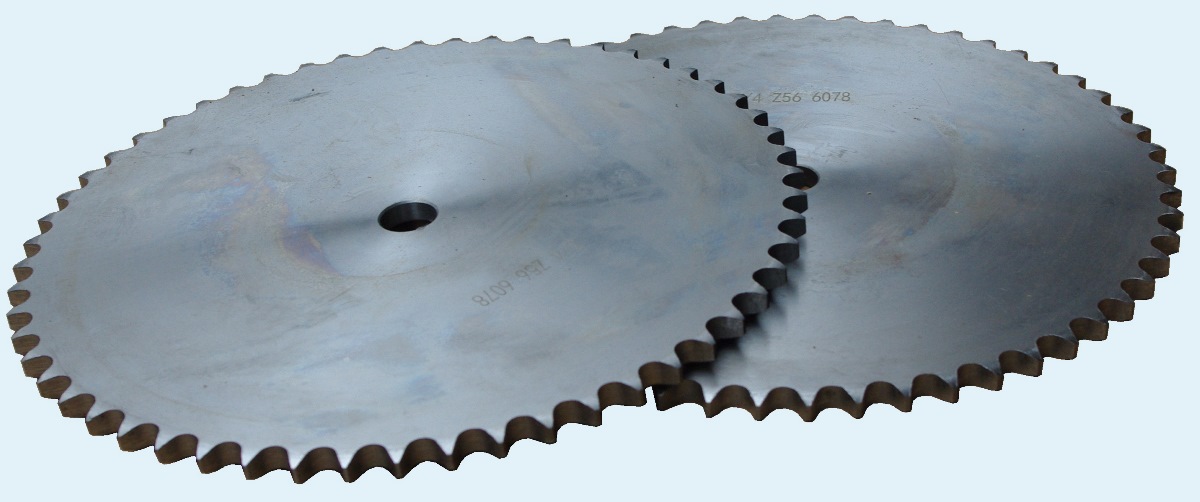

Плоская звёздочка Sati для роликовой цепи 12B-1
Звёздочки изготовлены из углеродистой стали С45 без термообработки. Для разных вариантов монтажа звёздочки вы можете обработать на ней крепёжные отверстия, либо приварить и расточить ступицу, бибо приобремти в комплекте приварные ступицы либо болтовые ступицы, монтируемые на монтажные втулки.
Основные размеры и маркировки плоских звёздочек для цепи 12В1 - шаг цепи 19,05мм, диаметр ролика 12,07
| артикул | зубья | De | Dp |
| Sati CS11008 | Z=8 | 57,6 | 49,78 |
| Sati CS11009 | Z=9 | 62,0 | 55,70 |
| Sati CS11010 | Z=10 | 69,0 | 61,64 |
| Sati CS11011 | Z=11 | 75,0 | 67,61 |
| Sati CS11012 | Z=12 | 81,5 | 73,60 |
| Sati CS11013 | Z=13 | 87,5 | 79,59 |
| Sati CS11014 | Z=14 | 93,6 | 85,61 |
| Sati CS11015 | Z=15 | 99,8 | 91,63 |
| Sati CS11016 | Z=16 | 105,5 | 97,65 |
| Sati CS11017 | Z=17 | 111,5 | 103,67 |
| Sati CS11018 | Z=18 | 118,0 | 109,71 |
| Sati CS11019 | Z=19 | 124,2 | 115,75 |
| Sati CS11020 | Z=20 | 129,7 | 121,78 |
| Sati CS11021 | Z=21 | 136,0 | 127,82 |
| Sati CS11022 | Z=22 | 141,8 | 133,86 |
| Sati CS11023 | Z=23 | 149,0 | 139,90 |
| Sati CS11024 | Z=24 | 153,9 | 145,94 |
| Sati CS11025 | Z=25 | 160,0 | 152,00 |
| Sati CS11026 | Z=26 | 165,9 | 158,04 |
| Sati CS11027 | Z=27 | 172,3 | 164,09 |
| Sati CS11028 | Z=28 | 178,0 | 170,13 |
| Sati CS11029 | Z=29 | 184,1 | 176,19 |
| Sati CS11030 | Z=30 | 190,5 | 182,25 |
| Sati CS11031 | Z=31 | 196,3 | 188,31 |
| Sati CS11032 | Z=32 | 203,3 | 194,35 |
| Sati CS11033 | Z=33 | 209,3 | 200,40 |
| Sati CS11034 | Z=34 | 214,6 | 206,46 |
| Sati CS11035 | Z=35 | 221,0 | 212,52 |
| Sati CS11036 | Z=36 | 226,8 | 218,58 |
| Sati CS11037 | Z=37 | 232,9 | 224,64 |
| Sati CS11038 | Z=38 | 239,0 | 230,69 |
| Sati CS11039 | Z=39 | 245,1 | 236,75 |
| Sati CS11040 | Z=40 | 251,3 | 242,81 |
| Sati CS11041 | Z=41 | 257,3 | 248,87 |
| Sati CS11042 | Z=42 | 264,5 | 254,93 |
| Sati CS11043 | Z=43 | 270,5 | 260.98 |
| Sati CS11044 | Z=44 | 276,5 | 267,03 |
| Sati CS11045 | Z=45 | 282,5 | 273,10 |
| Sati CS11046 | Z=46 | 287,9 | 279,16 |
| Sati CS11047 | Z=47 | 294,0 | 285,21 |
| Sati CS11048 | Z=48 | 300,1 | 291,27 |
| Sati CS11049 | Z=49 | 306,2 | 297,33 |
| Sati CS11050 | Z=50 | 312,3 | 303,39 |
| Sati CS11051 | Z=51 | 318,4 | 309,45 |
| Sati CS11052 | Z=52 | 324,5 | 315,50 |
| Sati CS11053 | Z=53 | 330,5 | 321,56 |
| Sati CS11054 | Z=54 | 336,6 | 327,64 |
| Sati CS11055 | Z=55 | 342,7 | 333,70 |
| Sati CS11056 | Z=56 | 348,7 | 339,75 |
| Sati CS11057 | Z=57 | 355,4 | 345,81 |
| Sati CS11058 | Z=58 | 361,5 | 351,87 |
| Sati CS11059 | Z=59 | 367,5 | 357,93 |
| Sati CS11060 | Z=60 | 373,0 | 363,99 |
| Sati PS11062 | Z=62 | 385,1 | 376,12 |
| Sati CS11064 | Z=64 | 397,2 | 388,24 |
| Sati CS11065 | Z=65 | 403,2 | 394,29 |
| Sati CS11066 | Z=66 | 409,2 | 400,35 |
| Sati CS11068 | Z=68 | 421,4 | 412,49 |
| Sati PS11070 | Z=70 | 433,6 | 424,60 |
| Sati PS11072 | Z=72 | 447,0 | 436,74 |
| Sati CS11075 | Z=75 | 463,9 | 454,91 |
| Sati PS11076 | Z=76 | 469,9 | 760,99 |
| Sati CS11078 | Z=78 | 482,1 | 473,10 |
| Sati CS11080 | Z=80 | 494,2 | 485,22 |
| Sati CS11085 | Z=85 | 525,5 | 515,55 |
| Sati CS11090 | Z=90 | 554,8 | 545,86 |
| Sati PS11095 | Z=95 | 585,1 | 576,17 |
| Sati PS11100 | Z=100 | 615,4 | 606,47 |
| Sati PS11114 | Z=114 | 700,6 | 691,36 |
| Sati CS11120 | Z=120 | 736,7 | 727,74 |
| Sati CS11125 | Z=125 | 767,0 | 758,05 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей и вспомогательную техническую информацию.
