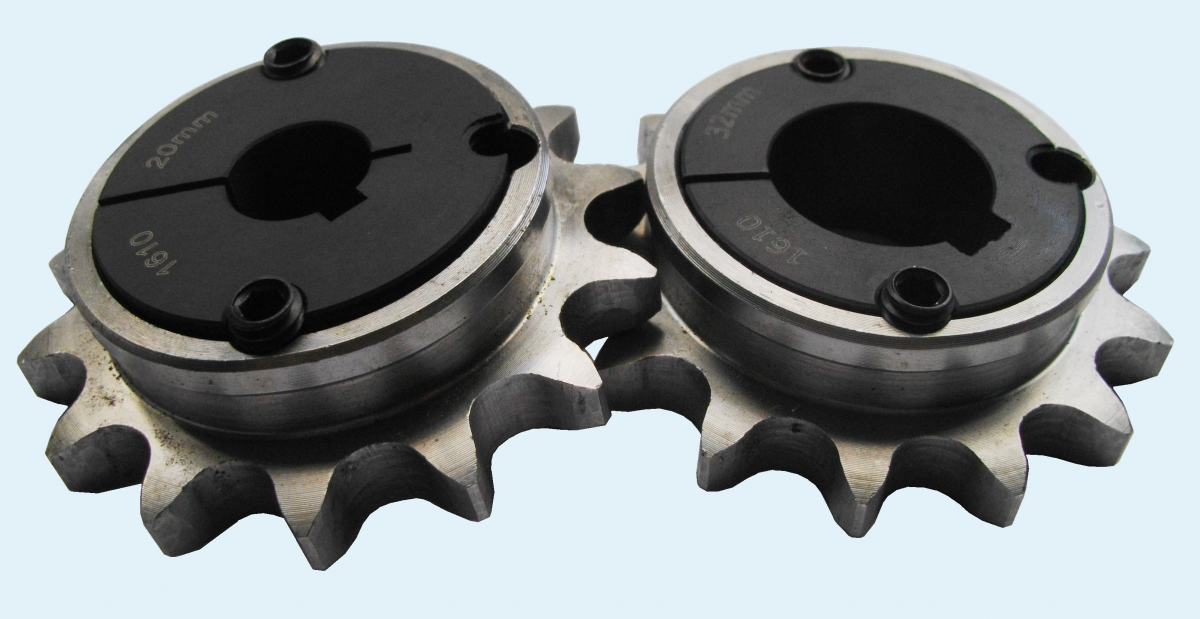

УкраїнськаЗвёздочка для цепи 12B-1 с втулкой taper lock
Звёздочки Sati для цепи 12B-1 с втулкой Taper bush - это качественное, эффективное и надёжное решение для построения цепной передачи.
Монтажные втулки Taper bush широко распространены и используются для монтажа на цилиндрический вал клиновых и зубчатых шкивов, адапторов, болтовых и приварных ступиц. Звёздочки тоже не исключение. В чём преимущество такого монтажа? Втулка Taper bush - разрезная, поэтому монтаж на вал проходит без использования специальных инструментов, посадочное отверстие во втулке обработано на заводе, имеет точный шпоночный паз и не имеет биения. Демонтаж втулки Taper bush тоже не требует использования специального инструмента.
Основные размеры звёздочек с монтажной втулкой для цепи 12B-1 3/4"x11,68mm, h1=11,1 mm
| артикул Sati | Z | De | Dp | d | H | дополнительная маркировка |
| Sati TS 11013 (TB1210) | 13 | 87,5 | 79,59 | 60 | 25 | 3/4"X11,68 Z=013, PHS 12B-1TB13 |
| Sati TS 11014 (TB1610) | 14 | 93,6 | 85,61 | 70 | 25 | 3/4"X11,68 Z=014, PHS 12B-1TB14 |
| Sati TS 11015 (TB1610) | 15 | 99,8 | 91,63 | 70 | 25 | 3/4"X11,68 Z=015, PHS 12B-1TB15 |
| Sati TS 11016 (TB1610) | 16 | 105,5 | 97,65 | 75 | 25 | 3/4"X11,68 Z=016, PHS 12B-1TB16 |
| Sati TS 11017 (TB1610) | 17 | 111,5 | 103,67 | 76 | 25 | 3/4"X11,68 Z=017, PHS 12B-1TB17 |
| Sati TS 11018 (TB2012) | 18 | 118,0 | 109,71 | 90 | 32 | 3/4"X11,68 Z=018, PHS 12B-1TB18 |
| Sati TS 11019 (TB2012) | 19 | 124,2 | 115,75 | 90 | 32 | 3/4"X11,68 Z=019, PHS 12B-1TB19 |
| Sati TS 11020 (TB2012) | 20 | 129,7 | 121,78 | 90 | 32 | 3/4"X11,68 Z=020, PHS 12B-1TB20 |
| Sati TS 11021 (TB2517) | 21 | 136,0 | 127,82 | 102 | 45 | 3/4"X11,68 Z=021, PHS 12B-1TB21 |
| Sati TS 11022 (TB2517) | 22 | 141,8 | 133,86 | 102 | 45 | 3/4"X11,68 Z=022, PHS 12B-1TB22 |
| Sati TS 11023 (TB2517) | 23 | 149,0 | 139,90 | 108 | 45 | 3/4"X11,68 Z=023, PHS 12B-1TB23 |
| Sati TS 11024 (TB2517) | 24 | 153.9 | 145,94 | 108 | 45 | 3/4"X11,68 Z=024, PHS 12B-1TB24 |
| Sati TS 11025 (TB2517) | 25 | 160.0 | 152,00 | 108 | 45 | 3/4"X11,68 Z=025, PHS 12B-1TB25 |
| Sati TS 11026 (TB2517) | 26 | 165,9 | 158,04 | 108 | 45 | 3/4"X11,68 Z=026, PHS 12B-1TB26 |
| Sati TS 11027 (TB2517) | 27 | 172,3 | 164,00 | 108 | 45 | 3/4"X11,68 Z=027, PHS 12B-1TB27 |
| Sati TS 11028 (TB2517) | 28 | 178,0 | 170,13 | 108 | 45 | 3/4"X11,68 Z=028, PHS 12B-1TB28 |
| Sati TS 11030 (TB2517) | 30 | 190,5 | 182,25 | 108 | 45 | 3/4"X11,68 Z=030, PHS 12B-1TB30 |
| Sati TS 11038 (TB2517) | 38 | 239,0 | 230,69 | 108 | 45 | 3/4"X11,68 Z=038, PHS 12B-1TB38 |
| Sati TS 11045 (TB2517) | 45 | 282,5 | 273,10 | 108 | 45 | 3/4"X11,68 Z=045, PHS 12B-1TB45 |
| Sati TS 11057 (TB2517) | 57 | 355,4 | 345,81 | 108 | 45 | 3/4"X11,68 Z=057, PHS 12B-1TB57 |
| Sati TS 11076 (TB2517) | 76 | 469,9 | 460,99 | 108 | 45 | 3/4"X11,68 Z=076, PHS 12B-1TB76 |
| Sati TS 11095 (TB2517) | 95 | 585,1 | 576,17 | 108 | 45 | 3/4"X11,68 Z=095, PHS 12B-1TB95 |
| Sati TS 11114 (TB2525) | 114 | 700,6 | 691,36 | 108 | 64 | 3/4"X11,68 Z=114, PHS 12B-1TB114 |
На странцах нашего сайта вы можете скачать PDF-каталоги звёздочек, инструкции по монтажу втулок taper-bush и вспомогательную техническую информацию. Обратившись к нашим инженерам вы можете заказать расчёт цепных передач, подбор цепей и звёздочек согласно технического задания.
