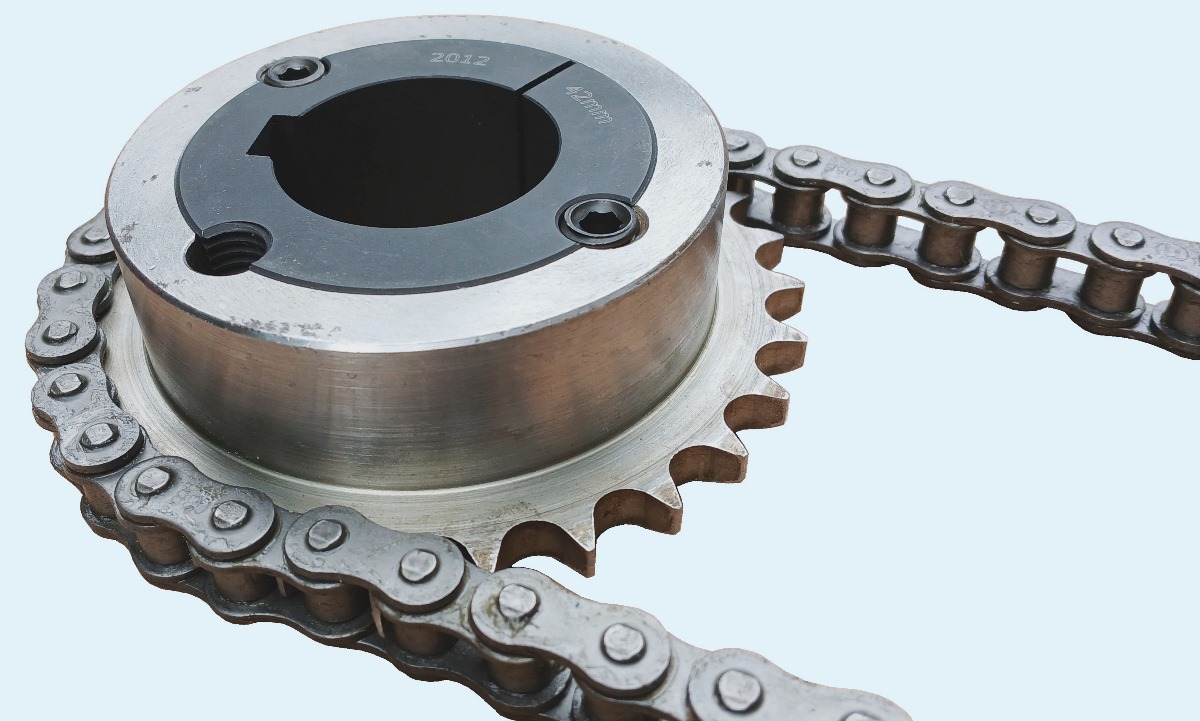

Звёздочка для цепи 08B-1 под втулку Taper Bush
Стальная однорядна звёздочка для цепи 08B-1 (08B1, Regina 126, Tsubaki RS08B-1б FK 08B Ferlacher ketten, Sati 12.7x7.75mm, 1/2"x5/16", ГОСТ 13568-75 ПР-12,7-1820-2) - это звёздочка предназначенная для установки на коническую монтажную втулку ТаперБуш. Втулка TaperBush является легкомонтируемой и быстросменной, благодаря этому сборка и наладка оборудования является простой и быстрой.
Основные размеры звёздочек Sati для цепи 08B-1 / 12,7x7.75mm
| артикул Sati | taper bush | Z | De | Dp | d | H | h1 | дополнительная маркировка |
| TS09014 | TB1008 | 14 | 61,8 | 57,07 | 45 | 22 | 7.2 | PHS 08B-1TB14, 1/2X5/16 Z=014 |
| TS09015 | TB1008 | 15 | 65,5 | 61,09 | 45 | 22 | PHS 08B-1TB15, 1/2X5/16 Z=015 | |
| TS09016 | TB1108 | 16 | 69,5 | 65,10 | 50 | 22 | PHS 08B-1TB16, 1/2X5/16 Z=016 | |
| TS09017 | TB1210 | 17 | 73,6 | 69,11 | 60 | 25 | PHS 08B-1TB17, 1/2X5/16 Z=017 | |
| TS09018 | TB1210 | 18 | 77,8 | 73,14 | 60 | 25 | PHS 08B-1TB18, 1/2X5/16 Z=018 | |
| TS09019 | TB1210 | 19 | 81,7 | 77,16 | 63 | 25 | PHS 08B-1TB19, 1/2X5/16 Z=019 | |
| TS09020 | TB1610 | 20 | 85,8 | 81,19 | 71 | 25 | PHS 08B-1TB20, 1/2X5/16 Z=020 | |
| TS09021 | TB1610 | 21 | 89,7 | 85,22 | 71 | 25 | PHS 08B-1TB21, 1/2X5/16 Z=021 | |
| TS09022 | TB1610 | 22 | 93,8 | 89,24 | 71 | 25 | PHS 08B-1TB22, 1/2X5/16 Z=022 | |
| TS09023 | TB1610 | 23 | 98,2 | 93,27 | 76 | 25 | PHS 08B-1TB23, 1/2X5/16 Z=023 | |
| TS09024 | TB1610 | 24 | 101,8 | 97,29 | 76 | 25 | PHS 08B-1TB24, 1/2X5/16 Z=024 | |
| TS09025 | TB1610 | 25 | 105,8 | 101,33 | 76 | 25 | PHS 08B-1TB25, 1/2X5/16 Z=025 | |
| TS09026 | TB1610 | 26 | 110,0 | 105,36 | 76 | 25 | PHS 08B-1TB26, 1/2X5/16 Z=026 | |
| TS09027 | TB1610 | 27 | 114,0 | 109,40 | 76 | 25 | PHS 08B-1TB27, 1/2X5/16 Z=027 | |
| TS09028 | TB2012 | 28 | 118,0 | 113,42 | 90 | 32 | PHS 08B-1TB28, 1/2X5/16 Z=028 | |
| TS09030 | TB2012 | 30 | 126,1 | 121,50 | 90 | 32 | PHS 08B-1TB30, 1/2X5/16 Z=030 | |
| TS09038 | TB2012 | 38 | 158,6 | 153,80 | 90 | 32 | PHS 08B-1TB38, 1/2X5/16 Z=038 | |
| TS09045 | TB2012 | 45 | 188,0 | 182,07 | 100 | 32 | PHS 08B-1TB45, 1/2X5/16 Z=045 | |
| TS09057 | TB2012 | 57 | 236,4 | 230,54 | 100 | 32 | PHS 08B-1TB57, 1/2X5/16 Z=057 | |
| TS09076 | TB2012 | 76 | 313,3 | 307,33 | 100 | 32 | PHS 08B-1TB76, 1/2X5/16 Z=076 | |
| TS09095 | TB2012 | 95 | 390,1 | 384,11 | 100 | 32 | PHS 08B-1TB95, 1/2X5/16 Z=095 | |
| TS09114 | TB2517 | 114 | 466,9 | 460,90 | 110 | 45 | PHS 08B-1TB114, 1/2X5/16 Z=114 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, монтажных втулок и цепей, а также дополнительную техническую информацию. Если вам необходимо провести расчёт цепной передачи - обращайтесь с техническим заданием к нашим инженерам.
