УкраїнськаЗвёздочка для цепи 10B-1 закалённая с обработанным посадочным отверстием

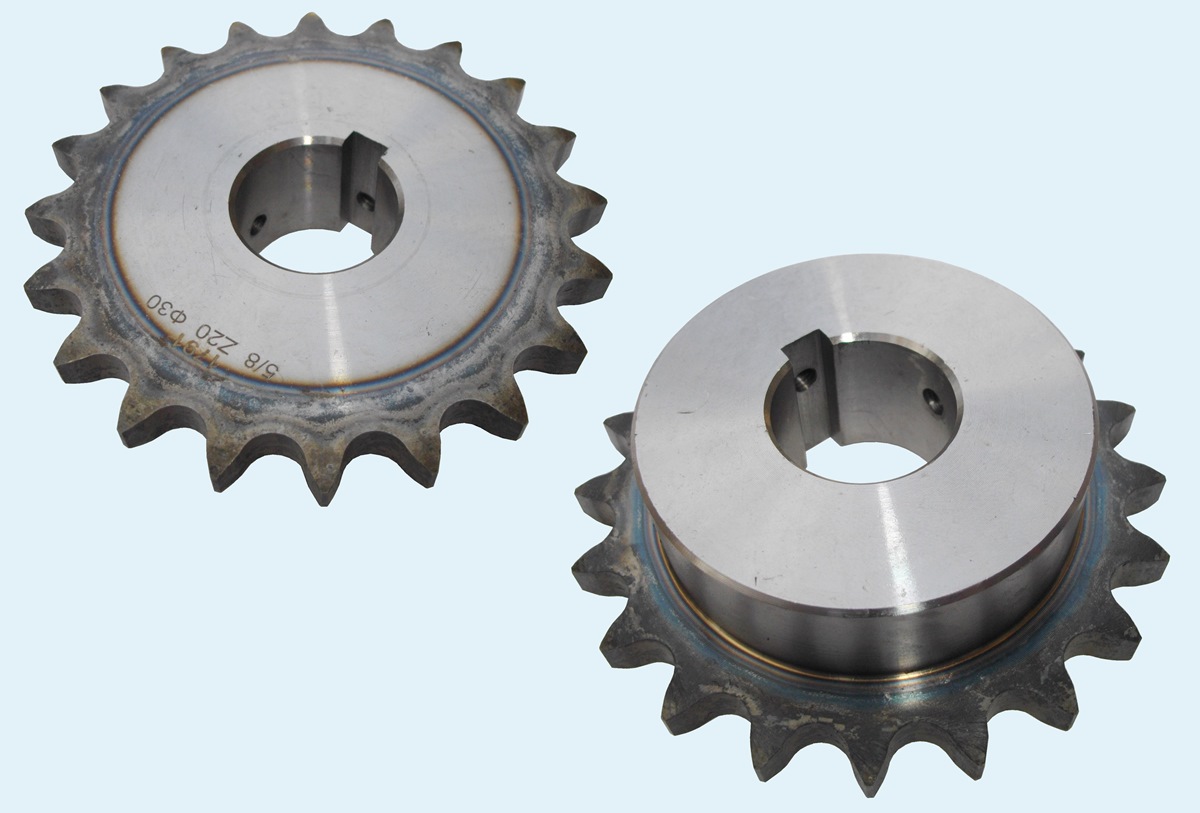

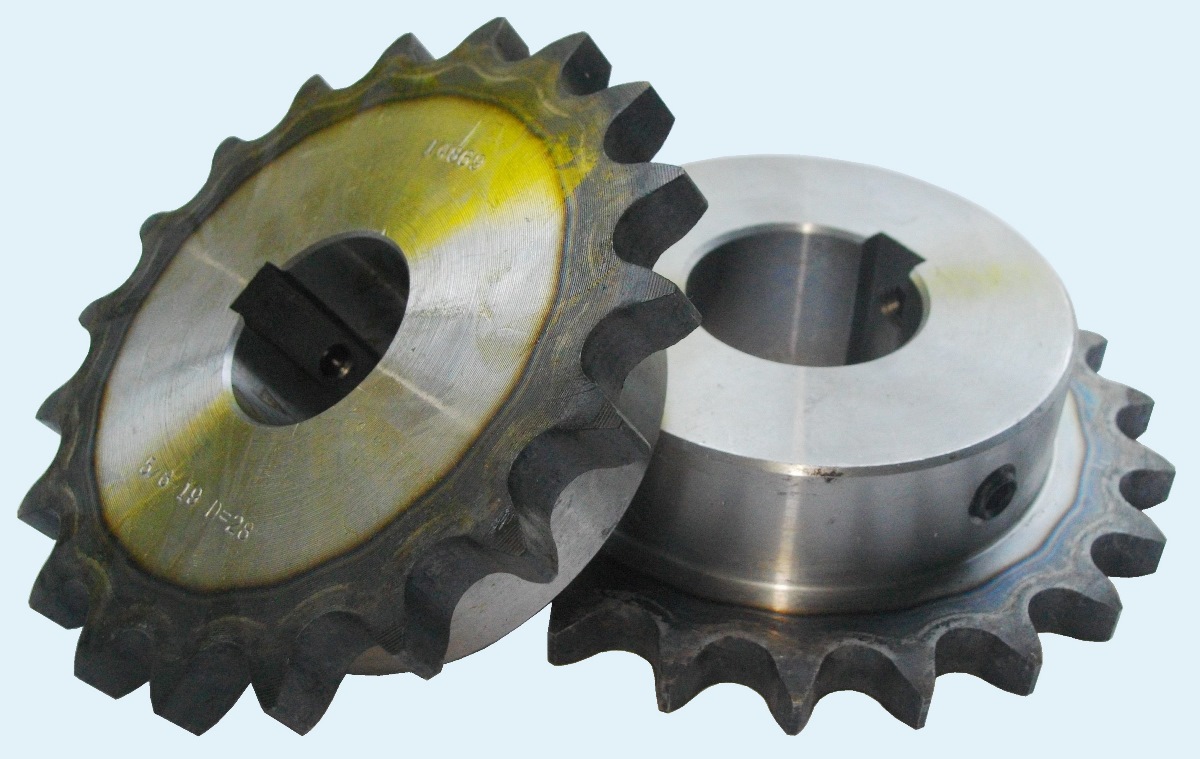

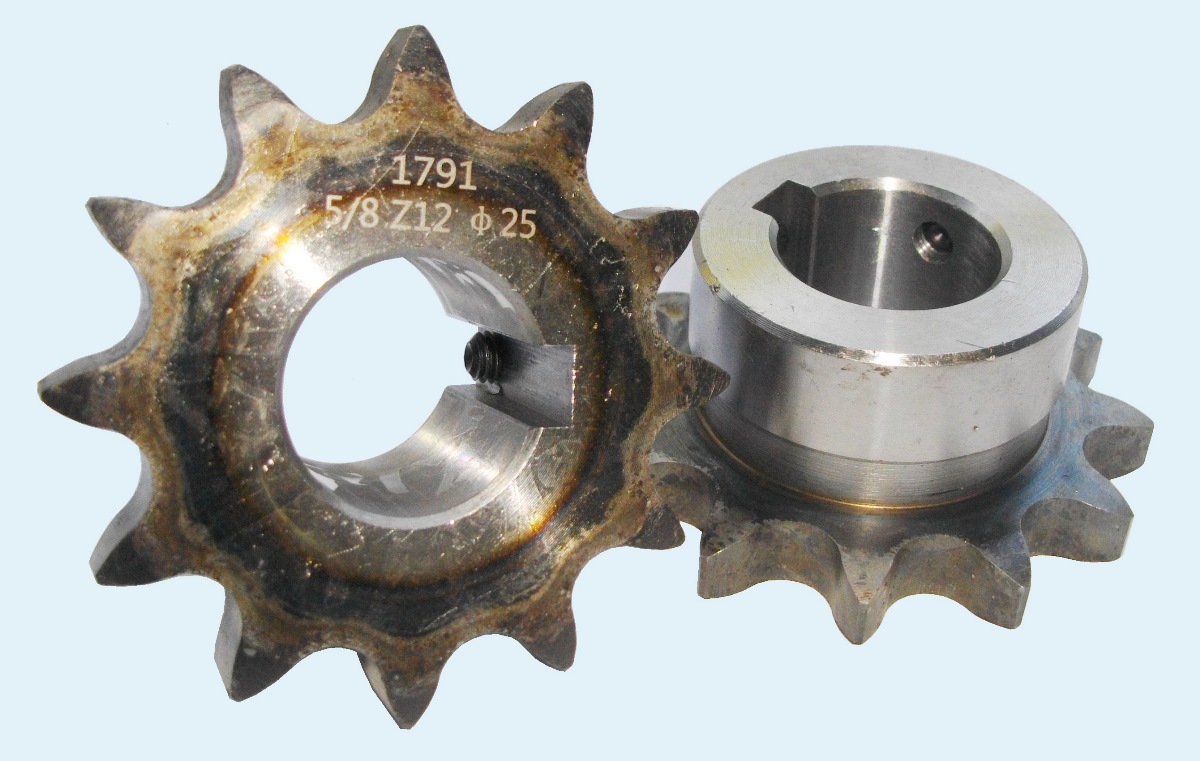

Звёздочки Sati с закалённым зубом и обработанным посадочным отверстием, для цепи 10b-1 - это надёжный и качественный компонент для построения привода.
Звёздочки Sati изготовлены из углеродистой стали с содерданием углерода 0,45%, благодаря чему поддаются термообработке. Конструктивное исполнение такой звёздочки для цепи является одной технологической вариацией и имеет похожие исполнения - звёздочки со ступицей, закалённые звёздочки с отверстием под расточку, звёздочки с втулкой тапер-буш.
Цепь 10B1, для которой предназначены эти звёздочки, имеет шаг 15,875 мм и диаметр ролика 10,16 мм. Также, звёздочки для цепи 10B-1 могут использоваться совместно с цепями 10A-1 так как шаг и диаметр ролика совпадает, а рабочая ширина отличается незначительно.
Следует заметить, что использование звёздочек с закалённым зубом оправдано только в случае небольшого количества зубов и, как правило, не превышает 25-30. При большем количестве зубов термообработка, как правило, не нужна так как нет проблемы износоустойчивости.
Выпускаемый ряд закалённых звёздочек Sati включает в себя следующие типоразмеры.
Посадочное отверстие 15 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SA510 d=15mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=15, PHS 10B-1BS10X15 |
| 10SA511 d=15mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=15, PHS 10B-1BS11X15 |
| 10SA512 d=15mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=15, PHS 10B-1BS12X15 |
| 10SA513 d=15mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=15, PHS 10B-1BS13X15 |
| 10SA514 d=15mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=15, PHS 10B-1BS14X15 |
Посадочное отверстие 16 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SA610 d=16mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=16, PHS 10B-1BS10X16 |
| 10SA611 d=16mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=16, PHS 10B-1BS11X16 |
| 10SA612 d=16mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=16, PHS 10B-1BS12X16 |
| 10SA613 d=16mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=16, PHS 10B-1BS13X16 |
| 10SA614 d=16mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=16, PHS 10B-1BS14X16 |
Посадочное отверстие 18 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SA811 d=18mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=18, PHS 10B-1BS11X18 |
| 10SA812 d=18mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=18, PHS 10B-1BS12X18 |
| 10SA813 d=18mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=18, PHS 10B-1BS13X18 |
| 10SA814 d=18mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=18, PHS 10B-1BS14X18 |
Посадочное отверстие 19 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SA910 d=19mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=19, PHS 10B-1BS10X19 |
| 10SA911 d=19mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=19, PHS 10B-1BS11X19 |
| 10SA912 d=19mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=19, PHS 10B-1BS12X19 |
| 10SA913 d=19mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=19, PHS 10B-1BS13X19 |
| 10SA914 d=19mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=19, PHS 10B-1BS14X19 |
| 10SA915 d=19mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=19, PHS 10B-1BS15X19 |
| 10SA916 d=19mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=19, PHS 10B-1BS16X19 |
| 10SA917 d=19mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=19, PHS 10B-1BS17X19 |
| 10SA918 d=19mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=19, PHS 10B-1BS18X19 |
| 10SA919 d=19mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=19, PHS 10B-1BS19X19 |
| 10SA920 d=19mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=19, PHS 10B-1BS20X19 |
| 10SA921 d=19mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=19, PHS 10B-1BS21X19 |
| 10SA922 d=19mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=19, PHS 10B-1BS22X19 |
| 10SA923 d=19mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=19, PHS 10B-1BS23X19 |
| 10SA924 d=19mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=19, PHS 10B-1BS24X19 |
| 10SA925 d=19mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=19, PHS 10B-1BS25X19 |
Посадочное отверстие 20 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB010 d=20mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=20, PHS 10B-1BS10X20 |
| 10SB011 d=20mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=20, PHS 10B-1BS11X20 |
| 10SB012 d=20mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=20, PHS 10B-1BS12X20 |
| 10SB013 d=20mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=20, PHS 10B-1BS13X20 |
| 10SB014 d=20mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=20, PHS 10B-1BS14X20 |
| 10SB015 d=20mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=20, PHS 10B-1BS15X20 |
| 10SB016 d=20mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=20, PHS 10B-1BS16X20 |
| 10SB017 d=20mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=20, PHS 10B-1BS17X20 |
| 10SB018 d=20mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=20, PHS 10B-1BS18X20 |
| 10SB019 d=20mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=20, PHS 10B-1BS19X20 |
| 10SB020 d=20mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=20, PHS 10B-1BS20X20 |
| 10SB021 d=20mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=20, PHS 10B-1BS21X20 |
| 10SB022 d=20mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=20, PHS 10B-1BS22X20 |
| 10SB023 d=20mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=20, PHS 10B-1BS23X20 |
| 10SB024 d=20mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=20, PHS 10B-1BS24X20 |
| 10SB025 d=20mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=20, PHS 10B-1BS25X20 |
Посадочное отверстие 22 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB212 d=22mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=22, PHS 10B-1BS12X22 |
| 10SB213 d=22mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=22, PHS 10B-1BS13X22 |
| 10SB214 d=22mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=22, PHS 10B-1BS14X22 |
| 10SB215 d=22mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=22, PHS 10B-1BS15X22 |
| 10SB216 d=22mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=22, PHS 10B-1BS16X22 |
| 10SB217 d=22mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=22, PHS 10B-1BS17X22 |
| 10SB218 d=22mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=22, PHS 10B-1BS18X22 |
| 10SB219 d=22mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=22, PHS 10B-1BS19X22 |
| 10SB220 d=22mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=22, PHS 10B-1BS20X22 |
| 10SB221 d=22mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=22, PHS 10B-1BS21X22 |
| 10SB222 d=22mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=22, PHS 10B-1BS22X22 |
| 10SB223 d=22mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=22, PHS 10B-1BS23X22 |
| 10SB224 d=22mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=22, PHS 10B-1BS24X22 |
| 10SB225 d=22mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=22, PHS 10B-1BS25X22 |
Посадочное отверстие 24 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB410 d=24mm HT | 10 | 57,5 | 51,37 | 5/8-Z10 D=24, PHS 10B-1BS10X24 |
| 10SB411 d=24mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=24, PHS 10B-1BS11X24 |
| 10SB412 d=24mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=24, PHS 10B-1BS12X24 |
| 10SB413 d=24mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=24, PHS 10B-1BS13X24 |
| 10SB414 d=24mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=24, PHS 10B-1BS14X24 |
| 10SB415 d=24mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=24, PHS 10B-1BS15X24 |
| 10SB416 d=24mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=24, PHS 10B-1BS16X24 |
| 10SB417 d=24mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=24, PHS 10B-1BS17X24 |
| 10SB418 d=24mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=24, PHS 10B-1BS18X24 |
| 10SB419 d=24mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=24, PHS 10B-1BS19X24 |
| 10SB420 d=24mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=24, PHS 10B-1BS20X24 |
| 10SB421 d=24mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=24, PHS 10B-1BS21X24 |
| 10SB422 d=24mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=24, PHS 10B-1BS22X24 |
| 10SB423 d=24mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=24, PHS 10B-1BS23X24 |
| 10SB424 d=24mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=24, PHS 10B-1BS24X24 |
| 10SB425 d=24mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=24, PHS 10B-1BS25X24 |
Звёздочка для цепи 10b-1, закалённая, посадочное отверстие 25 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB511 d=25mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=25, PHS 10B-1BS11X25 |
| 10SB512 d=25mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=25, PHS 10B-1BS12X25 |
| 10SB513 d=25mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=25, PHS 10B-1BS13X25 |
| 10SB514 d=25mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=25, PHS 10B-1BS14X25 |
| 10SB515 d=25mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=25, PHS 10B-1BS15X25 |
| 10SB516 d=25mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=25, PHS 10B-1BS16X25 |
| 10SB517 d=25mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=25, PHS 10B-1BS17X25 |
| 10SB518 d=25mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=25, PHS 10B-1BS18X25 |
| 10SB519 d=25mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=25, PHS 10B-1BS19X25 |
| 10SB520 d=25mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=25, PHS 10B-1BS20X25 |
| 10SB521 d=25mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=25, PHS 10B-1BS21X25 |
| 10SB522 d=25mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=25, PHS 10B-1BS22X25 |
| 10SB523 d=25mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=25, PHS 10B-1BS23X25 |
| 10SB524 d=25mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=25, PHS 10B-1BS24X25 |
| 10SB525 d=25mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=25, PHS 10B-1BS25X25 |
Посадочное отверстие 28 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SB811 d=28mm HT | 11 | 63,0 | 56,34 | 5/8-Z11 D=28, PHS 10B-1BS11X28 |
| 10SB812 d=28mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=28, PHS 10B-1BS12X28 |
| 10SB813 d=28mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=28, PHS 10B-1BS13X28 |
| 10SB814 d=28mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=28, PHS 10B-1BS14X28 |
| 10SB815 d=28mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=28, PHS 10B-1BS15X28 |
| 10SB816 d=28mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=28, PHS 10B-1BS16X28 |
| 10SB817 d=28mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=28, PHS 10B-1BS17X28 |
| 10SB818 d=28mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=28, PHS 10B-1BS18X28 |
| 10SB819 d=28mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=28, PHS 10B-1BS19X28 |
| 10SB820 d=28mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=28, PHS 10B-1BS20X28 |
| 10SB821 d=28mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=28, PHS 10B-1BS21X28 |
| 10SB822 d=28mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=28, PHS 10B-1BS22X28 |
| 10SB823 d=28mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=28, PHS 10B-1BS23X28 |
| 10SB824 d=28mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=28, PHS 10B-1BS24X28 |
| 10SB825 d=28mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=28, PHS 10B-1BS25X28 |
Посадочное отверстие 30 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SC012 d=30mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=30, PHS 10B-1BS12X30 |
| 10SC013 d=30mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=30, PHS 10B-1BS13X30 |
| 10SC014 d=30mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=30, PHS 10B-1BS14X30 |
| 10SC015 d=30mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=30, PHS 10B-1BS15X30 |
| 10SC016 d=30mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=30, PHS 10B-1BS16X30 |
| 10SC017 d=30mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=30, PHS 10B-1BS17X30 |
| 10SC018 d=30mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=30, PHS 10B-1BS18X30 |
| 10SC019 d=30mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=30, PHS 10B-1BS19X30 |
| 10SC020 d=30mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=30, PHS 10B-1BS20X30 |
| 10SC021 d=30mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=30, PHS 10B-1BS21X30 |
| 10SC022 d=30mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=30, PHS 10B-1BS22X30 |
| 10SC023 d=30mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=30, PHS 10B-1BS23X30 |
| 10SC024 d=30mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=30, PHS 10B-1BS24X30 |
| 10SC025 d=30mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=30, PHS 10B-1BS25X30 |
Посадочное отверстие 32 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SC212 d=32mm HT | 12 | 68,0 | 61,34 | 5/8-Z12 D=32, PHS 10B-1BS12X32 |
| 10SC213 d=32mm HT | 13 | 73,0 | 66,32 | 5/8-Z13 D=32, PHS 10B-1BS13X32 |
| 10SC214 d=32mm HT | 14 | 78,0 | 71,34 | 5/8-Z14 D=32, PHS 10B-1BS14X32 |
| 10SC215 d=32mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=32, PHS 10B-1BS15X32 |
| 10SC216 d=32mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=32, PHS 10B-1BS16X32 |
| 10SC217 d=32mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=32, PHS 10B-1BS17X32 |
| 10SC218 d=32mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=32, PHS 10B-1BS18X32 |
| 10SC219 d=32mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=32, PHS 10B-1BS19X32 |
| 10SC220 d=32mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=32, PHS 10B-1BS20X32 |
| 10SC221 d=32mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=32, PHS 10B-1BS21X32 |
| 10SC222 d=32mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=32, PHS 10B-1BS22X32 |
| 10SC223 d=32mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=32, PHS 10B-1BS23X32 |
| 10SC224 d=32mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=32, PHS 10B-1BS24X32 |
| 10SC225 d=32mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=32, PHS 10B-1BS25X32 |
Посадочное отверстие 35 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SC515 d=35mm HT | 15 | 83,0 | 76,36 | 5/8-Z15 D=35, PHS 10B-1BS15X35 |
| 10SC516 d=35mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=35, PHS 10B-1BS16X35 |
| 10SC517 d=35mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=35, PHS 10B-1BS17X35 |
| 10SC518 d=35mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=35, PHS 10B-1BS18X35 |
| 10SC519 d=35mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=35, PHS 10B-1BS19X35 |
| 10SC520 d=35mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=35, PHS 10B-1BS20X35 |
| 10SC521 d=35mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=35, PHS 10B-1BS21X35 |
| 10SC522 d=35mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=35, PHS 10B-1BS22X35 |
| 10SC523 d=35mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=35, PHS 10B-1BS23X35 |
| 10SC524 d=35mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=35, PHS 10B-1BS24X35 |
| 10SC525 d=35mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=35, PHS 10B-1BS25X35 |
Посадочное отверстие 38 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SC816 d=38mm HT | 16 | 88,0 | 81,37 | 5/8-Z16 D=38, PHS 10B-1BS16X38 |
| 10SC817 d=38mm HT | 17 | 93,0 | 86,39 | 5/8-Z17 D=38, PHS 10B-1BS17X38 |
| 10SC818 d=38mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=38, PHS 10B-1BS18X38 |
| 10SC819 d=38mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=38, PHS 10B-1BS19X38 |
| 10SC820 d=38mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=38, PHS 10B-1BS20X38 |
| 10SC821 d=38mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=38, PHS 10B-1BS21X38 |
| 10SC822 d=38mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=38, PHS 10B-1BS22X38 |
| 10SC823 d=38mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=38, PHS 10B-1BS23X38 |
| 10SC824 d=38mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=38, PHS 10B-1BS24X38 |
| 10SC825 d=38mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=38, PHS 10B-1BS25X38 |
Посадочное отверстие 40 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SD018 d=40mm HT | 18 | 98,3 | 91,42 | 5/8-Z18 D=40, PHS 10B-1BS18X40 |
| 10SD019 d=40mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=40, PHS 10B-1BS19X40 |
| 10SD020 d=40mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=40, PHS 10B-1BS20X40 |
| 10SD021 d=40mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=40, PHS 10B-1BS21X40 |
| 10SD022 d=40mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=40, PHS 10B-1BS22X40 |
| 10SD023 d=40mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=40, PHS 10B-1BS23X40 |
| 10SD024 d=40mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=40, PHS 10B-1BS24X40 |
| 10SD025 d=40mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=40, PHS 10B-1BS25X40 |
Посадочное отверстие 42 мм + шпоночный паз
| артикул Sati | Z | De | Dp | дополнительная маркировка звёздочки |
| 10SD219 d=42mm HT | 19 | 103,3 | 96,45 | 5/8-Z19 D=42, PHS 10B-1BS19X42 |
| 10SD220 d=42mm HT | 20 | 108,4 | 101,49 | 5/8-Z20 D=42, PHS 10B-1BS20X42 |
| 10SD221 d=42mm HT | 21 | 113,4 | 106,52 | 5/8-Z21 D=42, PHS 10B-1BS21X42 |
| 10SD222 d=42mm HT | 22 | 118,0 | 111,55 | 5/8-Z22 D=42, PHS 10B-1BS22X42 |
| 10SD223 d=42mm HT | 23 | 123,4 | 116,58 | 5/8-Z23 D=42, PHS 10B-1BS23X42 |
| 10SD224 d=42mm HT | 24 | 128,3 | 121,62 | 5/8-Z24 D=42, PHS 10B-1BS24X42 |
| 10SD225 d=42mm HT | 25 | 134,0 | 126,66 | 5/8-Z25 D=42, PHS 10B-1BS25X42 |
На страницах нашего сайта вы можете скачать PDF-каталоги зыёздочек, цепей, направляющих и вспомогательную техническую информацию. Обращайтесь к нашим инженерам, и вы сможете заказать расчёт цепной передачи, расчёт ременной передачи, подбор эластичных муфт и мотор-редукторов согласно технического задания.
Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Webatom Раскрутка сайтов и Создание сайтов
