Эластичная муфта Dura-Flex, TB Woods

tb woods муфта
Эластичная муфта с полиуретановым эластичным элементом Dura-Flex, производство компании TB Woods incorporated, США. Муфта предназначена для передачи крутящего момента между валами оборудования (электродвигатель, редуктор, насос) и способна компенсировать значительные погрешности размещения валов и отлично гасит вибрации.

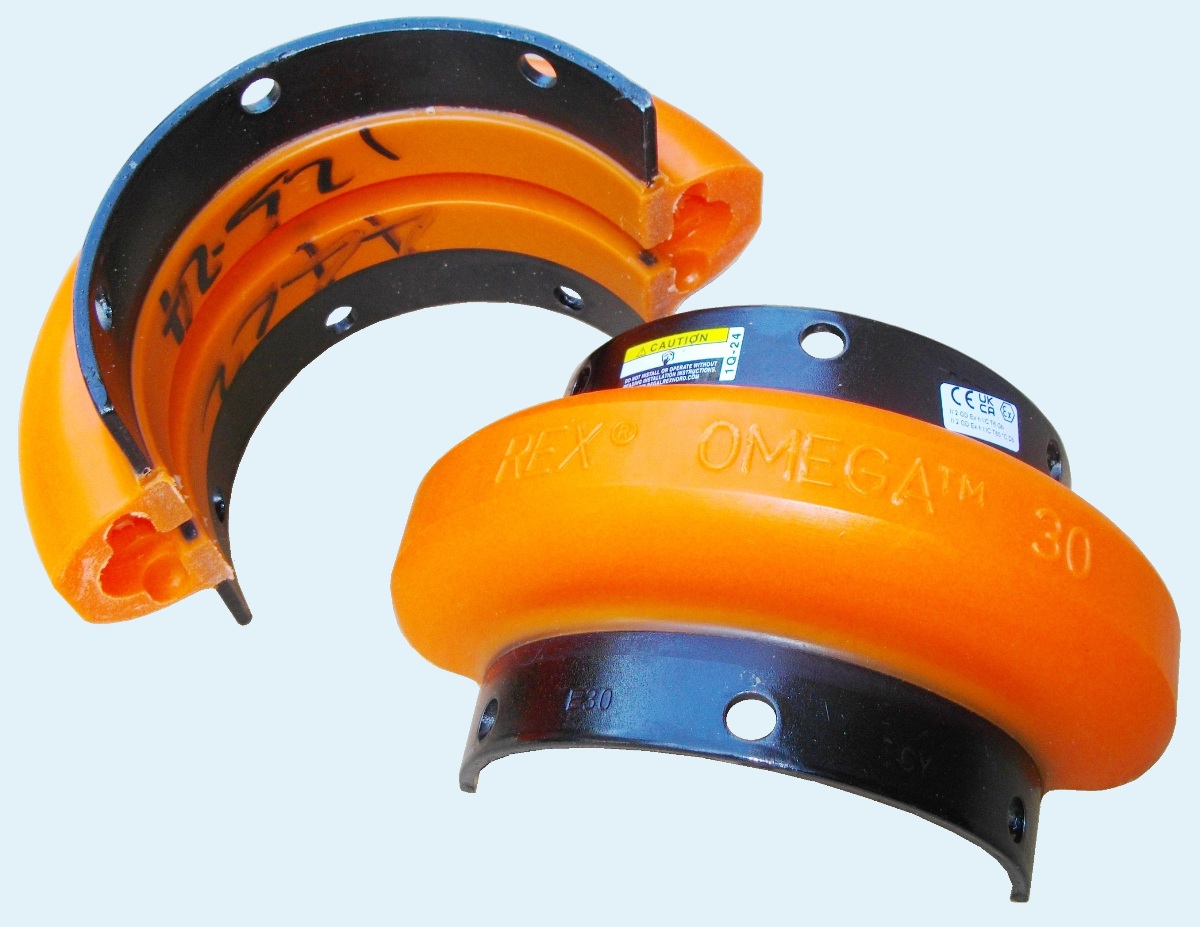

Dura-flex coupling


Одним из конструктивных преимуществ муфты Dura-Flex является то, что замена эластичного элемента может производиться без демонтажа оборудования (так же как и у её аналога, муфты Desch Flex). Также, при использовании удлинённых эластичных элементов возможна установка эластичной муфты между сильно разнесёнными валами без использования удлиннителя.

Rexnord omega

Размеры муфт и эластичных элементов TB Wood's Dura Flex (Rexnord Omega):

 артикул A B C Вспомогательная маркировка
 короткая длинная мм мм мм
 WE2 WES2 94 47 34 E2, 7300005M, ES2, 7300075M
 WE3 WES3 108 59 38 E3, 7300010M, ES3, 7300080M
 WE4 WES4 115 66 43 E4, 7300015M, ES4, 7300085M
 WE5 WES5 137 80 44 E5, 7300020M, ES5, 7300090M
 WE10 WES10 165 93 48 E10, 7300025M, ES10, 7300095M
 WE20 WES20 187 114 52 E20, 7300030M, ES30, 7300100M
 WE30 WES30 214 138 59 E30, 7300035M, ES30, 7300105M
 WE40 WES40 247 168 64 E40, 7300040M, ES40, 7300110M
 WE50 WES50 288 207 70 E50, 7300045M, ES50, 7300115M
 WE60 WES60 318 222 83 E60, 7300050M, ES60, 7300120M
 WE70 WES70 356 235 92 E70, 7300055M, ES70, 7300125M
 WE80 WES80 406 287 124 E80, 7300060M, ES80, 7300130M

Специалисты нашей компании помогут подобрать необходимый типоразмер муфты Dura-Flex TB Woods, а также предложат замену эластичных элементов муфт Rexnord Omega, Rex Viva, Dodge raptor.

Для создания и ремонта редукторных механизмов вы также сможете купить электродвигатели, редукторы, зубчатые ремни и шкивы, звёздочки цепей, модульные ленты, сильфоные муфты, заготовки зубчатых ремней, карданные шарниры, цепи с аттачментами.





Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua
