Коническая монтажная втулка 1210

SKF PHG 1210

Монтажная втулка Taper Lock TB-1210

втулка монтажная

Монтажная втулка Taper bush 1210. Основные размеры и обозначения

 тип втулки D2, мм шпонка альтернативное обозначение
 TB 1210-11 d-11 4 PHF TB1210X11, 1210011, TL1210 d=11mm, 029C0011
 TB 1210-12 d-12 4 PHF TB1210X12, 1210012, TL1210 d=12mm, 029C0012
 TB 1210-14 d-14 5 PHF TB1210X14, 1210014, TL1210 d=14mm, 029C0014
 TB 1210-15 d-15 5 PHF TB1210X15, 1210015, TL1210 d=15mm, 029C0015
 TB 1210-16 d-16 5 PHF TB1210X16, 1210016, TL1210 d=16mm, 029C0016
 TB 1210-18 d-18 6 PHF TB1210X18, 1210018, TL1210 d=18mm, 029C0018
 TB 1210-19 d-19 6 PHF TB1210X19, 1210019, TL1210 d=19mm, 029C0019
 TB 1210-20 d-20 6 PHF TB1210X20, 1210020, TL1210 d=20mm, 029C0020
 TB 1210-22 d-22 6 PHF TB1210X22, 1210022, TL1210 d=22mm, 029C0022
 TB 1210-24 d-24 8 PHF TB1210X24, 1210024, TL1210 d=24mm, 029C0024
 TB 1210-25 d-25 8 PHF TB1210X25, 1210025, TL1210 d=25mm, 029C0025
 TB 1210-28 d-28 8 PHF TB1210X28, 1210028, TL1210 d=28mm, 029C0028
 TB 1210-30 d-30 8 PHF TB1210X30, 1210030, TL1210 d=30mm, 029C0030
 TB 1210-32 d-32 10 PHF TB1210X32, 1210032, TL1210 d=32mm, 029C0032

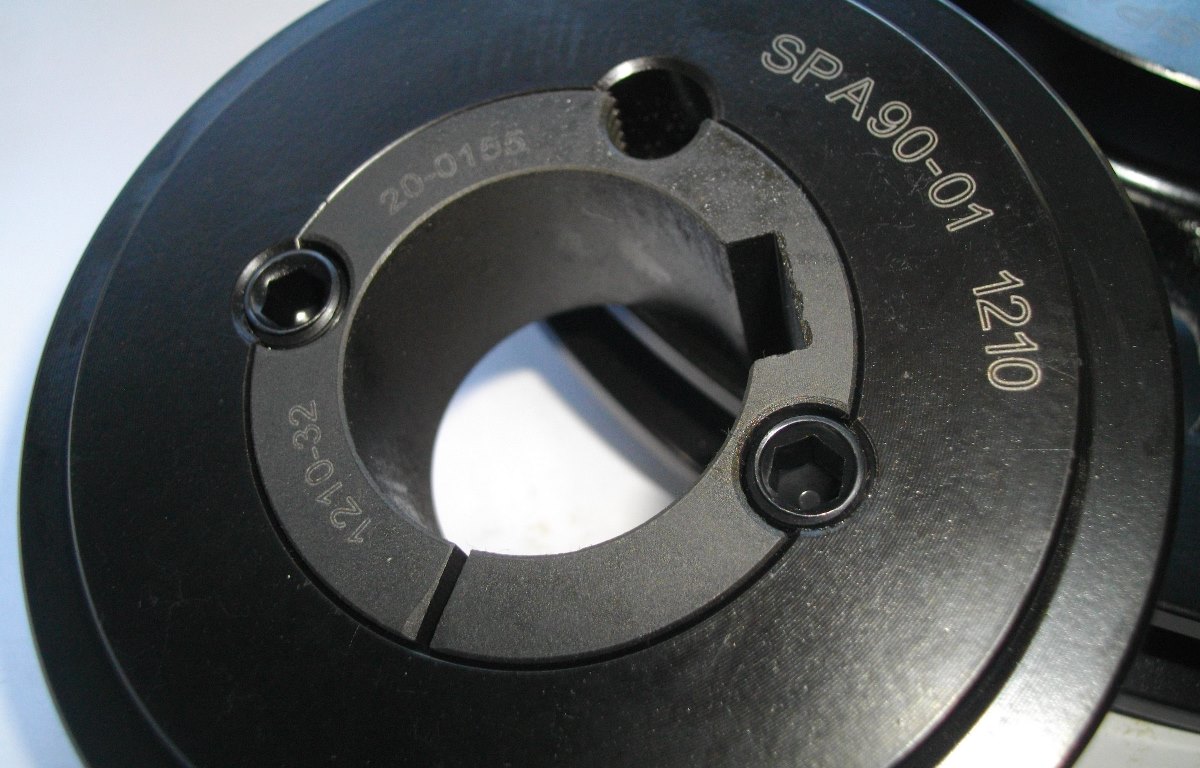

 Коническая монтажная втулка типа Taper bush (Taper lock) имеет универсальное назначение, и используется с кулачковыми муфтами типа Habix, HRC, Flex, вместе с клиновыми, поликлиновыми и зубчатыми шкивами, ступицами и адаптерами монтажных втулок. С помощью монтажной втулки монжно установить на вал цепные звёздочки.

На нашем складе в Киеве вы можете найти широкий ассортимент монтажных втулок с метрическими отверстиями по доступной цене. Восокое качество и стабильность размеров позволит заменить монтажные втулки SKF, Fenner, Optibelt, Tsubaki, Challenge, Cross+Morse, Martin, Fenner, SIT, PIX.

На страницах нашего сайта вы сможете скачать PDF-каталоги и инструкции по монтажу конических втулок. Обратившись к нашим инженерам вы можете заказать расчёт ременных передач, расчёт цепных передач, а также подбор мотор-редукторов и винтовых домкратов согласно технического задания.
