УкраїнськаЗвёздочка для цепи 12A-1
Звёздочка Sati для цепи ASA 60-1

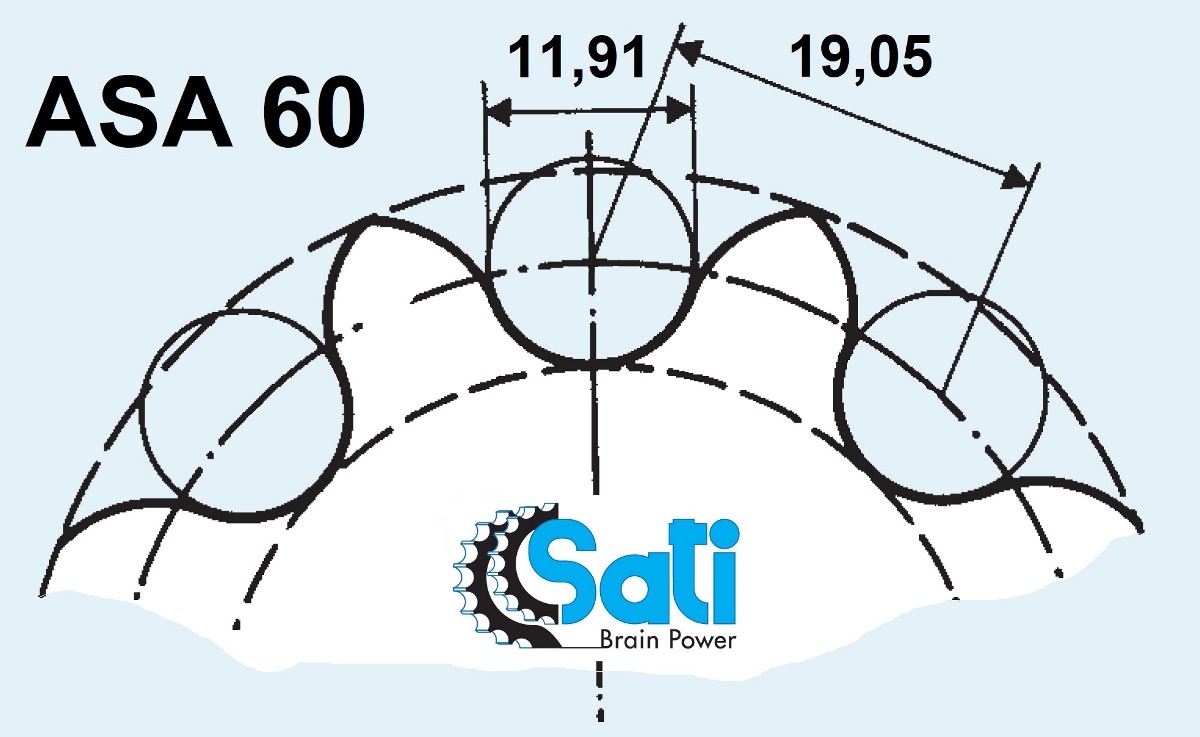

Звёздочка со ступицей для цепи A-60 - это звёздочка имеющая шаг 19,05 мм и имеет впадину под ролик цепи диаметром 11,91 мм. Следует обратить внимание, что звёздочки цепи ASA 60 не совместимы с цепями 12B1. При этом звёздочки Сати ASA60 полностью совместимы с цепями ПР-19,05 отечественного стандарта.

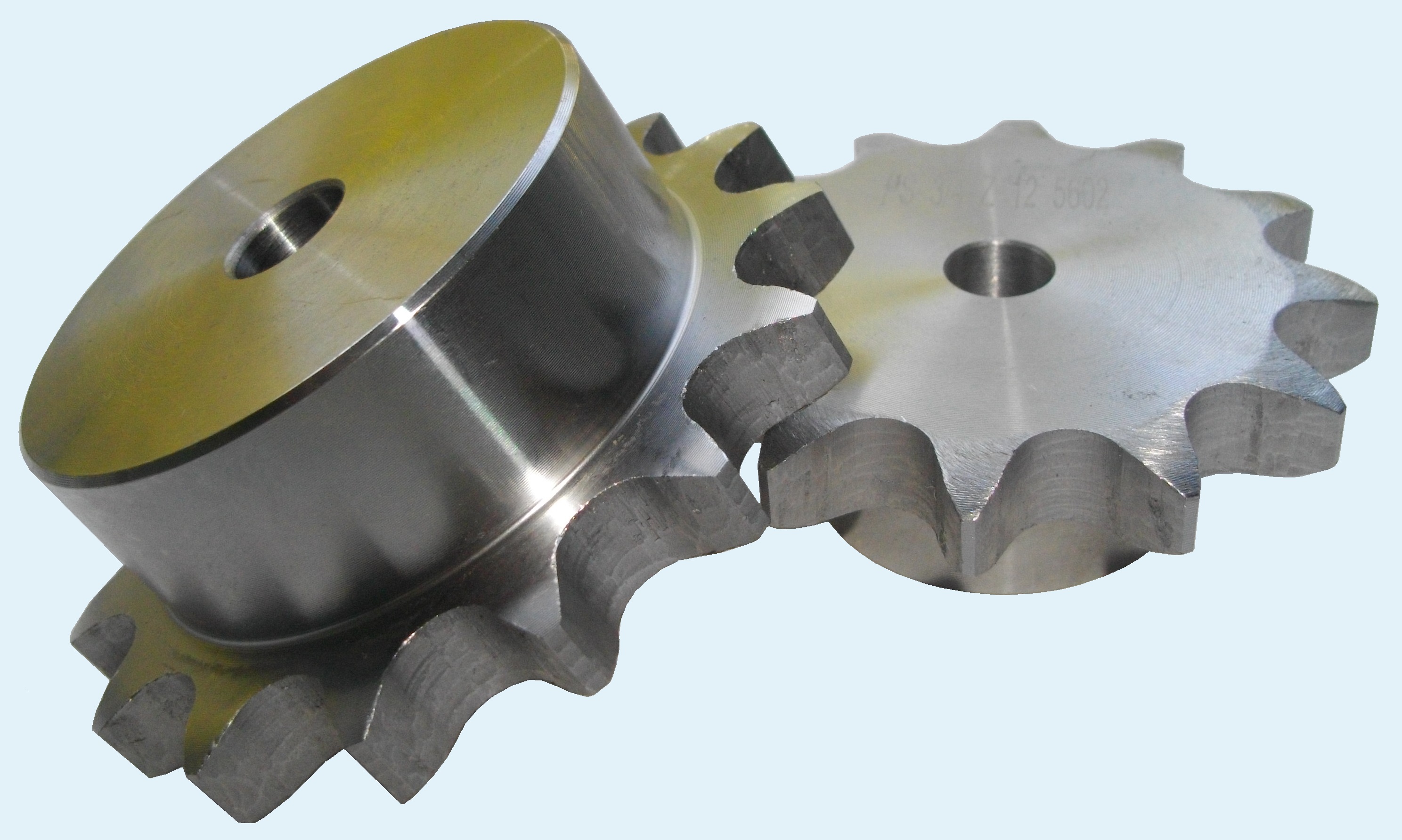

Звёздочки со ступицей производства компании Sati имеют высокое качество материала и точность изготовления и прекрасно работают какс обычными роликовыми цепями, так и их разновидностями - нержавеющими цепями, никелированными цепями, цепями с прямыми пластинами и цепями с аттачментом.
Размеры и маркировка звёздочек со ступицей Sati 12A1
| артикул | зубья | De | Dp | вспомогательный артикул |
| PS11A10 | Z=10 | 69,0 | 61,64 | PHS 60-1B10, simplex sprocket ASA 60 Z=010 |
| PS11A11 | Z=11 | 75,0 | 67,61 | PHS 60-1B11, simplex sprocket ASA 60 Z=011 |
| PS11A12 | Z=12 | 81,5 | 73,60 | PHS 60-1B12, simplex sprocket ASA 60 Z=012 |
| PS11A13 | Z=13 | 87,5 | 79,59 | PHS 60-1B13, simplex sprocket ASA 60 Z=013 |
| PS11A14 | Z=14 | 93,6 | 85,61 | PHS 60-1B14, simplex sprocket ASA 60 Z=014 |
| PS11A15 | Z=15 | 99,8 | 91,63 | PHS 60-1B15, simplex sprocket ASA 60 Z=015 |
| PS11A16 | Z=16 | 105,5 | 97,65 | PHS 60-1B16, simplex sprocket ASA 60 Z=016 |
| PS11A17 | Z=17 | 111,5 | 103,67 | PHS 60-1B17, simplex sprocket ASA 60 Z=017 |
| PS11A18 | Z=18 | 118,0 | 109,71 | PHS 60-1B18, simplex sprocket ASA 60 Z=018 |
| PS11A19 | Z=19 | 124,2 | 115,75 | PHS 60-1B19, simplex sprocket ASA 60 Z=019 |
| PS11A20 | Z=20 | 129,7 | 121,78 | PHS 60-1B20, simplex sprocket ASA 60 Z=020 |
| PS11A21 | Z=21 | 136,0 | 127,82 | PHS 60-1B21, simplex sprocket ASA 60 Z=021 |
| PS11A22 | Z=22 | 141,8 | 133,86 | PHS 60-1B22, simplex sprocket ASA 60 Z=022 |
| PS11A23 | Z=23 | 149,0 | 139,90 | PHS 60-1B23, simplex sprocket ASA 60 Z=023 |
| PS11A24 | Z=24 | 153,9 | 145,94 | PHS 60-1B24, simplex sprocket ASA 60 Z=024 |
| PS11A25 | Z=25 | 160,0 | 152,00 | PHS 60-1B25, simplex sprocket ASA 60 Z=025 |
| PS11A26 | Z=26 | 165,9 | 158,04 | PHS 60-1B26, simplex sprocket ASA 60 Z=026 |
| PS11A27 | Z=27 | 172,3 | 164,09 | PHS 60-1B27, simplex sprocket ASA 60 Z=027 |
| PS11A28 | Z=28 | 178,0 | 170,13 | PHS 60-1B28, simplex sprocket ASA 60 Z=028 |
| PS11A29 | Z=29 | 184,1 | 176,19 | PHS 60-1B29, simplex sprocket ASA 60 Z=029 |
| PS11A30 | Z=30 | 190,5 | 182,25 | PHS 60-1B30, simplex sprocket ASA 60 Z=030 |
| PS11A31 | Z=31 | 196,3 | 188,31 | PHS 60-1B31, simplex sprocket ASA 60 Z=031 |
| PS11A32 | Z=32 | 203,3 | 194,35 | PHS 60-1B32, simplex sprocket ASA 60 Z=032 |
| PS11A34 | Z=34 | 214,6 | 206,46 | PHS 60-1B34, simplex sprocket ASA 60 Z=034 |
| PS11A35 | Z=35 | 221,0 | 212,52 | PHS 60-1B35, simplex sprocket ASA 60 Z=035 |
| PS11A36 | Z=36 | 226,8 | 218,58 | PHS 60-1B36, simplex sprocket ASA 60 Z=036 |
| PS11A37 | Z=37 | 232,9 | 224,64 | PHS 60-1B37, simplex sprocket ASA 60 Z=037 |
| PS11A38 | Z=38 | 239,0 | 230,69 | PHS 60-1B38, simplex sprocket ASA 60 Z=038 |
| PS11A40 | Z=40 | 251,3 | 242,81 | PHS 60-1B40, simplex sprocket ASA 60 Z=040 |
| PS11A50 | Z=50 | 312,3 | 303,39 | PHS 60-1B50, simplex sprocket ASA 60 Z=050 |
| PS11A76 | Z=76 | 469,9 | 760,99 | PHS 60-1B76, simplex sprocket ASA 60 Z=076 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, направляющих и натяжителей, вспомогательную техническую информацию. Если вам необходимо провести расчёт цепной передачи - обращайтесь с техническим заданием к нашим инженерам. Также, вы можете заказать подбор электродвигателей, мотор-редукторов, трапециевидных винтов, турбомуфт, эластичных муфт.
