УкраїнськаЗвёздочка со ступицей 20B-1

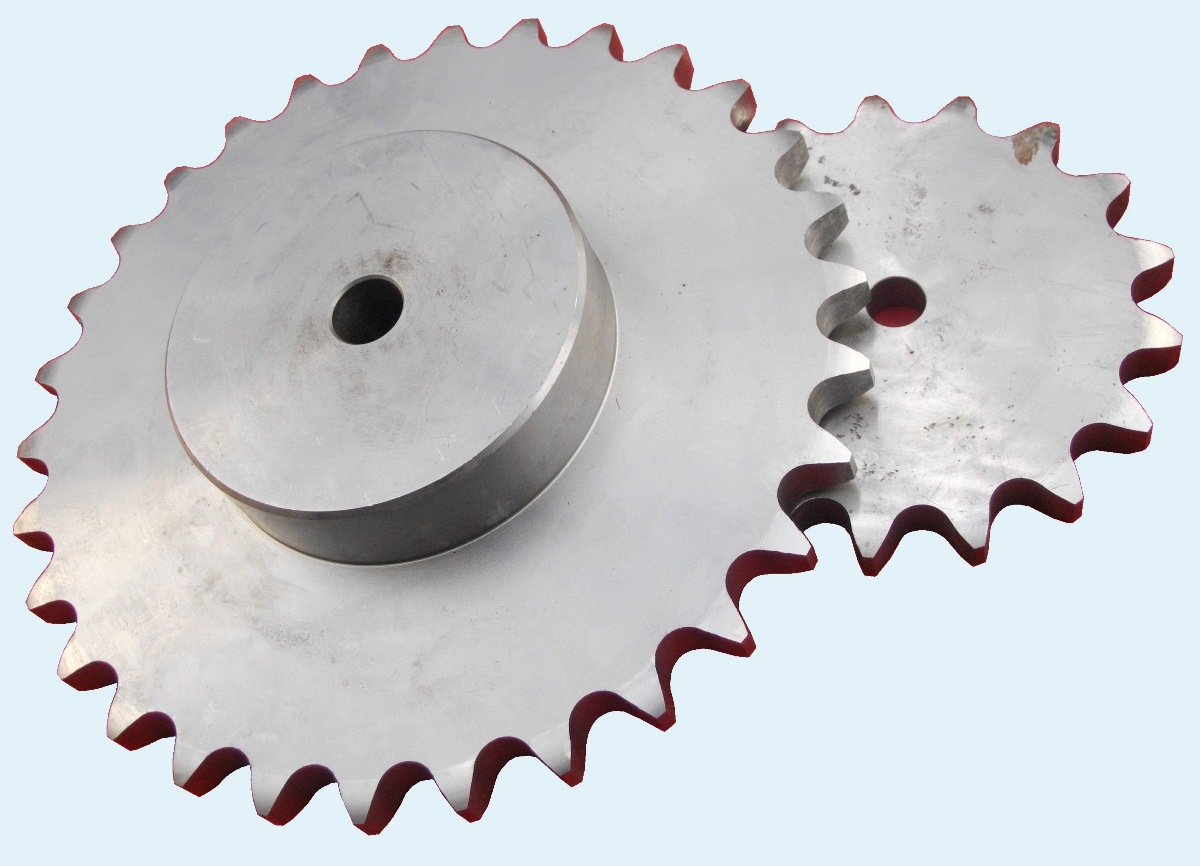

Звёздочка Sati для цепи 20B-1
Цепь 20B1 имеет щаг 31,75 мм, диаметр ролика 19,05 мм. Данные параметры характерны и для цепи американского стандарта ASA 100 / ASA 100H, и могут использовать те же звёздочки. Звёздочки со ступицей изготовлены из стали С45 и по основным рабочим параметрам аналогичны плоским звёздочкам и звёздочкам под втулку тапербуш.
Размеры и маркировки звёздочек для цепи 20B1
| артикул | зубья | Dp, mm | De, mm | дополнительная маркировка |
| Sati PS13008 | Z=8 | 82.96 | 98.1 | simplex sprocket 1"1/4X3/4 Z=008 |
| Sati PS13009 | Z=9 | 92.84 | 108.0 | simplex sprocket 1"1/4X3/4 Z=009 |
| Sati PS13010 | Z=10 | 102.74 | 117.9 | simplex sprocket 1"1/4X3/4 Z=010 |
| Sati PS13011 | Z=11 | 112.68 | 127.8 | simplex sprocket 1"1/4X3/4 Z=011 |
| Sati PS13012 | Z=12 | 122.68 | 137.8 | simplex sprocket 1"1/4X3/4 Z=012 |
| Sati PS13013 | Z=13 | 132.65 | 147.8 | simplex sprocket 1"1/4X3/4 Z=013 |
| Sati PS13014 | Z=14 | 142.68 | 157.8 | simplex sprocket 1"1/4X3/4 Z=014 |
| Sati PS13015 | Z=15 | 152.72 | 167.9 | simplex sprocket 1"1/4X3/4 Z=015 |
| Sati PS13016 | Z=16 | 165.75 | 177.9 | simplex sprocket 1"1/4X3/4 Z=016 |
| Sati PS13017 | Z=17 | 172.78 | 187.9 | simplex sprocket 1"1/4X3/4 Z=017 |
| Sati PS13018 | Z=18 | 182,85 | 198.0 | simplex sprocket 1"1/4X3/4 Z=018 |
| Sati PS13019 | Z=19 | 192,91 | 208.1 | simplex sprocket 1"1/4X3/4 Z=019 |
| Sati PS13020 | Z=20 | 202,98 | 218.1 | simplex sprocket 1"1/4X3/4 Z=020 |
| Sati PS13021 | Z=21 | 213,04 | 228.2 | simplex sprocket 1"1/4X3/4 Z=021 |
| Sati PS13022 | Z=22 | 223,11 | 238.3 | simplex sprocket 1"1/4X3/4 Z=022 |
| Sati PS13023 | Z=23 | 233,17 | 248.3 | simplex sprocket 1"1/4X3/4 Z=023 |
| Sati PS13024 | Z=24 | 243,23 | 258.4 | simplex sprocket 1"1/4X3/4 Z=024 |
| Sati PS13025 | Z=25 | 253,33 | 268.5 | simplex sprocket 1"1/4X3/4 Z=025 |
| Sati PS13026 | Z=26 | 263,40 | 278.6 | simplex sprocket 1"1/4X3/4 Z=026 |
| Sati PS13027 | Z=27 | 273,48 | 288.6 | simplex sprocket 1"1/4X3/4 Z=027 |
| Sati PS13028 | Z=28 | 283,56 | 298.7 | simplex sprocket 1"1/4X3/4 Z=028 |
| Sati PS13029 | Z=29 | 293,65 | 308.8 | simplex sprocket 1"1/4X3/4 Z=029 |
| Sati PS13030 | Z=30 | 303,75 | 318.9 | simplex sprocket 1"1/4X3/4 Z=030 |
| Sati PS13031 | Z=31 | 313,85 | 329.0 | simplex sprocket 1"1/4X3/4 Z=031 |
| Sati PS13032 | Z=32 | 323,91 | 339.1 | simplex sprocket 1"1/4X3/4 Z=032 |
| Sati PS13033 | Z=33 | 334,01 | 349.2 | simplex sprocket 1"1/4X3/4 Z=033 |
| Sati PS13034 | Z=34 | 344,10 | 359.3 | simplex sprocket 1"1/4X3/4 Z=034 |
| Sati PS13035 | Z=35 | 354,20 | 369.4 | simplex sprocket 1"1/4X3/4 Z=035 |
| Sati PS13036 | Z=36 | 364,30 | 379.5 | simplex sprocket 1"1/4X3/4 Z=036 |
| Sati PS13037 | Z=37 | 374,39 | 389.5 | simplex sprocket 1"1/4X3/4 Z=037 |
| Sati PS13038 | Z=38 | 384,49 | 399.6 | simplex sprocket 1"1/4X3/4 Z=038 |
| Sati PS13039 | Z=39 | 394,59 | 409.7 | simplex sprocket 1"1/4X3/4 Z=039 |
| Sati PS13040 | Z=40 | 404,66 | 419.8 | simplex sprocket 1"1/4X3/4 Z=040 |
| Sati PS13042 | Z=42 | 424,88 | 440.0 | simplex sprocket 1"1/4X3/4 Z=042 |
| Sati PS13045 | Z=45 | 455,17 | 470.3 | simplex sprocket 1"1/4X3/4 Z=045 |
| Sati PS13046 | Z=46 | 465,26 | 480.4 | simplex sprocket 1"1/4X3/4 Z=046 |
| Sati PS13048 | Z=48 | 485,46 | 500.6 | simplex sprocket 1"1/4X3/4 Z=048 |
| Sati PS13050 | Z=50 | 505.65 | 520.8 | simplex sprocket 1"1/4X3/4 Z=050 |
| Sati PS13057 | Z=57 | 576,36 | 591.5 | simplex sprocket 1"1/4X3/4 Z=057 |
| Sati PS13060 | Z=60 | 606,65 | 621.8 | simplex sprocket 1"1/4X3/4 Z=060 |
| Sati PS13076 | Z=76 | 768,32 | 783.5 | simplex sprocket 1"1/4X3/4 Z=076 |
| Sati PS13095 | Z=95 | 960,28 | 975.2 | simplex sprocket 1"1/4X3/4 Z=095 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, направляющих и другую вспомогательную информацию. При необходимости провести рачёт цепной либо ременной передачи, подобрать электродвигатели, редукторы, гидромуфты, салазки электродвигателей, натяжители цепей, кулачковые муфты - обращайтесь с техническим заданием к нашим инженерам.
