Звёздочка 08B-2 двухрядная

звёздочка двухрядная

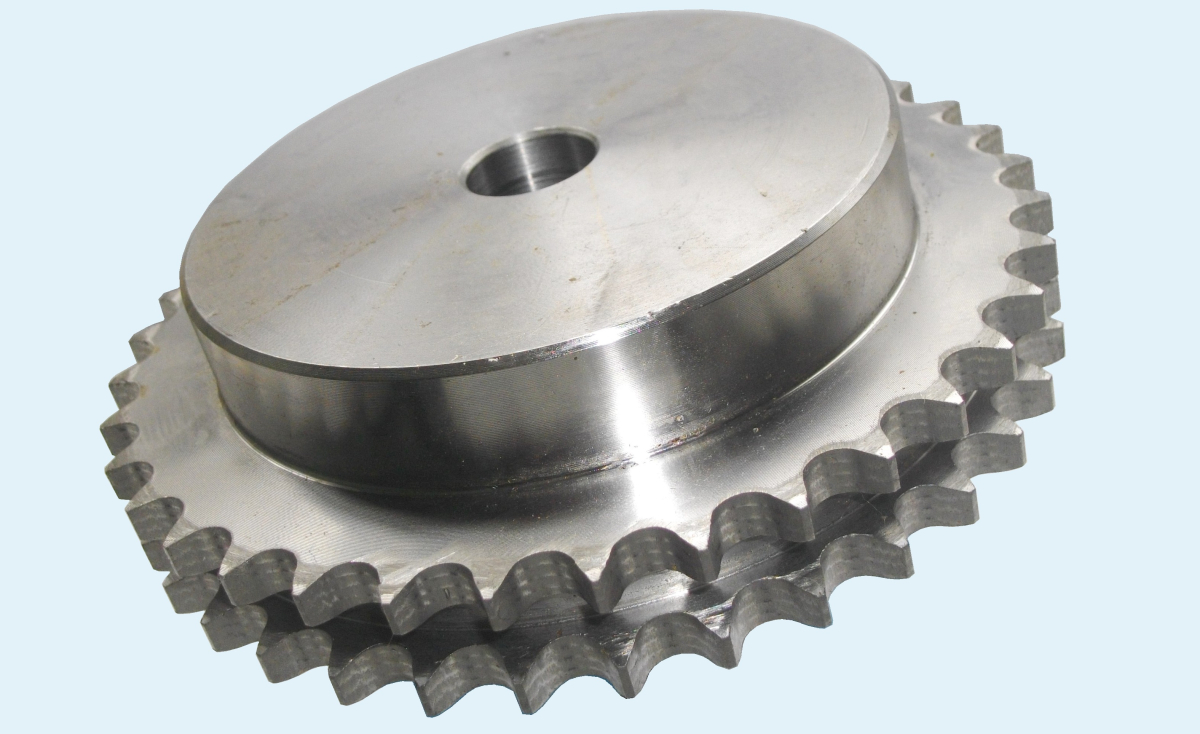

Двухрядная звёздочка Sati со ступицей, для приводной роликовой цепи 08B-2 ( 2пр-12,7)

купить звёздочку цепи Renold

Звёздочки изготовлены из стали, зубья без термообработки, посадочное место не обработано. Если вам необходима звёздочка с посадочным отверстием и шпоночным пазом - рекомендуем обратить внимание на звёздочки с готовым посадочным отверстием и на звёздочки с монтажными втулками.

Основные размеры двухрядных звёздочке для цепи 08B-2 и их распространённые маркировки:

 артикул Z
 зубья
 De Dp d D Дополнительная маркировка
 Sati PD09008 8 37.2 33,18 20 10 08B-2/Z=8, PHS 08B-2B8
 Sati PD09009 9 41.0 37,13 24 10 08B-2/Z=9, PHS 08B-2B9
 Sati PD09010 10 45.2 41,10 26 10 08B-2/Z=10, PHS 08B-2B10
 Sati PD09011 11 48.7 45,07 29 10 08B-2/Z=11, PHS 08B-2B11
 Sati PD09012 12 53.0 49,07 33 10 08B-2/Z=12, PHS 08B-2B12
 Sati PD09013 13 57.4 53,06 37 10 08B-2/Z=13, PHS 08B-2B13
 Sati PD09014 14 61.8 57,07 41 10 08B-2/Z=14, PHS 08B-2B14
 Sati PD09015 15 65.5 61,09 45 10 08B-2/Z=15, PHS 08B-2B15
 Sati PD09016 16 69.5 65,10 50 12 08B-2/Z=16, PHS 08B-2B16
 Sati PD09017 17 73.6 69,11 52 12 08B-2/Z=17, PHS 08B-2B17
 Sati PD09018 18 77.8 73,14 56 12 08B-2/Z=18, PHS 08B-2B18
 Sati PD09019 19 81.7 77,16 60 12 08B-2/Z=19, PHS 08B-2B19
 Sati PD09020 20 85.8 81,19 64 12 08B-2/Z=20, PHS 08B-2B20
 Sati PD09021 21 89.7 85,22 68 12 08B-2/Z=21, PHS 08B-2B21
 Sati PD09022 22 93.8 89,24 70 12 08B-2/Z=22, PHS 08B-2B22
 Sati PD09023 23 98.2 93,27 70 14 08B-2/Z=23, PHS 08B-2B23
 Sati PD09024 24 101.8 97,29 70 14 08B-2/Z=24, PHS 08B-2B24
 Sati PD09025 25 105.8 101,33 70 14 08B-2/Z=25, PHS 08B-2B25
 Sati PD09026 26 110.0 105,36 70 16 08B-2/Z=26, PHS 08B-2B26
 Sati PD09027 27 114.0 109,40 70 16 08B-2/Z=27, PHS 08B-2B27
 Sati PD09028 28 118.0 113,42 70 16 08B-2/Z=28, PHS 08B-2B28
 Sati PD09029 29 122.0 117,46 80 16 08B-2/Z=29, PHS 08B-2B29
 Sati PD09030 30 126.1 121,50 80 16 08B-2/Z=30, PHS 08B-2B30
 Sati PD09031 31 130.2 125,54 90 16 08B-2/Z=31, PHS 08B-2B31
 Sati PD09032 32 134.3 129,56 90 16 08B-2/Z=32, PHS 08B-2B32
 Sati PD09033 33 138.3 133,60 90 16 08B-2/Z=33, PHS 08B-2B33
 Sati PD09034 34 142.6 137,64 90 16 08B-2/Z=34, PHS 08B-2B34
 Sati PD09035 35 146.7 141,68 90 16 08B-2/Z=35, PHS 08B-2B35
 Sati PD09036 36 151.0 145,72 90 16 08B-2/Z=36, PHS 08B-2B36
 Sati PD09037 37 154.6 149,76 90 16 08B-2/Z=37, PHS 08B-2B37
 Sati PD09038 38 158.6 153,80 90 16 08B-2/Z=38, PHS 08B-2B38
 Sati PD09039 39 162.7 157,83 90 16 08B-2/Z=39, PHS 08B-2B39
 Sati PD09040 40 166.8 161,87 90 16 08B-2/Z=40, PHS 08B-2B40
 Sati PD09042 42 175.4 169,95 88 20 08B-2/Z=42, PHS 08B-2B42
 Sati PD09045 45 188.0 182,07 88 20 08B-2/Z=45, PHS 08B-2B45
 Sati PD09046 46 192.1 186,10 88 20 08B-2/Z=46, PHS 08B-2B46
 Sati PD09048 48 200.3 194,18 88 20 08B-2/Z=48, PHS 08B-2B48
 Sati PD09050 50 208.3 202,26 88 20 08B-2/Z=50, PHS 08B-2B50
 Sati PD09057 57 236.4 230,54 88 20 08B-2/Z=57, PHS 08B-2B57
 Sati PD09060 60 248.6 242,66 88 20 08B-2/Z=60, PHS 08B-2B60
 Sati PD09076 76 313.3 307,33 88 25 08B-2/Z=76, PHS 08B-2B76
 Sati PD09095 95 390.1 384,11 108 25 08B-2/Z=95, PHS 08B-2B95

Звёздочка Sati для роликовой двухрядной цепи с шагом 12,7 мм - 08B-2 прекрасно работает с цепями Tsubaki, Renold SD, Wippermann, Sati, Regina, Challenge, Fenner, Donghua, UniBear и могут заменить звёздочки SKF, Sit, KettenWulf, Martin, Rexnord, Baldor, Sedis, Chiaravalli, BEA.

Для комплектации приводов и построения редукторных механизмов вы сможете купить нержавеющие цепи, цепи с прямыми пластинами, соединительные звенья и переходные звенья цепей, натяжители и направляющие, бесшпоночные муфты, зубчатые ремни HTD, зубчатые шкивы HTD, фиксирующие планки зубчатых ремней, червячные редукторы NMRV, конические угловые редукторы, электродвигатели с тормозом и запчасти к ним, клиновые шкивы для ремней Z/10 A/13 B/17 C/22 и клиновые ремни различных профилей (XPZ, XPA, XPB, XPC).

Обратившись к нашим инженерам вы сможете заказать расчёт цепной передачи и расчёт ременной передачи. На страницах нашего сайта вы найдёте PDF-каталоги и вспомогательную техническую информацию.
