Зубчатый ремень с шевронным зубом

зубчатый ремень с шевронным зубом

Приводной шевронный зубчатый ремень

Зубчатые ремни с шевронным зубом, несмотря на специфичность своей конструкции, иногда находят применение в промышленном оборудовании. Наиболее они популярны в североамериканском оборудовании, но встречаются и в европейском. К преимуществам ремней с шевронным зубом можно отнести плавный ход и тишину работы, а также отсутствие на шкивах направляющих бортиков (этим они похожи на ремни с круговым зубом и на ремни с шахматным расположением зубов). Максимальная рабочая скорость ремня - 50 метров в секунду.

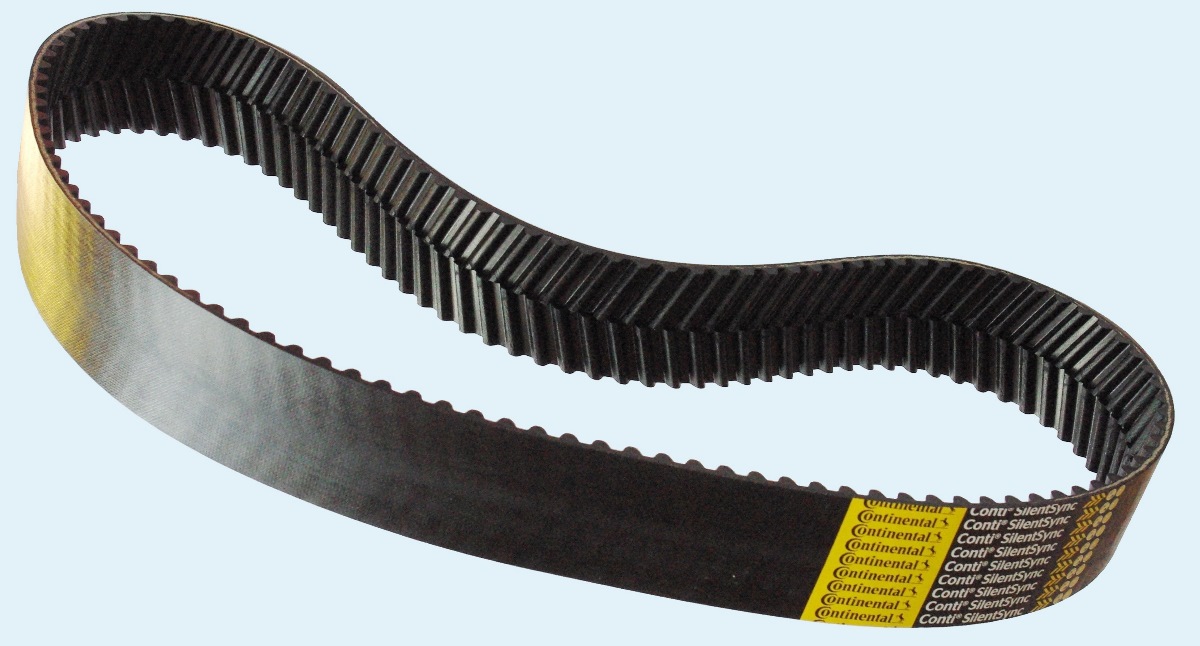

ремень Conti Silentsync

Ширина зубчатого ремня и шаг зуба закодированы с помощью цвета и буквенного обозначения. Приведём перечень возможных конструкций и их маркировки:

Зубчатый шевронный ремень Yellow (жёлтый) - обозначается буквой Y, имеет шаг зуба 8 мм и ширину ремня 16 мм

 обозначаение количество
 зубов		 длина,
 мм		 дополнительная
 маркировка
 Eagle Y-640 80 640 640-Y-8M-16
 Eagle Y-720 90 720 720-Y-8M-16
 Eagle Y-800 100 800 800-Y-8M-16
 Eagle Y-896 112 896 896-Y-8M-16
 Eagle Y-1000 125 1000 1000-Y-8M-16
 Eagle Y-1120 140 1120 1120-Y-8M-16
 Eagle Y-1200 150 1200 1200-Y-8M-16
 Eagle Y-1280 160 1280 1280-Y-8M-16
 Eagle Y-1440 180 1440 1440-Y-8M-16
 Eagle Y-1600 200 1600 1600-Y-8M-16
 Eagle Y-1792 224 1792 1792-Y-8M-16
 Eagle Y-2000 250 2000 2000-Y-8M-16
 Eagle Y-2240 280 2240 2240-Y-8M-16
 Eagle Y-2400 300 2400 2400-Y-8M-16

White (белый) - обозначается буквой W, имеет шаг зуба 8 мм и ширину ремня 32 мм

 обозначаение количество
 зубов		 длина,
 мм		 дополнительная
 маркировка
 Eagle W-640 80 640 640-W-8M-32
 Eagle W-720 90 720 720-W-8M-32
 Eagle W-800 100 800 800-W-8M-32
 Eagle W-896 112 896 896-W-8M-32
 Eagle W-1000 125 1000 1000-W-8M-32
 Eagle W-1120 140 1120 1120-W-8M-32
 Eagle W-1200 150 1200 1200-W-8M-32
 Eagle W-1280 160 1280 1280-W-8M-32
 Eagle W-1440 180 1440 1440-W-8M-32
 Eagle W-1600 200 1600 1600-W-8M-32
 Eagle W-1792 224 1792 1792-W-8M-32
 Eagle W-2000 250 2000 2000-W-8M-32
 Eagle W-2240 280 2240 2240-W-8M-32
 Eagle W-2400 300 2400 2400-W-8M-32



Зубчатый шевронный ремень Purple (пурпупный) - обозначается буквой P, имеет шаг зуба 8 мм и ширину ремня 64 мм

 обозначаение количество
 зубов		 длина,
 мм		 дополнительная
 маркировка
 Eagle P-720 90 720 720-P-8M-64
 Eagle P-800 100 800 800-P-8M-64
 Eagle P-896 112 896 896-P-8M-64
 Eagle P-1000 125 1000 1000-P-8M-64
 Eagle P-1120 140 1120 1120-P-8M-64
 Eagle P-1200 150 1200 1200-P-8M-64
 Eagle P-1280 160 1280 1280-P-8M-64
 Eagle P-1360 170 1360 1360-P-8M-64
 Eagle P-1440 180 1440 1440-P-8M-64
 Eagle P-1600 200 1600 1600-P-8M-64



Blue (синий) - обозначается буквой B, имеет шаг зуба 14 мм и ширину ремня 35 мм

 обозначаение количество
 зубов		 длина,
 мм		 дополнительная
 маркировка
 Eagle B-994 71 994 994-B-14M-35
 Eagle B-1120 80 1120 1120-B-14M-35
 Eagle B-1190 85 1190 1190-B-14M-35
 Eagle B-1260 90 1260 1260-B-14M-35
 Eagle B-1400 100 1400 1400-B-14M-35
 Eagle B-1568 112 1568 1568-B-14M-35
 Eagle B-1750 125 1750 1750-B-14M-35
 Eagle B-1960 140 1960 1960-B-14M-35
 Eagle B-2100 150 2100 2100-B-14M-35
 Eagle B-2240 160 2240 2240-B-14M-35
 Eagle B-2380 170 2380 2380-B-14M-35
 Eagle B-2520 180 2520 2520-B-14M-35
 Eagle B-2660 190 2660 2660-B-14M-35
 Eagle B-2800 200 2800 2800-B-14M-35
 Eagle B-3136 224 3136 3136-B-14M-35
 Eagle B-3304 236 3304 3304-B-14M-35
 Eagle B-3500 250 3500 3500-B-14M-35
 Eagle B-3920 280 3920 3920-B-14M-35

Зубчатый шевронный ремень Green (зеленый) - обозначается буквой G, имеет шаг зуба 14 мм и ширину ремня 52.5 мм

 обозначаение количество
 зубов		 длина,
 мм		 дополнительная
 маркировка
 Eagle G-994 71 994 994-G-14M-52.5
 Eagle G-1120 80 1120 1120-G-14M-52.5
 Eagle G-1190 85 1190 1190-G-14M-52.5
 Eagle G-1260 90 1260 1260-G-14M-52.5
 Eagle G-1400 100 1400 1400-G-14M-52.5
 Eagle G-1568 112 1568 1568-G-14M-52.5
 Eagle G-1750 125 1750 1750-G-14M-52.5
 Eagle G-1960 140 1960 1960-G-14M-52.5
 Eagle G-2100 150 2100 2100-G-14M-52.5
 Eagle G-2240 160 2240 2240-G-14M-52.5
 Eagle G-2380 170 2380 2380-G-14M-52.5
 Eagle G-2520 180 2520 2520-G-14M-52.5
 Eagle G-2660 190 2660 2660-G-14M-52.5
 Eagle G-2800 200 2800 2800-G-14M-52.5
 Eagle G-3136 224 3136 3136-G-14M-52.5
 Eagle G-3304 236 3304 3304-G-14M-52.5
 Eagle G-3500 250 3500 3500-G-14M-52.5
 Eagle G-3920 280 3920 3920-G-14M-52.5


зубчатый ремень

Зубчатый шевронный ремень Orange (оранжевый) - обозначается буквой O, имеет шаг зуба 14 мм и ширину зубчатого ремня 70 мм

 обозначаение количество
 зубов		 длина,
 мм		 вспомогательная
 маркировка
 Eagle O-1120 80 1120 1120-O-14M-70
 Eagle O-1190 85 1190 1190-O-14M-70
 Eagle O-1260 90 1260 1260-O-14M-70
 Eagle O-1400 100 1400 1400-O-14M-70
 Eagle O-1568 112 1568 1568-O-14M-70
 Eagle O-1750 125 1750 1750-O-14M-70
 Eagle O-1960 140 1960 1960-O-14M-70
 Eagle O-2100 150 2100 2100-O-14M-70
 Eagle O-2240 160 2240 2240-O-14M-70
 Eagle O-2380 170 2380 2380-O-14M-70
 Eagle O-2520 180 2520 2520-O-14M-70
 Eagle O-2660 190 2660 2660-O-14M-70
 Eagle O-2800 200 2800 2800-O-14M-70
 Eagle O-3136 224 3136 3136-O-14M-70
 Eagle O-3304 236 3304 3304-O-14M-70
 Eagle O-3500 250 3500 3500-O-14M-70
 Eagle O-3920 280 3920 3920-O-14M-70



Зубчатый шевронный ремень Red (красный) - обозначается буквой R, имеет шаг зуба 14 мм и ширину ремня 105 мм

 обозначаение количество
 зубов		 длина,
 мм		 вспомогательная
 маркировка
 Eagle R-1260 90 1260 1260-R-14M-105
 Eagle R-1400 100 1400 1400-R-14M-105
 Eagle R-1568 112 1568 1568-R-14M-105
 Eagle R-1750 125 1750 1750-R-14M-105
 Eagle R-1960 140 1960 1960-R-14M-105
 Eagle R-2100 150 2100 2100-R-14M-105
 Eagle R-2240 160 2240 2240-R-14M-105
 Eagle R-2380 170 2380 2380-R-14M-105
 Eagle R-2520 180 2520 2520-R-14M-105
 Eagle R-2660 190 2660 2660-R-14M-105
 Eagle R-2800 200 2800 2800-R-14M-105
 Eagle R-3136 224 3136 3136-R-14M-105
 Eagle R-3304 236 3304 3304-R-14M-105
 Eagle R-3500 250 3500 3500-R-14M-105
 Eagle R-3920 280 3920 3920-R-14M-105

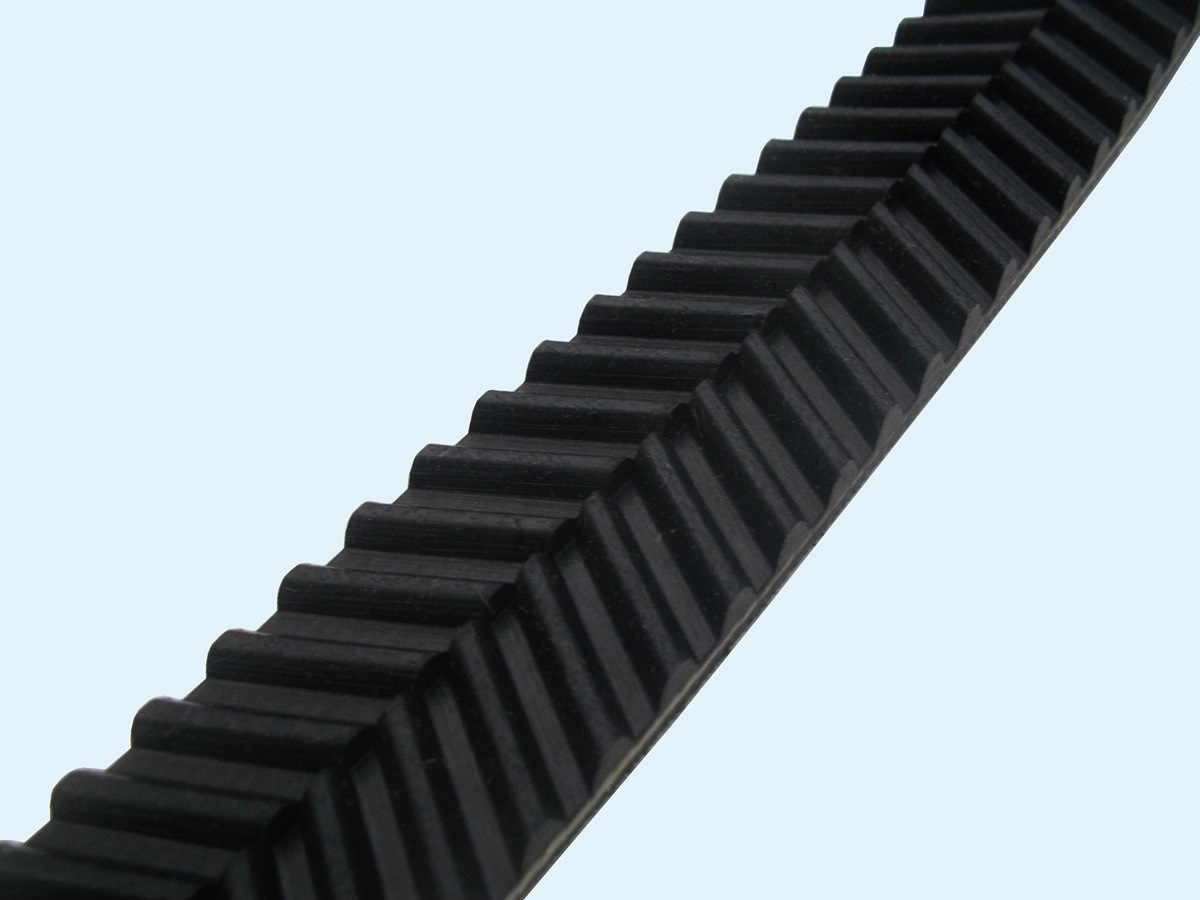

Conti SilentSync
Для построения приводов и транспортёров вы также можете приобрести зубчатые шкивы, монтажные втулки, натяжители ремней, приводные звёздочки, натяжные звёздочки, цепи, электродвигатели с тормозом, гидромуфты, полиуретановые зубчатые ремни с наваренными креплениями, рулонные зубчатые ремни с концевыми пластинами, карданные шарниры, зубчатые цепи и приводные колёса зубчатых цепей, редукторы и мотор-редукторы.

На страницах нашего сайта вы можете скачать PDF-каталоги и вспомогательную техническую информацию. Обратившись к нашим инженерам вы можете запросить помощь в расчёте ременных передач и подборе шкивов.
