Українськазвёздочка без ступицы для цепи 24B-1

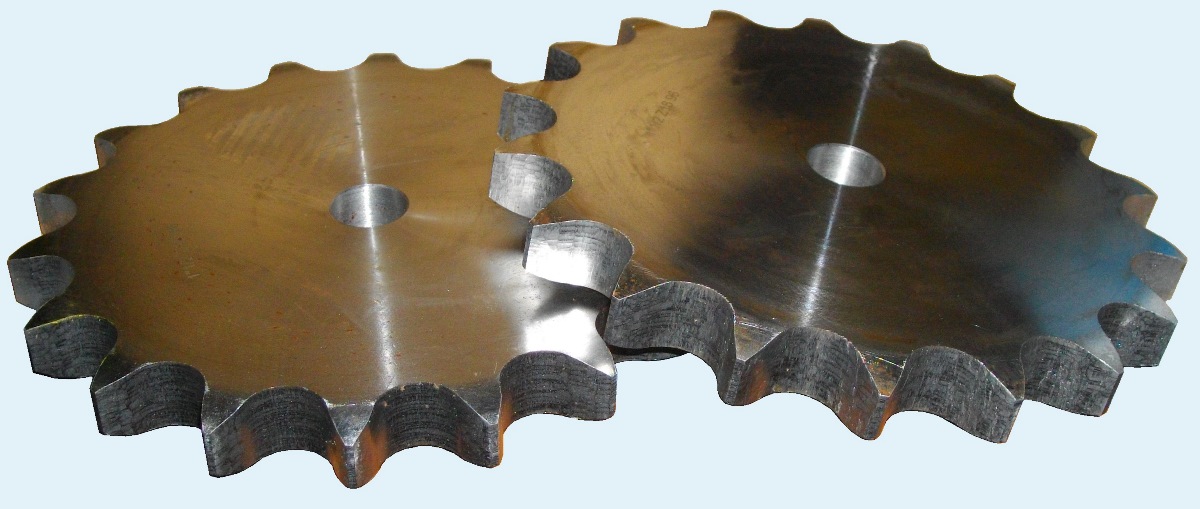

Плоская хвёздочка Sati spa для цепи 24B-1 - шаг 38,1 мм, диаметр ролика 25,4 мм
Размеры и обозначения плоских звёздочек Sati для цепи 24В-1
| артикул | зубья | Dp, мм | De, мм | дополнительные маркировки |
| Sati CS14008 | Z=8 | 99,55 | 115,0 | PHS 24B-1A8 |
| Sati CS14009 | Z=9 | 111,40 | 126,4 | PHS 24B-1A9 |
| Sati CS14010 | Z=10 | 123,29 | 138,0 | PHS 24B-1A10 |
| Sati CS14011 | Z=11 | 135,21 | 150,0 | PHS 24B-1A11 |
| Sati CS14012 | Z=12 | 147,22 | 162,0 | PHS 24B-1A12 |
| Sati CS14013 | Z=13 | 159,18 | 174,2 | PHS 24B-1A13 |
| Sati CS14014 | Z=14 | 171,22 | 186,2 | PHS 24B-1A14 |
| Sati CS14015 | Z=15 | 183,26 | 198,2 | PHS 24B-1A15 |
| Sati CS14016 | Z=16 | 195,30 | 210,3 | PHS 24B-1A16 |
| Sati CS14017 | Z=17 | 207,34 | 222,3 | PHS 24B-1A17 |
| Sati CS14018 | Z=18 | 219,42 | 234,3 | PHS 24B-1A18 |
| Sati CS14019 | Z=19 | 231,49 | 246,5 | PHS 24B-1A19 |
| Sati CS14020 | Z=20 | 243,57 | 258,6 | PHS 24B-1A20 |
| Sati CS14021 | Z=21 | 255,65 | 270,6 | PHS 24B-1A21 |
| Sati CS14022 | Z=22 | 267,73 | 282,7 | PHS 24B-1A22 |
| Sati CS14023 | Z=23 | 279,80 | 294,8 | PHS 24B-1A23 |
| Sati CS14024 | Z=24 | 291,88 | 306,8 | PHS 24B-1A24 |
| Sati CS14025 | Z=25 | 304,00 | 319,0 | PHS 24B-1A25 |
| Sati CS14026 | Z=26 | 316,08 | 331,0 | PHS 24B-1A26 |
| Sati CS14027 | Z=27 | 328,19 | 343,2 | PHS 24B-1A27 |
| Sati CS14028 | Z=28 | 340,27 | 355,2 | PHS 24B-1A28 |
| Sati CS14029 | Z=29 | 352,38 | 367,3 | PHS 24B-1A29 |
| Sati CS14030 | Z=30 | 364,50 | 379,5 | PHS 24B-1A30 |
| Sati CS14031 | Z=31 | 376,62 | 391,6 | PHS 24B-1A31 |
| Sati CS14032 | Z=32 | 388,69 | 403,7 | PHS 24B-1A32 |
| Sati CS14033 | Z=33 | 400,81 | 415,8 | PHS 24B-1A33 |
| Sati CS14034 | Z=34 | 412,93 | 427,8 | PHS 24B-1A34 |
| Sati CS14035 | Z=35 | 425,04 | 440,0 | PHS 24B-1A35 |
| Sati CS14036 | Z=36 | 437,16 | 452,0 | PHS 24B-1A36 |
| Sati CS14037 | Z=37 | 449,27 | 464,2 | PHS 24B-1A37 |
| Sati CS14038 | Z=38 | 461,39 | 476,2 | PHS 24B-1A38 |
| Sati CS14039 | Z=39 | 473,50 | 488,5 | PHS 24B-1A39 |
| Sati CS14040 | Z=40 | 485,62 | 500,6 | PHS 24B-1A40 |
| Sati CS14041 | Z=41 | 497,74 | 512,6 | PHS 24B-1A41 |
| Sati CS14042 | Z=42 | 508,85 | 524,7 | PHS 24B-1A42 |
| Sati CS14043 | Z=43 | 521,97 | 536,8 | PHS 24B-1A43 |
| Sati CS14044 | Z=44 | 534,08 | 549,0 | PHS 24B-1A44 |
| Sati CS14045 | Z=45 | 546,20 | 561,2 | PHS 24B-1A45 |
| Sati CS14046 | Z=46 | 558,32 | 573,3 | PHS 24B-1A46 |
| Sati CS14047 | Z=47 | 570,43 | 585,4 | PHS 24B-1A47 |
| Sati CS14048 | Z=48 | 582,55 | 597,4 | PHS 24B-1A48 |
| Sati CS14049 | Z=49 | 594,66 | 609,5 | PHS 24B-1A49 |
| Sati CS14050 | Z=50 | 606,78 | 621,7 | PHS 24B-1A50 |
| Sati CS14051 | Z=51 | 618,89 | 633,8 | PHS 24B-1A51 |
| Sati CS14052 | Z=52 | 631,01 | 646,0 | PHS 24B-1A52 |
| Sati CS14053 | Z=53 | 643,13 | 658,0 | PHS 24B-1A53 |
| Sati CS14054 | Z=54 | 655,25 | 670,2 | PHS 24B-1A54 |
| Sati CS14055 | Z=55 | 667,40 | 682,3 | PHS 24B-1A55 |
| Sati CS14056 | Z=56 | 679,50 | 694,4 | PHS 24B-1A56 |
| Sati CS14057 | Z=57 | 691,73 | 708,5 | PHS 24B-1A58 |
| Sati CS14058 | Z=58 | 703,74 | 718,6 | PHS 24B-1A58 |
| Sati CS14059 | Z=59 | 715,86 | 730,7 | PHS 24B-1A59 |
| Sati CS14060 | Z=60 | 727,97 | 742,8 | PHS 24B-1A60 |
| Sati CS14062 | Z=62 | 752,24 | 767,2 | PHS 24B-1A62 |
| Sati CS14064 | Z=64 | 776,48 | 791,3 | PHS 24B-1A64 |
| Sati CS14065 | Z=65 | 788,59 | 803,4 | PHS 24B-1A65 |
| Sati CS14066 | Z=66 | 800,17 | 815,6 | PHS 24B-1A66 |
| Sati CS14068 | Z=68 | 824,98 | 839,8 | PHS 24B-1A68 |
| Sati CS14070 | Z=70 | 749,21 | 864,2 | PHS 24B-1A70 |
| Sati CS14072 | Z=72 | 873,48 | 888,4 | PHS 24B-1A72 |
| Sati CS14075 | Z=75 | 909,83 | 924,8 | PHS 24B-1A75 |
| Sati CS14076 | Z=76 | 921,98 | 936,9 | PHS 24B-1A76 |
| Sati CS14080 | Z=80 | 970,44 | 985,4 | PHS 24B-1A80 |
| Sati CS14085 | Z=85 | 1031,10 | 1046,0 | PHS 24B-1A85 |
| Sati CS14095 | Z=95 | 1152,33 | 1167,3 | PHS 24B-1A95 |
На страницах нашего сайта вы можете скачать PDF-каталоги цепей, звёздочек и других компанентов привода. Обращайтесь к нашим инженерам за получением коммерческих предложений, проведением расчёта цепных передач, а также подбора компонентов цепного привода согласно технического задания.
