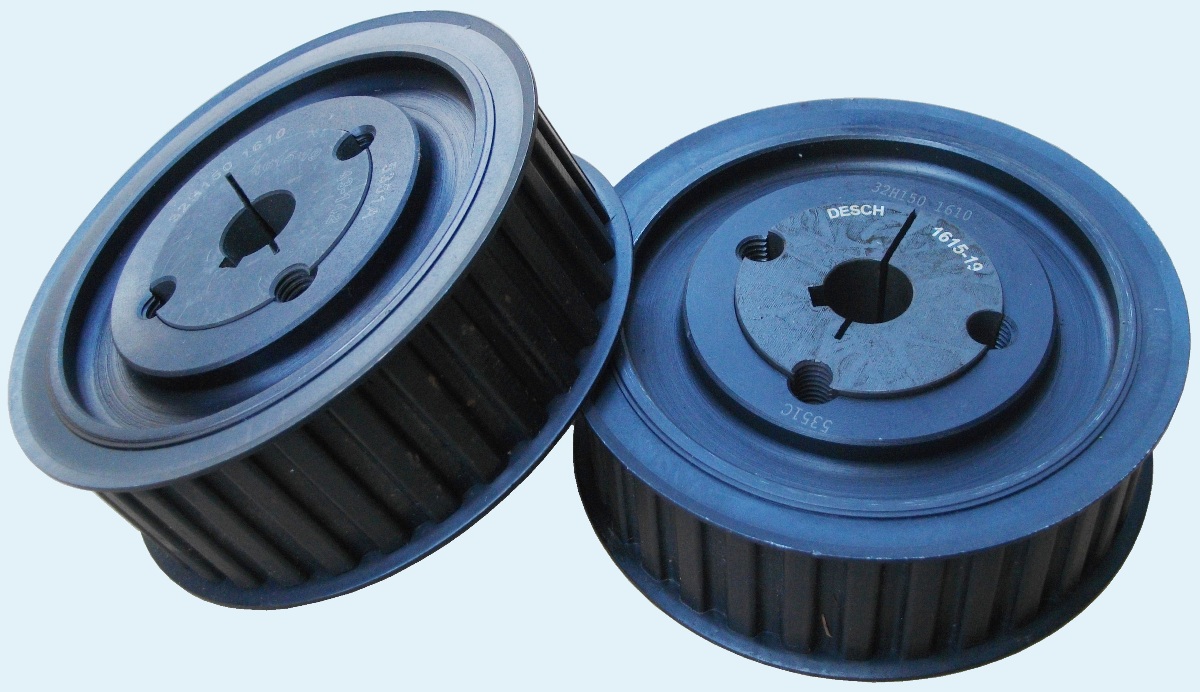

Зубчатые шкивы Sati профиля H с монтажом на коническую монтажную втулку Taper Bush.
Шаг зуба 12,7 мм, трапециевидная форма зуба - это эффективное решение для построения компактного привода на зубчатых ремнях. Линейка зубчатых шкивов H (T=1/2") имеет широкий диапазон стандартных ширин и количества зубов, благодаря этому вы сможете изготовить ременную передачу с необходииым передаточным числом.
Размеры и обозначения зубчатых шкивов Sati H с втулками Taper lock
Зубчатый шкив для ремня H, ширина ремня 25,4 мм
| маркировка | артикул | Dp. mm | De, mm | Df, mm | вспомогательная маркировка |
| 016H100 (TB 1108) | TH10016 | 64.68 | 63,31 | 70 | 16H100 1108, H Z=016/100 TB1108 |
| 018H100 (TB 1210) | TH10018 | 72,77 | 71,39 | 79 | 18H100 1210, H Z=018/100 TB1210 |
| 019H100 (TB 1210) | TH10019 | 76,81 | 75,44 | 82.5 | 19H100 1210, H Z=019/100 TB1210 |
| 020H100 (TB 1210) | TH10020 | 80,55 | 79,48 | 87 | 20H100 1210, H Z=020/100 TB1210 |
| 021H100 (TB 1210) | TH10021 | 84,89 | 83,52 | 91 | 21H100 1210, H Z=021/100 TB1210 |
| 022H100 (TB 1210) | TH10022 | 88,94 | 87,56 | 94 | 22H100 1210, H Z=022/100 TB1210 |
| 023H100 (TB 1610) | TH10023 | 92,98 | 91,61 | 97 | 23H100 1610, H Z=023/100 TB1210 |
| 024H100 (TB 1610) | TH10024 | 97,02 | 95,65 | 102 | 24H100 1610, H Z=024/100 TB1610 |
| 025H100 (TB 1610) | TH10025 | 101,06 | 99,69 | 106 | 25H100 1610, H Z=025/100 TB1610 |
| 026H100 (TB 1610) | TH10026 | 105,11 | 103,73 | 112 | 26H100 1610, H Z=026/100 TB1610 |
| 027H100 (TB 1610) | TH10027 | 109,15 | 107,78 | 115 | 27H100 1610, H Z=027/100 TB1610 |
| 028H100 (TB 1610) | TH10028 | 113,19 | 111,82 | 120 | 28H100 1610, H Z=028/100 TB1610 |
| 030H100 (TB 1610) | TH10030 | 121,28 | 119,90 | 128 | 30H100 1610, H Z=030/100 TB1610 |
| 032H100 (TB 1610) | TH10032 | 129,36 | 127,99 | 135 | 32H100 1610, H Z=032/100 TB1610 |
| 036H100 (TB 1610) | TH10036 | 145,53 | 144,16 | 150 | 36H100 1610, H Z=036/100 TB1610 |
| 040H100 (TB 1610) | TH10040 | 161,70 | 160,33 | 168 | 40H100 1610, H Z=040/100 TB1610 |
| 044H100 (TB 2012) | TH10044 | 177,87 | 176,50 | 184 | 44H100 2012, H Z=044/100 TB2012 |
| 048H100 (TB 2012) | TH10048 | 194,04 | 192,67 | 200 | 48H100 2012, H Z=048/100 TB2012 |
| 060H100 (TB 2012) | TH10060 | 242,55 | 241,18 | - | 60H100 2012, H Z=060/100 TB2012 |
| 072H100 (TB 2012) | TH10072 | 291,06 | 289,69 | - | 72H100 2012, H Z=072/100 TB2012 |
| 084H100 (TB 2012) | TH10084 | 339,57 | 338,20 | - | 84H100 2012, H Z=084/100 TB2012 |
| 096H100 (TB 2517) | TH10096 | 388,08 | 386,71 | - | 96H100 2517, H Z=096/100 TB2517 |
| 120H100 (TB 2517) | TH10120 | 485,10 | 483,73 | - | 120H100 2517, H Z=120/100 TB2517 |
Зубчатый шкив для ремня H, ширина ремня 38,1 мм
| маркировка | артикул | Dp. mm | De, mm | Df, mm | вспомогательная маркировка |
| 018H150 (TB 1210) | TH15018 | 72,77 | 71,39 | 79 | 18H150 1210, H Z=018/150 TB1210 |
| 019H150 (TB 1210) | TH15019 | 76,81 | 75,44 | 82.5 | 19H150 1210, H Z=019/150 TB1210 |
| 020H150 (TB 1210) | TH15020 | 80,55 | 79,48 | 87 | 20H150 1210, H Z=020/150 TB1210 |
| 021H150 (TB 1210) | TH15021 | 84,89 | 83,52 | 91 | 21H150 1210, H Z=021/150 TB1210 |
| 022H150 (TB 1210) | TH15022 | 88,94 | 87,56 | 94 | 22H150 1210, H Z=022/150 TB1210 |
| 023H150 (TB 1610) | TH15023 | 92,98 | 91,61 | 97 | 23H150 1610, H Z=023/150 TB1610 |
| 024H150 (TB 1610) | TH15024 | 97,02 | 95,65 | 102 | 24H150 1610, H Z=024/150 TB1610 |
| 025H150 (TB 1610) | TH15025 | 101,06 | 99,69 | 106 | 25H150 1610, H Z=025/150 TB1610 |
| 026H150 (TB 1610) | TH15026 | 105,11 | 103,73 | 112 | 26H150 1610, H Z=026/150 TB1610 |
| 027H150 (TB 1610) | TH15027 | 109,15 | 107,78 | 115 | 27H150 1610, H Z=027/150 TB1610 |
| 028H150 (TB 1610) | TH15028 | 113,19 | 111,82 | 120 | 28H150 1610, H Z=028/150 TB1610 |
| 030H150 (TB 1610) | TH15030 | 121,28 | 119,90 | 128 | 30H150 1610, H Z=030/150 TB1610 |
| 032H150 (TB 1610) | TH15032 | 129,36 | 127,99 | 135 | 32H150 1610, H Z=032/150 TB1610 |
| 036H150 (TB 1610) | TH15036 | 145,53 | 144,16 | 150 | 36H150 1610, H Z=036/150 TB1610 |
| 040H150 (TB 1610) | TH15040 | 161,70 | 160,33 | 168 | 40H150 1610, H Z=040/150 TB1610 |
| 044H150 (TB 2012) | TH15044 | 177,87 | 176,50 | 184 | 44H150 2012, H Z=044/150 TB2012 |
| 048H150 (TB 2012) | TH15048 | 194,04 | 192,67 | 200 | 48H150 2012, H Z=048/150 TB2012 |
| 060H150 (TB 2012) | TH15060 | 242,55 | 241,18 | - | 60H150 2012, H Z=060/150 TB2012 |
| 072H150 (TB 2012) | TH15072 | 291,06 | 289,69 | - | 72H150 2012, H Z=072/150 TB2012 |
| 084H150 (TB 2012) | TH15084 | 339,57 | 338,20 | - | 84H150 2012, H Z=084/150 TB2012 |
| 096H150 (TB 2517) | TH15096 | 388,08 | 386,71 | - | 96H150 2517, H Z=096/150 TB2517 |
| 120H150 (TB 2517) | TH73120 | 485,10 | 483,73 | - | 120H150 251, H Z=120/150 TB25177 |
Зубчатый шкив для ремня H, ширина ремня 50,8 мм
| маркировка | артикул | Dp. mm | De, mm | Df, mm | вспомогательная маркировка |
| 018H200 (TB 1210) | TH10018 | 72,77 | 71,39 | 79 | 18H100 1210 |
| 019H200 (TB 1210) | TH10019 | 76,81 | 75,44 | 82.5 | 19H100 1210 |
| 020H200 (TB 1210) | TH10020 | 80,55 | 79,48 | 87 | 20H100 1210 |
| 021H200 (TB 1210) | TH10021 | 84,89 | 83,52 | 91 | 21H100 1210 |
| 022H100 (TB 1210) | TH10022 | 88,94 | 87,56 | 94 | 22H100 1210 |
| 023H100 (TB 1610) | TH10023 | 92,98 | 91,61 | 97 | 23H100 1610 |
| 024H100 (TB 1610) | TH10024 | 97,02 | 95,65 | 102 | 24H100 1610 |
| 025H100 (TB 1610) | TH10025 | 101,06 | 99,69 | 106 | 25H100 1610 |
| 026H100 (TB 1610) | TH10026 | 105,11 | 103,73 | 112 | 26H100 1610 |
| 027H100 (TB 1610) | TH10027 | 109,15 | 107,78 | 115 | 27H100 1610 |
| 028H100 (TB 1610) | TH10028 | 113,19 | 111,82 | 120 | 28H100 1610 |
| 030H100 (TB 1610) | TH10030 | 121,28 | 119,90 | 128 | 30H100 1610 |
| 032H100 (TB 1610) | TH10032 | 129,36 | 127,99 | 135 | 32H100 1610 |
| 036H100 (TB 1610) | TH10036 | 145,53 | 144,16 | 150 | 36H100 1610 |
| 040H100 (TB 1610) | TH10040 | 161,70 | 160,33 | 168 | 40H100 1610 |
| 044H100 (TB 2012) | TH10044 | 177,87 | 176,50 | 184 | 44H100 2012 |
| 048H100 (TB 2012) | TH10048 | 194,04 | 192,67 | 200 | 48H100 2012 |
| 060H100 (TB 2012) | TH10060 | 242,55 | 241,18 | - | 60H100 2012 |
| 072H100 (TB 2012) | TH10072 | 291,06 | 289,69 | - | 72H100 2012 |
| 084H100 (TB 2012) | TH10084 | 339,57 | 338,20 | - | 84H100 2012 |
| 096H100 (TB 2517) | TH10096 | 388,08 | 386,71 | - | 96H100 2517 |
| 120H100 (TB 2517) | TH10120 | 485,10 | 483,73 | - | 120H100 2517 |
Исполнение зубчатого шкива с быстросменными монтажными втулками Taper Lock - это современное и удобное решение, позволяющее проводить быстрое создание и обслуживание механизмов. Монтаж и демонтаж таких шкивов не требует использования специальных инструментов, при этом шкив надёжно фиксируется и не нарушается его балансировка.
Зубчатые шкивы производства Sati имеют высокое качество изготовления, изготовлены из качественных материалов и проходят контроль на производстве, а также, имеют умеренную цену. Зубчатые шкивы Sati уверенно работают с ремнями таких производителей, как Bando, Brecoflex, Gates, Dunlop, Megadyne, Mitsuboshi, Optibelt, Contitech, Dayco, GoodYear, D&D, Jason.
На страницах нашего сайта вы можете скачать PDF-каталоги шкивов и ремней с размерами и характеристиками, инструкции по монтажу и обслуживанию. Для того, чтобы заказать расчёт ременных передач и подбор комплектующих - присылайте ваше техническое задание, наши инженеры постараются вам помочь.
