Шкив HTD 14M с втулкой taper bush

HTD 14M купить шкив

Зубчатый шкив Sati HTD 14M с монтажной втулкой Taper bush

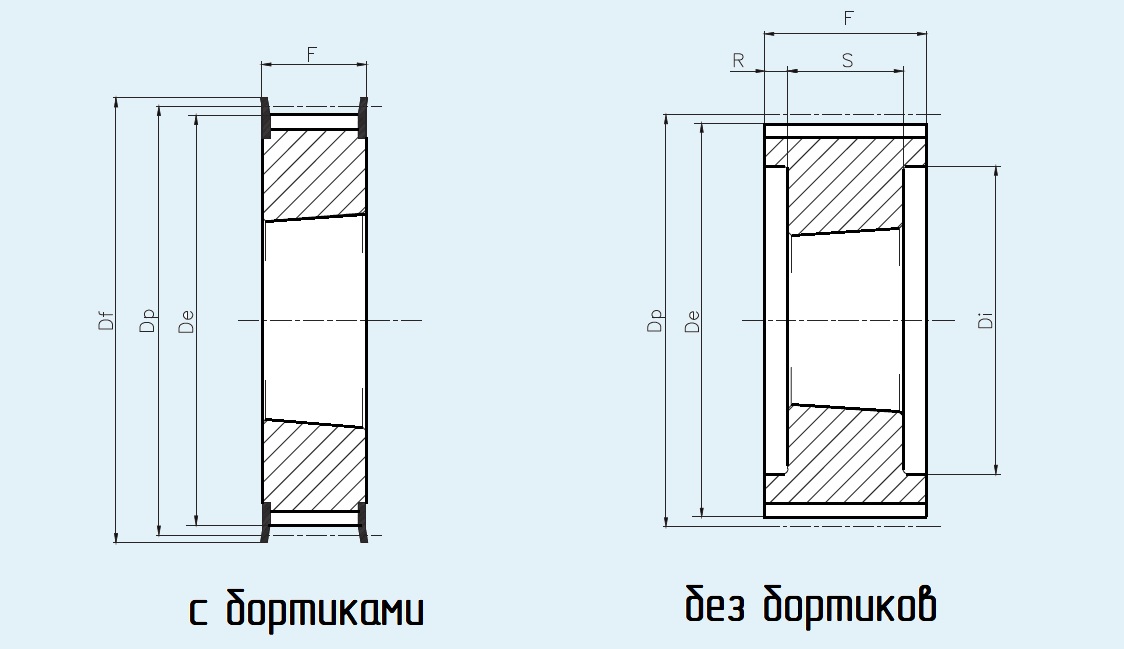

эскиз зубчатого шкива HTD 14M

Размеры шкивов Sati HTD 14M

 маркировка под втулку исполнение Z dp de dfдополнительная маркировка
 мм мм мм
 ширина ремня 40 мм, F=54
 28-14M-40 (TB 2012) с бортиками 28 124.78 TB 28 14M 40, 1440028, PHP 28-14M-40TB
 29-14M-40 (TB 2012) с бортиками 29 129.23 TB 29 14M 40, 1440029, PHP 29-14M-40TB
 30-14M-40 (TB 2012) с бортиками 30 133.69 TB 30 14M 40, 1440030, PHP 30-14M-40TB
 32-14M-40 (TB 2012) с бортиками 32 142.60 TB 32 14M 40, 1440032, PHP 32-14M-40TB
 34-14M-40 (TB 2517) с бортиками 34 151.52 TB 34 14M 40, 1440034, PHP 34-14M-40TB
 36-14M-40 (TB 2517) с бортиками 36 160.43 TB 36 14M 40, 1440036, PHP 36-14M-40TB
 38-14M-40 (TB 2517) с бортиками 38 169.34 TB 38 14M 40, 1440038, PHP 38-14M-40TB
 40-14M-40 (TB 2517) с бортиками 40 178.25 TB 40 14M 40, 1440040, PHP 40-14M-40TB
 44-14M-40 (TB 3020) с бортиками 44 196.08 TB 44 14M 40, 1440044, PHP 44-14M-40TB
 48-14M-40 (TB 3020) с бортиками 48 213.90 TB 48 14M 40, 1440048, PHP 48-14M-40TB
 56-14M-40 (TB 3020) с бортиками 56 249.55 TB 56 14M 40, 1440056, PHP 56-14M-40TB
 64-14M-40 (TB 3020) с бортиками 64 285.21 TB 64 14M 40, 1440064, PHP 64-14M-40TB
 72-14M-40 (TB 3020) без бортиков 72 320.86 TB 72 14M 40, 1440072, PHP 72-14M-40TB
 80-14M-40 (TB 3020) без бортиков 80 356.21 - TB 80 14M 40, 1440080, PHP 80-14M-40TB
 90-14M-40 (TB 3020) без бортиков 90 401.07 - TB 90 14M 40, 1440090, PHP 90-14M-40TB
 112-14M-40 (TB 3020) без бортиков 112 499.11 TB 112 14M 40, 1440112, PHP 112-14M-40TB
 144-14M-40 (TB 3020) без бортиков 144 641.71 TB 144 14M 40, 1440144, PHP 144-14M-40TB
 168-14M-40 (TB 3020) без бортиков 168 748.66 TB 168 14M 40, 1440168, PHP 168-14M-40TB
 192-14M-40 (TB 3020) без бортиков 192 855.62 TB 192 14M 40, 1440192, PHP 192-14M-40TB
 216-14M-40 (TB 3020) без бортиков 216 962.57 TB 216 14M 40, 1440216, PHP 216-14M-40TB
 ширина ремня 55 мм, F=70
 28-14M-55 (TB 2012) с бортиками 28 124.78 TB 28 14M 55, 1455028, PHP 28-14M-55TB
 29-14M-55 (TB 2012) с бортиками 29 129.23 TB 29 14M 55, 1455029, PHP 29-14M-55TB
 30-14M-55 (TB 2517) с бортиками 30 133.69 TB 30 14M 55, 1455030, PHP 30-14M-55TB
 32-14M-55 (TB 2517) с бортиками 32 142.60 TB 32 14M 55, 1455032, PHP 32-14M-55TB
 34-14M-55 (TB 2517) с бортиками 34 151.52 TB 34 14M 55, 1455034, PHP 34-14M-55TB
 36-14M-55 (TB 2517) с бортиками 36 160.43 TB 36 14M 55, 1455036, PHP 36-14M-55TB
 38-14M-55 (TB 2517) с бортиками 38 169.34 TB 38 14M 55, 1455038, PHP 38-14M-55TB
 40-14M-55 (TB 2517) с бортиками 40 178.25 TB 40 14M 55, 1455040, PHP 40-14M-55TB
 44-14M-55 (TB 3020) с бортиками 44 196.08 TB 44 14M 55, 1455044, PHP 44-14M-55TB
 48-14M-55 (TB 3020) с бортиками 48 213.90 TB 48 14M 55, 1455048, PHP 48-14M-55TB
 56-14M-55 (TB 3020) с бортиками 56 249.55 TB 56 14M 55, 1455056, PHP 56-14M-55TB
 64-14M-55 (TB 3020) с бортиками 64 285.21 TB 64 14M 55, 1455064, PHP 64-14M-55TB
 72-14M-55 (TB 3020) без бортиков 72 320.86 TB 72 14M 55, 1455072, PHP 72-14M-55TB
 80-14M-55 (TB 3020) без бортиков 80 356.21 TB 80 14M 55, 1455080, PHP 80-14M-55TB
 90-14M-55 (TB 3020) без бортиков 90 401.07 TB 90 14M 55, 1455090, PHP 90-14M-55TB
 112-14M-55 (TB 3020) без бортиков 112 499.11 TB 112 14M 55, 1455112, PHP 112-14M-55TB
 144-14M-55 (TB 3020) без бортиков 144 641.71 TB 144 14M 55, 1455144, PHP 144-14M-55TB
 168-14M-55 (TB 3020) без бортиков 168 748.66 TB 168 14M 55, 1455168, PHP 168-14M-55TB
 192-14M-55 (TB 3020) без бортиков 192 855.62 TB 192 14M 55, 1455192, PHP 192-14M-55TB
 216-14M-55 (TB 3535) без бортиков 216 962.57 TB 216 14M 55, 1455216, PHP 216-14M-55TB
 ширина ремня 85 мм, F=102
 28-14M-85 (TB 2517) с бортиками 28 124.78 TB 28 14M 85, 1485028, PHP 28-14M-85TB
 29-14M-85 (TB 2517) с бортиками 29 129.23 TB 29 14M 85, 1485029, PHP 29-14M-85TB
 30-14M-85 (TB 2517) с бортиками 30 133.69 TB 30 14M 85, 1485030, PHP 30-14M-85TB
 32-14M-85 (TB 2517) с бортиками 32 142.60 TB 32 14M 85, 1485032, PHP 32-14M-85TB
 34-14M-85 (TB 2517) с бортиками 34 151.52 TB 34 14M 85, 1485034, PHP 34-14M-85TB
 36-14M-85 (TB 3020) с бортиками 36 160.43 TB 36 14M 85, 1485036, PHP 36-14M-85TB
 38-14M-85 (TB 3020) с бортиками 38 169.34 TB 38 14M 85, 1485038, PHP 38-14M-85TB
 40-14M-85 (TB 3020) с бортиками 40 178.25 TB 40 14M 85, 1485040, PHP 40-14M-85TB
 44-14M-85 (TB 3020) с бортиками 44 196.08 TB 44 14M 85, 1485044, PHP 44-14M-85TB
 48-14M-85 (TB 3020) с бортиками 48 213.90 TB 48 14M 85, 1485048, PHP 48-14M-85TB
 56-14M-85 (TB 3525) с бортиками 56 249.55 TB 56 14M 85, 1485056, PHP 56-14M-85TB
 64-14M-85 (TB 3525) с бортиками 64 285.21 TB 64 14M 85, 1485064, PHP 64-14M-85TB
 72-14M-85 (TB 3525) без бортиков 72 320.86 TB 72 14M 85, 1485072, PHP 72-14M-85TB
 80-14M-85 (TB 3525) без бортиков 80 356.51 TB 80 14M 85, 1485080, PHP 80-14M-85TB
 90-14M-85 (TB 3525) без бортиков 90 401.07 TB 90 14M 85, 1485090, PHP 90-14M-85TB
 112-14M-85 (TB 3525) без бортиков 112 488.11 TB 112 14M 85, 1485112, PHP 112-14M-85TB
 144-14M-85 (TB 3525) без бортиков 144 641.71 TB 144 14M 85, 1485144, PHP 144-14M-85TB
 168-14M-85 (TB 3525) без бортиков 168 748.66 TB 168 14M 85, 1485168, PHP 168-14M-85TB
 192-14M-85 (TB 4040) без бортиков 192 855.62 TB 192 14M 85, 1485192, PHP 192-14M-85TB
 216-14M-85 (TB 4040) без бортиков 216 962.57 TB 216 14M 85, 1485216, PHP 216-14M-85TB
 ширина ремня 115 мм, F=133
 28-14M-115 (TB 2517) с бортиками 28 124.78 TB 28 14M 115, 1411028, PHP 28-14M-115TB
 29-14M-115 (TB 2517) с бортиками 29 129.23 TB 29 14M 115, 1411029, PHP 29-14M-115TB
 30-14M-115 (TB 2517) с бортиками 30 133.69 TB 30 14M 115, 1411030, PHP 30-14M-115TB
 32-14M-115 (TB 2517) с бортиками 32 142.60 TB 32 14M 115, 1411032, PHP 32-14M-115TB
 34-14M-115 (TB 2517) с бортиками 34 151.52 TB 34 14M 115, 1411034, PHP 34-14M-115TB
 36-14M-115 (TB 3020) с бортиками 36 160.43 TB 36 14M 115, 1411036, PHP 36-14M-115TB
 38-14M-115 (TB 3020) с бортиками 38 169.34 TB 38 14M 115, 1411038, PHP 38-14M-115TB
 40-14M-115 (TB 3020) с бортиками 40 178.25 TB 40 14M 115, 1411040, PHP 40-14M-115TB
 44-14M-115 (TB 3030) с бортиками 44 196.08 TB 44 14M 115, 1411044, PHP 44-14M-115TB
 48-14M-115 (TB 3030) с бортиками 48 213.90 TB 48 14M 115, 1411048, PHP 48-14M-115TB
 56-14M-115 (TB 3535) с бортиками 56 249.55 TB 56 14M 115, 1411056, PHP 56-14M-115TB
 64-14M-115 (TB 3535) с бортиками 64 285.21 TB 64 14M 115, 1411064, PHP 64-14M-115TB
 72-14M-115 (TB 3535) без бортиков 72 320.86 TB 72 14M 115, 1411072, PHP 72-14M-115TB
 80-14M-115 (TB 3535) без бортиков 80 356.51 TB 80 14M 115, 1411080, PHP 80-14M-115TB
 90-14M-115 (TB 3535) без бортиков 90 401.07 TB 90 14M 115, 1411090, PHP 90-14M-115TB
 112-14M-115 (TB 3535) без бортиков 112 488.11 TB 112 14M 115, 1411112, PHP 112-14M-115TB
 144-14M-115 (TB 4040) без бортиков 144 641.71 TB 144 14M 115, 1411144, PHP 144-14M-115TB
 168-14M-115 (TB 4040) без бортиков 168 748.11 TB 168 14M 115, 1411168, PHP 168-14M-115TB
 192-14M-115 (TB 4040) без бортиков 192 855.62 TB 192 14M 115, 1411192, PHP 192-14M-115TB
 216-14M-115 (TB 4040) без бортиков 216 962.57 TB 216 14M 115, 1411216, PHP 216-14M-115TB
 ширина ремня 170 мм , F=187
 38-14M-170 (TB 3030) с бортиками 38 169.34 TB 38 14M 170, 1417038, PHP 38-14M-170TB
 40-14M-170 (TB 3030) с бортиками 40 178.25 TB 40 14M 170, 1417040, PHP 40-14M-170TB
 44-14M-170 (TB 3535) с бортиками 44 196.08 TB 44 14M 170, 1417044, PHP 44-14M-170TB
 48-14M-170 (TB 3535) с бортиками 48 213.90 TB 48 14M 170, 1417048, PHP 48-14M-170TB
 56-14M-170 (TB 3535) с бортиками 56 249.55 TB 56 14M 170, 1417056, PHP 56-14M-170TB
 64-14M-170 (TB 4040) с бортиками 64 285.21 TB 64 14M 170, 1417064, PHP 64-14M-170TB
 72-14M-170 (TB 4040) без бортиков 72 320.86 TB 72 14M 170, 1417072, PHP 72-14M-170TB
 80-14M-170 (TB 4040) без бортиков 80 356.51 TB 80 14M 170, 1417080, PHP 80-14M-170TB
 90-14M-170 (TB 4040) без бортиков 90 401.07 TB 90 14M 170, 1417090, PHP 90-14M-170TB
 112-14M-170 (TB 5050) без бортиков 112 488.11 TB 112 14M 170, 1417112, PHP 112-14M-170TB
 144-14M-170 (TB 5050) без бортиков 144 641.71 TB 144 14M 170, 1417144, PHP 144-14M-170TB
 168-14M-170 (TB 5050) без бортиков 168 748.11 TB 168 14M 170, 1417168, PHP 168-14M-170TB
 192-14M-170 (TB 5050) без бортиков 192 855.62 TB 192 14M 170, 1417192, PHP 192-14M-170TB
 216-14M-170 (TB 5050) без бортиков 216 962.57 TB 216 14M 170, 1417216, PHP 216-14M-170TB

Для построения приводов вы можете купить зубчатые ремни HTD, двухсторонние зубчатые ремни HTD, рулонные зубчатые ремни HTD и концевые пластины для них.

На страницах нашего сайта вы можете скачать PDF-каталоги и вспомогательную техническую информацию. Обратившись к нашим инженерам вы можете заказать расчёт ременных передач, а также подбор мотор-редукторов согласно технического задания.
