Зубчатые ремни Bando с метрическим шагом HTD (HTS) 5M, 8M, 14M High torque synchronous. Передачи на зубчатых ремнях имеют высокий КПД и достаточно компактны. В их пользу говорит простота обслуживания и чистота на производстве. Благодаря высокой удельной мощности, такие ремни используют для передачи момента с электродвигателя на редуктор, а иногда и вместо мотор-редуктора.

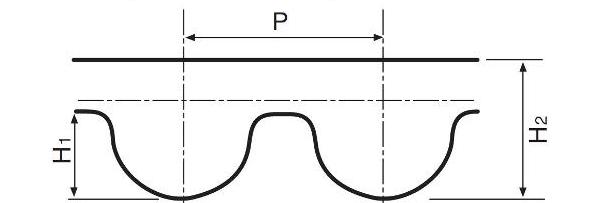

Размеры зуба у ремней HTD / HTS
Тип зубчатого ремня | Р, мм | Н1, мм | Н2, мм |
HTD 5M, HTS 5M | 5,0 | 2.10 | 3.60 |
HTD 8M, HTS 8M, HP-HTS 8M | 8,0 | 3,5 | 5,3 |
HTD 14M, HTS 14M | 14,0 | 6,0 | 10,2 |
RPP 20M, HTD 20M | 20.0 | 8.4 | 13.2 |
Ремни изготовлены из резины. Поверхность зуба покрыта специальной тканью. Имеем склад ремней в г. Киев. Организовываем доставку в крупные города Украины (можно купить ремни под заказ). Благодаря низкому шуму, технологичности, отсутствию смазки зубчатые ремни могут эффективно заменять роликовые цепи в устройствах привода.

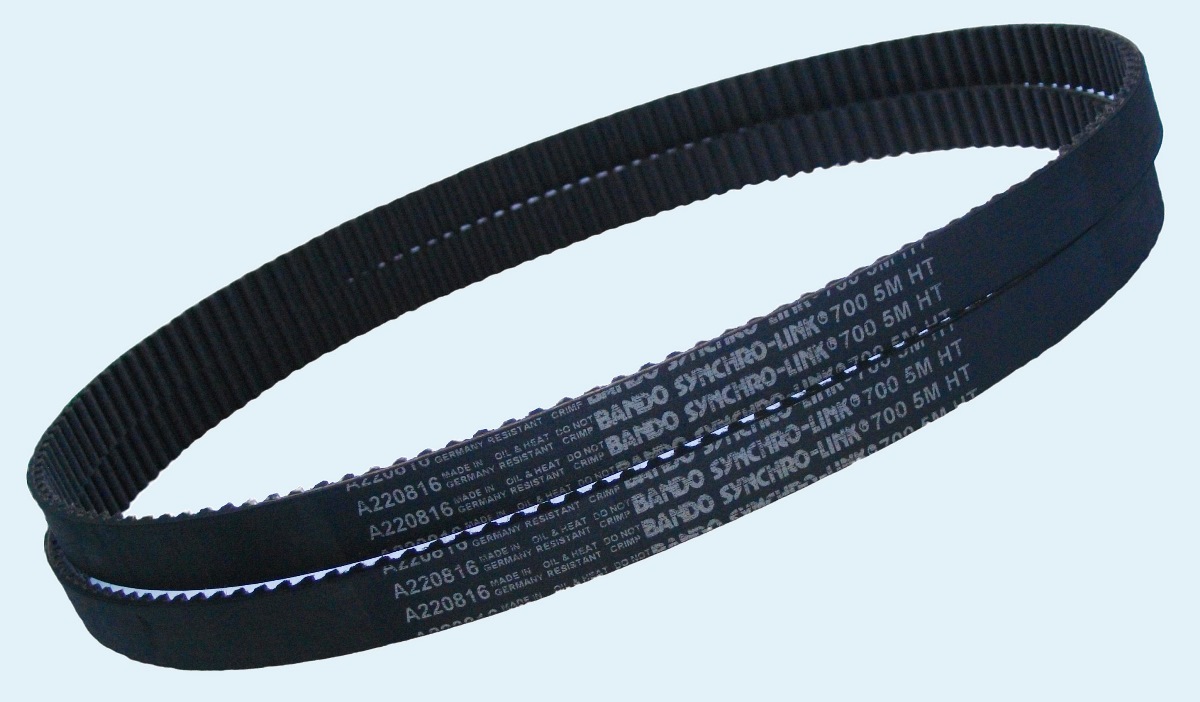

Синхронные ремни Bando могут заменить ремни Gates Power Grip HTD, MGT, Optibelt Omega HP HTD 8M 14M, RPP, Mitsuboshi НТД, Super Torque, Mega Torque, GoodYear Sync super torque, Toyo Power, Walther Flender, Challenge, Dayco Isoran, Contitech HTD conti Synchrobelt Synchropower, Sati, Bosch, Fenner-Dunlop HTD timing belt, Dodge HT150 HT200, Pix, Pirelli, SIT mustang, Bosch, TRW, Jason HTB Tiger Belt, Strongbelt, Unitta, Brecoflex. Ремни профиля HTD 5M успешно заменяются ремнями STS S5M.
В стандартном исполнении выпускаются ремни следующей длины:
артикул Bando | Z | альтернативная маркировка |
Synchro-link HTS 265 5M | 53 | HTD 265 5M, 265 RPP5, 265-SLV5, 265-5GT |
Synchro-link HTS 275 5M | 55 | HTD 275 5M, 275 RPP5, 275-SLV5, 275-5GT |
Synchro-link HTS 295 5M | 59 | HTD 295 5M, 295 RPP5, 295-SLV5, 295-5GT |
Synchro-link HTS 300 5M | 60 | HTD 300 5M, 300 RPP5, 300-SLV5, 300-5GT |
Synchro-link HTS 330 5M | 66 | HTD 330 5M, 330 RPP5, 330-SLV5, 330-5GT |
Synchro-link HTS 350 5M | 70 | HTD 350 5M, 350 RPP5, 350-SLV5, 350-5GT |
Synchro-link HTS 375 5M | 75 | HTD 375 5M, 375 RPP5, 375-SLV5, 375-5GT |
Synchro-link HTS 400 5M | 80 | HTD 400 5M, 400 RPP5, 400-SLV5, 400-5GT |
Synchro-link HTS 425 5M | 85 | HTD 425 5M, 425 RPP5, 425-SLV5, 425-5GT |
Synchro-link HTS 450 5M | 90 | HTD 450 5M, 450 RPP5, 450-SLV5, 450-5GT |
Synchro-link HTS 460 5M | 92 | HTD 460 5M, 460 RPP5, 460-SLV5, 460-5GT |
Synchro-link HTS 475 5M | 95 | HTD 475 5M, 475 RPP5, 475-SLV5, 475-5GT |
Synchro-link HTS 500 5M | 100 | HTD 500 5M, 500 RPP5, 500-SLV5, 500-5GT |
Synchro-link HTS 535 5M | 107 | HTD 535 5M, 535 RPP5, 535-SLV5, 535-5GT |
Synchro-link HTS 565 5M | 113 | HTD 565 5M, 565 RPP5, 565-SLV5, 565-5GT |
Synchro-link HTS 600 5M | 120 | HTD 600 5M, 600 RPP5, 600-SLV5, 600-5GT |
Synchro-link HTS 615 5M | 123 | HTD 615 5M, 615 RPP5, 615-SLV5, 615-5GT |
Synchro-link HTS 620 5M | 124 | HTD 620 5M, 620 RPP5, 620-SLV5, 620-5GT |
Synchro-link HTS 630 5M | 126 | HTD 630 5M, 630 RPP5, 630-SLV5, 630-5GT |
Synchro-link HTS 635 5M | 127 | HTD 635 5M, 635 RPP5, 635-SLV5, 635-5GT |
Synchro-link HTS 665 5M | 133 | HTD 665 5M, 665 RPP5, 665-SLV5, 665-5GT |
Synchro-link HTS 700 5M | 140 | HTD 700 5M, 700 RPP5, 700-SLV5, 700-5GT |
Synchro-link HTS 710 5M | 142 | HTD 710 5M, 710 RPP5, 710-SLV5, 710-5GT |
Synchro-link HTS 720 5M | 144 | HTD 720 5M, 720 RPP5, 720-5GT |
Synchro-link HTS 740 5M | 148 | HTD 740 5M, 740 RPP5, 740-SLV5, 720-5GT |
Synchro-link HTS 755 5M | 151 | HTD 755 5M, 755 RPP5, 755-SLV5, 755-5GT |
Synchro-link HTS 800 5M | 160 | HTD 800 5M, 800 RPP5, 800-SLV5, 800-5GT |
Synchro-link HTS 835 5M | 167 | HTD 835 5M, 835 RPP5, 835-SLV5, 835-5GT |
Synchro-link HTS 860 5M | 172 | HTD 860 5M, 860 RPP5, 860-SLV5, 860-5GT |
Synchro-link HTS 890 5M | 178 | HTD 890 5M, 890 RPP5, 890-SLV5, 890-5GT |
Synchro-link HTS 900 5M | 180 | HTD 900 5M, 900 RPP5, 900-SLV5, 900-5GT |
Synchro-link HTS 925 5M | 185 | HTD 925 5M, 925 RPP5, 925-SLV5, 925-5GT |
Synchro-link HTS 950 5M | 190 | HTD 950 5M, 950 RPP5, 950-SLV5, 950-5GT |
Synchro-link HTS 1000 5M | 200 | HTD 1000 5M, 1000 RPP5, 1000-SLV5, 1000-5GT |
Synchro-link HTS 1050 5M | 210 | HTD 1050 5M, 1050RPP5, 1050-SLV5, 1050-5GT |
Synchro-link HTS 1125 5M | 225 | HTD 1125 5M, 1125 RPP5, 1125-SLV5, 1125-5GT |
Synchro-link HTS 1200 5M | 240 | HTD 1200 5M, 1200 RPP5, 1200-SLV5, 1200-5GT |
Synchro-link HTS 1270 5M | 254 | HTD 1270 5M, 1270 RPP5, 1270-SLV5, 1270-5GT |
Synchro-link HTS 1420 5M | 284 | HTD 1420 5M, 1420 RPP5, 1420-SLV5, 1420-5GT |
Synchro-link HTS 1500 5M | 300 | HTD 1500 5M, 1500 RPP5, 1500-SLV5, 1500-5GT |
Synchro-link HTS 1595 5M | 319 | HTD 1595 5M, 1595 RPP5, 1595-SLV5, 1595-5GT |
Synchro-link HTS 1690 5M | 338 | HTD 1690 5M, 1690 RPP5, 1690-SLV5, 1690-5GT |
Synchro-link HTS 2000 5M | 400 | HTD 2000 5M, 2000 RPP5, 2000-SLV5, 2000-5GT |

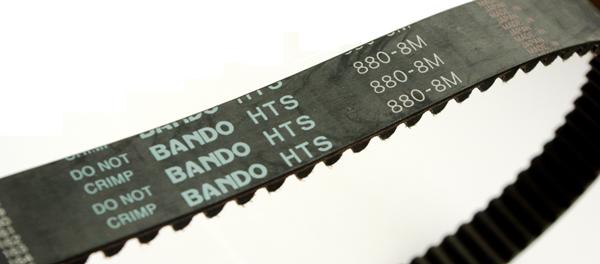

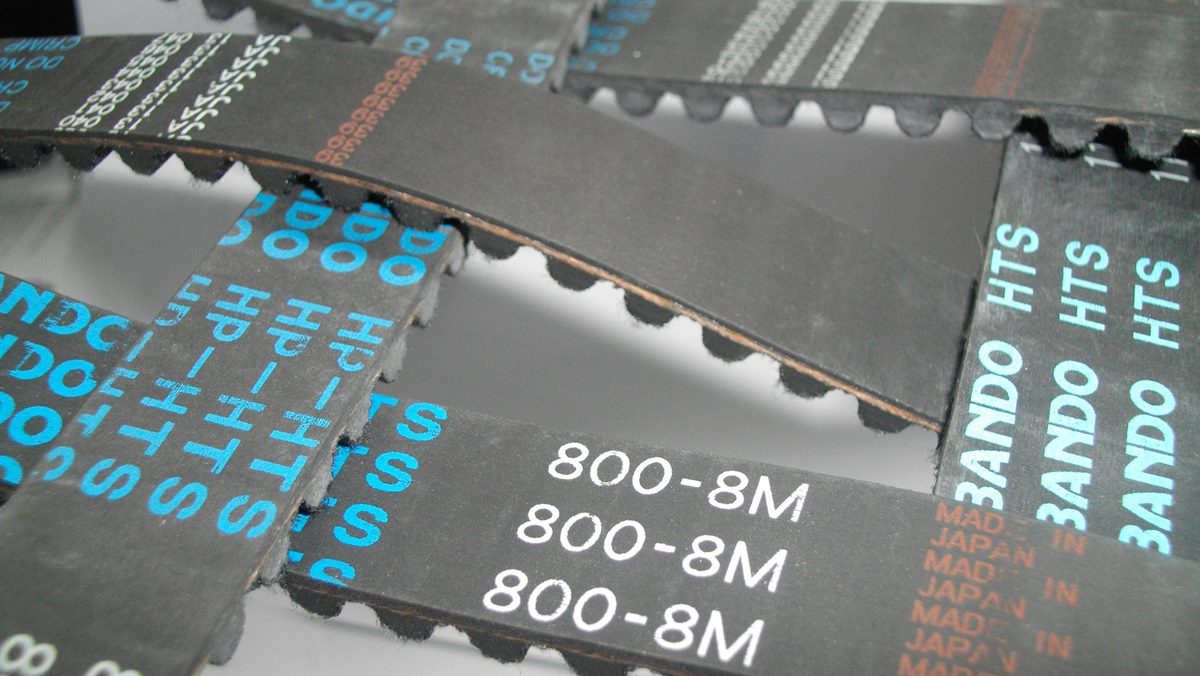

Стандартные ширины, характерные для ремней HTD 8M / HTS 8M - 20, 25, 30, 50, 60, 85 мм. Технологически возможно изготовить ремни с другой шириной.
Длина ремня | Z | вспомогательная маркировка | |
стандартный | усиленный | ||
BANDO HTS 384-8M | HP-HTS 384 8M | 48 | 384 HTS 8M, HTD 384-8M |
BANDO HTS 424-8M | HP-HTS 424 8M | 53 | 424 HTS 8M, HTD 424-8M |
BANDO HTS 480-8M | HP-HTS 480 8M | 60 | 480 HTS 8M, HTD 480-8M |
BANDO HTS 560-8M | HP-HTS 560 8M | 70 | 560 HTS 8M, HTD 560-8M, 560H8M |
BANDO HTS 600-8M | HP-HTS 600 8M | 75 | 600 HTS 8M, HTD 600-8M, 600H8M |
BANDO HTS 624-8M | HP-HTS 624 8M | 78 | 624 HTS 8M, HTD 624-8M, 624H8M |
BANDO HTS 640-8M | HP-HTS 640 8M | 80 | 640 HTS 8M, HTD 640-8M, 640H8M |
BANDO HTS 656-8M | HP-HTS 656 8M | 82 | 656 HTS 8M, HTD 656-8M, 656H8M |
BANDO HTS 680-8M | HP-HTS 680 8M | 85 | 680 HTS 8M, HTD 680-8M, 680H8M |
BANDO HTS 720-8M | HP-HTS 720 8M | 90 | 720 HTS 8M, HTD 720-8M, 720H8M |
BANDO HTS 760-8M | HP-HTS 760 8M | 95 | 760 HTS 8M, HTD 760-8M, 760H8M |
BANDO HTS 800-8M | HP-HTS 800 8M | 100 | 800 HTS 8M, HTD 800-8M, 800H8M |
BANDO HTS 840-8M | HP-HTS 840 8M | 105 | 840 HTS 8M, HTD 840-8M, 840H8M |
BANDO HTS 856-8M | HP-HTS 856 8M | 107 | 856 HTS 8M, HTD 856-8M, 856H8M |
BANDO HTS 880-8M | HP-HTS 880 8M | 110 | 880 HTS 8M, HTD 880-8M, 880H8M |
BANDO HTS 896-8M | HP-HTS 896 8M | 112 | 896 HTS 8M, HTD 896-8M, 896H8M |
BANDO HTS 920-8M | HP-HTS 920 8M | 115 | 920 HTS 8M, HTD 920-8M, 920H8M |
BANDO HTS 960-8M | HP-HTS 960 8M | 120 | 960 HTS 8M, HTD 960-8M, 960H8M |
BANDO HTS 1000-8M | HP-HTS 1000 8M | 125 | 1000 HTS 8M, HTD 1000-8M, 1000H8M |
BANDO HTS 1040-8M | HP-HTS 1040 8M | 130 | 1040 HTS 8M, HTD 1040-8M, 1040H8M |
BANDO HTS 1056-8M | HP-HTS 1056 8M | 132 | 1056 HTS 8M, HTD 1056-8M, 1056H8M |
BANDO HTS 1064-8M | HP-HTS 1064 8M | 133 | 1064 HTS 8M, HTD 1064-8M, 1064H8M |
BANDO HTS 1080-8M | HP-HTS 1080 8M | 135 | 1080 HTS 8M, HTD 1080-8M, 1080H8M |
BANDO HTS 1120-8M | HP-HTS 1120 8M | 140 | 1120HTS 8M, HTD 1120-8M, 1120H8M |
BANDO HTS 1152-8M | HP-HTS 1152 8M | 144 | 1152 HTS 8M, HTD 1152-8M, 1152H8M |
BANDO HTS 1160-8M | HP-HTS 1160 8M | 145 | 1160 HTS 8M, HTD 1160-8M, 1160H8M |
BANDO HTS 1184-8M | HP-HTS 1184 8M | 148 | 1184 HTS 8M, HTD 1184-8M |
BANDO HTS 1192-8M | HP-HTS 1192 8M | 149 | 1192 HTS 8M, HTD 1192-8M |
BANDO HTS 1200-8M | HP-HTS 1200 8M | 150 | 1200 HTS 8M, HTD 1200-8M, 1200H8M |
BANDO HTS 1224-8M | HP-HTS 1224 8M | 153 | 1224 HTS 8M, HTD 1224-8M, 1224H8M |
BANDO HTS 1248-8M | HP-HTS 1248 8M | 156 | 1248 HTS 8M, HTD 1248-8M, 1248H8M |
BANDO HTS 1264-8M | HP-HTS 1264 8M | 158 | 1264 HTS 8M, HTD 1264-8M |
BANDO HTS 1280-8M | HP-HTS 1280 8M | 160 | 1280 HTS 8M, HTD 1280-8M, 1280H8M |
BANDO HTS 1304-8M | HP-HTS 1304 8M | 163 | 1304 HTS 8M, HTD 1304-8M, 1304H8M |
BANDO HTS 1360-8M | HP-HTS 1360 8M | 170 | 1360 HTS 8M, HTD 1360-8M, 1360H8M |
BANDO HTS 1392-8M | HP-HTS 1392 8M | 174 | 1392 HTS 8M, HTD 1392-8M, 1392H8M |
BANDO HTS 1400-8M | HP-HTS 1400 8M | 175 | 1400 HTS 8M, HTD 1400-8M, 1400H8M |
BANDO HTS 1424-8M | HP-HTS 1424 8M | 178 | 1424 HTS 8M, HTD 1424-8M, 1424H8M |
BANDO HTS 1440-8M | HP-HTS 1440 8M | 180 | 1440 HTS 8M, HTD 1440-8M, 1440H8M |
BANDO HTS 1480-8M | HP-HTS 1480 8M | 185 | 1480 HTS 8M, HTD 1480-8M, 1480H8M |
BANDO HTS 1512-8M | HP-HTS 1512 8M | 189 | 1512 HTS 8M, HTD 1512-8M |
BANDO HTS 1520-8M | HP-HTS 1520 8M | 190 | 1520 HTS 8M, HTD 1520-8M, 1520H8M |
BANDO HTS 1584-8M | HP-HTS 1584 8M | 198 | 1584 HTS 8M, HTD 1584-8M |
BANDO HTS 1600-8M | HP-HTS 1600 8M | 200 | 1600 HTS 8M, HTD 1600-8M, 1600H8M |
BANDO HTS 1680-8M | HP-HTS 1680 8M | 210 | 1680 HTS 8M, HTD 1680-8M, 1680H8M |
BANDO HTS 1728-8M | HP-HTS 1728 8M | 216 | 1728 HTS 8M, HTD 1728-8M, 1728H8M |
BANDO HTS 1760-8M | HP-HTS 1760 8M | 220 | 1760 HTS 8M, HTD 1760-8M, 1760H8M |
BANDO HTS 1800-8M | HP-HTS 1800 8M | 225 | 1800 HTS 8M, HTD 1800-8M, 1800H8M |
BANDO HTS 1904-8M | HP-HTS 1904 8M | 238 | 1904 HTS 8M, HTD 1904-8M, 1904H8M |
BANDO HTS 2000-8M | HP-HTS 2000 8M | 250 | 2000 HTS 8M, HTD 2000-8M, 2000H8M |
BANDO HTS 2056-8M | HP-HTS 2056 8M | 257 | 2056 HTS 8M, HTD 2056-8M |
BANDO HTS 2080-8M | HP-HTS 2080 8M | 260 | 2080 HTS 8M, HTD 2080-8M, 2080H8M |
BANDO HTS 2104-8M | HP-HTS 2104 8M | 263 | 2104 HTS 8M, HTD 2104-8M, 2104H8M |
BANDO HTS 2160-8M | HP-HTS 2160 8M | 270 | 2160 HTS 8M, HTD 2160-8M, 2160H8M |
BANDO HTS 2240-8M | HP-HTS 2240 8M | 280 | 2240 HTS 8M, HTD 2240-8M, 2240H8M |
BANDO HTS 2248-8M | HP-HTS 2248 8M | 281 | 2248 HTS 8M, HTD 2248-8M |
BANDO HTS 2272-8M | HP-HTS 2272 8M | 284 | 2272 HTS 8M, HTD 2272-8M, 2272H8M |
BANDO HTS 2400-8M | HP-HTS 2400 8M | 300 | 2400 HTS 8M, HTD 2400-8M, 2400H8M |
BANDO HTS 2504-8M | HP-HTS 2504 8M | 313 | 2504 HTS 8M, HTD 2504-8M |
BANDO HTS 2600-8M | HP-HTS 2600 8M | 325 | 2600 HTS 8M, HTD 2600-8M |
BANDO HTS 2800-8M | HP-HTS 2800 8M | 350 | 2800 HTS 8M, HTD 2800-8M |
BANDO HTS 3048-8M | HP-HTS 3048 8M | 356 | 3048 HTS 8M, HTD 3048-8M |
BANDO HTS 3200-8M | HP-HTS 3200 8M | 400 | 3200 HTS 8M, HTD 3200-8M |
BANDO HTS 3280-8M | HP-HTS 3280 8M | 410 | 3280 HTS 8M, HTD 3280-8M |
BANDO HTS 3360-8M | HP-HTS 3360 8M | 420 | 3360 HTS 8M, HTD 3360-8M |
BANDO HTS 3600-8M | HP-HTS 3600 8M | 450 | 3600 HTS 8M, HTD 3600-8M |
BANDO HTS 4400-8M | HP-HTS 4400 8M | 550 | 4400 HTS 8M, HTD 4400-8M |

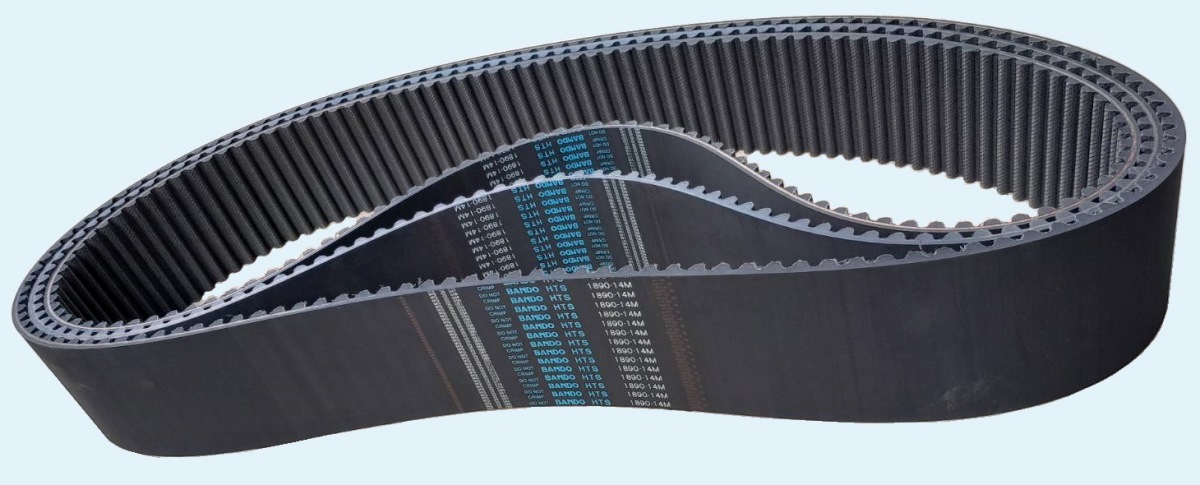

Стандартные ширины, характерные для ремней HTD 14M / HTS 14M - 30, 50, 55, 70, 85, 100, 115, 130, 150, 170 мм. Технологически возможно изготовить ремни с другой шириной.
Длина ремня | Z | вспомогательные маркировки |
BANDO HTS 966-14M | 69 | 966H14M, 966 14M Omega-HP |
BANDO HTS 1092-14M | 78 | 1092 14M Omega-HP |
BANDO HTS 1190-14M | 85 | 1190H14M, 1190 14M Omega-HP |
BANDO HTS 1344-14M | 96 | 1344H14M |
BANDO HTS 1400-14M | 100 | 1400H14M, 1400 14M Omega-HP |
BANDO HTS 1456-14M | 104 | 1456H14M, 1456 14M Omega-HP |
BANDO HTS 1540-14M | 110 | 1540H14M |
BANDO HTS 1610-14M | 115 | 1610H14M, 1610 14M Omega-HP |
BANDO HTS 1680-14M | 120 | 1680H14M |
BANDO HTS 1778-14M | 127 | 1778H14M, 1778 14M Omega-HP |
BANDO HTS 1890-14M | 135 | 1890H14M, 1890 14M Omega-HP |
BANDO HTS 2002-14M | 143 | 2002H14M |
BANDO HTS 2100-14M | 150 | 2100H14M, 2100 14M Omega-HP |
BANDO HTS 2198-14M | 157 | 2198H14M |
BANDO HTS 2310-14M | 165 | 2310H14M, 2310 14M Omega-HP |
BANDO HTS 2450-14M | 175 | 2450H14M, 2450 14M Omega-HP |
BANDO HTS 2590-14M | 185 | 2590 14M Omega-HP |
BANDO HTS 2800-14M | 200 | 2800 14M Omega-HP |
BANDO HTS 3150-14M | 225 | 3150 14M Omega-HP |
BANDO HTS 3360-14M | 240 | 3360 14M Omega-HP |
BANDO HTS 3500-14M | 250 | 3500 14M Omega-HP |
BANDO HTS 3850-14M | 275 | 3850 14M Omega-HP |
BANDO HTS 4004-14M | 286 | |
BANDO HTS 4326-14M | 309 | 4326 14M Omega-HP |
BANDO HTS 4578-14M | 327 | 4578 14M Omega-HP |
BANDO HTS 4956-14M | 354 |
Длина ремня | Z | вспомогательные маркировки |
2000-20M HTD | 100 | 2000-20M-115 HTD, 2000-20M-170 HTD, 2000-20M-230 HTD, 2000-20M-290 HTD, 2000-20M-340 HTD BELT, 2000 RPP20 |
2500-20M HTD | 125 | 2500-20M-115 HTD, 2500-20M-170 HTD, 2500-20M-230 HTD, 5200-20M-290 HTD, 5200-20M-340 HTD BELT, 2500 RPP20 |
3400-20M HTD | 170 | 3400-20M-115 HTD, 3400-20M-170 HTD, 3400-20M-230 HTD, 3400-20M-290 HTD, 3400-20M-340 HTD BELT, 3400 RPP20 |
3800-20M HTD | 190 | 3800-20M-115 HTD, 3800-20M-170 HTD, 3800-20M-230 HTD, 3800-20M-290 HTD, 3800-20M-340 HTD BELT, 3800 RPP20 |
4200-20M HTD | 210 | 4200-20M-115 HTD, 4200-20M-170 HTD, 4200-20M-230 HTD, 4200-20M-290 HTD, 4200-20M-340 HTD BELT, 4200 RPP20 |
4600-20M HTD | 230 | 4600-20M-115 HTD, 4600-20M-170 HTD, 4600-20M-230 HTD, 4600-20M-290 HTD, 4600-20M-340 HTD BELT, 4600 RPP20 |
5000-20M HTD | 250 | 5000-20M-115 HTD, 5000-20M-170 HTD, 5000-20M-230 HTD, 5000-20M-290 HTD, 5000-20M-340 HTD BELT, 5000 RPP20 |
5200-20M HTD | 260 | 5200-20M-115 HTD, 5200-20M-170 HTD, 5200-20M-230 HTD, 5200-20M-290 HTD, 5200-20M-340 HTD BELT |
5400-20M HTD | 270 | 5400-20M-115 HTD, 5400-20M-170 HTD, 5400-20M-230 HTD, 5400-20M-290 HTD, 5400-20M-340 HTD BELT |
5600-20M HTD | 280 | 5600-20M-115 HTD, 5600-20M-170 HTD, 5600-20M-230 HTD, 5600-20M-290 HTD, 5600-20M-340 HTD BELT |
5800-20M HTD | 290 | 5800-20M-115 HTD, 5800-20M-170 HTD, 5800-20M-230 HTD, 5800-20M-290 HTD, 5800-20M-340 HTD BELT |
6000-20M HTD | 300 | 6000-20M-115 HTD, 6000-20M-170 HTD, 6000-20M-230 HTD, 6000-20M-290 HTD, 6000-20M-340 HTD BELT |
6200-20M HTD | 310 | 6200-20M-115 HTD, 6200-20M-170 HTD, 6200-20M-230 HTD, 6200-20M-290 HTD, 6200-20M-340 HTD BELT, 6200 RPP20 |
6400-20M HTD | 320 | 6400-20M-115 HTD, 6400-20M-170 HTD, 6400-20M-230 HTD, 6400-20M-290 HTD, 6400-20M-340 HTD BELT |
6600-20M HTD | 330 | 6600-20M-115 HTD, 6600-20M-170 HTD, 6600-20M-230 HTD, 6600-20M-290 HTD, 6600-20M-340 HTD BELT |
При обращени с зубчатыми ремнями следует избегать шкивов с нестандартно малыми размерами и беречь ремни от переламывания (об это предупреждает надпись "Do not crimp"). Также, следует принять во внимание, что надпись на ремне "oil & heat resistant"говорит об ограниченном сопротивлении ремня нагреву и воздействию масел.
Также наша компания поставляет ремни Bando зубчатые ремни профиля STS, зубчатые приводные ремни с дюймовым шагом, ремни Megadyne, метрические полиуретановые зубчатые ремни. зубчатые полиуретановые ремни Brecoflex, шкивы для зубчатых ремней. Передача на зубчатых ремнях позволит вам изготовить простейший самодельній редуктор, а инженеры нашей компании помогут вам её рассчитать.
