УкраїнськаЦепь с полым валиком
Цепь приводная роликовая (втулочная) с полым валиком (hollow pin chain).
Палец такой цепи имеет отверстие, преднозначенное для закрепления на цепи дополнительных элементов. Основными посадочными размерами такая цепь полностью идентична приводным роликовым цепям, благодаря чему вы сможете использовать стандартные приводные звёздочки. Доступными являются как исполнение из углеродистой, так и из нержавеющей стали.

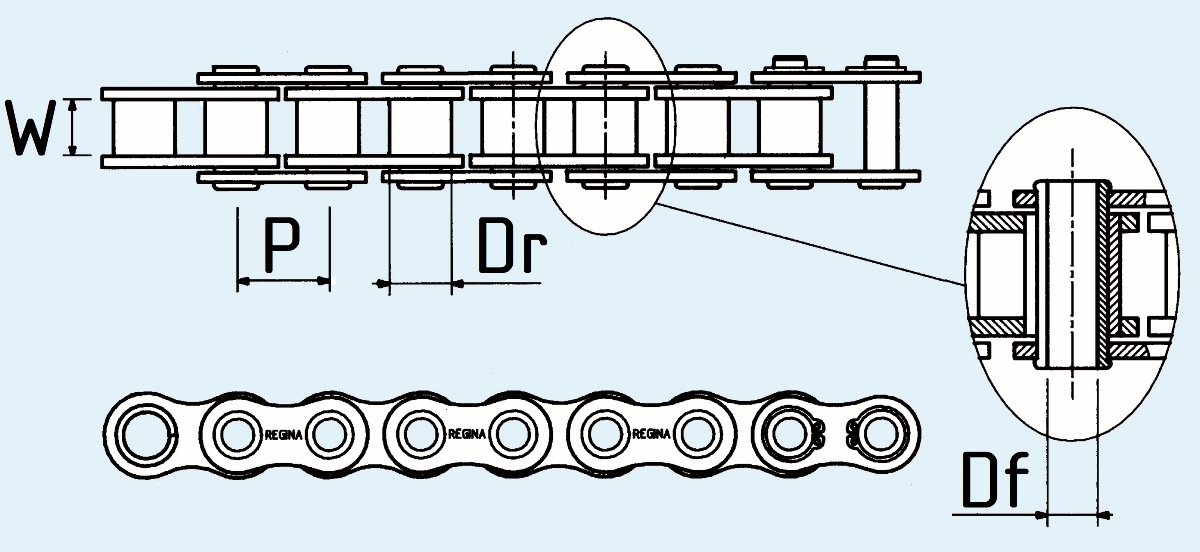

Цепь втулочная с полым пальцем Regina серия PF (роликовая)
| тип цепи Ketten Wulf | тип цепи Regina | P | Dr | W | Hi | Dp | Df | F |
| мм | мм | мм | мм | мм | мм | kN | ||
| однорядные | ||||||||
| KW 08BHB | 12.7 | 8.51 | 7.75 | 12.0 | 6.30 | 4.20 | 12.0 | |
| 136 PF | 15.875 | 10.16 | 9.65 | 14.76 | 5.12 | 3.20 | 13.0 | |
| 140 PF | 19,05 | 12,07 | 11,68 | 16,13 | 5,72 | 3,20 | 18,5 | |
| 140 PF-1 | 19,05 | 12,07 | 11,68 | 16,13 | 5,72 | 4,20 | 12,0 | |
| 147 PF | 25,40 | 15,88 | 17,02 | 21,08 | 8,28 | 5,00 | 36,2 | |
| SS147 PF нержавеющая | 25,40 | 15,88 | 17,02 | 21,08 | 8,28 | 5,00 | 25,5 | |
| двухрядные | ||||||||
| 226 PF | 12,70 | 8,51 | 7,75 | 11,81 | 4,46 | 3,05 | 19,8 | |
Серия роликовых цепей KW HPSS (FK HPSS) с полым пальцем
| тип цепи Ketten Wulf | тип цепи Regina | P | Dr | W | Hi | Dp | Df | F |
| мм | мм | мм | мм | мм | мм | kN | ||
| Британский стандарт | ||||||||
| KW 081HB | 12,7 | 7,75 | 3,30 | 10,50 | 5,60 | 4,30 | 10.0 | |
| KW 08BHP | 10126 | 12,7 | 8,51 | 7,75 | 11,80 | 6,37 | 4,50 | 8.9 |
| KW 08BHPSS нержавейка | SS 10126 | 12,7 | 8,51 | 7,75 | 12,1 | 6,14 | 4,50 | 7.8 |
| KW 520HB | 15,875 | 10,16 | 6,50 | 14,4 | 7,03 | 5,13 | 17.0 | |
| KW 10BHB | ||||||||
| KW 10BHB2 | ||||||||
| KW 12BHP | ||||||||
| KW 12BHB | ||||||||
| KW 16B127HP | ||||||||
| америкарский стандарт | ||||||||
| KW 40HP | A1048 | |||||||
| KW 40HPSS | SSA1048 | |||||||
| KW 50HP | A1058 | |||||||
| KW 50HPSS | SSA1058 | |||||||
| KW 60HP | A1068 | |||||||
| KW 60HB | ||||||||
| KW 60HPSS | SSA1068 | |||||||
| KW 80HP | A1088 | |||||||
| KW80HPSS | SSA1088 | |||||||
Специалисты нашей компании помогут вам подобрать альтернативу цепи с полым пальцем Renold, Rexnord, Wippermann, Tsubaki, Diamond Chain, Fenner. В комплекте вы сможете купить цепи с полым пальцем серии 1650НР, серии Double pitch, звёздочки, монтажные втулки, мотор-редукторы электродвигатели с тормозом, частотные преобразователи, карданные шарниры, конические редукторы, кулачковые муфты, зубчатые ремни и шкивы к ним, и другие компонеты механического привода.
На страницах нашего сайта вы сможете скачать PDF-каталоги и вспомогательную техническую информацию. Обратившись к нашим инженерам вы сможете заказать расчёты ременных передач и расчёты цепных передач.
