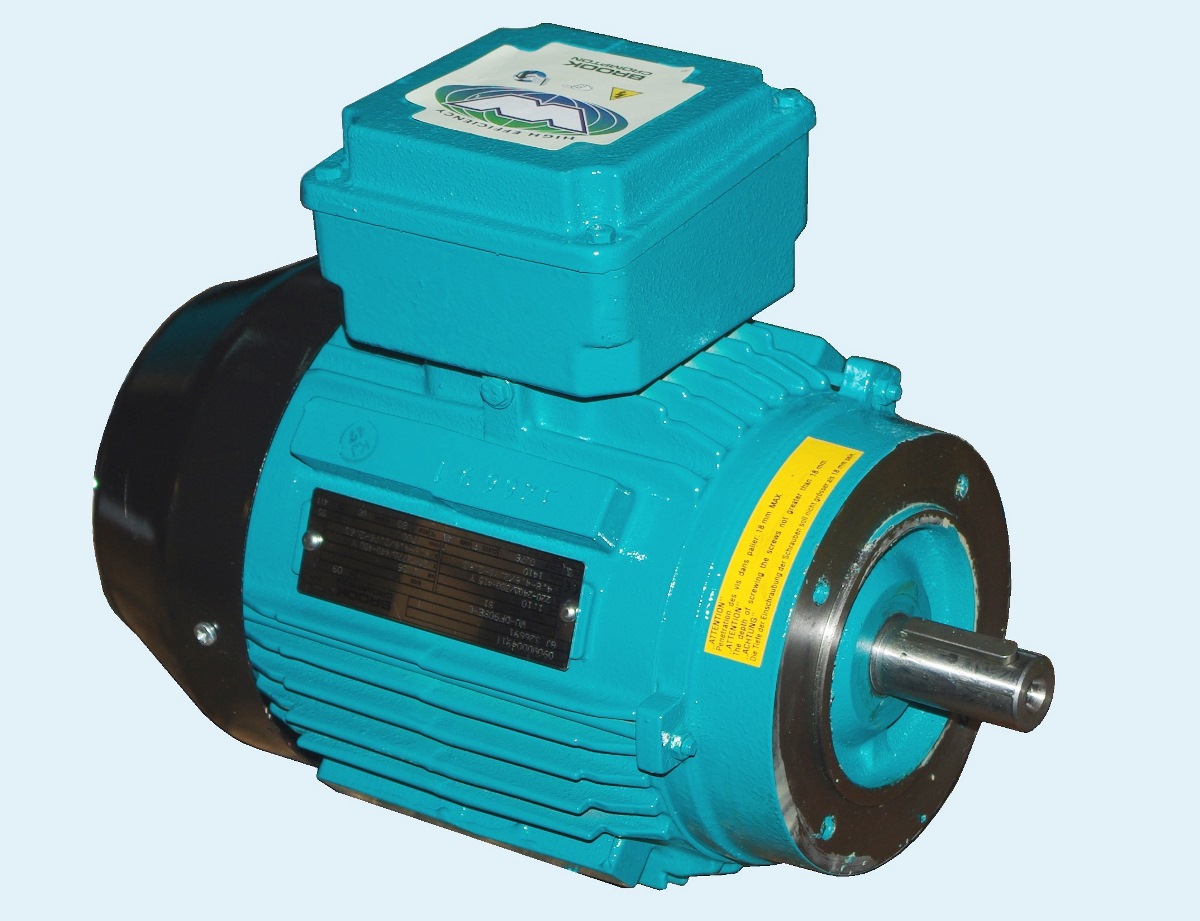

Электродвигун з фланцем B14

Електромоторб фланець IM B14

Електродвигун асинхронний трьохфазний з фланцем IM B14

В производстве мотор-редукторов широкое распространение получили электродвигатели с лицевым монтажом (Фланец В14 / IM 3601 / IM 2101). В отличие от фланца В5 он более компактный (фланец не выступает за пределы радиатора двигателя).

электродвигатель

Завдяки тому, що розміри фланців електродвигунів уніфіковані - вони маюьб певну взаєиозамінність.

электродвигатель с фланцем

Приєднувальні розміри електродвигунів з фланцем IM B14 (малий фланець)

 габарит электродвигателя P, мм M, мм N, мм D, мм
 IEC 56 B14 80 65 50 9
 IEC 63 B14 standard 90 75 60 11
 IEC 63 B14 special 90 (80) 65 50 11
 IEC 71 B14 strandard 105 85 70 14
 IEC 71 B14 special 105 (90) 75 60 14
 IEC 80 B14 standard 120 100 80 19
 IEC 80 B14 special 120 (105) 85 70 19
 IEC 90 B14 standard 140 115 95 24
 IEC 90 B14 special 140 (120) 100 80 24
 IEC 100 B14 160 130 110 28
 IEC 112 B14 160 130 110 28
 IEC 132 B14 200 165 130 38

На сторінках нашогоо сайта ви можете завантажити PDF-каталоги та допоміжну технічну інформацію.
