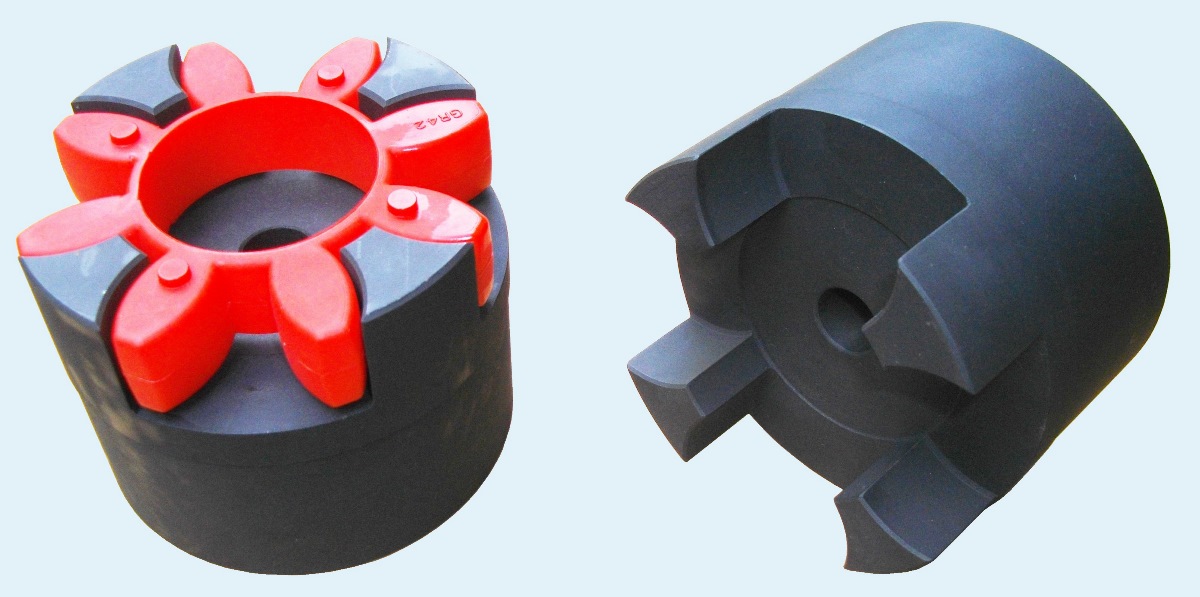

Муфта Desch Habix (Sati X-Flex), это типичная кулачковая упругая муфта с эластичной звёздочкой из полиуретана, её преимущества, это простая конструкция и невысокая цена. Гасит вибрации и компенсирует небольшие погрешности взаимного расположения валов. Предназначены для соединения валов электродвигателя и редуктора, насоса. Муфты Habix всегда есть на складе в Киеве. Отдельно вы можете приобрести эластичные вставки к муфтам Desch antriebstechnik и монтажные втулки.
Исполнение эластичной кулачковой муфты Desch Habix / Sati X-Flex на монтажных втулках
Размеры и маркировки кулачковых муфт
Тип | taper bush | 92 Shore yellow | 98 Shore red | N max | Da | дополнительная маркировка |
Nm | Nm | об/мин | мм | |||
Habix HWT 24 внутренняя | TB1008 | 35 | 60 | 14000 | 55 | |
Habix HWT 24 внешняя | TB1008 | |||||
Habix HWT 28 внутренняя | TB1108 | 95 | 160 | 11800 | 65 | SATI - X-FLEX GTI 28/38 (TB 1108), GTI2838 |
Habix HWT 28 внешняя | TB1108 | SATI - X-FLEX GTE 28/38 (TB 1108), GTE2838 | ||||
Habix HWT 38 внутренняя | TB1108 | 190 | 325 | 9500 | 80 | SATI - X-FLEX GTI 38/45 (TB 1108), GTI3845 |
Habix HWT 38 внешняя | TB1108 | SATI - X-FLEX GTE 38/45 (TB 1108), GTE3845 | ||||
Habix HWT 42 внутренняя | TB1610 | 265 | 450 | 8000 | 95 | SATI - X-FLEX GTI 42/55 (TB 1610), GTI4255 |
Habix HWT 42 внешняя | TB1610 | SATI - X-FLEX GTE 42/55 (TB 1610), GTE4255 | ||||
Habix HWT 48 внутренняя | TB1615 | 310 | 525 | 7100 | 105 | SATI - X-FLEX GTI 48/60 (TB 1615), GTI4860 |
Habix HWT 48 внешняя | TB1615 | SATI - X-FLEX GTE 48/60 (TB 1615), GTE4860 | ||||
Habix HWT 55 внутренняя | TB2012 | 410 | 685 | 6300 | 120 | SATI - X-FLEX GTI 55/70 (TB 2012), GTI5570 |
Habix HWT 55 внешняя | TB2012 | SATI - X-FLEX GTE 55/70 (TB 2012), GTE5570 | ||||
Habix HWT 65 внутренняя | TB2012 | 625 | 940 | 5600 | 135 | |
Habix HWT 65 внешняя | TB2517 | |||||
Habix HWT 75 внутренняя | TB2517 | 1280 | 1920 | 4750 | 160 | SATI - X-FLEX GTI 75/90 (TB 2517), GTI7590 |
Habix HWT 75 внешняя | TB3020 | SATI - X-FLEX GTE 75/90 (TB 2517), GTE7590 | ||||
Habix HWT 90 внутренняя | TB3020 | 2400 | 3600 | 3750 | 200 | |
Habix HWT 90 внешняя | TB3535 |
Исполнение эластичной муфты Desch Habix / Sati x-flex под расточку. Такая кулачковая муфта поставляется с нерасточенными посадочными отверстиями. По спецзаказу можно изготовить такую муфту с готовыми отверстиями.
Размеры кулачковых муфт Desch Habix / Sati X-Flex
маркировка полумуфт | D max мм | момент, Нм | Скорость | Диаметр | ||
Desch antriebstechnik | Sati spa | 92 Shore yellow | 98 Shore red | N max | Da | |
Nm | Nm | об/мин | мм | |||
Habix HWN-GG-19-T1 | X-FLEX SGM A019 (GG25) | 19 | 10 | 17 | 19000 | 40 |
Habix HWN-GG-19-T2 | X-FLEX SGM B024 (GG25) | 24 | 10 | 17 | 19000 | 40 |
Habix HWN-GG-24-T1 | X-FLEX SGM A024 (GG25) | 24 | 35 | 60 | 14000 | 55 |
Habix HWN-GG-24-T2 | X-FLEX SGM B032 (GG25) | 32 | 35 | 60 | 14000 | 55 |
Habix HWN-GG-28-T1 | X-FLEX SGM A028 (GG25) | 28 | 95 | 160 | 11800 | 65 |
Habix HWN-GG-28-T2 | X-FLEX SGM B038 (GG25) | 38 | 95 | 160 | 11800 | 65 |
Habix HWN-GG-38-T1 | X-FLEX SGM A038 (GG25) | 38 | 190 | 325 | 9500 | 80 |
Habix HWN-GG-38-T2 | X-FLEX SGM B045 (GG25) | 45 | 190 | 325 | 9500 | 80 |
Habix HWN-GG-42-T1 | X-FLEX SGM A042 (GG25) | 42 | 265 | 450 | 8000 | 95 |
Habix HWN-GG-42-T2 | X-FLEX SGM B055 (GG25) | 55 | 265 | 450 | 8000 | 95 |
Habix HWN-GG-48-T1 | X-FLEX SGM A048 (GG25) | 48 | 310 | 525 | 7100 | 105 |
Habix HWN-GG-48-T2 | X-FLEX SGM B060 (GG25) | 60 | 310 | 525 | 7100 | 105 |
Habix HWN-GG-55-T1 | X-FLEX SGM A055 (GG25) | 55 | 410 | 685 | 6300 | 120 |
Habix HWN-GG-55-T2 | X-FLEX SGM B070 (GG25) | 70 | 410 | 685 | 6300 | 120 |
Habix HWN-GG-65-T1 | X-FLEX SGM A065 (GG25) | 65 | 625 | 940 | 5600 | 135 |
Habix HWN-GG-65-T2 | X-FLEX SGM B075 (GG25) | 75 | 625 | 940 | 5600 | 135 |
Habix HWN-GG-75-T1 | X-FLEX SGM A075 (GG25) | 75 | 1280 | 1920 | 4750 | 160 |
Habix HWN-GG-75-T2 | X-FLEX SGM B090 (GG25) | 90 | 1280 | 1920 | 4750 | 160 |
Habix HWN-GG-90-T1 | X-FLEX SGM A090 (GG25) | 90 | 2400 | 3600 | 3750 | 200 |
Habix HWN-GG-90-T2 | X-FLEX SGM B100 (GG25) | 100 | 2400 | 3600 | 3750 | 200 |
В зависимости от года выпуска, партии и других особенностей, эластичные элементы муфт Desch Habix могут иметь различную маркировку. Для ориентирования приведем таблицу о наиболее популярными обозначениями:
типоразмер муфты | маркировки эластичных элементов |
Habix 19 жёлтая | Spider X-flex 19/24, Rotex GS19, Rotex 19/24, M291250, GR19, A-19-T5, HK ZK Spidex 19, Rathi RRJ-19, 020191000045 Spider, Size 19, Orange, T-PUR Type 92 SH A |
Habix 19 красная | 020191000042 Spider, Size 19, Purple, T-PUR Type 98 SH A |
Habix 24 жёлтый | Spider X-flex 24/32, Rotex GS24, Rotex 24/25, GR24, A-24-T5, HK ZK Spidex 24, Rathi RRJ-24, 020241000045 Spider, Size 24, Orange, T-PUR Type 92 SH A |
Habix 24 красный | 550241000002, ROTEX GS 24 Spider 98 Shore A-GS RED, 020241000042 Spider, Size 24, Purple, T-PUR Type 98 SH A |
Habix 28 жёлтая | Spider X-flex 28/38, Rotex GS28, Rotex 28/38, GR38, A-28-T5, HK ZK Spidex 28, ПМ 00.00.02-0, Rathi RRJ-28, 020281000045 Spider, Size 28, Orange, T-PUR Type 92 SH A, 020281000020, 550281000025 |
Habix 28 красная | 020281000042 |
Habix 38 жёлтая | Spider X-flex 38/45, Rotex GS38, Rotex 38/45, GR38, A-38-T5, HK ZK Spidex 38, ПМ 00.00.02, Rathi RRJ-38, 020381000045 Spider, Size 38, Orange, T-PUR Type 92 SH A, 550381000001 Rotex-GS 38/Spider/92A/Yellow, BA550381053201 |
Habix 38 красная | 020381000042 Spider, Size 38, Purple, T-PUR Type 98 SH A |
Habix 42 жёлтая | Spider X-flex 42/55, Rotex GS42, Rotex 42/55, GR42, A-42-T5, HK ZK Spidex 42, Rathi RRJ-48, 020421000020 |
Habix 42 красная | 020421000042 Rotex 42 98 Sh-A |
Habix 48 жёлтая | Spider X-flex 48/60, Rotex GS48, Rotex 48/60, GR48, A-48-T5, HK ZK Spidex 48, ПМ 00.00.02-01, Rathi RRJ-48, 020481000045 |
Habix 48 красная | 020481000042 Spider Purple, Rotex 48 |
Habix 55 жёлтая | Spider X-flex 55/70, Rotex GS55, Rotex 55/70, GR55, A-55-T5, HK ZK Spidex 55, ПМ 00.00.02-02, Rathi RRJ-55, 02055100004, Orange Rotex 55 Coupling Spider |
Habix 55 красная | 020551000044 Rotex 55 Spider |
Habix 65 жёлтая | Spider X-flex 65/75, Rotex GS65, Rotex 65/75, GR65, A-65-T5, HK ZK Spidex 65, Rathi RRJ-65, 020651000045 Orange Rotex 65 Coupling Spider, 020651000020 Rotex 65/Spider/64D/T-Pur/Lt Green |
Habix 65 красная | 020651000042 Spider Rotex-65 T-Pur, Purple 98 Shore, 020651000002 Spider, GR-65 Red |
Habix 75 жёлтая | Spider X-flex 75/90, Rotex GS75, GR75, Rotex 75/90, A-75-T5, HK ZK Spidex 75, ПМ 00.00.01, Rathi RRJ-75, 020751000020 Rotex 75/Spider/64D/T-Pur/Lt Green 020751000045 |
Habix 75 красная | 020751000042 |
Habix 90 жёлтая | Spider X-flex 90/100, Rotex GS90, Rotex 90/100, GR90, A-90-T5, HK ZK Spidex 90, Rathi RRJ-90, 020901000045 GR-90, 92A |
Habix 90 красная | 020901000042 ROTEX 90 SPIDER T-PUR, |
Habix 100 жёлтая | Spider X-flex 100/110, Rotex GS100, GR100, A-100-T5, HK ZK Spidex 100, 021001000020 ROTEX 100 SPIDER |
Habix 100 красная | 021001000002 Rotex 100, 98 ShА, 021001000042 |
Habix 110 жёлтая | Spider X-flex 110/125, Rotex GS110, GR110, A-110-T5, HK ZK Spidex 110 |
Habix 110 красная | 021101000042 ROTEX 110 SPIDER 95A T-PUR |
Habix 125 жёлтая | Spider X-flex 125/145, Rotex GS125 GR125, A-125-T5, HK ZK Spidex 125, 021251000020 ROTEX 125 SPIDER |
Habix 125 красная | 021251000042 ROTEX 125 SPIDER 98A T-PUR |
Размеры эластичных элементов кулачковых муфт Habix / X-Flex
типоразмер муфты | Da | d | h | количество лепестков |
мм | мм | мм | ||
Desch Habix 19 / Sati X-flex 19/24 | 40 | 18.5 | 12 | 6 |
Desch Habix 24 / Sati X-flex 24/32 | 55 | 27.5 | 14 | 8 |
Desch Habix 28 / Sati X-flex 28/38 | 65 | 30.5 | 15 | 8 |
Desch Habix 38 / Sati X-flex 38/45 | 80 | 38.5 | 18 | 8 |
Desch Habix 42 / Sati X-flex 42/55 | 95 | 47.0 | 20 | 8 |
Desch Habix 48 / Sati X-flex 48/60 | 105 | 51.0 | 21 | 8 |
Desch Habix 55 / Sati X-flex 55/70 | 120 | 60.0 | 22 | 8 |
Desch Habix 65 / Sati X-flex 65/75 | 135 | 68.0 | 26 | 8 |
Desch Habix 75 / Sati X-flex 75/90 | 160 | 80.0 | 30 | 10 |
Desch Habix 90 / Sati X-flex 90/100 | 200 | 100.0 | 34 | 10 |
Desch Habix 100 / Sati X-flex 100/110 | 225 | 113,0 | 38 | 10 |
Desch Habix 110 / Sati X-flex 110/125 | 255 | 127,0 | 42 | 10 |
Desch Habix 125 / Sati X-flex 125/145 | 290 | 147,0 | 46 | 10 |
GR 140 | 320 | 165.0 | 50 | 10 |
GR 160 | 370 | 190.0 | 57 | 10 |
GR 180 | 420 | 220.0 | 64 | 12 |
Заменим ступицы и эластичные вставки (звёздочки, упругие элементы) кулачковых муфт Brown Europe, Rotex KTR, Fenner, Raja-Lovejoy CJ Spidex, Challenge, Bowex, Poly-norm, Countex, Sati, Заменим муфты Mitsuboshi hyper flex, R+W, Reich jaw coupling, SKF, angst+pfister n.v. s.a., Fenner, ELKURI, Browning, Rexnord, Falk, Benzlers, Flender bipex, Tschan Nor-Mex... Также, муфта Habix / X-Flex является отличной раменой для муфт согласно ГОСТ 14084-76 "Муфты упругие со звёздочкой".
В случае, если вам необходимо компенсировать значительные погрешности расположения валов, рекомендуем использовать муфты Desch Flex с торовидным эластичным элементом. Для передачи большего крутящего момента готовы рекомендовать эластичные кулачковые муфты Desch HRC и Desch Hadeflex.
