Эластичная втулочно-пальцевая муфта Orpex прозводства немецкой компании Desch. Упругая муфта передаёт крутящий момент между валами трансмиссии, компенсирует погрешности размещения валов и демпфирует удары. Зачастую муфты Desch antriebstechnik устанавливается между электродвигателем и насосом, на выходном валу редуктора... Будучи официальным представителем компании Desch, наша компания готова предложить весь спектр втулочно-пальцевых муфт и резиновых пальцев к ней.
чугун | сталь | крутящий момент , Нм | Максимаьная | мин. отверстие, мм | Макс. отверстие, мм | Макс. диаметр, da, мм | Вес, кг |
WN 105 | WS 105 | 200 | 5000 / 5000 | - | 32 | 105 | 2.16 |
WN 125 | WS 125 | 350 | 5000 / 5000 | - | 40 | 125 | 3.8 |
WN 144 | WS 144 | 500 | 4900 / 5000 | - | 50 | 144 | 5.3 |
WN 162 | WS 162 | 750 | 4300 / 5000 | - | 55 | 162 | 7.8 |
WN 178 | WS 178 | 950 | 3800 / 4900 | - | 70 | 178 | 11.5 |
WN 198 | WS 198 | 1300 | 3400 / 4600 | - | 80 | 198 | 15.6 |
WN 228 | WS 228 | 2200 | 3000 / 4400 | - | 85 | 228 | 23.1 |
WN 252 | WS 252 | 2750 | 2700 / 4200 | 38 | 100 | 252 | 31.5 |
WN 285 | WS 285 | 4300 | 2400 / 3900 | 48 | 110 | 285 | 45.5 |
WN 320 | WS 320 | 5500 | 2100 / 3500 | 55 | 125 | 320 | 62 |
WN 360 | WS 360 | 7800 | 1900 / 3100 | 65 | 135 | 360 | 89 |
WN 400 | WS 400 | 12500 | 1700 / 2800 | 75 | 150 | 400 | 126 |
WN 450 | WS 450 | 18500 | 1500 / 2500 | 85 | 170 | 450 | 186 |
WN 500 | WS 500 | 25000 | 1350 / 2200 | 95 | 190 | 500 | 250 |
WN 560 | WS 560 | 39000 | 1200 / 2000 | 100 | 210 | 560 | 310 |
WN 630 | WS 630 | 52000 | 1050 / 1800 | 100 | 235 | 630 | 420 |
WN 710 | WS 710 | 84000 | 950 / 1600 | 110 | 250 | 710 | 590 |
WN 800 | WS 800 | 110000 | 850 / 1400 | 125 | 280 | 800 | 800 |
WN 900 | WS 900 | 150000 | 750 / 1250 | 140 | 310 | 900 | 1060 |
WN1000 | WS1000 | 195000 | 880 / 1100 | 150 | 340 | 1000 | 1400 |
WN1120 | WS1120 | 270000 | 600 / 1000 | 160 | 400 | 1120 | 1900 |
WN1250 | WS1250 | 345000 | 550 / 900 | 180 | 400 | 1250 | 2500 |
WN1400 | WS1400 | 530000 | 490 / 800 | 200 | 460 | 1400 | 3700 |
WN1600 | WS1600 | 750000 | 430 / 700 | 260 | 510 | 1600 | 4900 |
WN1800 | WS1800 | 975000 | 380 /600 | 320 | 580 | 1800 | 7200 |
WN2000 | WS2000 | 1300000 | 340 / 550 | 380 | 640 | 2000 | 9200 |

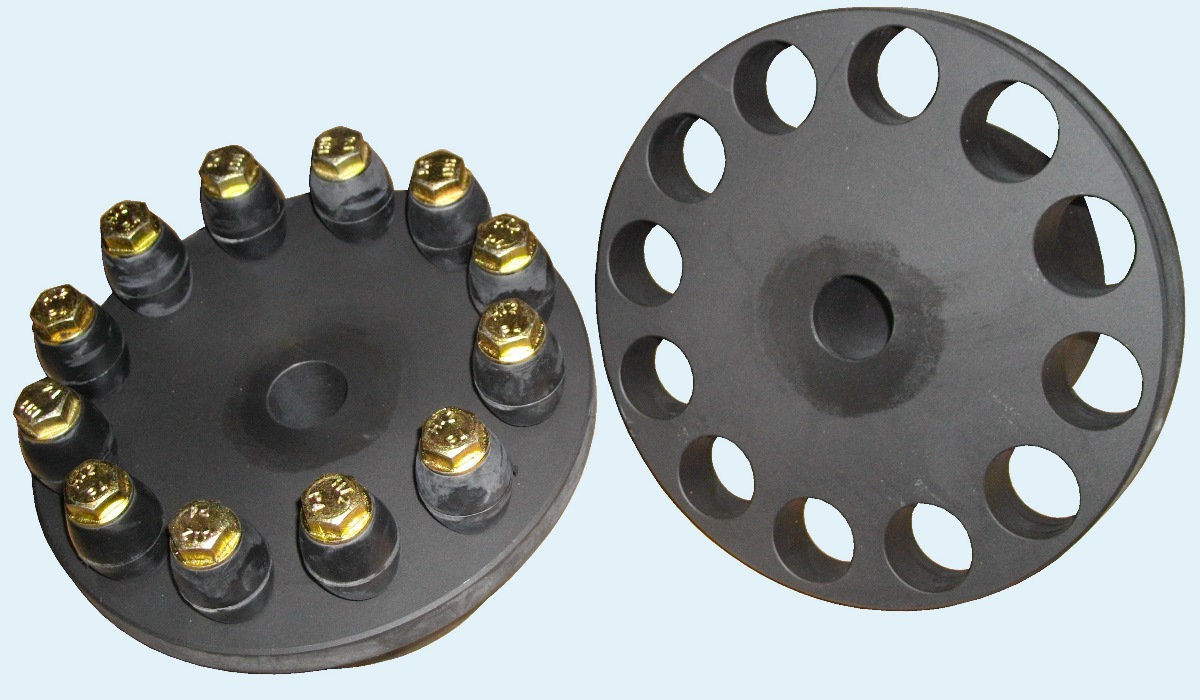

Конструктивно упругая муфта Orpex аналогична муфте Flender Rupex и полностью с ней взиамозаменяема. Также эта муфта подобна отечественной муфте МУВП, но по размерам с ней не совпадает. Заменим муфты KTR Revolex KX, Veboflex, Renold Pinflex, David Brown pin&bush coupling, Unique PB, N-Eupex Flender, Bibby transmissions, Lonne Pencoflex Rexnord, .
Уже имеете муфту Orpex и вам необходмил техническое обслуживание? Готовы предложить пальцы и резиновые демпферы для втулочно-пальцевых муфт (pin and bush coupling) Desch Orpex, Reel Elbo-R, Flender Rupex, Benzlers Cone Ring
В ассортименте Desch antriebstechnik насчитывается 26 типоразмеров, муфта Orpex способна передать момент до 1 300 000 Нм. (максимальный диаметр муфты 2000 мм), стандартный материал муфты - чугун, также возможно изготовление муфты из стали.
Для передачи небольших мощностей рекомендуем обратить внимание на кулачковую муфту Habix, а также муфту HRC, монтируемую на конические монтажные втулки. Чтобы передать крутящий момент на валы со значительной погрешностью размещения валов вы можете купить эластичные муфты Flex, Periflex, Dura-Flex, а также карданные шарниры.
