Стяжная (зажимная) коническая быстросменная муфтв, тип KLHH. Конструктивно представляют собой комплекс встречных конусов, которые при осевом смещении создают радиальные усилия, которые фиксируют на гладком валу без шпонки различные элементы привода

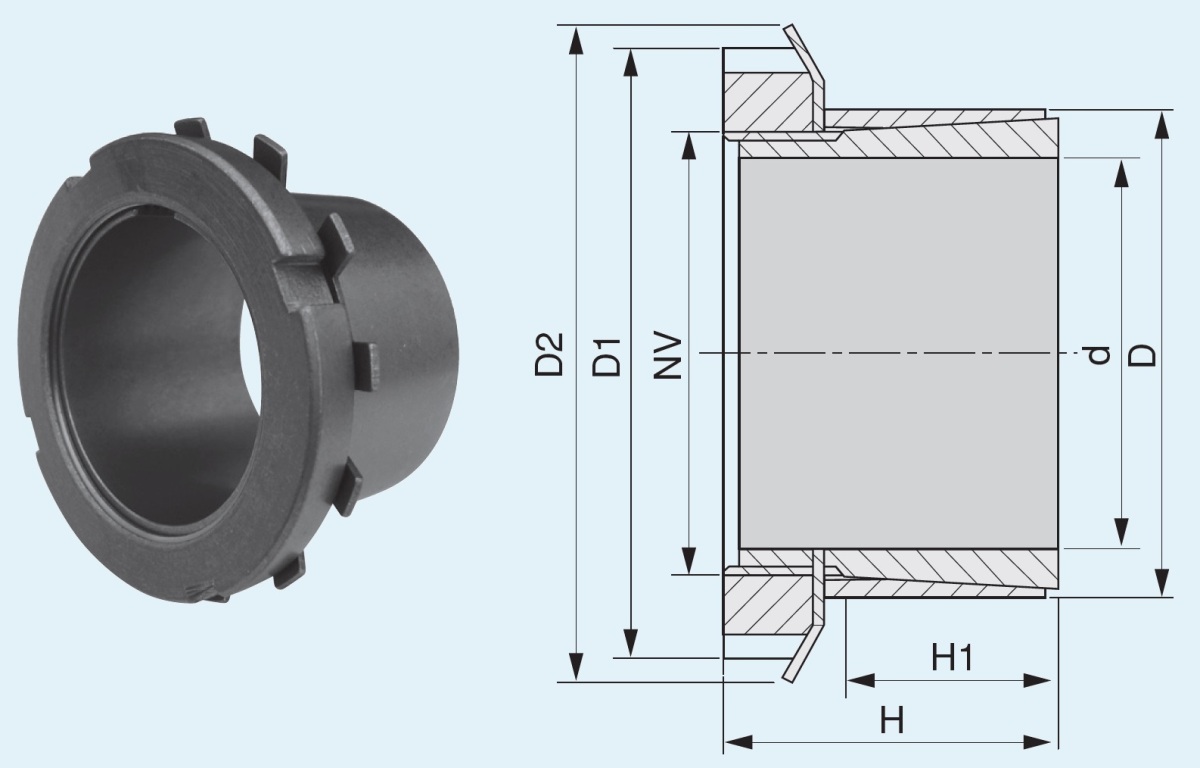

Сочетание посадочных диаметров, внутреннего и внешнего позволяет описать конструктивное исполнение бесшпоночной муфты KLFF как "тонкостенную". Сама муфта KLFF является самоцентрирующей и создаёт небольшие крутящие моменты. Основные маркировки и размеры приведём в таблице:
| маркування | артикул | d | D | H | H1 | крутний момент, Нм | дополнительный артикул |
| Sati KLFF014 | Serie FF 14/25 | 14 | 25 | 31 | 20 | 80 | Sil-lock 13 14x25, CAL-P I 14/25 561014 |
| Sati KLFF015 | Serie FF 15/25 | 15 | 25 | 31 | 20 | 77 | Sil-lock 13 15x25, CAL-P I 15/25 561015 |
| Sati KLFF016 | Serie FF 16/25 | 16 | 25 | 33 | 21 | 80 | Sil-lock 13 16x25, CAL-P I 16/25 561016 |
| Sati KLFF017 | Serie FF 17/25 | 17 | 25 | 33 | 21 | 100 | Sil-lock 13 17x25, CAL-P I 17/25 561017 |
| Sati KLFF018 | Serie FF 18/30 | 18 | 30 | 33 | 21 | 125 | Sil-lock 13 18x30, CAL-P I 18/30 561017 |
| Sati KLFF019 | Serie FF 19/30 | 19 | 30 | 33 | 21 | 132 | Sil-lock 13 19x30, CAL-P I 19/30 561019 |
| Sati KLFF020 | Serie FF 20/30 | 20 | 30 | 33 | 21 | 139 | Sil-lock 13 20x30, CAL-P I 20/30 561020 |
| Sati KLFF022 | Serie FF 22/35 | 22 | 35 | 38 | 25 | 340 | Sil-lock 13 22x35, CAL-P I 22/35 561022 |
| Sati KLFF024 | Serie FF 24/35 | 24 | 35 | 38 | 25 | 262 | Sil-lock 13 24x35, CAL-P I 24/35 561024 |
| Sati KLFF025 | Serie FF 25/35 | 25 | 35 | 38 | 25 | 202 | Sil-lock 13 25x35, CAL-P I 25/35 561025 |
| Sati KLFF028 | Serie FF 28/40 | 28 | 40 | 44 | 28 | 210 | Sil-lock 13 28x40, CAL-P I 28/40 561028 |
| Sati KLFF030 | Serie FF 30/40 | 30 | 40 | 44 | 28 | 312 | Sil-lock 13 30x40, CAL-P I 30/40 561030 |
| Sati KLFF032 | Serie FF 32/45 | 32 | 45 | 45 | 28 | 335 | Sil-lock 13 32x45, CAL-P I 32/45 561032 |
| Sati KLFF035 | Serie FF 35/45 | 35 | 45 | 45 | 28 | 483 | Sil-lock 13 35x45, CAL-P I 35/45 561035 |
| Sati KLFF036 | Serie FF 36/45 | 36 | 45 | 45 | 28 | Sil-lock 13 36x45, CAL-P I 36/45 561036 | |
| Sati KLFF038 | Serie FF 38/50 | 38 | 50 | 46 | 28 | 790 | Sil-lock 13 38x50, CAL-P I 38/50 561038 |
| Sati KLFF040 | Serie FF 40/50 | 40 | 50 | 46 | 28 | 696 | Sil-lock 13 40x50, CAL-P I 40/50 561040 |
| Sati KLFF042 | Serie FF 42/55 | 42 | 55 | 47 | 28 | 650 | Sil-lock 13 42x55, CAL-P I 42/55 561042 |
| Sati KLFF045 | Serie FF 45/55 | 45 | 55 | 47 | 28 | 902 | Sil-lock 13 45x55, CAL-P I 45/55 561045 |
| Sati KLFF048 | Serie FF 48/60 | 48 | 60 | 47 | 28 | 1250 | Sil-lock 13 48x60, CAL-P I 48/60 561048 |
| Sati KLFF050 | Serie FF 50/60 | 50 | 60 | 47 | 28 | 1014 | Sil-lock 13 50x60, CAL-P I 50/60 561050 |
| Sati KLFF055 | Serie FF 55/65 | 55 | 65 | 48 | 28 | 1158 | Sil-lock 13 55x65, CAL-P I 55/65 561055 |
| Sati KLFF056 | Serie FF 56/68 | 56 | 68 | 48 | 28 | Sil-lock 13 56x68, CAL-P I 56/68 561056 | |
| Sati KLFF060 | Serie FF 60/70 | 60 | 70 | 50 | 28 | 1379 | Sil-lock 13 60x70, CAL-P I 60/70 561060 |
Как уже упоминалось ранее, бесшпоночные муфты Sati предназначены для монтажа на гладкий цилиндрический вал без шпонки различных компонентов механической трансмиссии, например - эластичных муфт, звёздочек, зубчатых шкивов, клиновых шкивов, клыльчаток вентиляторов.
По конструкции и качеству изготовления бесшпоночные зажимные муфты Sati system block не уступают муфтам KTR clampex, Rexnord Tollock TLK250, Ringspann, Bea Callettatori, SIT Sit-lock.
Следует акцентировать вгимание, что для корректной работы бесшпоночной муфты необходмо учитывать много факторов, при её подборе и монтаже - передаваемый крутящий момент и характеристики нагрузки, момент затяжки фиксирующей гайки, качество поверхностей сопрягаемых деталей и величину обхвата поверхности бесшпоночной муфтой.
Для построения механизмов вы также сможете приобрести другие комплектующие - конические монтажные втулки, электродвигатели с тормозом, мотор-редукторы, карданные валы, транспортёрные сетки, приводные цепи и звёздочки для цепей.
За страницах нашего сайта вы можете скачать PDF-каталоги и свпомогательную техническую информацию. За помощью в подборе и техническими контультациями - обращайтесь с техзаданием к нашим инженерам.
Павинов Михаил
инженер
(098) 083-58-09
