Бесшпоночная муфта KLHH

муфта бесшпоночная

Бесшпоночная муфта Sati KLHH

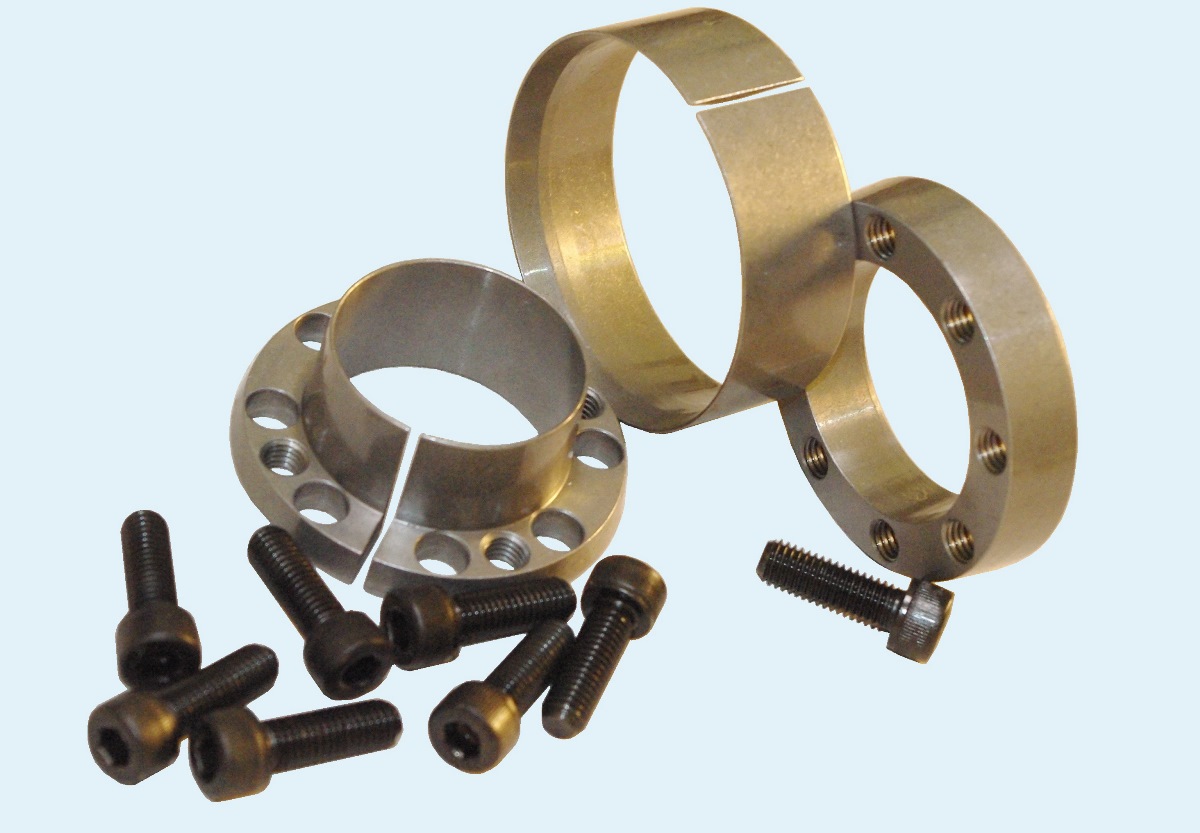

Быстросменная бксшпоночная муфта Sati system block KLHH - это бесшпоночная муфта построенная на системе встречных конусов м предназначена для монтажа на вал без шпонки разных комонентов привода - шкивов, муфт, шестерен, ступиц, фланцев, звёздочек. Материал, из которого изготавливаются зажимные муфты KLHH - высокопрочная углеродистая сталь. С учётом конструкции обойм, бесшпоночная муфта KLHH не является самоцентрирующей и требуют дополнительных элементов, отвечающих за центрирование. Крутящий момент, создаваемый этой стяжной муфтой можно отнести к относительно небольшому, это поясняется её небольшими размерами.

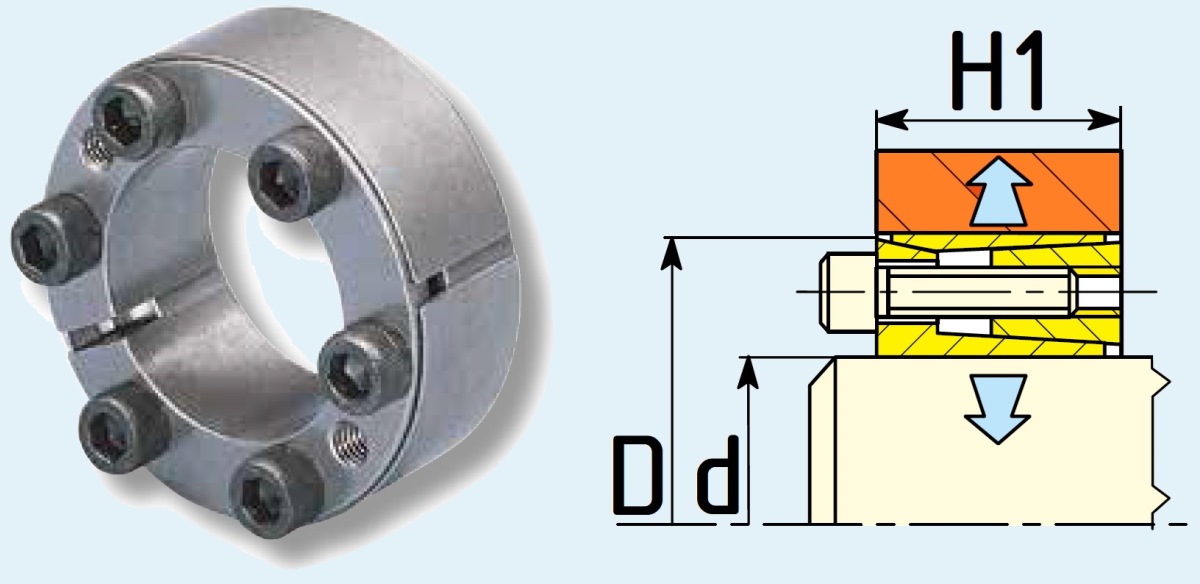

Размеры и обозначения бесшпоночных муфт Sati KLHH

 маркировка артикул d*D мм H1 мм
 Sati KLHH016 System block HH 16/32 13*32 18,5
 Sati KLHH018 System block HH 18/40 18*40 18,5
 Sati KLHH019 System block HH 19/41 19*41 18
 Sati KLHH020 System block HH 20/42 20*42 18
 Sati KLHH024 System block HH 24/46 24*46 18
 Sati KLHH025 System block HH 25/47 25*47 18
 Sati KLHH028 System block HH 28/50 25*50 18
 Sati KLHH030 System block HH 30/52 30*52 18
 Sati KLHH035 System block HH 35/57 35*57 21,5
 Sati KLHH036 System block HH 36/58 36*58 21,5
 Sati KLHH038 System block HH 38/60 38*60 21,5
 Sati KLHH040 System block HH 40/62 40*62 28
 Sati KLHH042 System block HH 42/70 42*70 28
 Sati KLHH045 System block HH 45/73 45*73 28
 Sati KLHH048 System block HH 48/76 48*76 28
 Sati KLHH050 System block HH 50/78 50*78 28
 Sati KLHH055 System block HH 55/83 55*83 28
 Sati KLHH060 System block HH 60/88 60*88 28
 Sati KLHH070 System block HH 70/105 70*105 35
 Sati KLHH080 System block HH 80/115 80*115 35
 Sati KLHH095 System block HH 95/130 95*130 35
