Беcшпоночная муфта KLDA Sati

Муфта зажимная

System block KLDA муфта бесшпоночная

Бесшпоночная муфта Sati KLDA - это элемент для фиксации на вал, позволяющий передавать крутяший момент, создаваемый двумя встречными конусами. Конструктивно стяжная муфта KLDA имеет много сходства с другими типами  муфт - KLAA, KLAB, KLDB и отличается от них небольшими вариациями в исполнении. Предназначена коническая зажимная муфта KLDA для установки на гладкий вал без шпонки различных элементов трансмиссии - кулачковых муфт, клиновых шкивов, поликлиновых шкивов, зубчатых шкивов, ступиц, звёздочек, маховиков, крыльчаток вентилятора, цилиндрических зубчатых колёс, конических шестерен.

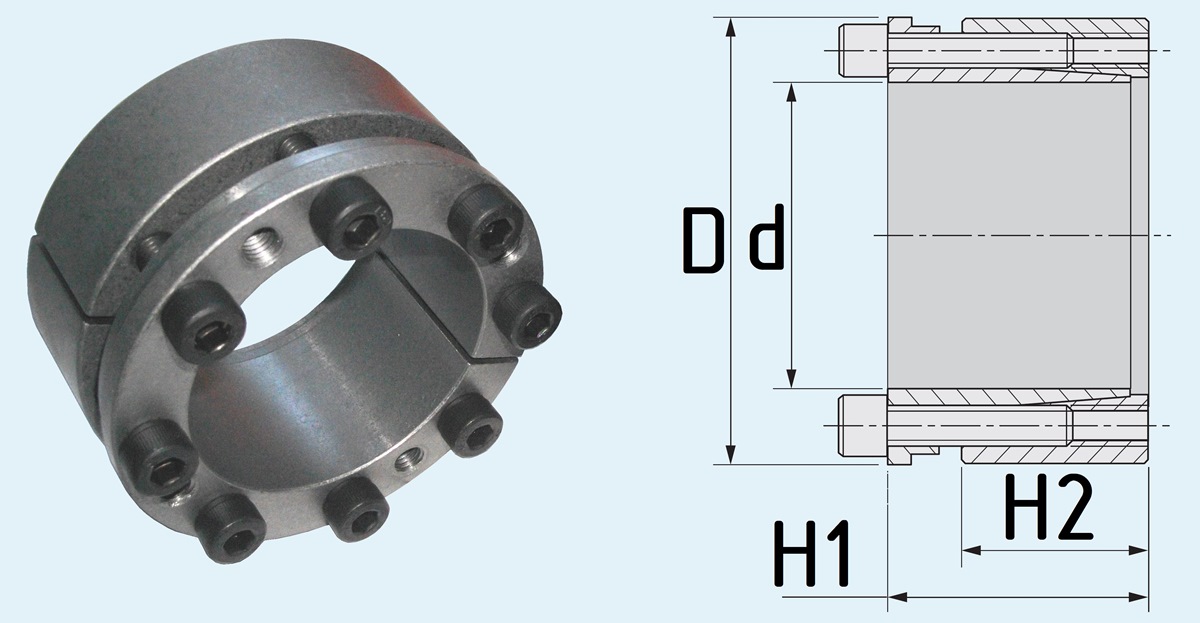

Муфта затискна

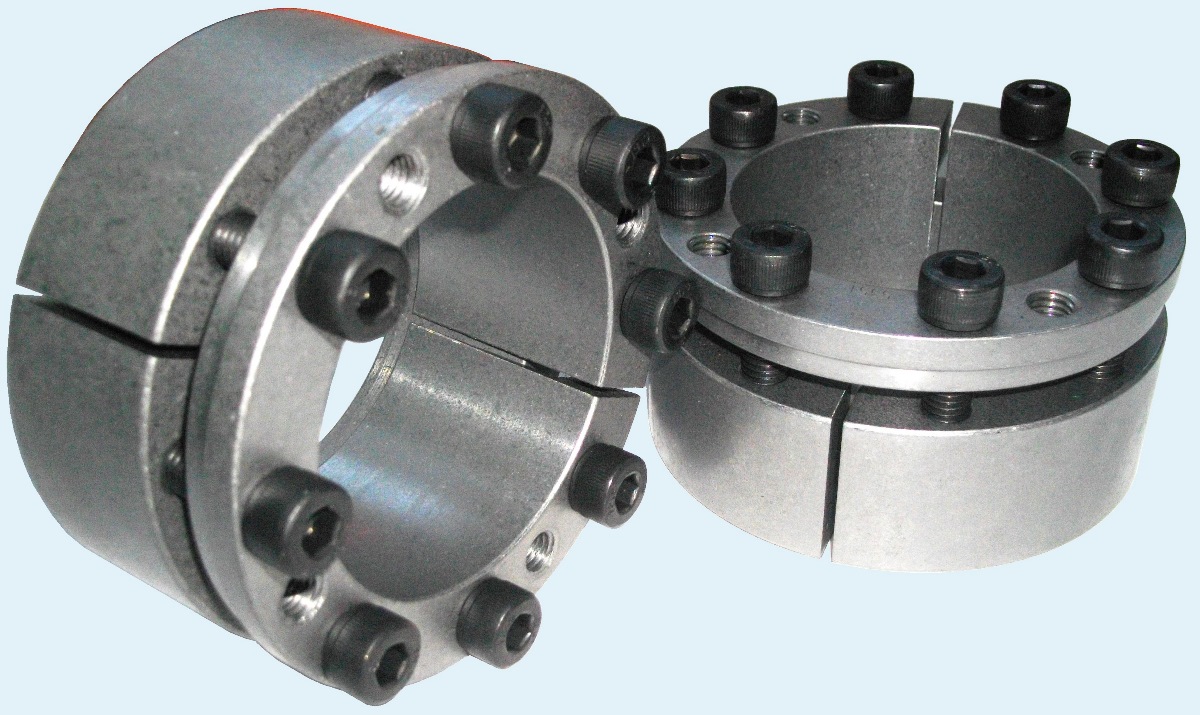

Размеры и маркировки бесшпоночных быстросменных муфт Locking device KLDA

 маркировка артикул d/D H1/H2 крутящий
 момент Нм		 дополнительная маркировка
 System block KLDA019 Sati KLDA 19*47 19/47 39/26 353 RLK 130 19x47, BK070019047
 System block KLDA020 Sati KLDA 20*47 20/47 39/26 382 RLK 130 20x47, BK070020047
 System block KLDA022 Sati KLDA 22*47 22/47 39/26 431 RLK 130 22x47, BK070022047
 System block KLDA024 Sati KLDA 24*50 24/50 39/26 519 RLK 130 24x50, BK070024050
 System block KLDA025 Sati KLDA 25*50 25/50 39/26 578 RLK 130 25x50, BK070025050
 System block KLDA028 Sati KLDA 28*55 28/55 39/26 686 RLK 130 28x55, BK070028055
 System block KLDA030 Sati KLDA 30*55 30/55 39/26 745 RLK 130 30x55, BK070030055
 System block KLDA032 Sati KLDA 32*60 32/60 39/26 912 RLK 130 32x60, BK070032060
 System block KLDA035 Sati KLDA 35*60 35/60 39/26 1010 RLK 130 35x60, BK070035060
 System block KLDA038 Sati KLDA 38*65 38/65 39/26 1216 RLK 130 38x65, BK070038065
 System block KLDA040 Sati KLDA 40*65 40/65 39/26 1323 RLK 130 40x65, BK070040065
 System block KLDA042 Sati KLDA 42*75 42/75 47/30 2128 RLK 130 42x75, BK070042075
 System block KLDA045 Sati KLDA 45*75 45/75 47/30 2304 RLK 130 45x75, BK070045075
 System block KLDA048 Sati KLDA 48*80 48/80 47/30 2461 RLK 130 48x80, BK070048080
 System block KLDA050 Sati KLDA 50*80 50/80 47/30 2530 RLK 130 50x80, BK070050080
 System block KLDA055 Sati KLDA 55*85 55/85 47/30 3138 RLK 130 55x85, BK070055085
 System block KLDA060 Sati KLDA 60*90 60/90 47/30 3314 RLK 130 60x90, BK070060090
 System block KLDA065 Sati KLDA 65*95 65/95 47/30 4079 RLK 130 65x95, BK070065095
 System block KLDA070 Sati KLDA 70*110 70/110 57/40 6707 RLK 130 70x110, BK070070110
 System block KLDA075 Sati KLDA 75*115 75/115 62/40 7354 RLK 130 75x115, BK070075115
 System block KLDA080 Sati KLDA 80*120 80/120 62/40 7943 RLK 130 80x120, BK070080120
 System block KLDA085 Sati KLDA 85*125 85/125 62/40 9512 RLK 130 85x125, BK070085125
 System block KLDA090 Sati KLDA 90*130 90/130 62/40 10100 RLK 130 90x130, BK070090130
 System block KLDA095 Sati KLDA 95*135 95/135 62/40 11865 RLK 130 95x135, BK070095135
 System block KLDA100 Sati KLDA 100*145 100/145 77/46 15396 RLK 130 100x145, BK070100145
 System block KLDA110 Sati KLDA 110*155 110/155 77/46 16867 RLK 130 110x155, BK070110155
 System block KLDA120 Sati KLDA 120*165 120/165 77/46 22064 RLK 130 120x165, BK070120165
 System block KLDA130 Sati KLDA 130*180 130/180 77/46 23535 RLK 130 130x180, BK070130180
 System block KLDA140 Sati KLDA 140*190 140/190 84/51 30210 RLK 130 140x190, BK070140190
 System block KLDA150 Sati KLDA 150*200 150/200 84/51 36440 RLK 130 150x200, BK070150200
 System block KLDA160 Sati KLDA 160*210 160/210  RLK 130 130x210, BK070130210
 System block KLDA170 Sati KLDA 170*225 170/225  RLK 130 170x225, BK070170225
 System block KLDA180 Sati KLDA 180*235 180/235  RLK 130 180x235, BK070180235

Бесшпоночные муфты KLDA Sati изготоавливаются из высококачественной стали и имеют высокое качество изготовления, с уыеренностью могут звменить быстросменные муфты Clampex KTR, BEA calettatori BK70, Ringspann. Благодаря своей конструкции бесхпоночные муфты позволяют быструю настройку и переналадку иеханизмов, но, несмотря на то, что обоймы разрезные не следует ожидать от них возможности установки на ваоы и в отверстия с низкой точностью и плохим качеством поверхности. Для надёжной фиксации компонентов привода вал и отверстие точность поверхностей должна быть не ниже 8-го квалитета.
