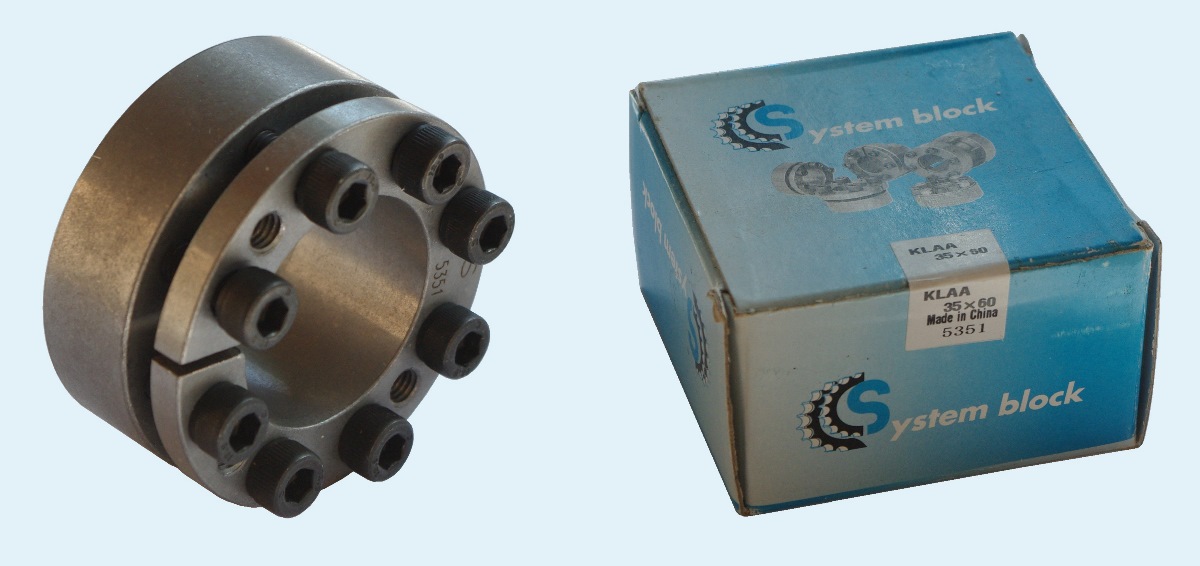

Быстросменная муфта типа Systen block KLAA можно отнести к самому простому и базовому исполнению бесшпоночных муфт. Принцип действия стяжной муфты KLAA построен на двух встречных конусах, которые стягиваются комплектом винтов, входящих в комплект. Благоларя встресному движению конусов внутренняя обойма сжимается, а внешняя обойма расширяется. Благодаря такой конструкции бесшроночная муфта при монтаже жёстко соединяет гладкий вал и сопрягаемую с ним деталь (шкив, полумуфту, звёздочку, ступицу).
Быстросменные муфты KLAA относятся к самоцентрирующим муфтам, а по крутящему моменту её можно отнести к "среднему" крутящему моменту. К конструктивно подобным можно их также отнести в одну группу с бесшпоночными муфтами исполнений KLAB, KLBB, KLDA, KLDB, KLRR

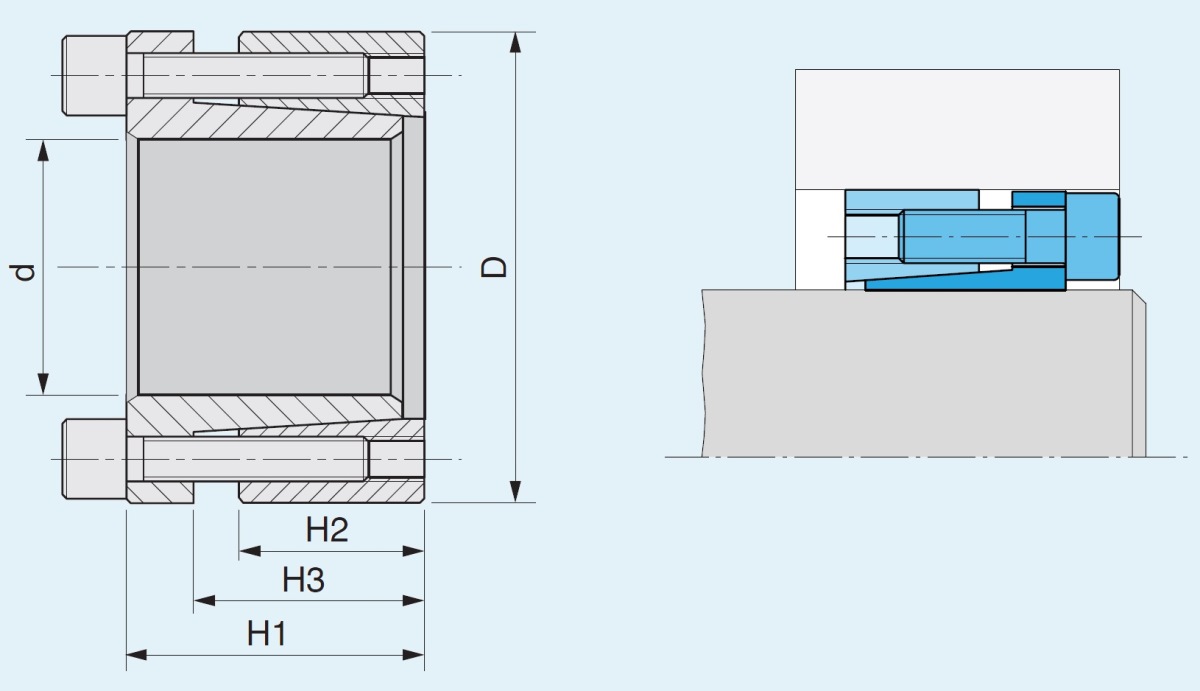

Размеры и маркировки бесшпоночных муфт KLAA
| артикул | dxD | H1 | H2 | крутний момент | вспомогательное обозначение |
| мм | мм | мм | Нм | ||
| System block KLAA018 | Locking set AA 18x47 | 28 | 17 | 273 | KLAA018/047, |
| System block KLAA019 | Locking set AA 19x47 | 28 | 17 | 273 | KLAA019/047, |
| System block KLAA020 | Locking set AA 20x47 | 28 | 17 | 287 | KLAA020/047, RLK132 4204-020201-000000 |
| System block KLAA022 | Locking set AA 22x47 | 28 | 17 | 316 | KLAA022/047, RLK132 4204-022201-000000 |
| System block KLAA024 | Locking set AA 24x50 | 28 | 17 | 413 | KLAA024/050, RLK132 4204-024201-000000 |
| System block KLAA025 | Locking set AA 25x50 | 28 | 17 | 431 | KLAA025/050, RLK132 4204-025201-000000 |
| System block KLAA028 | Locking set AA 28x55 | 28 | 17 | 782 | KLAA028/055, RLK132 4204-028201-000000 |
| System block KLAA030 | Locking set AA 30x55 | 28 | 17 | 517 | KLAA030/055, RLK132 4204-030201-000000 |
| System block KLAA032 | Locking set AA 32x60 | 28 | 17 | 734 | KLAA032/060, RLK132 4204-032201-000000 |
| System block KLAA035 | Locking set AA 35x60 | 28 | 17 | 803 | KLAA035/060, RLK132 4204-035201-000000 |
| System block KLAA038 | Locking set AA 38x65 | 28 | 17 | 872 | KLAA038/065, RLK132 4204-038201-000000 |
| System block KLAA040 | Locking set AA 40x65 | 28 | 17 | 918 | KLAA040/065, RLK132 4204-040201-000000 |
| System block KLAA042 | Locking set AA 42x75 | 33 | 20 | 1563 | KLAA042/075, RLK132 4204-042201-000000 |
| System block KLAA045 | Locking set AA 45x75 | 33 | 20 | 1674 | KLAA045/075, RLK132 4204-045201-000000 |
| System block KLAA048 | Locking set AA 48x80 | 33 | 20 | 1674 | KLAA048/080, RLK132 4204-048201-000000 |
| System block KLAA050 | Locking set AA 50x80 | 33 | 20 | 1860 | KLAA050/080, RLK132 4204-050201-000000 |
| System block KLAA055 | Locking set AA 55x85 | 33 | 20 | 2340 | KLAA055/085, RLK132 4204-055201-000000 |
| System block KLAA060 | Locking set AA 60x90 | 33 | 20 | 2553 | KLAA060/090, RLK132 4204-060201-000000 |
| System block KLAA065 | Locking set AA 65x95 | 33 | 20 | 3110 | KLAA065/095, RLK132 4204-065201-000000 |
| System block KLAA070 | Locking set AA 70x110 | 40 | 24 | 4838 | KLAA070/110, RLK132 4204-070201-000000 |
| System block KLAA075 | Locking set AA 75x115 | 40 | 24 | 5184 | KLAA075/115, RLK132 4204-075201-000000 |
| System block KLAA080 | Locking set AA 80x120 | 40 | 24 | 5530 | KLAA080/120, RLK132 4204-080201-000000 |
| System block KLAA085 | Locking set AA 85x125 | 40 | 24 | 6610 | KLAA085/125, RLK132 4204-085201-000000 |
| System block KLAA090 | Locking set AA 90x130 | 40 | 24 | 6998 | KLAA090/130, RLK132 4204-090201-000000 |
| System block KLAA095 | Locking set AA 95x135 | 40 | 24 | 8208 | KLAA095/135, RLK132 4204-095201-000000 |
| System block KLAA100 | Locking set AA 100x145 | 44 | 26 | 9742 | KLAA100/145, RLK132 4204-100201-000000 |
| System block KLAA110 | Locking set AA 110x155 | 44 | 26 | 10716 | KLAA110/155, RLK132 4204-110201-000000 |
| System block KLAA120 | Locking set AA 120x165 | 44 | 26 | 13154 | KLAA120/165, RLK132 4204-120201-000000 |
| System block KLAA130 | Locking set AA 130x180 | 52 | 34 | 18996 | KLAA130/180, RLK132 4204-130201-000000 |
| System block KLAA140 | Locking set AA 140x190 | 54 | 34 | 20336 | KLAA140/190, RLK132 4204-140201-000000 |
| System block KLAA150 | Locking set AA 150x200 | 54 | 34 | 24211 | KLAA150/200, RLK132 4204-150201-000000 |
| System block KLAA160 | Locking set AA 160x210 | 54 | 34 | 28408 | KLAA160/210, RLK132 4204-160201-000000 |
| System block KLAA170 | Locking set AA 170x225 | 64 | 44 | 35929 | KLAA170/225, RLK132 4204-170201-000000 |
| System block KLAA180 | Locking set AA 180x235 | 64 | 44 | 34866 | KLAA180/235, RLK132 4204-180201-000000 |
| System block KLAA190 | Locking set AA 190x250 | 64 | 44 | 34866 | KLAA180/235, RLK132 4204-190201-000000 |
| System block KLAA200 | Locking set AA 200x260 | 64 | 44 | 48416 | KLAA200/260, RLK132 4204-200201-000000 |
