Зубчатый ремень Bando L полиуретан

Зубчатый ремень Bando

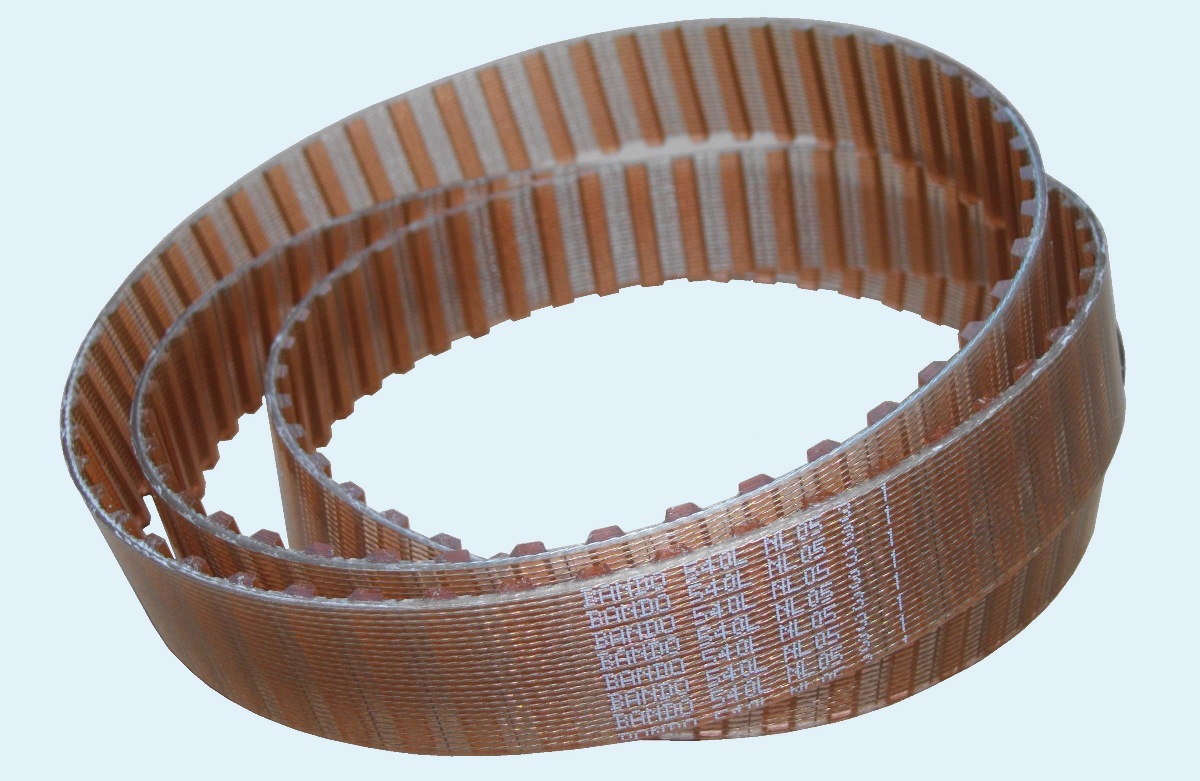

Полиуретановый зубчатый ремень Bando L с металлокордом.

Традиционным исполнением зубчатых ремней с профилем L - шаг зуба 9,525 мм является резина со стекловолоконным кордом. Но, для работы в более агрессивных условиях производятся полиуретановые зубчатые ремни с металлическим кордом. С точки зрения механических свойств полиуретановые и резиновые зубчатые ремни не имеют принципиальных отличий, но с точки зрения рабочего диапазаона температур, способности работать с агрессимными моющими средствами и гигиеничности они, конечно же, отличаются.

Bando synchronous belt

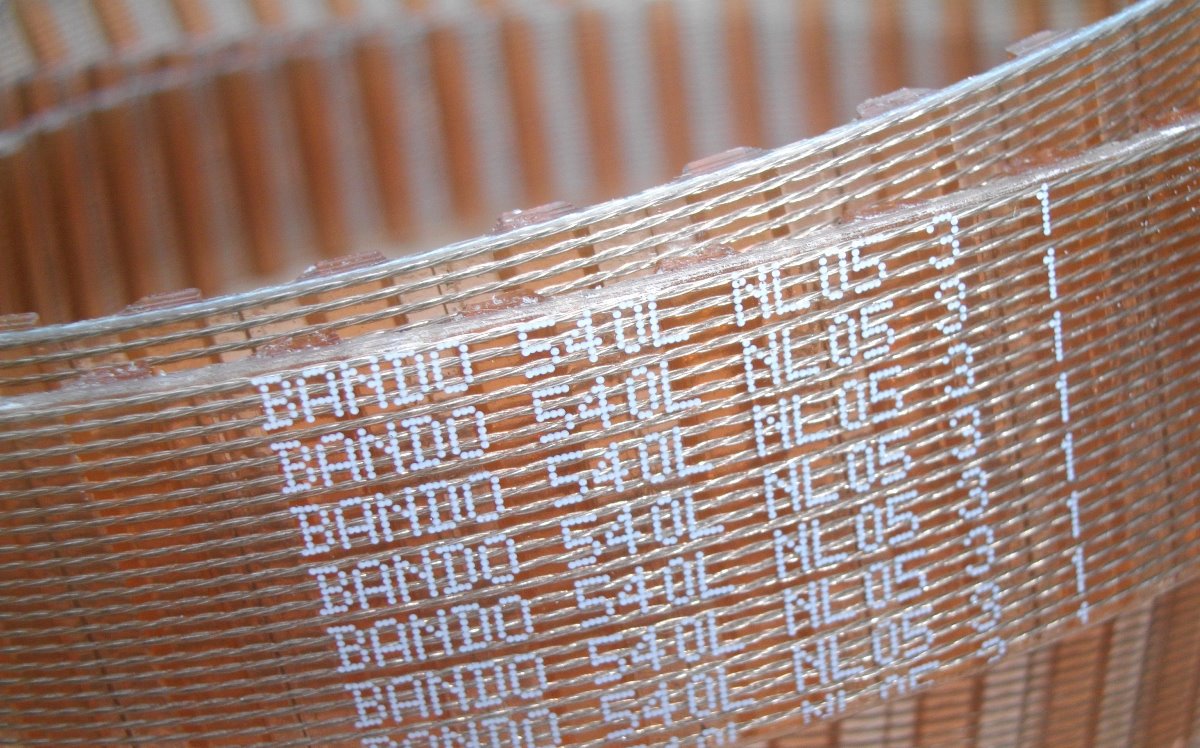

Маркировка зубчаты ремней Бандо с профилем зуба L - имеет закодированный вид с привязкой к длине и ширине ремня в дюймах. Приведём их вариации:

Ширина ремня 9,5 мм (0,37 дюйма)

 маркировка длина,
 мм		 зубья дополнительный артикул
 124-L-037-PU 314,325 Z=33 9,5 T3/8" / 314,325
 150-L-037-PU 381 Z=40 9,5 T3/8" / 381
 165-L-037-PU 419,1 Z=44 9,5 T3/8" / 419,1
 187-L-037-PU 476,25 Z=50 9,5 T3/8" / 476,25
 210-L-037-PU 533,4 Z=56 9,5 T3/8" / 533,4
 225-L-037-PU 571,5 Z=60 9,5 T3/8" / 571,5
 240-L-037-PU 609,6 Z=64 9,5 T3/8" / 609,6
 255-L-037-PU 647,7 Z=68 9,5 T3/8" / 647,7
 270-L-037-PU 685,8 Z=72 9,5 T3/8" / 685,8
 285-L-037-PU 723,9 Z=76 9,5 T3/8" / 723,9
 300-L-037-PU 762 Z=80 9,5 T3/8" / 762
 322-L-037-PU 819,15 Z=86 9,5 T3/8" / 819,15
 345-L-037-PU 876,3 Z=92 9,5 T3/8" / 876,3
 360-L-037-PU 914,4 Z=96 9,5 T3/8" / 914,4
 367-L-037-PU 933,45 Z=98 9,5 T3/8" / 933,45
 390-L-037-PU 990,6 Z=104 9,5 T3/8" / 990,6
 420-L-037-PU 1066,8 Z=112 9,5 T3/8" / 1066,8
 450-L-037-PU 1143 Z=120 9,5 T3/8" / 1143
 480-L-037-PU 1219,2 Z=128 9,5 T3/8" / 1219,2
 510-L-037-PU 1295,4 Z=136 9,5 T3/8" / 1295,4
 540-L-037-PU 1371,6 Z=144 9,5 T3/8" / 1371,6
 600-L-037-PU 1524 Z=160 9,5 T3/8" / 1524



Ширина ремня 12,7 мм (0,50 дюйма)

 маркировка длина,
 мм		 зубья дополнительный артикул
 124-L-050-PU 314,325 Z=33 Bando 0124L 0050 PU
 150-L-050-PU 381 Z=40 Bando 0150L 0050 PU
 165-L-050-PU 419,1 Z=44 Bando 0165L 0050 PU
 187-L-050-PU 476,25 Z=50 Bando 0187L 0050 PU
 210-L-050-PU 533,4 Z=56 Bando 0210L 0050 PU
 225-L-050-PU 571,5 Z=60 Bando 0225L 0050 PU
 240-L-050-PU 609,6 Z=64 Bando 0240L 0050 PU
 255-L-050-PU 647,7 Z=68 Bando 0255L 0050 PU
 270-L-050-PU 685,8 Z=72 Bando 0270L 0050 PU
 285-L-050-PU 723,9 Z=76 Bando 0285L 0050 PU
 300-L-050-PU 762 Z=80 Bando 0300L 0050 PU
 322-L-050-PU 819,15 Z=86 Bando 0322L 0050 PU
 345-L-050-PU 876,3 Z=92 Bando 0345L 0050 PU
 360-L-050-PU 914,4 Z=96 Bando 0360L 0050 PU
 367-L-050-PU 933,45 Z=98 Bando 0367L 0050 PU
 390-L-050-PU 990,6 Z=104 Bando 0390L 0050 PU
 420-L-050-PU 1066,8 Z=112 Bando 0420L 0050 PU
 450-L-050-PU 1143 Z=120 Bando 0450L 0050 PU
 480-L-050-PU 1219,2 Z=128 Bando 0480L 0050 PU
 510-L-050-PU 1295,4 Z=136 Bando 0510L 0050 PU
 540-L-050-PU 1371,6 Z=144 Bando 0540L 0050 PU
 600-L-050-PU 1524 Z=160 Bando 0600L 0050 PU



Ширина ремня 19,05 мм (0,75 дюйма)

 маркировка длина,
 мм		 зубья
 124-L-075-PU 314,325 Z=33
 150-L-075-PU 381 Z=40
 165-L-075-PU 419,1 Z=44
 187-L-075-PU 476,25 Z=50
 210-L-075-PU 533,4 Z=56
 225-L-075-PU 571,5 Z=60
 240-L-075-PU 609,6 Z=64
 255-L-075-PU 647,7 Z=68
 270-L-075-PU 685,8 Z=72
 285-L-075-PU 723,9 Z=76
 300-L-075-PU 762 Z=80
 322-L-075-PU 819,15 Z=86
 345-L-075-PU 876,3 Z=92
 360-L-075-PU 914,4 Z=96
 367-L-075-PU 933,45 Z=98
 390-L-075-PU 990,6 Z=104
 420-L-075-PU 1066,8 Z=112
 450-L-075-PU 1143 Z=120
 480-L-075-PU 1219,2 Z=128
 510-L-075-PU 1295,4 Z=136
 540-L-075-PU 1371,6 Z=144
 600-L-075-PU 1524 Z=160



Ширина ремня 25,4 мм (1,0 дюйм)

 маркировка длина,
 мм		 зубья
 124-L-100-PU 314,325 Z=33
 150-L-100-PU 381 Z=40
 165-L-100-PU 419,1 Z=44
 187-L-100-PU 476,25 Z=50
 210-L-100-PU 533,4 Z=56
 225-L-100-PU 571,5 Z=60
 240-L-100-PU 609,6 Z=64
 255-L-100-PU 647,7 Z=68
 270-L-100-PU 685,8 Z=72
 285-L-100-PU 723,9 Z=76
 300-L-100-PU 762 Z=80
 322-L-100-PU 819,15 Z=86
 345-L-100-PU 876,3 Z=92
 360-L-100-PU 914,4 Z=96
 367-L-100-PU 933,45 Z=98
 390-L-100-PU 990,6 Z=104
 420-L-100-PU 1066,8 Z=112
 450-L-100-PU 1143 Z=120
 480-L-100-PU 1219,2 Z=128
 510-L-100-PU 1295,4 Z=136
 540-L-100-PU 1371,6 Z=144
 600-L-100-PU 1524 Z=160

Ширина ремня 38,1 мм (1,5 дюйма)

 маркировка длина,
 мм		 зубья
 124-L-150-PU 314,325 Z=33
 150-L-150-PU 381 Z=40
 165-L-150-PU 419,1 Z=44
 187-L-150-PU 476,25 Z=50
 210-L-150-PU 533,4 Z=56
 225-L-150-PU 571,5 Z=60
 240-L-150-PU 609,6 Z=64
 255-L-150-PU 647,7 Z=68
 270-L-150-PU 685,8 Z=72
 285-L-150-PU 723,9 Z=76
 300-L-150-PU 762 Z=80
 322-L-150-PU 819,15 Z=86
 345-L-150-PU 876,3 Z=92
 360-L-150-PU 914,4 Z=96
 367-L-150-PU 933,45 Z=98
 390-L-150-PU 990,6 Z=104
 420-L-150-PU 1066,8 Z=112
 450-L-150-PU 1143 Z=120
 480-L-150-PU 1219,2 Z=128
 510-L-150-PU 1295,4 Z=136
 540-L-150-PU 1371,6 Z=144
 600-L-150-PU 1524 Z=160

Для построения приводов с зубчатыми ремнями вы можете приобрести зубчатые шкивы, зпготовки зубчатых шкивов, натяжители. Для построения линейцных приводов вы также можете приобремти рулонные зубчатые ремни, направляющие ремней и концевые фиксирующие пластины.

Полиуретановый зубчатый ремень

Полиуретановые зубчатые ремни с металлическим кордом, производства Bando Япония имеюи высокое качество, эластичны, надёжны и долговечны. В ассортиметнте ремней Бандо вы сможете найти альтернативу ремням Fenner. Elatech, Contitech, Carlisle, GoodYear, D&D, SWR, Mitsuboshi, Tsubaki, Unitta, Gates, Dunlop.

На страницах нашего сайта вы можете скачать PDF-каталоги зубчатых ремней и других компонентов привода. Если вы строите новый привод - обращайтесь с техническим заданием к нашим инженерам и мы поможем вам провести расчёт ременной передачи.

Также, вы можете найти на нашем складе электродвигатели с тормозом, редукторы, мотор-редукторы, карданные валы, эластичные муфты и широкий ассортимент клиновых шкивов.
