Зубчатый ремень Bando L

Optibelt-ZR

Bando synchronous belt L - зубчатый ремень с шагом 9,525 мм

Ремень изготовлен из резин, корд - стекловолокно, зуб покрыт защитной тканью.

Bando synchronous belt

Приводные зубчатые ремни Bando sunchro-link нарезаются из рукава, но при этом ширина этих ремней выбирается не произвольно, а производятся согласно стандартного ряда, 12,7 мм, 19,05 мм, 25,4 мм, 38,1 мм, 50,8 мм, 76,2 мм. Другие ширины ремней произвести возможно, но в каждом случае это необходимо согласовывать и понимать необходимость такой нестандартной задачи.

Маркировка -  збчатые ремни Bando synchronous L (шаг зуба 9.525 мм, 3/8 дюйма) ширина 12,7 мм (1/2 дюйма)

 Артикул Bando длина,
 мм
 Z вспомогательные маркировки
 Bando 0098L 0050 247.65 Z=26 98L050, PHG 98-L-050
 Sati 100L 050 257.1 Z=27 100L050, PHG 100-L-050
 Bando 0109L 0050 276.23 Z=29 109L050, PHG 109-L-050
 Sati 113L 050 285.7 Z=30 113L050, PHG 113-L-050
 Sati 120L 050 304.8 Z=32 120L050, PHG 120-L-050
 Bando 0124L 0050 314.33 Z=33 124L050, PHG 124-L-050, 9257-2100
 Sati 130L 050 333.3 Z=35 130L050, HPG 130-L-050
 Bando 0135L 0050 342.9 Z=36 135L050, PHG 135-L-050, 9257-2120
 Sati 143L 050 361.9 Z=38 143L050, PHG 143-L-050
 Bando 0150L 0050 381 Z=40 150L050, PHG 150-L-050, 9257-2101
 Sati 154L 050 390.5 Z=41 154L050, PHG 154-L-050
 Sati 158L 050 400 Z=42 158L050, PHG 158-L-050
 Sati 160L 050 409.5 Z=43 160L050, PHG 160-L-050
 Bando 0165L 0050 419.1 Z=44 165L050, PHG 165-L-050, 9257-2121
 Bando 0169L 0050 428.63 Z=45 169L050, PHG 169-L-050
 Bando 0172L 0050 438.15 Z=46 172L050, PHG 172-L-050, 173L050, 9257-2129
 Sati 177L 050 447,6 Z=47 177L050, PHG 177-L-050
 Sati 180L 050 457,2 Z=48 180L050, PHG 180-L-050
 Sati 185L 050 466.7 Z=49 185L050, PHG 185-L-050
 Bando 0187L 0050 476.25 Z=50 187L050, PHG 187-L-050, 9257-2102
 Sati 191L 050 485,7 Z=51 191L050, PHG 191-L-050
 Sati 195L 050 495.2 Z=52 195L050, PHG 195-L-050
 Sati 200L 050 504.8 Z=53 200L050, PHG 200-L-050
 Bando 0203L 0050 514.35 Z=54 203L050, PHG 203-L-050, 9257-7135
 Sati 206L 050 523.8 Z=55 206L050, PHG 206-L-050
 Bando 0210L 0050 533.4 Z=56 210L050, PHG 210-L-050, 9257-2103
 Sati 214L 050 542.9 Z=57 214L050, PHG 214-L-050
 Bando 0218L 0050 552.45 Z=58 218L050, PHG 218-L-050, 9257-7136, 217-L-050
 Sati 220L-050 561.9 Z=59 220L050, PHG 220-L-050
 Bando 0225L 0050 571.5 Z=60 225L050, PHG 225-L-050, 9257-2104
 Sati 232L-050 590.5 Z=62 232L050, PHG 232-L-050
 Sati 236L-050 600 Z=63 236L050, PHG 236-L-050
 Bando 0240L 0050 609.6 Z=64 240L050, PHG 240-L-050, 9257-2105
 Sati 244L-050 619.1 Z=65 244L050, PHG 244-L-050
 Bando 0248L 0050 628.65 Z=66 248L050, PHG 248-L-050, 9257-7137
 Sati 250L-050 638.1 Z=67 250L050, PHG 250-L-050
 Bando 0255L 0050 647.7 Z=68 255L050, PHG 255-L-050, 9257-2106
 Sati 259L-050 657.2 Z=69 259L050, PHG 259-L-050
 Bando 0263L 0050 666.75 Z=70 263L050, PHG 263-L-050, 9257-7138
 Bando 0270L 0050 685.8 Z=72 270L050, PHG 270-L-050, 9257-2107
 Sati 275L-050 695.3 Z=73 275L050, PHG 275-L-050
 Bando 0277L 0050 704.85 Z=74 277L050, PHG 277-L-050
 Sati 280L-050 714.3 Z=75 280L050, PHG 280-L-050
 Bando 0285L 0050 723.9 Z=76 285L050, PHG 285-L-050, 9257-2108
 Bando 0300L 0050 762 Z=80 300L050, PHG 300-L-050, 9257-2109
 Bando 0304L 0050 771.525 Z=81 304L050, PHG 304-L-050
 Bando 0315L 0050 800.1 Z=84 315L050, PHG 315-L-050, 9257-2123
 Bando 0320L 0050 809.625 Z=85 320L050, PHG 320-L-050
 Bando 0322L 0050 819.15 Z=86 322L050, PHG 322-L-050, 9257-2110
 Sati 330L 050 838.1 Z=88 330L050, PHG 330-L-050
 Bando 0334L 0050 847.725 Z=89 334L050, PHG 334-L-050
 Bando 0337L 0050 857.25 Z=90 337L050, PHG 337-L-050
 Sati 341L 050 866.7 Z=91 341L050, PHG 341-L-050
 Bando 0345L 0050 875.3 Z=92 345L050, PHG 345-L-050, 9257-2111
 Sati 352L 050 895.3 Z=94 352L050, PHG 352-L-050
 Bando 0360L 0050 914.4 Z=96 360L050, PHG 360-L-050
 Bando 0367L 0050 933.45 Z=98 367L050, PHG 367-L-050, 9257-2112
 Sati 371L 050 942.9 Z=99 371L050, PHG 371-L-050
 Bando 0375L 0050 952.5 Z=100 375L050, PHG 375-L-050, 9257-7139
 Bando 0382L 0050 971.55 Z=102 382L050, PHG 382-L-050
 Sati 387L 050 981 Z=103 387L050, PHG 387-L-050
 Bando 0390L 0050 990.6 Z=104 390L050, PHG 390-L-050, 9257-2113
 Bando 0394L 0050 1000.125 Z=105 394L050, PHG 394-L-050
 Sati 397L 050 1009.5 Z=106 397L050, PHG 397-L-050
 Sati 405L 050 1028.6 Z=109
 Bando 0420L 0050 1066.8 Z=112 420L050, PHG 420-L-050, 9257-2114
 Bando 0427L 0050 1085.85 Z=114 427L050, PHG 427-L-050
 Bando 0436L 0050 1104.9 Z=116 436L050, PHG 436-L-050
 Bando 0439L 0050 1114.425 Z=117 439L050, PHG 439-L-050
 Bando 0446L 0050 1133.475 Z=119 446L050, PHG 446-L-050, 9257-7140
 Bando 0450L 0050 1143 Z=120 450L050, PHG 450-L-050, 9257-2115
 Bando 0465L 0050 1181.1 Z=124 465L050, PHG 465-L-050
 Bando 0480L 0050 1219.2 Z=128 480L050, PHG 480-L-050, 9257-2116
 Bando 0510L 0050 1295.4 Z=136 510L050, PHG 510-L-050, 9257-2117
 Bando 0514L 0050 1304.925 Z=137 514L050, PHG 514-L-050
 Bando 0525L 0050 1333.5 Z=140 525L050, PHG 525-L-050
 Bando 0540L 0050 1371.6 Z=144 540L050, PHG 540-L-050, 9257-2118
 Bando 0548L 0050 1390.65 Z=146 548L050, PHG 548-L-050
 Bando 0581L 0050 1476.375 Z=155 581L050, PHG 581-L-050, 9257-7143
 Bando 0600L 0050 1524 Z=160 600L050, PHG 600-L-050, 9257-2119
 Bando 0605L 0050 1533.525 Z=161 605L050, PHG 605-L-050
 Bando 0619L 0050 1571.625 Z=165 619L050, PHG 619-L-050
 Bando 0630L 0050 1600.2 Z=168 630L050, PHG 630-L-050, 9257-7144
 Bando 0640L 0050 1619.25 Z=170 640L050, PHG 640-L-050
 Bando 0653L 0050 1657.35 Z=174 653L050, PHG 653-L-050
 Bando 0660L 0050 1676.4 Z=176 660L050, PHG 660-L-050, 9257-2124
 Bando 0697L 0050 1771.85 Z=186 697L050, PHG 697-L-050
 Bando 0728L 0050 1847.85 Z=194 728L050, PHG 728-L-050
 Bando 0731L 0050 1857.38 Z=195 731L050, PHG 731-L-050, 9257-7146
 Bando 0767L 0050 1952.63 Z=205 767L050, PHG 767-L-050
 Bando 0780L 0050 1981.2 Z=208 780L050, PHG 780-L-050
 Bando 0788L 0050 2000.25 Z=210 788L050, PHG 788-L-050
 Bando 0806L 0050 2047.88 Z=215 806L050, PHG 806-L-050
 Bando 0855L 0050 2171.7 Z=228 855L050, PHG 855-L-050
 Bando 0863L 0050 2190.75 Z=230 863L050, PHG 863-L-050
 Bando 0881L 0050 2238.38 Z=235 881L050, PHG 881-L-050
 Bando 0915L 0050 2324.1 Z=244 915L050, PHG 915-L-050, 9257-7147
 Bando 0919L 0050 2333.63 Z=245 919L050, PHG 919-L-050
 Bando 0938L 0050 2381.25 Z=250 938L050, PHG 938-L-050
 Bando 1294L 0050 3286.13 Z=345 1294L050, PHG 1294-L-050



Маркировка -  збчатые ремни Bando synchronous L (шаг зуба 9.525 мм, 3/8 дюйма) ширина 38.1 мм (1-1/2 дюйма)

 артикул паса довжина,
 мм
 Z Альтернативне маркування
 BANDO synchronous belt 0098L 150 247.65 Z=26 98L150, PHG 98-L-150
 BANDO synchronous belt 0109L 150 276.23 Z=29 109L150, PHG 109-L-150
 BANDO synchronous belt 0124L 150 314.33 Z=33 Optibelt-zr 124-L-150, Isoran 124L150
 BANDO synchronous belt 0135L 150 342.9 Z=36 Isoran 135L150, PHG 135-L-150
 BANDO synchronous belt 0150L 150 381 Z=40 Optibelt-zr 150-L-150, Isoran 150L150
 BANDO synchronous belt 0165L 150 419.1 Z=44 PHG 165-L-150, 165L150
 BANDO synchronous belt 0169L 150 428.63 Z=45 PHG 169-L-150, 169L075
 BANDO synchronous belt 0172L 150 438.15 Z=46 Optibelt-zr 173-L-150, Isoran 173L150
 BANDO synchronous belt 0187L 150 476.25 Z=50 Optibelt-zr 187-L-150, Isoran 187L150
 BANDO synchronous belt 0203L 150 514.35 Z=54 Isoran 202L150, PHG 202-L-150
 BANDO synchronous belt 0210L 150 533.4 Z=56 Optibelt-zr 210-L-150, Isoran 210L150
 BANDO synchronous belt 0218L 150 552.45 Z=58 218L150, PHG 218-L-150
 BANDO synchronous belt 0225L 150 571.5 Z=60 PowerGrip 225-L-150, Isoran 225L150
 BANDO synchronous belt 0240L 150 609.6 Z=64 Optibelt-zr 240-L-150, Isoran 240L150
 BANDO synchronous belt 0248L 150 628.65 Z=66 PowerGrip 248L150, PHG 248-L-150
 BANDO synchronous belt 0255L 150 647.7 Z=68 Optibelt-zr 255-L-150, Isoran 255L150
 BANDO synchronous belt 0263L 150 666.75 Z=70 PowerGrip 263L150, PHG 263-L-150
 BANDO synchronous belt 0270L 150 685.8 Z=72 Optibelt-zr 270-L-150, Isoran 270L150
 BANDO synchronous belt 0277L 150 704.85 Z=74 PowerGrip 277L150, PHG 277-L-150
 BANDO synchronous belt 0285L 150 723.9 Z=76 Optibelt-zr 285-L-150, Isoran 285L150
 BANDO synchronous belt 0300L 150 762 Z=80 Optibelt-zr 300-L-150, Isoran 300L150
 BANDO synchronous belt 0304L 150 771.525 Z=81 304L150, PHG 304-L-150
 BANDO synchronous belt 0315L 150 800.1 Z=84 Power Grip 315L150, PHG 315-L-150
 BANDO synchronous belt 0320L 150 809.625 Z=85 320L150 PD, PHG 320-L-150
 BANDO synchronous belt 0322L 150 819.15 Z=86 Optibelt-zr 322-L-150, Isoran 322L150
 BANDO synchronous belt 0334L 150 847.725 Z=89 Isoran 334L150, PHG 334-L-150
 BANDO synchronous belt 0337L 150 857.25 Z=90 337L150 PD, PHG 337-L-150
 BANDO synchronous belt 0345L 150 876.3 Z=92 Optibelt-zr 345-L-150, Isoran 345L150
 BANDO synchronous belt 0360L 150 914.4 Z=96 Optibelt-zr 360-L-150, PHG 360-L-150
 BANDO synchronous belt 0367L 150 933.45 Z=98 Optibelt-zr 367-L-150, Isoran 367L150
 BANDO synchronous belt 0375L 150 952.5 Z=100 375L150 PD, PHG 375-L-150
 BANDO synchronous belt 0382L 150 971.55 Z=102 Timing belt 382L150, PHG 382-L-150
 BANDO synchronous belt 0390L 150 990.6 Z=104 Optibelt-zr 390-L-150, Isoran 390L150
 BANDO synchronous belt 0394L 150 1000.125 Z=105 394L150, PHG 394-L-150
 BANDO synchronous belt 0420L 150 1066.8 Z=112 Optibelt-zr 420-L-150, Isoran 420L150
 BANDO synchronous belt 0427L 150 1085.85 Z=114 Timing belt 427L150, PHG 427-L-150
 BANDO synchronous belt 0436L 150 1104.9 Z=116 Optibelt-zr 435-L-150, PHG 435-L-150
 BANDO synchronous belt 0439L 150 1114.425 Z=117 439L150 Positive drive, PHG 439-L-150
 BANDO synchronous belt 0446L 150 1133.475 Z=119 446L150, PHG 446-L-150
 BANDO synchronous belt 0450L 150 1143 Z=120 Optibelt-zr 450-L-150, Isoran 450L150
 BANDO synchronous belt 0465L 150 1181.1 Z=124 465L150, PHG 465-L-150
 BANDO synchronous belt 0480L 150 1219.2 Z=128 Optibelt-zr 480-L-150, Isoran 480L150
 BANDO synchronous belt 0510L 150 1295.4 Z=136 Optibelt-zr 510-L-150, Isoran 510L150
 BANDO synchronous belt 0514L 150 1304.925 Z=137 514L150, PHG 514-L-150
 BANDO synchronous belt 0525L 150 1333.5 Z=140 Optibelt-zr 525-L-150, PHG 525-L-150
 BANDO synchronous belt 0540L 150 1371,6 Z=144 Optibelt-zr 540-L-150, Isoran 540L150
 BANDO synchronous belt 0548L 150 1390.65 Z=146 timing belt 548L150, PHG 548-L-150
 BANDO synchronous belt 0581L 150 1476.375 Z=155 Power grip 581L150, PHG 581-L-150
 BANDO synchronous belt 0600L 150 1524 Z=160 Optibelt-zr 600-L-150, Isoran 600L150
 BANDO synchronous belt 0605L 150 1533.525 Z=161 ower grip 605L150, PHG 605-L-150
 BANDO synchronous belt 0619L 150 1571.625 Z=165 619L150, PHG 619-L-150
 BANDO synchronous belt 0630L 150 1600.2 Z=168 Optibelt-zr 630-L-150, PHG 630-L-150
 BANDO synchronous belt 0640L 150 1619.25 Z=170 Timing belt 640L150, PHG 640-L-150
 BANDO synchronous belt 0653L 150 1657.35 Z=174 635L150 positive drive, PHG 635-L-150
 BANDO synchronous belt 0660L 150 1676.4 Z=176 Optibelt-zr 660-L-150, PHG 660-L-150
 BANDO synchronous belt 0697L 150 1771.65 Z=186 Power grip 697L150, PHG 697-L-150
 BANDO synchronous belt 0728L 150 1847.85 Z=194 728L150, PHG 728-L-150
 BANDO synchronous belt 0731L 150 1857.38 Z=195 731L150, PHG 731-L-150
 BANDO synchronous belt 0767L 150 1952.63 Z=205 767L150, PHG 767-L-150
 BANDO synchronous belt 0780L 150 1981.2 Z=208 Power Grip 780L150, PHG 780-L-150
 BANDO synchronous belt 0788L 150 2000.25 Z=210 788L150 PD, PHG 788-L-150
 BANDO synchronous belt 0806L 150 2047.88 Z=215 806L150, PHG 806-L-150
 BANDO synchronous belt 0855L 150 2171.7 Z=228 855L150 Power Drive, PHG 855-L-150
 BANDO synchronous belt 0863L 150 2190.75 Z=230 ZR 863L150, PHG 863-L-150
 BANDO synchronous belt 0881L 150 2238.38 Z=235 881L150, PHG 991-L-150
 BANDO synchronous belt 0915L 150 2324.1 Z=244 915L150, PHG 915-L-150
 BANDO synchronous belt 0919L 150 2333.63 Z=245 919L150, PHG 919-L-150
 BANDO synchronous belt 0938L 150 2381.25 Z=250 938L150, PHG 938-L-150
 BANDO synchronous belt 1294L 150 3286.12 Z=345 1294L150, PHG 1294-L-150

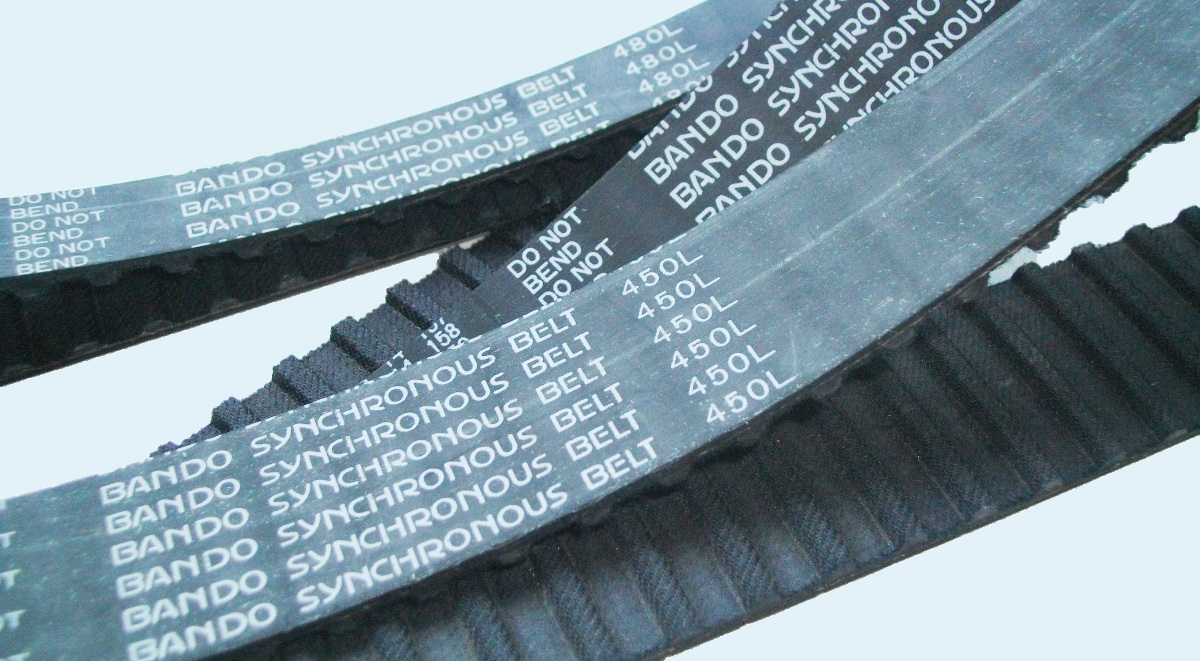

Bando  367L 420L 465L 510L 540L
