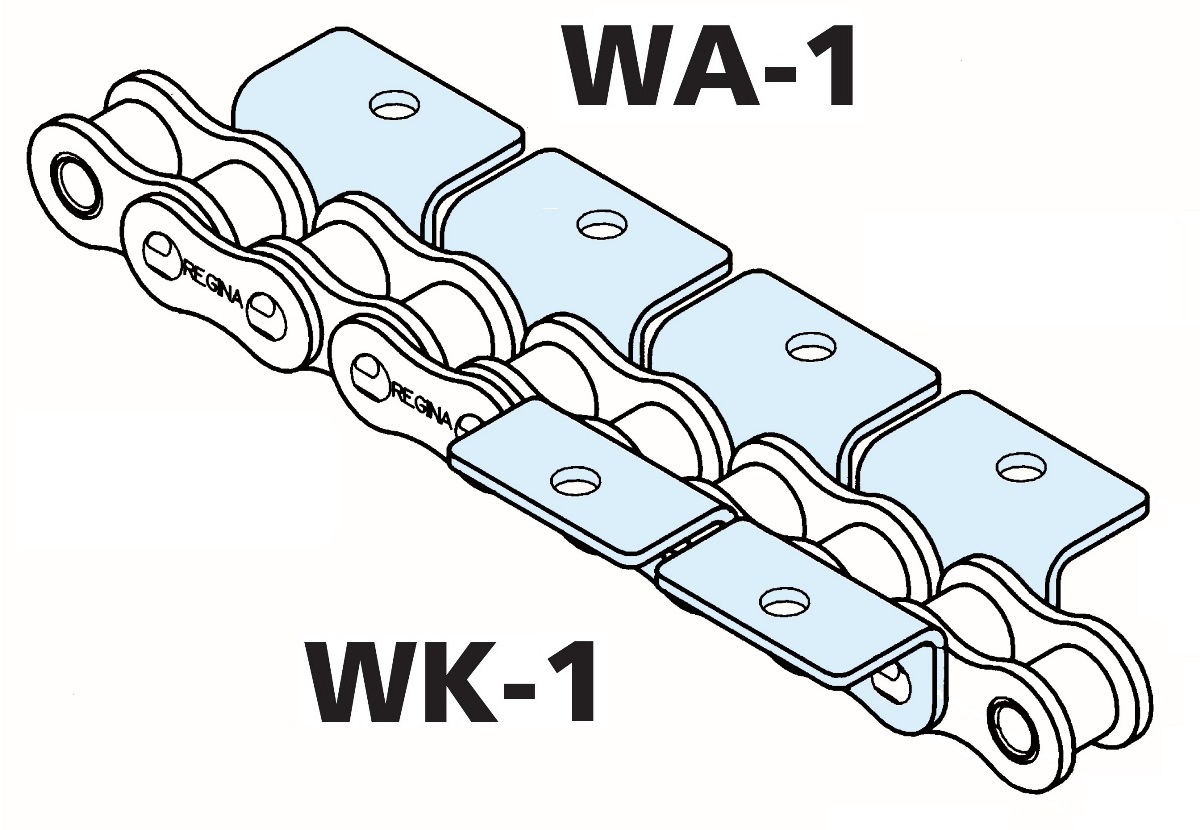

Роликовая цепь с аттачментами WA-1 и WK-1
Цепь с аттачментом - это, как правило, стандартная роликовая цепь, оснащённая дополнительными пластинами, выполняющими функцию креплений, захватов либо толкателей. Аттачмент с широкой отогрутой пластиной и одним отверстием является одним из самых популярных.
Для подбора либо идентификации цепи с аттачментом необходимо знать следующие параметры:
- базовая цепь. Как правило в качестве базовых цепей используются однорядные цепи американского или британского стандарта, либо цепи с удвоенным шагом. Реже, в качестве базовой, можно встретить двухрядные и трёхрядные цепи, но в любом случае они стандартные.
- тип аттачмента. Аттачмент с широкой отогнутой пластиной и одним отверстием предусматривает два варианта: аттачмент на одну сторону WA-1 и аттачмент на две стороны цепи WK-1
- шаг аттачмента (рисунок аттачмента). Аттачмент может быть расположен на каждом внешнем звене либо с каким-то чередованием, например на каждом втором внешнем звене, на каждом третьем внешнем звене, либо с более сложным порядком.
- материал цепи. Углеродистая сталь, нержавеющая сталь, сталь оцинкованная либо никелированная.

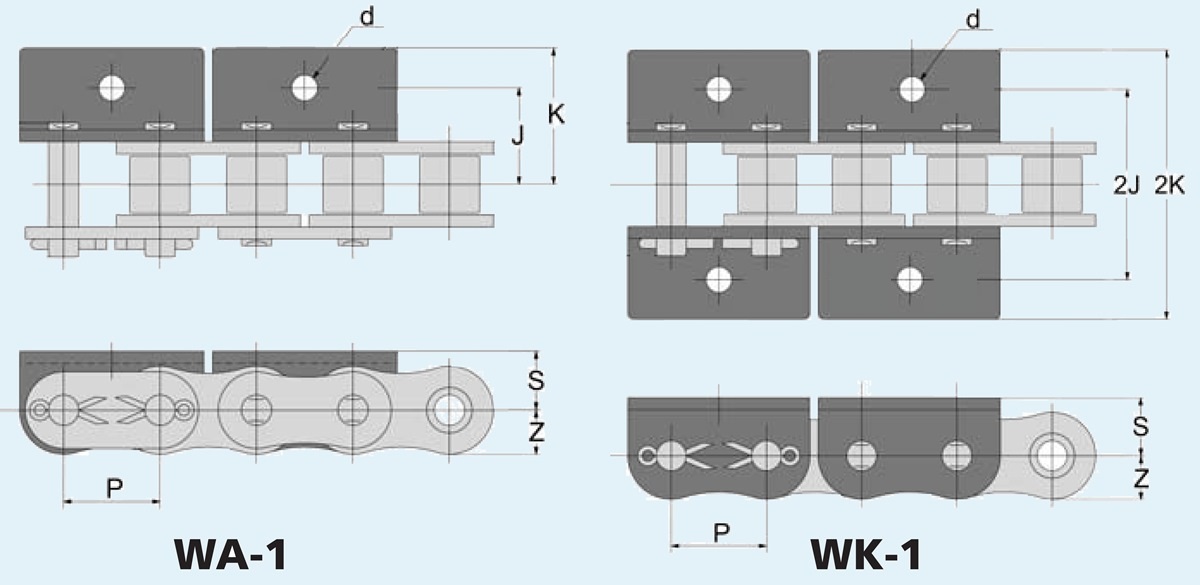

Основные размеры аттачмента WA-1 и WK-1 в составе стандартных роликовых цепей.
| базовая цепь | P, мм | d, мм | J, мм | K, мм | Z, мм | S, мм |
| 06B-1 | 9,525 | 3,2 | 9,8 | 13,2 | 4,1 | 5,7 |
| 08B-1 | 12,7 | 4,5 | 13,1 | 19 | 5,5 | 10 |
| 10B-1 | 15,875 | 5,5 | 16,7 | 27 | 7,4 | 10 |
| 12B-1 | 19,05 | 6,6 | 18,6 | 29 | 8,1 | 11 |
| 16B-1 | 25,4 | 9 | 28,9 | 42 | 10,3 | 18 |
| 35-1 | 9,525 | 2,8 | 9,5 | 14,4 | 4,5 | 6,35 |
| 40-1 | 12,7 | 3,6 | 12,7 | 17,4 | 6 | 7,9 |
| 50-1 | 15,875 | 5,2 | 15,9 | 24,7 | 7,5 | 10,3 |
| 60-1 | 19,05 | 5,2 | 19,1 | 27 | 9 | 11,9 |
| 80-1 | 25,4 | 6,8 | 25,4 | 25,5 | 12 | 15,9 |
| 100-1 | 31,75 | 8,8 | 31,8 | 44,2 | 15 | 19,8 |

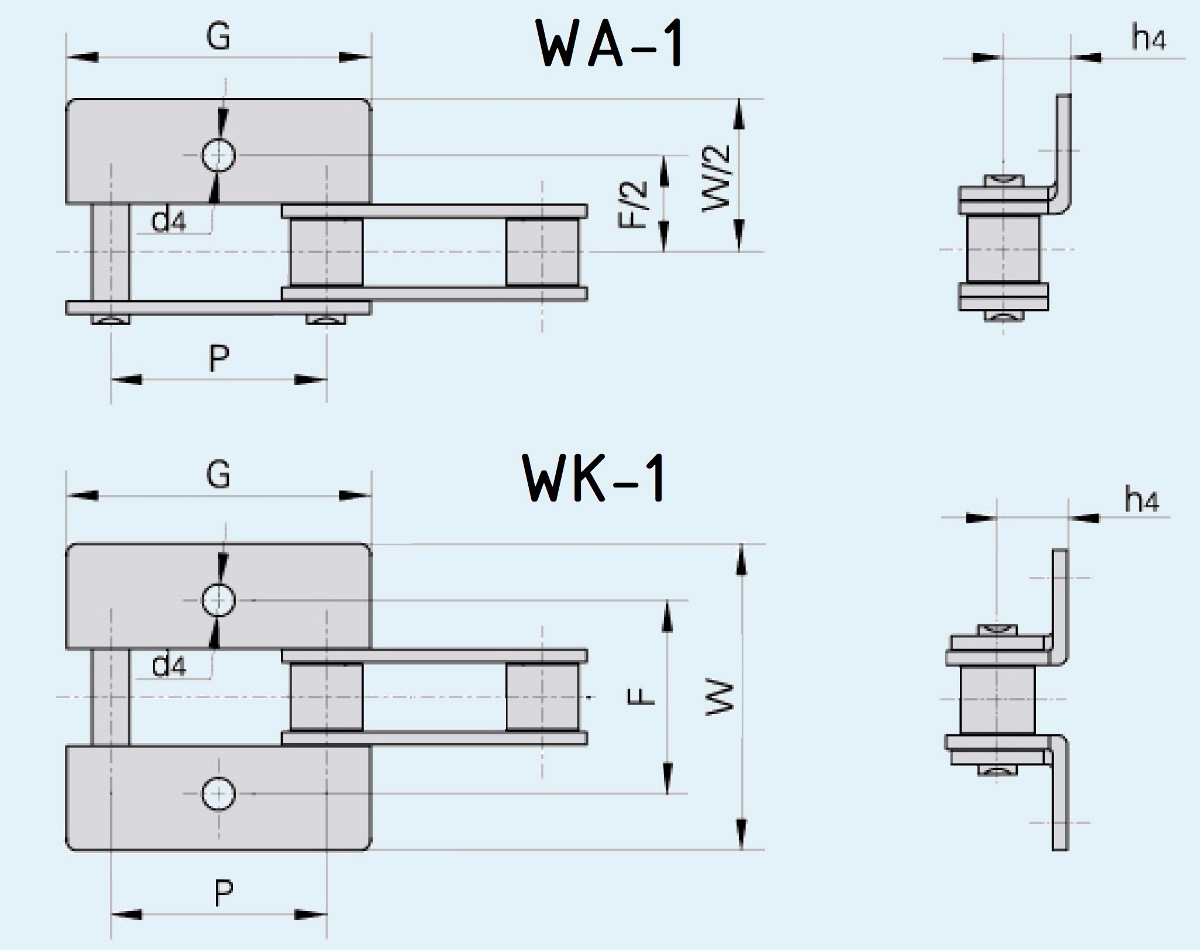

Длиннозвенная цепь (цепь с удвоенным шагом) оснащённая аттачментами WA-1 и WK-1 основные размеры
| базовая цепь | P, мм | G, мм | d, мм | F, мм | W, мм | h4, мм |
| C208AS / C2040 | 25.4 | 37.0 | 7,0 | 62,0 | 110,0 | 9,1 |
| C210AS / C2050 / C2052 | 31.75 | 46.8 | 7,1 | 76,2 | 95,2 | 7,5 |
| C212A-H / C2060H | 38.1 | 55,6 | 7,1 | 76,2 | 95,3 | 8,7 |
| C216A-H / C2080H | 50.8 | 74.8 | 6,8 | 55,6 | 87,8 | 19,1 |
| C220A-H / C2100H | 63.5 | 93.5 | 8,4 | 66,6 | 107,4 | 23,4 |
| C224A-H / C2120H | 76.2 | 111.9 | 11,0 | 79,3 | 111,9 | 27,8 |
| C208B | 25.4 | 37.2 | 5,5 | 28,0 | 42,0 | 8,5 |
| C212B | 38.1 | 54.1 | 7,0 | 35,2 | 54,8 | 12,7 |
| C216B | 50.8 | 71.8 | 8,4 | 58,0 | 80,0 | 17,0 |
На страницах нашего сайта вы можете скачать PDF-каталоги цепей, звёздочек, направляющих, натяжителей, бесшпоночных муфт и других компонентов привода. При необходимости проведения расчёта и подбора шкивов, ремней, эластичных муфт, турбомуфт, карданных валов, электродвигателей и мотор-редукторов - обращайтесь с техническим заданием к нашим инженерам.
