Зубчатый шкив AT10

Sati зубчатый шкив

Зубчатый шкив Sati AT10

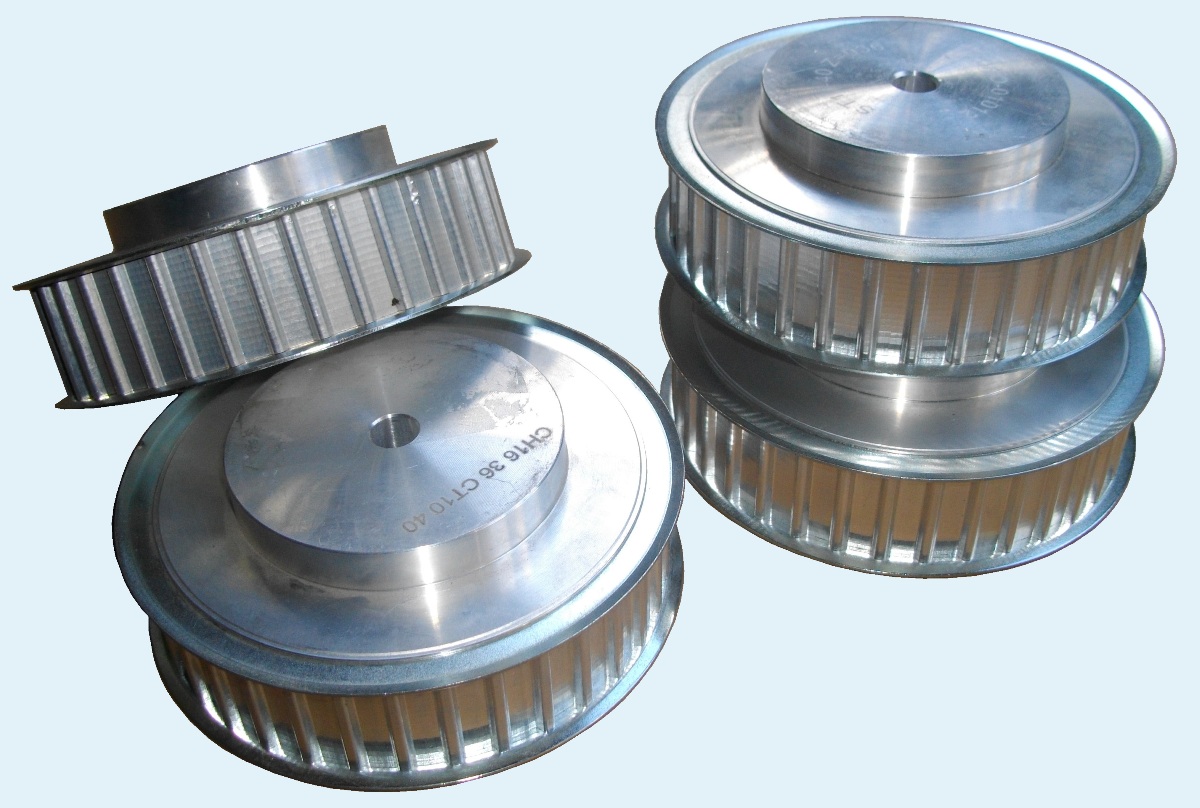

Шкив АТ10 - это шкив, предназначенный для работы с полиуретановым зубчатым ремнём с профилем зуба AT10. Стандартный материал для изготовления таких шкивов - алюминий, под заказ возможно изготовить шкивы из других материалов - углеродистая сталь, нержавеющая сталь.

Как правило, зубчатые шкивы АТ10 изготавливаются под ремни стандартных ширин - 16, 25, 32, 40 мм, и, в зависимости от этой рабочей ширины могут иметь отличия в маркировке:

Ширина ремня 16 мм

маркировкаартикул количество
 зубов		 De Дополнительные маркировки
 31 ST10/15-2 31ST115 15 45.90 31 AT10-15/2, PHP 31-AT10-15RSB,
 AT10 Z=015/31 D=8-19
 31 ST10/16-2 31ST116 16 49.05 31 AT10-16/2, PHP 31-AT10-16RSB,
 AT10 Z=016/31 D=8-25
 31 ST10/18-2 31ST118 18 55.45 31 AT10-18/2, PHP 31-AT10-18RSB,
 AT10 Z=018/31 D=8-25
 31 ST10/19-2 31ST119 19 58.60 31 AT10-19/2, PHP 31-AT10-19RSB,
 AT10 Z=019/31 D=8-27
 31 ST10/20-2 31ST120 20 61.80 31 AT10-20/2, PHP 31-AT10-20RSB,
 AT10 Z=020/31 D=8-28
 31 ST10/22-2 31ST122 22 68.15 31 AT10-22/2, PHP 31-AT10-22RSB,
 AT10 Z=022/31 D=8-32
 31 ST10/24-2 31ST124 24 74.55 31 AT10-24/2, PHP 31-AT10-24RSB,
 AT10 Z=024/31 D=8-36
 31 ST10/25-2 31ST125 25 77.70 31 AT10-25/2, PHP 31-AT10-25RSB,
 AT10 Z=025/31 D=8-37
 31 ST10/26-2 31ST126 26 80.90 31 AT10-26/2, PHP 31-AT10-26RSB,
 AT10 Z=026/31 D=8-37
 31 ST10/27-2 31ST127 27 84.10 31 AT10-27/2, PHP 31-AT10-27RSB,
 AT10 Z=027/31 D=8-37
 31 ST10/28-2 31ST128 28 87.25 31 AT10-28/2, PHP 31-AT10-28RSB,
 AT10 Z=028/31 D=8-37
 31 ST10/30-2 31ST130 30 93.65 31 AT10-30/2, PHP 31-AT10-30RSB,
 AT10 Z=030/31 D=8-37
 31 ST10/32-2 31ST132 32 100.00 31 AT10-32/2, PHP 31-AT10-32RSB,
 AT10 Z=032/31 D=10-40
 31 ST10/36-2 31ST136 36 112.75 31 AT10-36/2, PHP 31-AT10-36RSB,
 AT10 Z=036/31 D=10-43
 31 ST10/40-2 31ST140 40 126.45 31 AT10-40/2, PHP 31-AT10-40RSB,
 AT10 Z=040/31 D=10-50
 31 ST10/44-0 31ST144 44 138.20 31 AT10-44/0, PHP 31-AT10-44RSB,
 AT10 Z=044/31 D=10-55
 31 ST10/48-0 31ST148 48 150.95 31 AT10-48/0, PHP 31-AT10-48RSB,
 AT10 Z=048/31 D=16-59
 31 ST10/60-0 31ST160 60 189.10 31 AT10-60/0, PHP 31-AT10-60RSB,
 AT10 Z=060/31 D=16-68

Sati зубчатый шкив

Размеры шкивов для ремней AT10 с шириной 25 мм

маркировкаартикул количество
 зубов		 De Дополнительные маркировки
 40 ST10/15-2 40ST115 Z=15 45.90 40 AT10-15/2, PHP 40-AT10-15RSB,
 AT10 Z=015/40 D=8-19
 40 ST10/16-2 40ST116 Z=16 49.05 40 AT10-16/2, PHP 40-AT10-16RSB,
 AT10 Z=016/40 D=8-25
 40 ST10/18-2 40ST118 Z=18 55.45 40 AT10-18/2, PHP 40-AT10-18RSB,
 AT10 Z=018/40 D=8-25
 40 ST10/19-2 40ST119 Z=19 58.60 40 AT10-19/2, PHP 40-AT10-19RSB,
 AT10 Z=019/40 D=8-27
 40 ST10/20-2 40ST120 Z=20 61.80 40 AT10-20/2, PHP 40-AT10-20RSB,
 AT10 Z=020/40 D=8-28
 40 ST10/22-2 40ST122 Z=22 68.15 40 AT10-22/2, PHP 40-AT10-22RSB,
 AT10 Z=022/40 D=8-32
 40 ST10/24-2 40ST124 Z=24 74.55 40 AT10-24/2, PHP 40-AT10-24RSB,
 AT10 Z=024/40 D=8-36
 40 ST10/25-2 40ST125 Z=25 77.70 40 AT10-25/2, PHP 40-AT10-25RSB,
 AT10 Z=025/40 D=8-37
 40 ST10/26-2 40ST126 Z=26 80.90 40 AT10-26/2, PHP 40-AT10-26RSB,
 AT10 Z=026/40 D=8-37
 40 ST10/27-2 40ST127 Z=27 84.10 40 AT10-27/2, PHP 40-AT10-27RSB,
 AT10 Z=027/40 D=8-37
 40 ST10/28-2 40ST128 Z=28 87.25 40 AT10-28/2, PHP 40-AT10-28RSB,
 AT10 Z=028/40 D=8-37
 40 ST10/30-2 40ST130 Z=30 93.65 40 AT10-30/2, PHP 40-AT10-30RSB,
 AT10 Z=030/40 D=8-37
 40 ST10/32-2 40ST132 Z=32 100.00 40 AT10-32/2, PHP 40-AT10-32RSB,
 AT10 Z=032/40 D=10-40
 40 ST10/36-2 40ST136 Z=36 112.75 40 AT10-36/2, PHP 40-AT10-36RSB,
 AT10 Z=036/40 D=10-43
 40 ST10/40-2 40ST140 Z=40 126.45 40 AT10-40/2, PHP 40-AT10-40RSB,
 AT10 Z=040/40 D=10-50
 40 ST10/44-0 40ST144 Z=44 138.20 40 AT10-44/0, PHP 40-AT10-44RSB,
 AT10 Z=044/40 D=10-55
 40 ST10/48-0 40ST148 Z=48 150.95 40 AT10-48/0, PHP 40-AT10-48RSB,
 AT10 Z=048/40 D=16-59
 40 ST10/60-0 40ST160 Z=60 189.10 40 AT10-60/0, PHP 40-AT10-60RSB,
 AT10 Z=060/40 D=16-68



Ширина ремня 32 мм

 маркировка артикул количество
 зубов		 De Дополнительные маркировки
 47 ST10/18-2 47ST118 18 55.45 47 AT10-18/2, PHP 47-AT10-18RSB,
 AT10 Z=018/47 D=10-25
 47 ST10/19-2 47ST119 19 58.60 47 AT10-19/2, PHP 47-AT10-19RSB,
 AT10 Z=019/47 D=10-27
 47 ST10/20-2 47ST120 20 61.80 47 AT10-20/2, PHP 47-AT10-20RSB,
 AT10 Z=020/47 D=12-28
 47 ST10/22-2 47ST122 22 68.15 47 AT10-22/2, PHP 47-AT10-22RSB,
 AT10 Z=022/47 D=12-32
 47 ST10/24-2 47ST124 24 74.55 47 AT10-24/2, PHP 47-AT10-24RSB,
 AT10 Z=024/47 D=12-36
 47 ST10/25-2 47ST125 25 77.70 47 AT10-25/2, PHP 47-AT10-25RSB,
 AT10 Z=025/47 D=12-37
 47 ST10/26-2 47ST126 26 80.90 47 AT10-26/2, PHP 47-AT10-26RSB,
 AT10 Z=026/47 D=12-37
 47 ST10/27-2 47ST127 27 84.10 47 AT10-27/2, PHP 47-AT10-27RSB,
 AT10 Z=027/47 D=12-37
 47 ST10/28-2 47ST128 28 87.25 47 AT10-28/2, PHP 47-AT10-28RSB,
 AT10 Z=028/47 D=12-37
 47 ST10/30-2 47ST130 30 93.65 47 AT10-30/2, PHP 47-AT10-30RSB,
 AT10 Z=030/47 D=12-37
 47 ST10/32-2 47ST132 32 100.00 47 AT10-32/2, PHP 47-AT10-32RSB,
 AT10 Z=032/47 D=12-40
 47 ST10/36-2 47ST136 36 112.75 47 AT10-36/2, PHP 47-AT10-36RSB,
 AT10 Z=036/47 D=16-43
 47 ST10/40-2 47ST140 40 126.45 47 AT10-40/2, PHP 47-AT10-40RSB,
 AT10 Z=040/47 D=16-50
 47 ST10/44-0 47ST144 44 138.20 47 AT10-44/0, PHP 47-AT10-44RSB,
 AT10 Z=044/47 D=16-55
 47 ST10/48-0 47ST148 48 150.95 47 AT10-48/0, PHP 47-AT10-48RSB,
 AT10 Z=048/47 D=16-59
 47 ST10/60-0 47ST160 60 189.10 47 AT10-60/0, PHP 47-AT10-60RSB,
 AT10 Z=060/47 D=16-68



Ширина ремня 50 мм

 маркировка артикул количество
 зубов		 De Дополнительные маркировки
 66 ST10/18-2 66ST118 18 55.45 66 AT10-18/2, PHP 66-AT10-18RSB,
 AT10 Z=018/66 D=10-25
 66 ST10/19-2 66ST119 19 58.60 66 AT10-19/2, PHP 66-AT10-19RSB,
 AT10 Z=019/66 D=10-27
 66 ST10/20-2 66ST120 20 61.80 66 AT10-20/2, PHP 66-AT10-20RSB,
 AT10 Z=020/66 D=12-28
 66 ST10/22-2 66ST122 22 68.15 66 AT10-22/2, PHP 66-AT10-22RSB,
 AT10 Z=022/66 D=12-32
 66 ST10/24-2 66ST124 24 74.55 66 AT10-24/2, PHP 66-AT10-24RSB,
 AT10 Z=024/66 D=12-36
 66 ST10/25-2 66ST125 25 77.70 66 AT10-25/2, PHP 66-AT10-25RSB,
 AT10 Z=025/66 D=12-37
 66 ST10/26-2 66ST126 26 80.90 66 AT10-26/2, PHP 66-AT10-26RSB,
 AT10 Z=026/66 D=12-37
 66 ST10/27-2 66ST127 27 84.10 66 AT10-27/2, PHP 66-AT10-27RSB,
 AT10 Z=027/66 D=12-37
 66 ST10/28-2 66ST128 28 87.25 66 AT10-28/2, PHP 66-AT10-28RSB,
 AT10 Z=028/66 D=12-37
 66 ST10/30-2 66ST130 30 93.65 66 AT10-30/2, PHP 66-AT10-30RSB,
 AT10 Z=030/66 D=12-37
 66 ST10/32-2 66ST132 32 100.00 66 AT10-32/2, PHP 66-AT10-32RSB,
 AT10 Z=032/66 D=12-40
 66 ST10/36-2 66ST136 36 112.75 66 AT10-36/2, PHP 66-AT10-36RSB,
 AT10 Z=036/66 D=16-43
 66 ST10/40-2 66ST140 40 126.45 66 AT10-40/2, PHP 66-AT10-40RSB,
 AT10 Z=040/66 D=16-50
 66 ST10/44-0 66ST144 44 138.20 66 AT10-44/0, PHP 66-AT10-44RSB,
 AT10 Z=044/66 D=16-55
 66 ST10/48-0 66ST148 48 150.95 66 AT10-48/0, PHP 66-AT10-48RSB,
 AT10 Z=048/66 D=16-59
 66 ST10/60-0 66ST160 60 189.10 66 AT10-60/0, PHP 66-AT10-60RSB,
 AT10 Z=060/66 D=16-68

Помимо стандарных шкивов AT10 вы можете заказать изготовление под заказ шкивов по вашим чертежам, либо изготовить нестандартные шкивы самостоятельно, используя заготовки зубчатых шкивов. Также, при индивидуальном изготовлении можно заказать зубчатые шкивы из нержавеющей стали.

На страницах нашего сайта вы можете скачать PDF-каталоги шкивов, ремней, натяжителей и направляющих. Обращайтесь к нашим инженерам и вы сможете заказать расчёты ременных передач. подбор коплектующих привода, мотор-редукторов и муфт, а при необходимости изготовление нестандартных зубчатых шкивов под заказ.
