Вариаторный раздвижной шкив

Размеры вариаторных шкивов

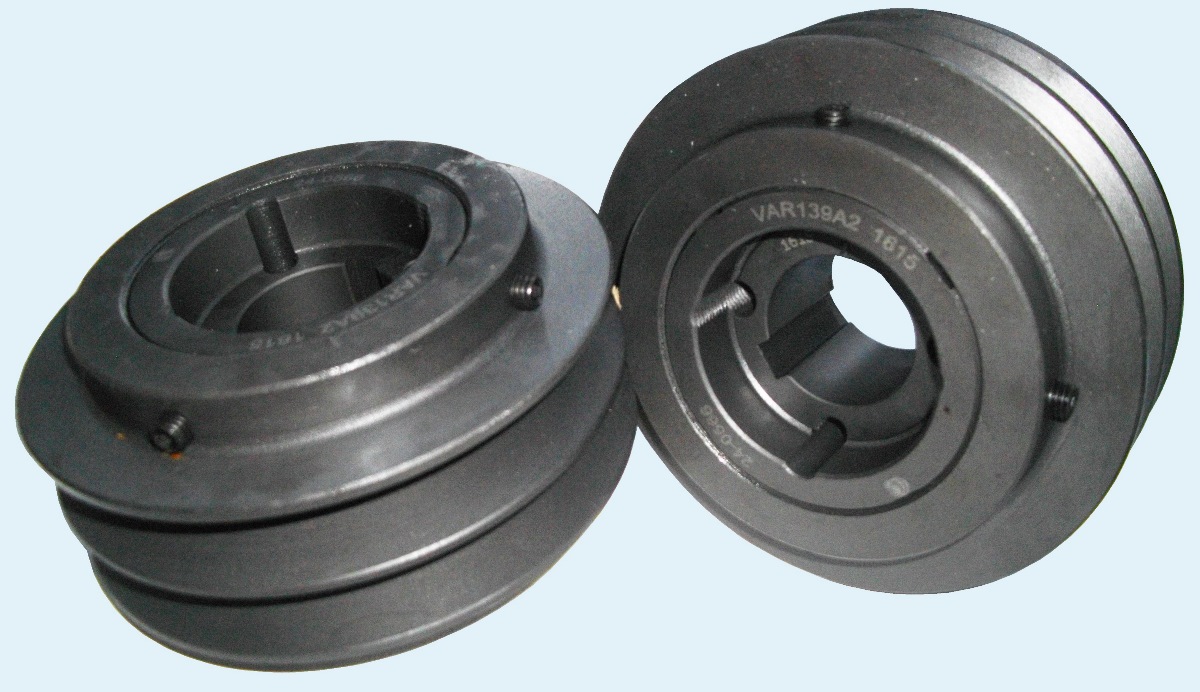

Раздвижной вариаторный шкив Sati

Поставляем раздвижные вариаторные шкивы Sati, Италия. Регулируемые шкивы являются разновидностью приводных клиновых шкивов и используются в приводах с регулированием скорости и в качестве натяжного механизма, заменяющего салазки двигателя.

К сожалению, несмотря на универсальность диапазон применения вариаторного шкива имеет следующие рамки:

- количество ремней в приводе 1 или 2

- используемый профиль ремня Z, A, B

- рабочий диаметр от 62 до 180 мм.

Шкив регулируемый

Размеры и маркировка регулируемых вариаторных шкивов Sati

 тип артикул taper
 bush		 De Dp
min / max		 A
 min / max
 Размеры шкивов под ремень профиля Z/10
 Sati VAR 84 Z1 PVZ0841 1108 84 62-80 10-14,5
 Sati VAR 95 Z1 PVZ0951 1108 95 73-91 10-14,5
 Sati VAR 100 Z1 PVZ1001 1108 100 78-96 10-14,5
 Sati VAR 108 Z1 PVZ1081 1210 108 90-104 10-14,5
 Размеры шкивов под ремень профиля А/13
 Sati VAR 108 A1 PVA1081 1210 108 76-102 13-19,5
 Sati VAR 120 A1 PVA1201 1210 120 88-114 13-19,5
 Sati VAR 120 A2 PVA1202 1215 120 88-114 13-19,5
 Sati VAR 129 A1 PVA1291 1210 129 97-123 13-19,5
 Sati VAR 129 A2 PVA1292 1215 129 97-123 13-19,5
 Sati VAR 139 A1 PVA1391 1610 139 109-133 13-18,9
 Sati VAR 139 A2 PVA1392 1615 139 109-133 13-18,9
 Sati VAR 146 A1 PVA1461 1610 146 116-140 13-18,9
 Sati VAR 146 A2 PVA1462 1615 146 116-140 13-18,9
 Sati VAR 156 A1 PVA1561 1610 156 126-150 13-18,9
 Sati VAR 156 A2 PVA1562 1615 156 126-150 13-18,9
 Sati VAR 164 A1 PVA1641 1610 164 134-158 13-18,9
 Sati VAR 164 A2 PVA1642 1615 164 134-158 13-18,9
 Sati VAR 177 A1 PVA1771 2012 177 149-171 13-18,2
 Sati VAR 177 A2 PVA1772 2012 177 149-171 13-18,2
 Sati VAR 187 A1 PVA1871 2012 187 159-181 13-18,2
 Sati VAR 187 A2 PVA1872 2012 187 159-181 13-18,2
 Размеры шкивов под ремень профиля В/17
 Sati VAR 178 B1 PVB1781 2012 178 139-171 16-21,5
 Sati VAR 178 B2 PVB1782 2012 178 139-171 16-22,5
 Sati VAR 187 B1 PVB1871 2012 187 148-180 16-21,5
 Sati VAR 187 B2 PVB1872 2012 187 148-180 16-22,5

Наиболее часто регулируемые (настраиваемые) шкивы используются в вентилляционных установках. Шкивы изготовлены из серого чугуна, устанавливаются на вал с помощью конических монтажных втулок.

Шкив раздвижной

Для комплектации привода и редукторных механизмов вы также сможете купить клиновые приводные ремни Bando, электродвигатели Brook Crompton, зубчатые ремни, гидромуфты, цепи, звёздочки, компенсирующие муфты, нержавеющие цепи, заготовки зубчатых шкивов, зубчатые рейки, конические и цилиндрические шестерни со склада в Киеве и под заказ.. Если вы проектируете новый привод, то мы можем помочь провести расчёт клиноременной передачи, подобрать все параметры и необходимые комплектующие.

Заменим шкивы Optibelt, Fenner, Challenge, Maska, Baldor, Angst + Pfister, Cross + Morse, Lovejoy, Chiaravalli, Veco, Megadyne, Sit, Torque transmission, Onvio. Misumi, CMR, Vision tech, Microingranaggi, Walther flender, CDC, SZS, Bea, Sedis, Easy-Laser, Compomac, Davall, F.N.Sheppard & Co, Huco, Pro-Hawk, Kove, Serax, Stennei, Xinnai, Minebea, Gates.

На страницах нашего сайта вы можете скачать PDF-каталоги шкивов, ремней и вспомогательную техническую информацию. Если вам необходимо провести расчёт ременной передачи и подбор шкивов - обращайтесь с техническим заданием к нашим инженерам.
