УкраїнськаПлоская двухрядная звёздочка 06B-2

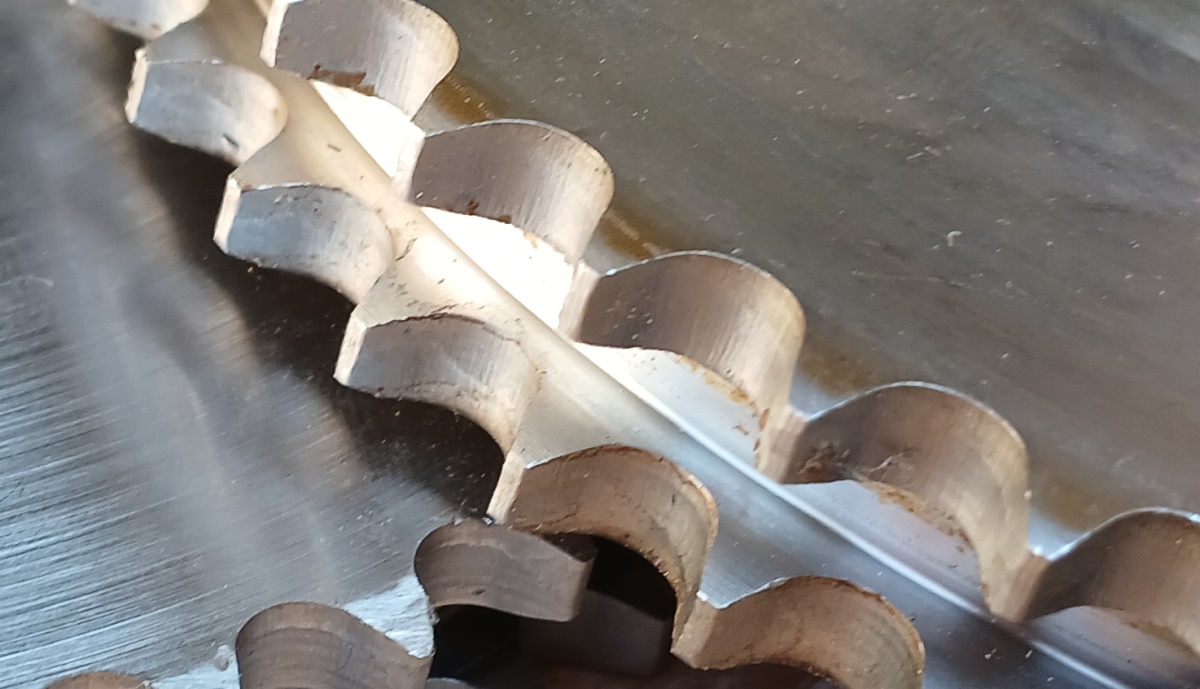

Двухрядная звёздочка 06B2 без ступицы

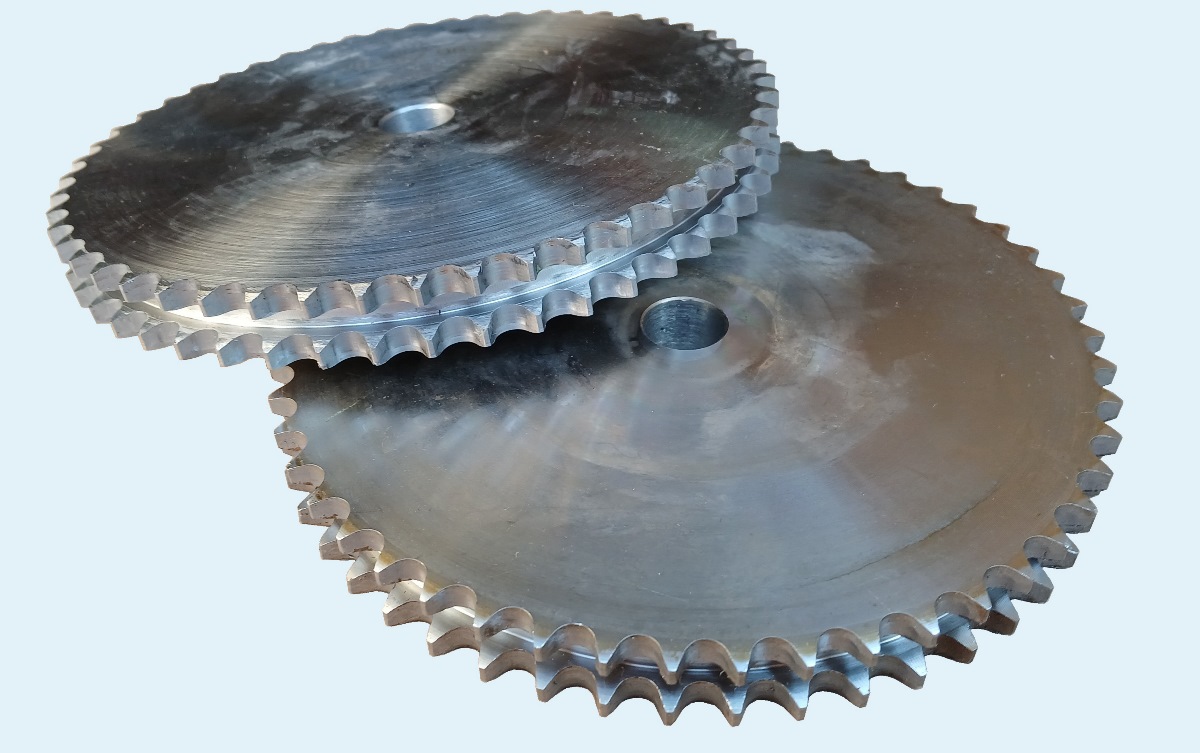

Звёздочки 06B-2 без ступицы являются разновидностью приводных звёздочек и предназначены для работы с двухрядными цепями. Так же, как звёздочки со ступицей и звёздочки с втулками taper bush, плоские звёздочки изготавливаются тх углеродистой стали C45. Предполагается, что плоская звёздочка без ступицы используется с фланцевым монтажом, либо с болтовыми или приварными ступицами.

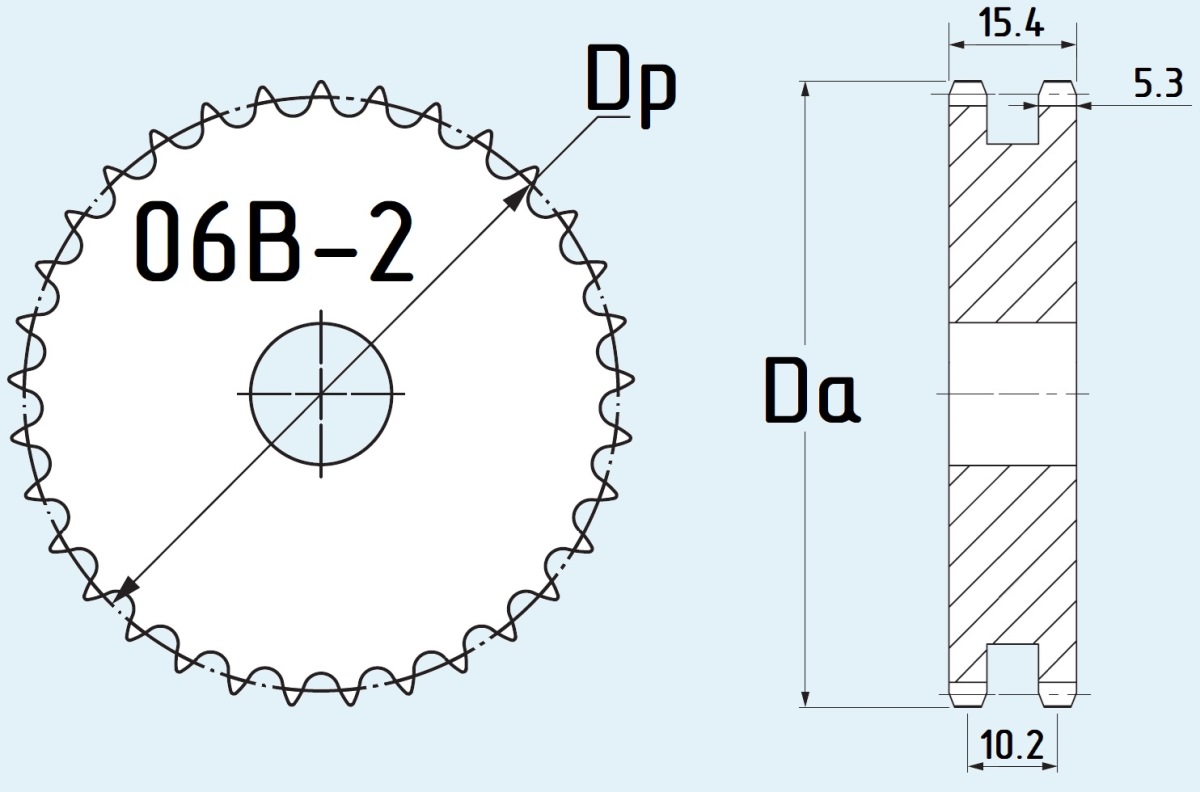

Размеры и маркировка двухрядных звёздочке для цепи 06B2
| артикул | Z зубья | De, мм | Dp, мм |
| Sati CD05008 | 8 | 28,0 | 24,89 |
| Sati CD05009 | 9 | 31,0 | 27,85 |
| Sati CD05010 | 10 | 34,0 | 30,82 |
| Sati CD05011 | 11 | 37,0 | 33,80 |
| Sati CD05012 | 12 | 40,0 | 36,80 |
| Sati CD05013 | 13 | 43,0 | 39,80 |
| Sati CD05014 | 14 | 46,3 | 42,80 |
| Sati CD05015 | 15 | 49,3 | 45,81 |
| Sati CD05016 | 16 | 52,3 | 48,82 |
| Sati CD05017 | 17 | 55,3 | 51,83 |
| Sati CD05018 | 18 | 58,3 | 54,85 |
| Sati CD05019 | 19 | 61,3 | 57,87 |
| Sati CD05020 | 20 | 64,3 | 60,89 |
| Sati CD05021 | 21 | 68,0 | 63,91 |
| Sati CD05022 | 22 | 71,0 | 66,93 |
| Sati CD05023 | 23 | 73,5 | 69,95 |
| Sati CD05024 | 24 | 77,0 | 72,97 |
| Sati CD05025 | 25 | 80,0 | 76,00 |
| Sati CD05026 | 26 | 83,0 | 79,02 |
| Sati CD05027 | 27 | 86,0 | 82,04 |
| Sati CD05028 | 28 | 89,0 | 85,07 |
| Sati CD05029 | 29 | 92,0 | 88,09 |
| Sati CD05030 | 30 | 94,7 | 91,12 |
| Sati CD05031 | 31 | 98,3 | 94,15 |
| Sati CD05032 | 32 | 101,3 | 97,17 |
| Sati CD05033 | 33 | 104,3 | 100,20 |
| Sati CD05034 | 34 | 107,3 | 103,23 |
| Sati CD05035 | 35 | 110,4 | 106,26 |
| Sati CD05036 | 36 | 113,4 | 109,29 |
| Sati CD05037 | 37 | 116,4 | 112,32 |
| Sati CD05038 | 38 | 119,5 | 115,34 |
| Sati CD05039 | 39 | 122,5 | 118,37 |
| Sati CD05040 | 40 | 125,5 | 121,40 |
| Sati CD05041 | 41 | 128,5 | 124,43 |
| Sati CD05042 | 42 | 131,6 | 127,46 |
| Sati CD05043 | 43 | 134,6 | 130,49 |
| Sati CD05044 | 44 | 137,6 | 133,52 |
| Sati CD05045 | 45 | 140,7 | 136,54 |
| Sati CD05046 | 46 | 143.7 | 138.58 |
| Sati CD05047 | 47 | 146,7 | 142,61 |
| Sati CD05048 | 48 | 149,7 | 145,64 |
| Sati CD05049 | 49 | 152,7 | 148,66 |
| Sati CD05050 | 50 | 155,7 | 151,69 |
| Sati CD05051 | 51 | 158,7 | 154,72 |
| Sati CD05052 | 52 | 161,8 | 157,75 |
| Sati CD05053 | 53 | 164.8 | 160.78 |
| Sati CD05054 | 54 | 167,8 | 163,82 |
| Sati CD05055 | 55 | 170,8 | 166,85 |
| Sati CD05056 | 56 | 173,8 | 169,88 |
| Sati CD05057 | 57 | 176,9 | 172,91 |
| Sati CD05058 | 58 | 179.9 | 175.93 |
| Sati CD05059 | 59 | 183.0 | 178.96 |
| Sati CD05060 | 60 | 186,0 | 181,99 |
| Sati CD05062 | 62 | 192.1 | 188.06 |
| Sati CD05064 | 64 | 198.2 | 194.12 |
| Sati CD05065 | 65 | 201,6 | 197,15 |
| Sati CD05066 | 66 | 204.6 | 200.18 |
| Sati CD05068 | 68 | 210.7 | 206.24 |
| Sati CD05070 | 70 | 216.7 | 212.30 |
| Sati CD05072 | 72 | 222.8 | 218.37 |
| Sati CD05075 | 75 | 231.9 | 227.46 |
| Sati CD05076 | 76 | 234,9 | 230,49 |
| Sati CD05078 | 78 | 241.0 | 236.55 |
| Sati CD05080 | 80 | 247.1 | 242.61 |
| Sati CD05085 | 85 | 262.2 | 257.77 |
| Sati CD05090 | 90 | 277,4 | 272,93 |
| Sati PD05095 | 95 | 292,5 | 288,08 |
| Sati CD05100 | 100 | 307.7 | 303.25 |
| Sati CD05110 | 110 | 338.0 | 333.55 |
| Sati CD05114 | 114 | 349,5 | 345,68 |
| Sati CD05125 | 125 | 383.5 | 379.02 |
Зубья на звёздочках Sati изготавливаются на зубофрезерных станках специальными червячными фрезами методом обкатки, поэтому такие звёздочки имеют хорошую геометрию и большой срок службы.
Для построения приводов и редукторных механизмов вы можете использовать натяжные звёздочки, направляющие для цепей, натяжители цепей, редукторы, мотор-редукторы, электродвигатели, эластичные муфты, карданные валы, транспортёрные ленты, глазировочные сетки, обгонные муфты и гидромуфты.
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей и других компонентов привода. Если вам необходмо провести расчёт цепной или ременной передачи, подобрать шкивы, ремни, подшипниковые опоры - обращайтесь с техническим заданием к нашим инженерам.
