УкраїнськаДвухрядная звёздочка 06B-2 Sati

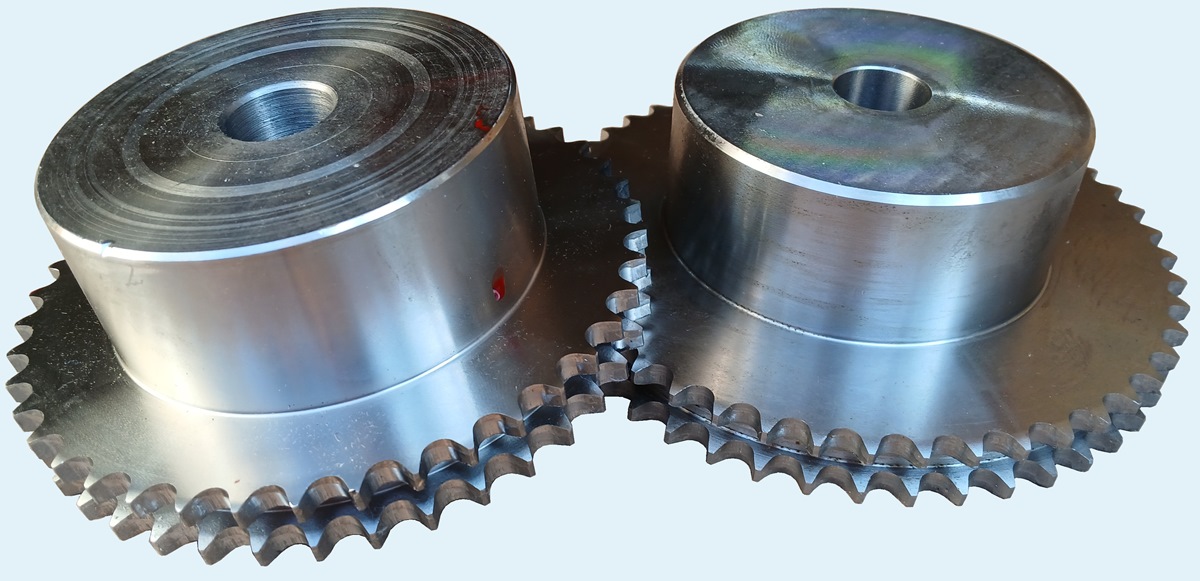

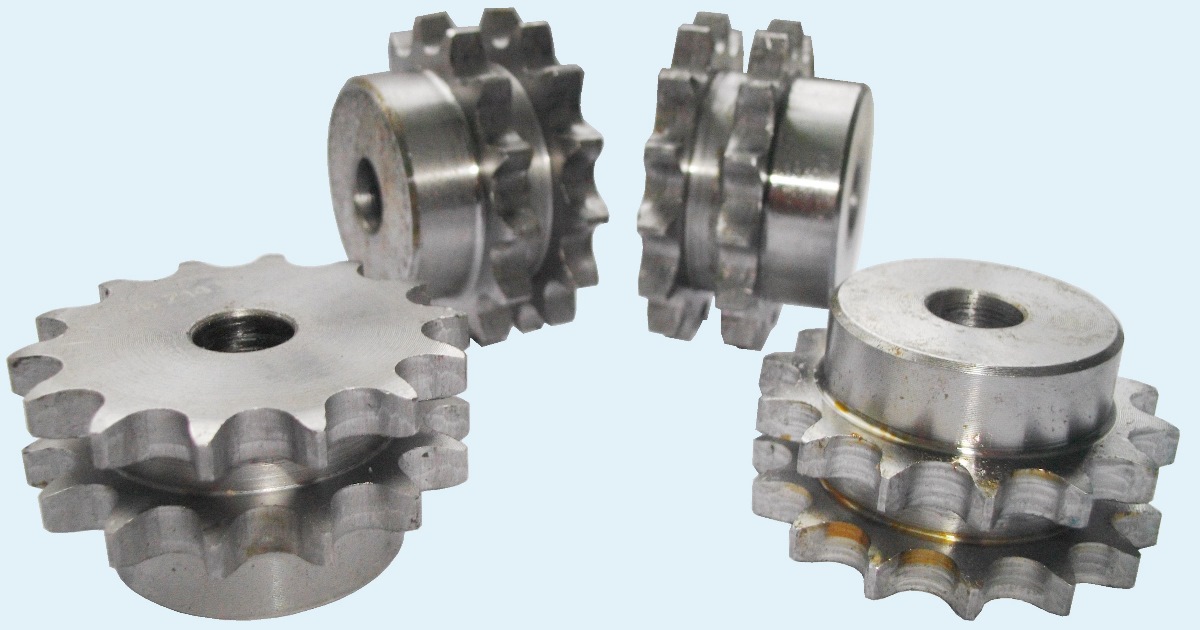

Двухрядная звёздочка для цепи 06B-2
Звёздочка стальная Sati для двухрядной цепи с шагом 9,525 мм.
Размеры и маркировка двухрядных звёздочке для цепи 06B2
| артикул | Z зубья | De, мм | Dp, мм | дополнительный артикул |
| Sati PD05008 | 8 | 28,0 | 24,89 | PHS 06B-2B8 |
| Sati PD05009 | 9 | 31,0 | 27,85 | PHS 06B-2B9 |
| Sati PD05010 | 10 | 34,0 | 30,82 | PHS 06B-2B10 |
| Sati PD05011 | 11 | 37,0 | 33,80 | PHS 06B-2B11 |
| Sati PD05012 | 12 | 40,0 | 36,80 | PHS 06B-2B12 |
| Sati PD05013 | 13 | 43,0 | 39,80 | PHS 06B-2B13 |
| Sati PD05014 | 14 | 46,3 | 42,80 | PHS 06B-2B14 |
| Sati PD05015 | 15 | 49,3 | 45,81 | PHS 06B-2B15 |
| Sati PD05016 | 16 | 52,3 | 48,82 | PHS 06B-2B16 |
| Sati PD05017 | 17 | 55,3 | 51,83 | PHS 06B-2B17 |
| Sati PD05018 | 18 | 58,3 | 54,85 | PHS 06B-2B18 |
| Sati PD05019 | 19 | 61,3 | 57,87 | PHS 06B-2B19 |
| Sati PD05020 | 20 | 64,3 | 60,89 | PHS 06B-2B20 |
| Sati PD05021 | 21 | 68,0 | 63,91 | PHS 06B-2B21 |
| Sati PD05022 | 22 | 71,0 | 66,93 | PHS 06B-2B22 |
| Sati PD05023 | 23 | 73,5 | 69,95 | PHS 06B-2B23 |
| Sati PD05024 | 24 | 77,0 | 72,97 | PHS 06B-2B24 |
| Sati PD05025 | 25 | 80,0 | 76,00 | PHS 06B-2B25 |
| Sati PD05026 | 26 | 83,0 | 79,02 | PHS 06B-2B26 |
| Sati PD05027 | 27 | 86,0 | 82,04 | PHS 06B-2B27 |
| Sati PD05028 | 28 | 89,0 | 85,07 | PHS 06B-2B28 |
| Sati PD05029 | 29 | 92,0 | 88,09 | PHS 06B-2B29 |
| Sati PD05030 | 30 | 94,7 | 91,12 | PHS 06B-2B30 |
| Sati PD05031 | 31 | 98,3 | 94,15 | PHS 06B-2B31 |
| Sati PD05032 | 32 | 101,3 | 97,17 | PHS 06B-2B32 |
| Sati PD05033 | 33 | 104,3 | 100,20 | PHS 06B-2B33 |
| Sati PD05034 | 34 | 107,3 | 103,23 | PHS 06B-2B34 |
| Sati PD05035 | 35 | 110,4 | 106,26 | PHS 06B-2B35 |
| Sati PD05036 | 36 | 113,4 | 109,29 | PHS 06B-2B36 |
| Sati PD05037 | 37 | 116,4 | 112,32 | PHS 06B-2B37 |
| Sati PD05038 | 38 | 119,5 | 115,34 | PHS 06B-2B38 |
| Sati PD05039 | 39 | 122,5 | 118,37 | PHS 06B-2B39 |
| Sati PD05040 | 40 | 125,5 | 121,40 | PHS 06B-2B40 |
| Sati PD05041 | 41 | 128,5 | 124,43 | PHS 06B-2B41 |
| Sati PD05042 | 42 | 131,6 | 127,46 | PHS 06B-2B42 |
| Sati PD05043 | 43 | 134,6 | 130,49 | PHS 06B-2B43 |
| Sati PD05044 | 44 | 137,6 | 133,52 | PHS 06B-2B44 |
| Sati PD05045 | 45 | 140,7 | 136,54 | PHS 06B-2B45 |
| Sati PD05047 | 47 | 146,7 | 142,61 | PHS 06B-2B47 |
| Sati PD05048 | 48 | 149,7 | 145,64 | PHS 06B-2B48 |
| Sati PD05049 | 49 | 152,7 | 148,66 | PHS 06B-2B49 |
| Sati PD05050 | 50 | 155,7 | 151,69 | PHS 06B-2B50 |
| Sati PD05051 | 51 | 158,7 | 154,72 | PHS 06B-2B51 |
| Sati PD05052 | 52 | 161,8 | 157,75 | PHS 06B-2B52 |
| Sati PD05054 | 54 | 167,8 | 163,82 | PHS 06B-2B54 |
| Sati PD05055 | 55 | 170,8 | 166,85 | PHS 06B-2B55 |
| Sati PD05056 | 56 | 173,8 | 169,88 | PHS 06B-2B56 |
| Sati PD05057 | 57 | 176,9 | 172,91 | PHS 06B-2B57 |
| Sati PD05060 | 60 | 186,0 | 181,99 | PHS 06B-2B60 |
| Sati PD05065 | 65 | 201,6 | 197,15 | PHS 06B-2B65 |
| Sati PD05070 | 70 | 216,7 | 212,30 | PHS 06B-2B70 |
| Sati PD05076 | 76 | 234,9 | 230,49 | PHS 06B-2B76 |
| Sati PD05090 | 90 | 277,4 | 272,93 | PHS 06B-2B90 |
| Sati PD05095 | 95 | 292,5 | 288,08 | PHS 06B-2B95 |
| Sati PD05114 | 114 | 349,5 | 345,68 | PHS 06B-2B114 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, натяжителей, направляющих и другую вспомогательную техническую информацию.
