УкраїнськаТрёхрядная звёздочка 06B-3 Sati
Трёхрядная звёздочка Sati для цепи 06B-3

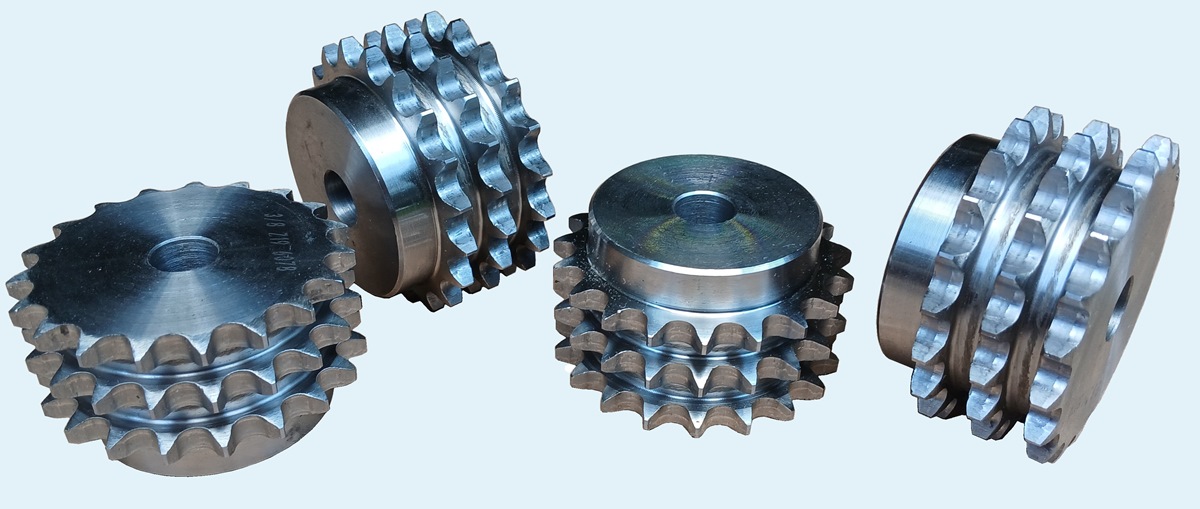

Приводная звёздочка, со ступицей, для цепи 06B3 изготовлена из стали С45, предназначена для работы с трёхрядной цепью, имеет высокое качество изготовления и точность размеров.

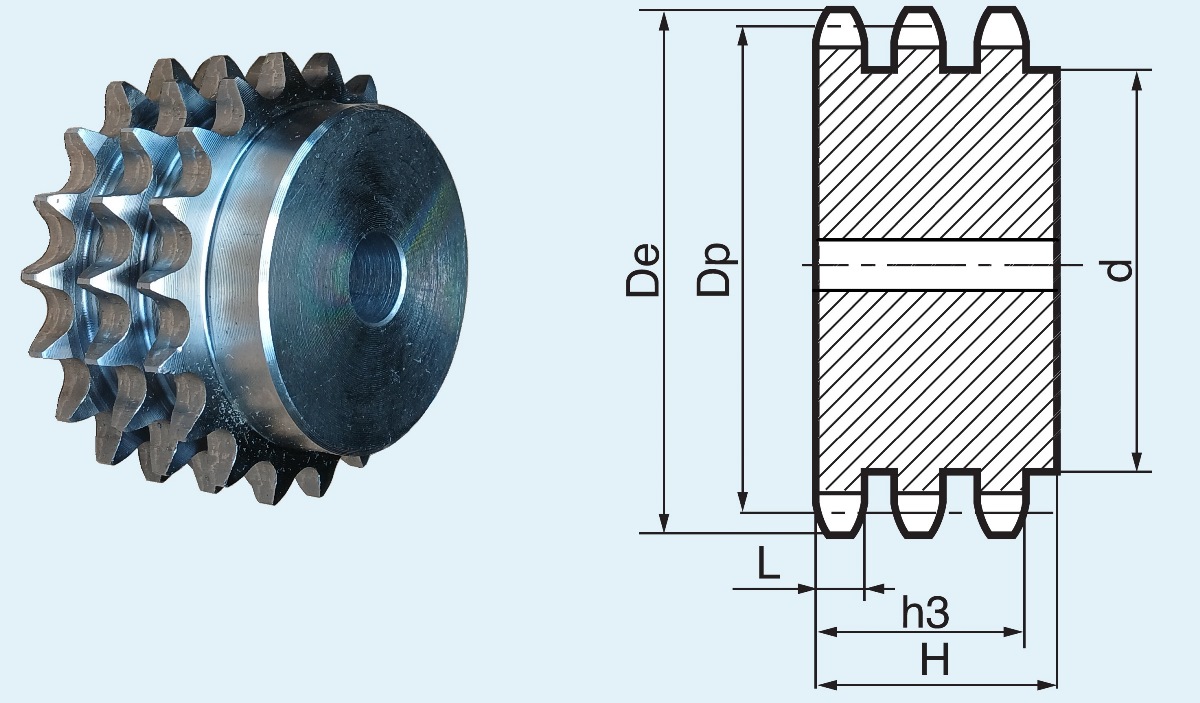

Размеры звёздочек для цепи 06В-1 (3/8" x 7/32"). L=5.2mm, h3=25.6mm.
| артикул | Z зубья | De | Dp | d | Дополнительная маркировка |
| Sati PT05008 | 8 | 28,0 | 24,89 | 15 | 06B-3 z=8, PHS 06B-3B8 |
| Sati PT05009 | 9 | 31,0 | 27,85 | 18 | 06B-3 z=9, PHS 06B-3B9 |
| Sati PT05010 | 10 | 34,0 | 30,82 | 20 | 06B-3 z=10, PHS 06B-3B10 |
| Sati PT05011 | 11 | 37,0 | 33,80 | 22 | 06B-3 z=11, PHS 06B-3B11 |
| Sati PT05012 | 12 | 40,0 | 36,80 | 25 | 06B-3 z=12, PHS 06B-3B12 |
| Sati PT05013 | 13 | 43,0 | 39,80 | 28 | 06B-3 z=13, PHS 06B-3B13 |
| Sati PT05014 | 14 | 46,3 | 42,80 | 31 | 06B-3 z=14, PHS 06B-3B14 |
| Sati PT05015 | 15 | 49,3 | 45,81 | 34 | 06B-3 z=15, PHS 06B-3B15 |
| Sati PT05016 | 16 | 52,3 | 48,82 | 37 | 06B-3 z=16, PHS 06B-3B16 |
| Sati PT05017 | 17 | 55,3 | 51,83 | 40 | 06B-3 z=17, PHS 06B-3B17 |
| Sati PT05018 | 18 | 58,3 | 54,85 | 43 | 06B-3 z=18, PHS 06B-3B18 |
| Sati PT05019 | 19 | 61,3 | 57,87 | 45 | 06B-3 z=19, PHS 06B-3B19 |
| Sati PT05020 | 20 | 64,3 | 60,89 | 46 | 06B-3 z=20, PHS 06B-3B20 |
| Sati PT05021 | 21 | 68,0 | 63,91 | 48 | 06B-3 z=21, PHS 06B-3B21 |
| Sati PT05022 | 22 | 71,0 | 66,93 | 50 | 06B-3 z=22, PHS 06B-3B22 |
| Sati PT05023 | 23 | 73,5 | 69,95 | 52 | 06B-3 z=23, PHS 06B-3B23 |
| Sati PT05024 | 24 | 77,0 | 72,97 | 54 | 06B-3 z=24, PHS 06B-3B24 |
| Sati PT05025 | 25 | 80,0 | 76,00 | 57 | 06B-3 z=25, PHS 06B-3B25 |
| Sati PT05026 | 26 | 83,0 | 79,02 | 60 | 06B-3 z=26, PHS 06B-3B26 |
| Sati PT05027 | 27 | 86,0 | 82,04 | 60 | 06B-3 z=27, PHS 06B-3B27 |
| Sati PT05028 | 28 | 89,0 | 85,07 | 60 | 06B-3 z=28, PHS 06B-3B28 |
| Sati PT05029 | 29 | 92,0 | 88,09 | 60 | 06B-3 z=29, PHS 06B-3B29 |
| Sati PT05030 | 30 | 94,7 | 91,12 | 60 | 06B-3 z=30, PHS 06B-3B30 |
| Sati PT05031 | 31 | 98,3 | 94,15 | 65 | 06B-3 z=31, PHS 06B-3B31 |
| Sati PT05032 | 32 | 101,3 | 97,17 | 65 | 06B-3 z=32, PHS 06B-3B32 |
| Sati PT05033 | 33 | 104,3 | 100,20 | 65 | 06B-3 z=33, PHS 06B-3B33 |
| Sati PT05034 | 34 | 107,3 | 103,23 | 65 | 06B-3 z=34, PHS 06B-3B34 |
| Sati PT05035 | 35 | 110,4 | 106,26 | 65 | 06B-3 z=35, PHS 06B-3B35 |
| Sati PT05036 | 36 | 113,4 | 109,29 | 70 | 06B-3 z=36, PHS 06B-3B36 |
| Sati PT05037 | 37 | 116,4 | 112,32 | 70 | 06B-3 z=37, PHS 06B-3B37 |
| Sati PT05038 | 38 | 119,5 | 115,34 | 70 | 06B-3 z=38, PHS 06B-3B38 |
| Sati PT05039 | 39 | 122,5 | 118,37 | 70 | 06B-3 z=39, PHS 06B-3B39 |
| Sati PT05040 | 40 | 125,5 | 121,40 | 70 | 06B-3 z=40, PHS 06B-3B40 |
| Sati PT05045 | 45 | 140,7 | 136,54 | 78 | 06B-3 z=45, PHS 06B-3B45 |
| Sati PT05048 | 48 | 149,7 | 145,64 | 78 | 06B-3 z=48, PHS 06B-3B48 |
| Sati PT05049 | 49 | 152,7 | 148,66 | 78 | 06B-3 z=49, PHS 06B-3B49 |
| Sati PT05050 | 50 | 155,7 | 151,69 | 78 | 06B-3 z=50, PHS 06B-3B50 |
| Sati PT05051 | 51 | 158,7 | 154,72 | 78 | 06B-3 z=51, PHS 06B-3B51 |
| Sati PT05052 | 52 | 161,8 | 157,75 | 78 | 06B-3 z=52, PHS 06B-3B52 |
| Sati PT05053 | 53 | 164,8 | 160,78 | 78 | 06B-3 z=53, PHS 06B-3B53 |
| Sati PT05054 | 54 | 167,8 | 163,82 | 78 | 06B-3 z=54, PHS 06B-3B54 |
| Sati PT05055 | 55 | 170,8 | 166,85 | 78 | 06B-3 z=55, PHS 06B-3B55 |
| Sati PT05057 | 57 | 176,9 | 172,91 | 78 | 06B-3 z=57, PHS 06B-3B57 |
| Sati PT05060 | 60 | 186,0 | 181,99 | 78 | 06B-3 z=60, PHS 06B-3B60 |
| Sati PT05076 | 76 | 234,9 | 230,49 | 78 | 06B-3 z=76, PHS 06B-3B76 |
| Sati PT05095 | 95 | 292,5 | 288,08 | 88 | 06B-3 z=95, PHS 06B-3B95 |
