Шкив для зубчатых ремней XL

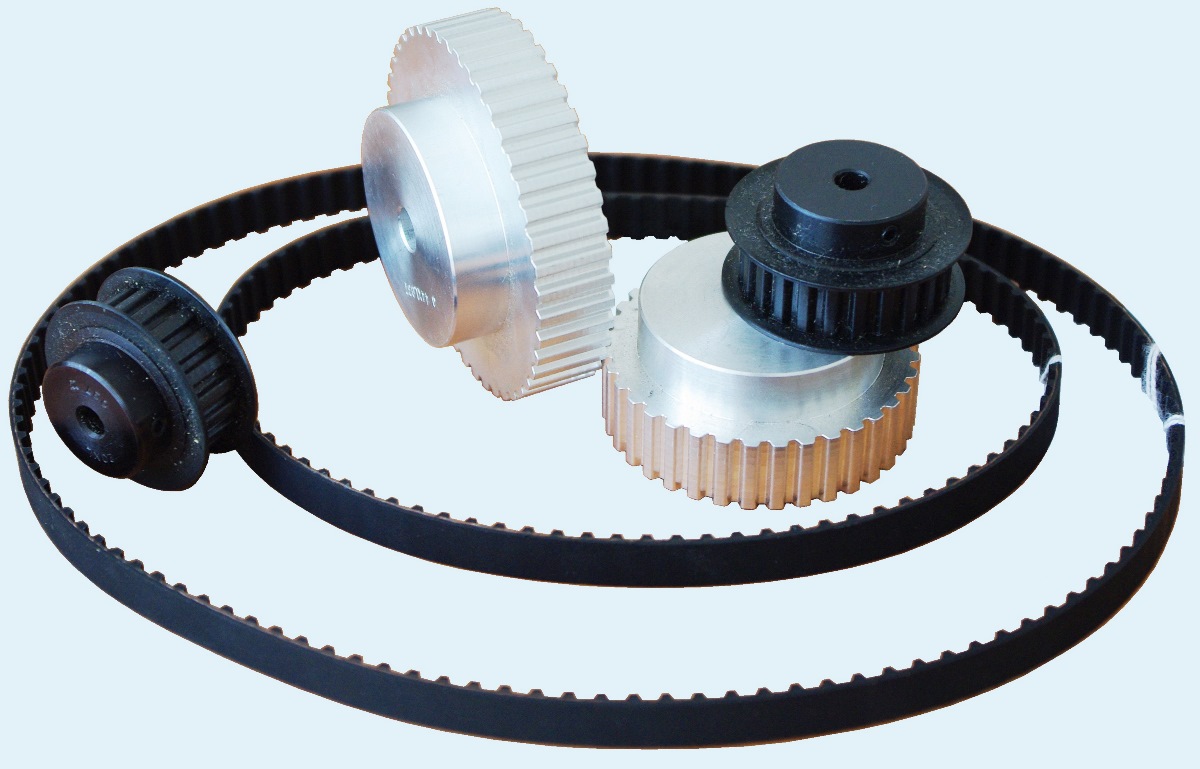

шкив зубчатого ремня

Зубчатый шкив XL производство Sati

зубчатый ремень Bando XL

Шаг зуба ремня составляет 1/5 дюйма или же 5,08 мм. Обратите внимание, несмотря на внешнее сходство зубчатые шкивы и ремни XL не совместимы и не взаимозаменяемы с зубчатыми ремнями и шкивами T5, AT5, HTD 5M, STD S5M. Но, при этом зубчатые шкивы XL прекрасно работают как с резиновыми зубчатыми ремнями XL, так и с полиуретановыми зубчатыми ремнями XL.

Challenge зубчатый шкив

Размеры и маркировки зубчатых шкивов Sati XL

 артикул
 алюминий		 артикул
 сталь		 зубья тип Dp,
 mm		 De,
 mm		 вспомогательные
 маркировки
 XA37010 XC37010 Z=10 6F 16,17 15,66 10 XL 037, XL Z=10/037
 XA37011 XC37011 Z=11 6F 17,79 17,28 11 XL 037, XL Z=11/037
 XA37012 XC37012 Z=12 6F 19,40 18,90 12 XL 037, XL Z=12/037
 XA37013 XC37013 Z=13 6F 21,02 20,51 13 XL 037, XL Z=13/037
 XA37014 XC37014 Z=14 6F 22,64 22,13 14 XL 037, XL Z=14/037
 XA37015 XC37015 Z=15 6F 24,26 23,75 15 XL 037, XL Z=15/037
 XA37016 XC37016 Z=16 6F 25,87 25,36 16 XL 037, XL Z=16/037
 XA37017 XC37017 Z=17 6F 27,49 26,98 17 XL 037, XL Z=17/037
 XA37018 XC37018 Z=18 6F 29,11 28,60 18 XL 037, XL Z=18/037
 XA37019 XC37019 Z=19 6F 30,72 30,22 19 XL 037, XL Z=19/037
 XA37020 XC37020 Z=20 6F 32,34 31,83 20 XL 037, XL Z=20/037
 XA37021 XC37021 Z=21 6F 33,96 33,45 21 XL 037, XL Z=21/037
 XA37022 XC37022 Z=22 6F 35,57 35,07 22 XL 037, XL Z=22/037
 XA37024 XC37024 Z=24 6F 38,81 38,30 24 XL 037, XL Z=24/037
 XA37026 XC37026 Z=26 6F 42,04 41,53 26 XL 037, XL Z=26/037
 XA37027 XC37027 Z=27 6F 43,66 43,15 27 XL 037, XL Z=27/037
 XA37028 XC37028 Z=28 6F 45,28 44,77 28 XL 037, XL Z=28/037
 XA37029 XC37029 Z=29 6F 46,89 46,39 29 XL 037, XL Z=29/037
 XA37030 XC37030 Z=30 6F 48,51 48,00 30 XL 037, XL Z=30/037
 XA37032 XC37032 Z=32 6F 51,74 51,24 32 XL 037, XL Z=32/037
 XA37034 XC37034 Z=34 6 54,98 54,47 34 XL 037, XL Z=34/037
 XA37035 XC37035 Z=35 6 56,60 56,09 35 XL 037, XL Z=35/037
 XA37036 XC37036 Z=36 6 58,21 57,70 36 XL 037, XL Z=36/037
 XA37038 XC37038 Z=38 6 61,45 60,94 38 XL 037, XL Z=38/037
 XA37039 XC37039 Z=39 6 63,06 62,56 39 XL 037, XL Z=39/037
 XA37040 XC37040 Z=40 6 64,68 64,17 40 XL 037, XL Z=40/037
 XA37041 XC37041 Z=41 6 66,30 65,79 41 XL 037, XL Z=41/037
 XA37042 XC37042 Z=42 6 67,91 67,41 42 XL 037, XL Z=42/037
 XA37043 XC37043 Z=43 6 69,53 69,02 43 XL 037, XL Z=43/037
 XA37044 XC37044 Z=44 6 71,15 70,64 44 XL 037, XL Z=44/037
 XA37045 XC37045 Z=45 6W 72,77 72,26 45 XL 037, XL Z=45/037
 XA37046 XC37046 Z=46 6W 74,38 73,87 46 XL 037, XL Z=46/037
 XA37047 XC37047 Z=47 6W 76,00 75,49 47 XL 037, XL Z=47/037
 XA37048 XC37048 Z=48 6W 77,62 77,11 48 XL 037, XL Z=48/037
 XA37049 XC37049 Z=49 6W 79,23 78,73 49 XL 037, XL Z=49/037
 XA37052 XC37052 Z=52 6W 84,08 83,58 52 XL 037, XL Z=52/037
 XA37056 XC37056 Z=56 6W 90,55 90,04 56 XL 037, XL Z=56/037
 XA37057 XC37057 Z=57 6W 92,17 91,66 57 XL 037, XL Z=57/037
 XA37058 XC37058 Z=58 6W 93,79 93,28 58 XL 037, XL Z=58/037
 XA37059 XC37059 Z=59 6W 95,40 94,90 59 XL 037, XL Z=59/037
 XA37060 XC37060 Z=60 6W 97,02 96,51 60 XL 037, XL Z=60/037
 XA37068 XC37068 Z=68 6W 109,96 109,45 68 XL 037, XL Z=68/037
 XA37069 XC37069 Z=69 6W 111,57 111,07 69 XL 037, XL Z=69/037
 XA37070 XC37070 Z=70 6W 113,19 112,68 70 XL 037, XL Z=70/037
 XA37071 XC37071 Z=71 6W 114,81 114,30 71 XL 037, XL Z=71/037
 XA37072 XC37072 Z=72 6W 116,42 115,92 72 XL 037, XL Z=72/037

Стандартные исполнения зубчатых шкивов XL включают в себя только шкивы под зубчатый ремень шириной 9,5 мм. Изготовление других размеров шкивов (при наличии заметной партии) возможно под заказ, либо возможно с помощью заготовок зубчатых шкивов.

На страницах нашего сайта вы можете скачать PDF-каталоги зубчатых ремней, шкивов и вспомогательную техническую информацию. Обращайтесь к нашим инженерам - вы сможете заказать расчёт ременных передач, расчёт цепных передач, подбор мотор-редукторов и проверочный расчёт кулачковых муфт.
