Пошдипниковые узлы TBI Motion для использования совместно с различными приводами и редукторными механизмами. Основное назначение - опоры ШВП, трапециевидных винтов и винтовых пар со встроенным редуктором.

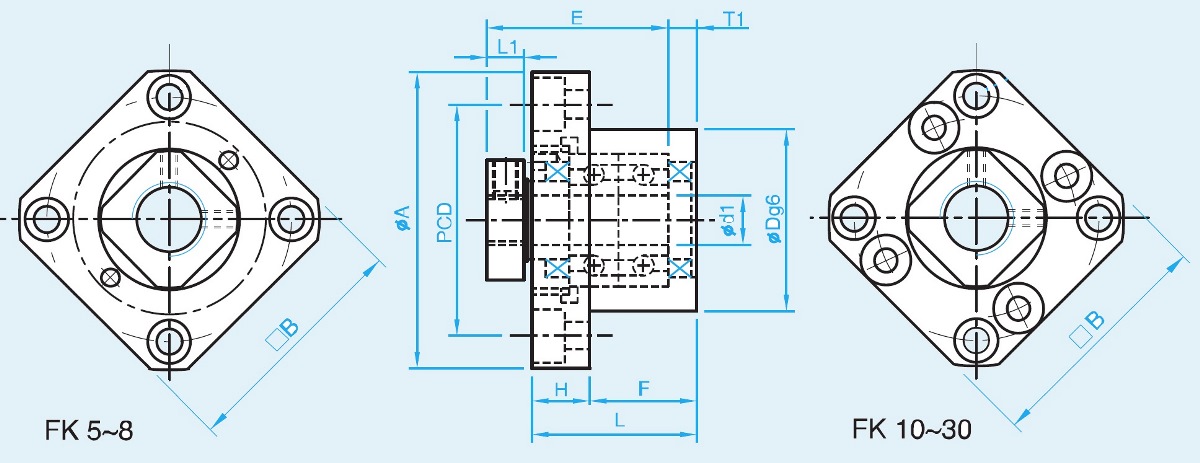

Подшипниковая опора FK - фланцевая, жёсткая.
модель | тип подшипника | d, мм | L, мм | H, мм | F, мм | Dg6, мм | A, мм | PCD, мм | B, мм |
TBI Motion FK5 | 5 | 16.5 | 8 | 10.5 | 20 | 34 | 26 | 26 | |
TBI Motion FK6 | 6 | 20 | 7 | 13 | 22 | 36 | 28 | 28 | |
TBI Motion FK8 | 8 | 23 | 9 | 14 | 28 | 43 | 35 | 35 | |
TBI Motion FK10 | 10 | 27 | 10 | 17 | 34 | 52 | 42 | 42 | |
TBI Motion FK12 | 12 | 27 | 10 | 17 | 36 | 54 | 44 | 44 | |
TBI Motion FK15 | 15 | 32 | 15 | 17 | 40 | 63 | 50 | 52 | |
TBI Motion FK20 | 20 | 52 | 22 | 30 | 57 | 85 | 70 | 68 | |
TBI Motion FK25 | 25 | 57 | 27 | 30 | 63 | 98 | 80 | 79 | |
TBI Motion FK30 | 30 | 62 | 30 | 32 | 75 | 117 | 95 | 93 |
Подшипниковая опора FF - фланцевая, скользящая.
модель | тип подшипника | d, мм | L, мм | H, мм | F, мм | Dg6, мм | A, мм | PCD, мм | B, мм |
TBI Motion FF6 | 606ZZ | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 |
TBI Motion FF10 | 608ZZ | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 |
TBI Motion FF12 | 6000ZZ | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 |
TBI Motion FF15 | 6002ZZ | 12 | 17 | 9 | 8 | 40 | 63 | 50 | 52 |
TBI Motion FF17 | 6203ZZ | 15 | 20 | 9 | 11 | 50 | |||
TBI Motion FF20 | 6204ZZ | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 |
TBI Motion FF25 | 6205ZZ | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 |
TBI Motion FF30 | 6206ZZ | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 |
Подшипниковая опора BK - фланцевая, жёсткая.
модель | тип подшипника | d1, мм | L, мм | B, мм | d2, мм |
TBI Motion BK10 | 10 | 25 | 60 | 5.5 | |
TBI Motion BK12 | 12 | 25 | 60 | 5.5 | |
TBI Motion BK15 | 15 | 27 | 70 | 5.5 | |
TBI Motion BK17 | 17 | 35 | 86 | 6.6 | |
TBI Motion BK20 | 20 | 35 | 88 | 6.6 | |
TBI Motion BK25 | 25 | 42 | 106 | 9 | |
TBI Motion BK30 | 30 | 45 | 128 | 11 | |
TBI Motion BK35 | 35 | 50 | 140 | 11 | |
TBI Motion BK40 | 40 | 61 | 160 | 14 |
Для построения линейных приводов и редукторных механизмов вы сможете купить зубчатые рейки, шестерни, червячные редукторы, угловые редукторы, упругие муфты соединения валов, монтажные втулки, зубчатые шкивы, клиновые шкивы, ремни HTD, электродвигатели с тормозом, сервоприводы и тяжёлые планетарные редукторы, цепи и звёздочки цепей, обрезиненные подшипники, обгонные муфты.
На нашем сайте вы сможете найти PDF каталоги и другую вспомогательную информацию. За помощью вы можете обратиться к нашим инженерам.
