Звёздочка Sati, плоская для однорядной роликовой цепи 08B-1

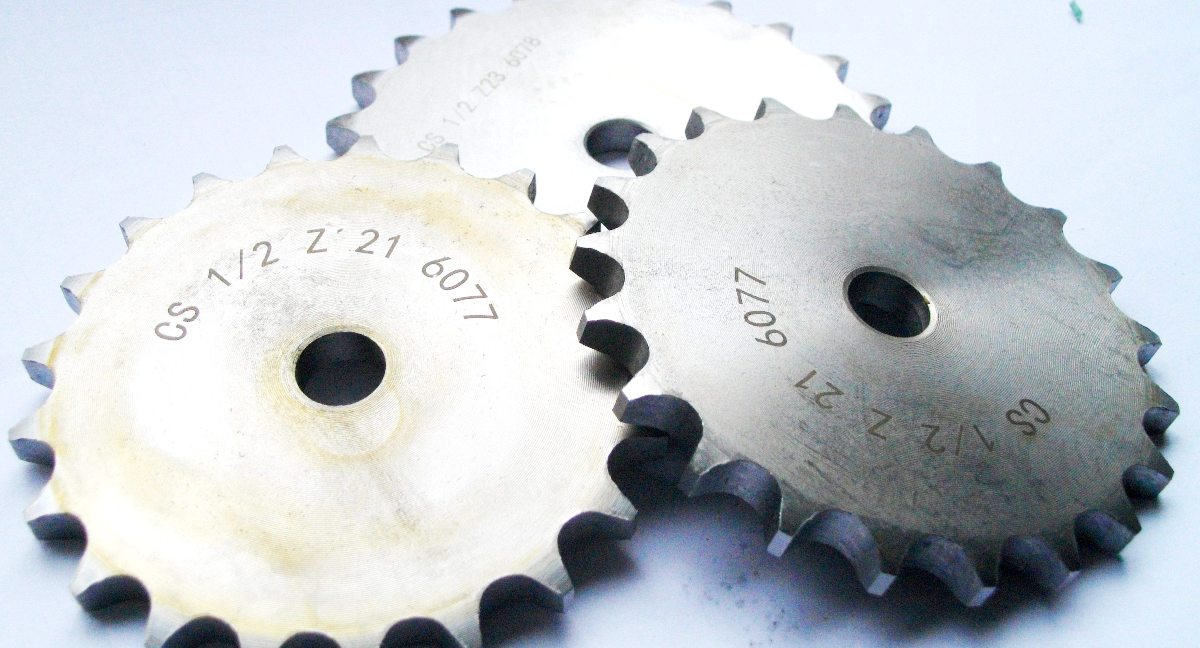

Звёздочка изготовлена из углеродистой стали. По форме зуба и конфигураци рабочей части плоская звёздочка совпадает со звёздочками со ступицей.
Основные размеры звёздочек для цепи 08В1 / ПР-12,7-1820-2 и их обозначение
артикул | Z зубья | De | Dp | D | Дополнительная маркировка |
Sati CS09008 | 8 | 37.2 | 33,18 | 10 | 1/2X5/16 Z=008, 08B-1/Z=8, PHS 08B-1A8 |
Sati CS09009 | 9 | 41.0 | 37,13 | 10 | 1/2X5/16 Z=009, 08B-1/Z=9, PHS 08B-1A9 |
Sati CS09010 | 10 | 45.2 | 41,10 | 10 | 1/2X5/16 Z=010, 08B-1/Z=10, PHS 08B-1A10 |
Sati CS09011 | 11 | 48.7 | 45,07 | 10 | 1/2X5/16 Z=011, 08B-1/Z=11, PHS 08B-1A11 |
Sati CS09012 | 12 | 53.0 | 49,07 | 10 | 1/2X5/16 Z=012, 08B-1/Z=12, PHS 08B-1A12 |
Sati CS09013 | 13 | 57.4 | 53,06 | 10 | 1/2X5/16 Z=013, 08B-1/Z=13, PHS 08B-1A13 |
Sati CS09014 | 14 | 61.8 | 57,07 | 10 | 1/2X5/16 Z=014, 08B-1/Z=14, PHS 08B-1A14 |
Sati CS09015 | 15 | 65.5 | 61,09 | 10 | 1/2X5/16 Z=015, 08B-1/Z=15, PHS 08B-1A15 |
Sati CS09016 | 16 | 69.5 | 65,10 | 12 | 1/2X5/16 Z=016, 08B-1/Z=16, PHS 08B-1A16 |
Sati CS09017 | 17 | 73.6 | 69,11 | 12 | 1/2X5/16 Z=017, 08B-1/Z=17, PHS 08B-1A17 |
Sati CS09018 | 18 | 77.8 | 73,14 | 12 | 1/2X5/16 Z=018, 08B-1/Z=18, PHS 08B-1A18 |
Sati CS09019 | 19 | 81.7 | 77,16 | 12 | 1/2X5/16 Z=019, 08B-1/Z=19, PHS 08B-1A19 |
Sati CS09020 | 20 | 85.8 | 81,19 | 12 | 1/2X5/16 Z=020, 08B-1/Z=20, PHS 08B-1A20 |
Sati CS09021 | 21 | 89.7 | 85,22 | 12 | 1/2X5/16 Z=021, 08B-1/Z=21, PHS 08B-1A21 |
Sati CS09022 | 22 | 93.8 | 89,24 | 12 | 1/2X5/16 Z=022, 08B-1/Z=22, PHS 08B-1A22 |
Sati CS09023 | 23 | 98.2 | 93,27 | 14 | 1/2X5/16 Z=023, 08B-1/Z=23, PHS 08B-1A23 |
Sati CS09024 | 24 | 101.8 | 97,29 | 14 | 1/2X5/16 Z=024, 08B-1/Z=24, PHS 08B-1A24 |
Sati CS09025 | 25 | 105.8 | 101,33 | 14 | 1/2X5/16 Z=025, 08B-1/Z=25, PHS 08B-1A25 |
Sati CS09026 | 26 | 110.0 | 105,36 | 16 | 1/2X5/16 Z=026, 08B-1/Z=26, PHS 08B-1A26 |
Sati CS09027 | 27 | 114.0 | 109,40 | 16 | 1/2X5/16 Z=027, 08B-1/Z=27, PHS 08B-1A27 |
Sati CS09028 | 28 | 118.0 | 113,42 | 16 | 1/2X5/16 Z=028, 08B-1/Z=28, PHS 08B-1A28 |
Sati CS09029 | 29 | 122.0 | 117,46 | 16 | 1/2X5/16 Z=029, 08B-1/Z=29, PHS 08B-1A39 |
Sati CS09030 | 30 | 126.1 | 121,50 | 16 | 1/2X5/16 Z=030, 08B-1/Z=30, PHS 08B-1A30 |
Sati CS09031 | 31 | 130.2 | 125,54 | 16 | 1/2X5/16 Z=031, 08B-1/Z=31, PHS 08B-1A31 |
Sati CS09032 | 32 | 134.3 | 129,56 | 16 | 1/2X5/16 Z=032, 08B-1/Z=32, PHS 08B-1A32 |
Sati CS09033 | 33 | 138.3 | 133,60 | 16 | 1/2X5/16 Z=033, 08B-1/Z=33, PHS 08B-1A33 |
Sati CS09034 | 34 | 142.6 | 137,64 | 16 | 1/2X5/16 Z=034, 08B-1/Z=34, PHS 08B-1A34 |
Sati CS09035 | 35 | 146.7 | 141,68 | 16 | 1/2X5/16 Z=035, 08B-1/Z=35, PHS 08B-1A35 |
Sati CS09036 | 36 | 151.0 | 145,72 | 16 | 1/2X5/16 Z=036, 08B-1/Z=36, PHS 08B-1A36 |
Sati CS09037 | 37 | 154.6 | 149,76 | 16 | 1/2X5/16 Z=037, 08B-1/Z=37, PHS 08B-1A37 |
Sati CS09038 | 38 | 158.6 | 153,80 | 16 | 1/2X5/16 Z=038, 08B-1/Z=38, PHS 08B-1A38 |
Sati CS09039 | 39 | 162.7 | 157,83 | 16 | 1/2X5/16 Z=039, 08B-1/Z=39, PHS 08B-1A39 |
Sati CS09040 | 40 | 166.8 | 161,87 | 16 | 1/2X5/16 Z=040, 08B-1/Z=40, PHS 08B-1A40 |
Sati CS09041 | 41 | 171,4 | 165,91 | 20 | 1/2X5/16 Z=041, 08B-1/Z=41, PHS 08B-1A41 |
Sati CS09042 | 42 | 175.4 | 169,95 | 20 | 1/2X5/16 Z=042, 08B-1/Z=42, PHS 08B-1A42 |
Sati CS09043 | 43 | 179,7 | 173,99 | 20 | 1/2X5/16 Z=043, 08B-1/Z=43, PHS 08B-1A43 |
Sati CS09044 | 44 | 183,8 | 178,03 | 20 | 1/2X5/16 Z=044, 08B-1/Z=44, PHS 08B-1A44 |
Sati PS09045 | 45 | 188.0 | 182,07 | 20 | 1/2X5/16 Z=045, 08B-1/Z=45, PHS 08B-1A45 |
Sati PS09046 | 46 | 192.1 | 186,10 | 20 | 1/2X5/16 Z=046, 08B-1/Z=46, PHS 08B-1A46 |
Sati CS09047 | 47 | 196,2 | 190,14 | 20 | 1/2X5/16 Z=047, 08B-1/Z=47, PHS 08B-1A47 |
Sati PS09048 | 48 | 200.3 | 194,18 | 20 | 1/2X5/16 Z=048, 08B-1/Z=48, PHS 08B-1A48 |
Sati CS09049 | 49 | 204,3 | 198,22 | 20 | 1/2X5/16 Z=049, 08B-1/Z=49, PHS 08B-1A49 |
Sati PS09050 | 50 | 208.3 | 202,26 | 20 | 1/2X5/16 Z=050, 08B-1/Z=50, PHS 08B-1A50 |
Sati CS09051 | 51 | 212,1 | 206,30 | 20 | 1/2X5/16 Z=051, 08B-1/Z=51, PHS 08B-1A51 |
Sati CS09052 | 52 | 216,1 | 210,34 | 20 | 1/2X5/16 Z=052, 08B-1/Z=52, PHS 08B-1A52 |
Sati CS09053 | 53 | 220,2 | 214,37 | 20 | 1/2X5/16 Z=053, 08B-1/Z=53, PHS 08B-1A53 |
Sati CS09054 | 54 | 224,1 | 218,43 | 20 | 1/2X5/16 Z=054, 08B-1/Z=54, PHS 08B-1A54 |
Sati CS09055 | 55 | 228,1 | 222,46 | 20 | 1/2X5/16 Z=055, 08B-1/Z=55, PHS 08B-1A55 |
Sati CS09056 | 56 | 232,2 | 226,50 | 20 | 1/2X5/16 Z=056, 08B-1/Z=56, PHS 08B-1A56 |
Sati PS09057 | 57 | 236.4 | 230,54 | 20 | 1/2X5/16 Z=057, 08B-1/Z=57, PHS 08B-1A57 |
Sati CS09058 | 58 | 240,5 | 234,58 | 20 | 1/2X5/16 Z=058, 08B-1/Z=58, PHS 08B-1A58 |
Sati CS09059 | 59 | 244,5 | 238,62 | 20 | 1/2X5/16 Z=059, 08B-1/Z=59, PHS 08B-1A59 |
Sati PS09060 | 60 | 248.6 | 242,66 | 20 | 1/2X5/16 Z=060, 08B-1/Z=60, PHS 08B-1A60 |
Sati CS09062 | 62 | 256,9 | 250,75 | 25 | 1/2X5/16 Z=062, 08B-1/Z=62, PHS 08B-1A62 |
Sati CS09064 | 64 | 265,1 | 258,82 | 25 | 1/2X5/16 Z=064, 08B-1/Z=64, PHS 08B-1A64 |
Sati CS09065 | 65 | 269,0 | 262,86 | 25 | 1/2X5/16 Z=065, 08B-1/Z=65, PHS 08B-1A65 |
Sati CS09066 | 66 | 273,0 | 266,90 | 25 | 1/2X5/16 Z=066, 08B-1/Z=66, PHS 08B-1A66 |
Sati CS09068 | 68 | 281,0 | 274,99 | 25 | 1/2X5/16 Z=068, 08B-1/Z=68, PHS 08B-1A68 |
Sati CS09070 | 70 | 289,0 | 283,07 | 25 | 1/2X5/16 Z=070, 08B-1/Z=70, PHS 08B-1A70 |
Sati CS09072 | 72 | 297,2 | 291,16 | 25 | 1/2X5/16 Z=072, 08B-1/Z=72, PHS 08B-1A72 |
Sati CS09075 | 75 | 309,2 | 303,27 | 25 | 1/2X5/16 Z=075, 08B-1/Z=75, PHS 08B-1A75 |
Sati PS09076 | 76 | 313.3 | 307,33 | 25 | 1/2X5/16 Z=076, 08B-1/Z=76, PHS 08B-1A76 |
Sati CS09078 | 78 | 321,4 | 315,40 | 25 | 1/2X5/16 Z=078, 08B-1/Z=78, PHS 08B-1A78 |
Sati CS09080 | 80 | 329,4 | 323,48 | 25 | 1/2X5/16 Z=080, 08B-1/Z=80, PHS 08B-1A80 |
Sati CS09085 | 85 | 349,0 | 343,69 | 25 | 1/2X5/16 Z=085, 08B-1/Z=85, PHS 08B-1A85 |
Sati CS09090 | 90 | 369,9 | 363,90 | 25 | 1/2X5/16 Z=090, 08B-1/Z=90, PHS 08B-1A90 |
Sati PS09095 | 95 | 390.1 | 384,11 | 25 | 1/2X5/16 Z=095, 08B-1/Z=95, PHS 08B-1A95 |
Sati CS09100 | 100 | 410,3 | 404,31 | 25 | 1/2X5/16 Z=100, 08B-1/Z=100, PHS 08B-1A100 |
Sati CS09110 | 110 | 450,7 | 444,74 | 25 | 1/2X5/16 Z=110, 08B-1/Z=110, PHS 08B-1A110 |
Sati CS09114 | 114 | 466,9 | 460,90 | 25 | 1/2X5/16 Z=114, 08B-1/Z=114, PHS 08B-1A114 |
Sati CS09120 | 120 | 491,2 | 485,16 | 25 | 1/2X5/16 Z=120, 08B-1/Z=120, PHS 08B-1A120 |
Sati CS09125 | 125 | 511,3 | 505,37 | 25 | 1/2X5/16 Z=125, 08B-1/Z=125, PHS 08B-1A125 |
Звёздочки Sati имеют высокое качество и точность изготовления, они прекрасно работают с цепями как производства Sati, так и производства Wippermann, Challenge, KettenWulf, Regina, Fenner, Renold, SKF, Diamond chain, Rexnord, Tsubaki, Iris, Iwis.
Для комплектации приводов и редукторных механизмов вы также можете купить направляющие и натяжители цепей, зубчатые шкивы и зубчатые ремни, клиновые шкивы и монтажные втулки, кулачковые, цепные, зубчатые и торовые муфты, электродвигатели, червячные редукторы, планетарные мотор-редукторы.
На страницах нашего сайта вы найдёте PDF-каталоги и вспомогательную техническую информацию. Обратившись к нашим инженерам вы сможете казазать расчёты цепных и ременных передач, подбор мотор-редукторов по вашему техзаданию.
