Приводные роликовые цепи Regina с удлинёнными пальцами.
Цепь с удлинённым пальцем - это одна из разновидностей цепи с аттачментом. Увеличенный палец выполняет функцию толкателя, направляющей либо крепления для дополнительного элемента цепи.
Вариантов цепей с удлинённвм пальцем существует великое множество, но существуют и более/менее стандартизированные варианты, к которым можно отнести:

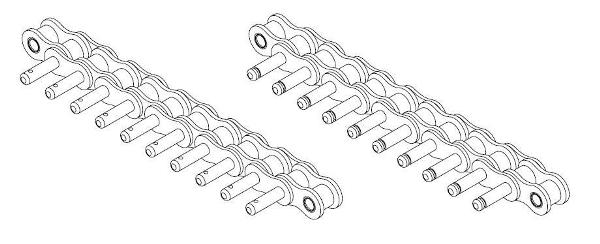

- Аттачмент цепи - D1 - каждый палец удлиннённый
- Аттачмент цепи - D3 - удлиннённый палец с определённым чередованием
Наиболее часто такая модификация используется для однорядных роликовых цепей британского стандарта. Реже можно встретить цепи американского стандарта с удлинённым пальцем.

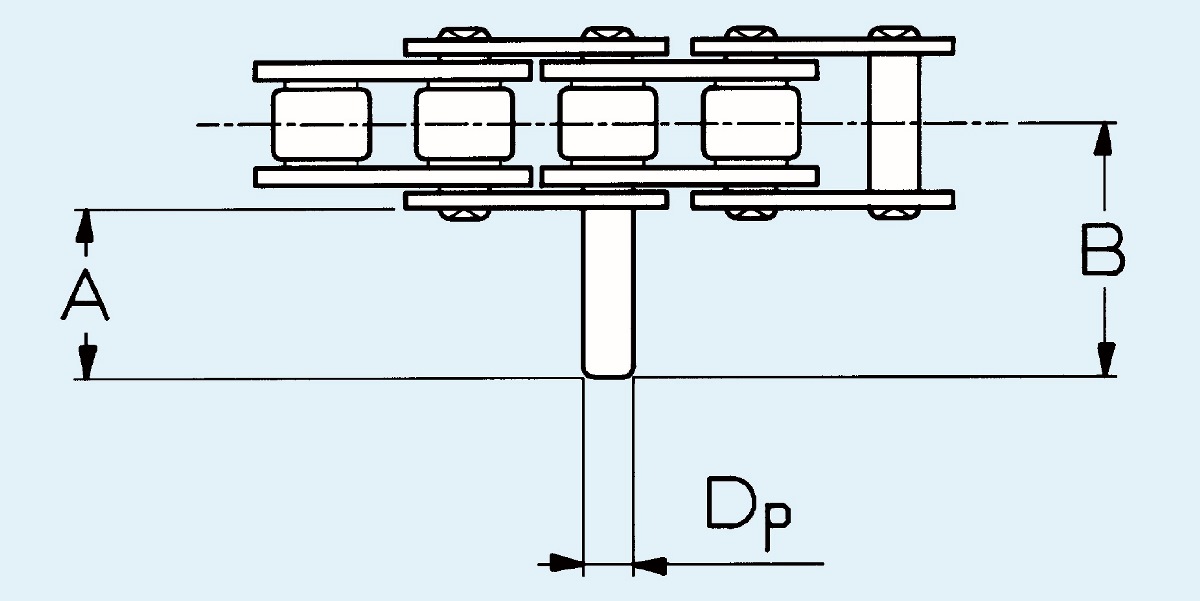

Размеры и маркировки цепей с аттачментом типов D1, D3 с длинными пальцами, расположенными с одной стороны цепи.
| марка базовой цепи | артикул базовой цепи | P, mm | Dp, mm | A, mm | B, mm |
| роликовая цепь, британский стандарт DIN 8187 | |||||
| 06B-1 | Regina C121 | 9.525 | 3.28 | 11.00 | 16.50 |
| 08B-1 | Regina 126 | 12.7 | 4.45 | 14.90 | 22.10 |
| 10B-1 | Regina 136 | 15.875 | 5.08 | 17.50 | 26.10 |
| 12B-1 | Regina 140 | 19.05 | 5.72 | 20.70 | 30.50 |
| 16B-1 | Regina 147 | 25.4 | 8.28 | 33.9 | 49.90 |
| роликовая цепь, американский стандарт DIN 8188 | |||||
| 06C-1 | Regina A35 | 9,525 | 3,58 | 9,50 | 14,70 |
| 08A-1 | Regina A40 | 12,7 | 3,98 | 9,50 | 16,70 |
| 10A-1 | Regina A50 | 15,875 | 5,09 | 11,90 | 21,00 |
| 12A-1 | Regina A60 | 19,05 | 5,96 | 14,30 | 25,80 |
| 16A-1 | Regina A80 | 25,4 | 7,94 | 19,00 | 33,70 |
| 20A-1 | Regina A100 | 31,75 | 9,54 | 23,80 | 41,70 |
| 24A-1 | Regina A120 | 38,1 | 11,11 | 28,60 | 51,40 |
| 28A-1 | Regina A140 | 44,45 | 12,71 | 33,00 | 57,50 |
| 32A-1 | Regina A160 | 50,8 | 17,46 | 38,10 | 67,40 |
| цепь с удвоенным шагом и прямыми пластинами, американская серия | |||||
| C208AS / C208AL | Regina C2040 / C2042 | 25.4 | 3.98 | 9.50 | 16.70 |
| C210AS / C210AL | Regina C2050 / C2052 | 31.75 | 5.09 | 11.90 | 21.00 |
| C210A-H / C210A-HL | Regina C2050H / C2052H | 31.75 | 5.09 | 11.90 | 21.80 |
| C212A-H / C212A-HL | Regina C2060H / C2062H | 38.1 | 5.96 | 14.60 | 27.80 |
| C216A-H / C216A-HL | Regina C2080H / C2082H | 50.8 | 7.94 | 19.00 | 35.30 |
| C220A-H / C202A-HL | Regina C2100H / C2102H | 63.5 | 9.54 | 23.80 | 43.40 |
| C224A-H / A220A-HL | Regina C2120H / C2122H | 76.2 | 11.11 | 28.60 | 52.40 |

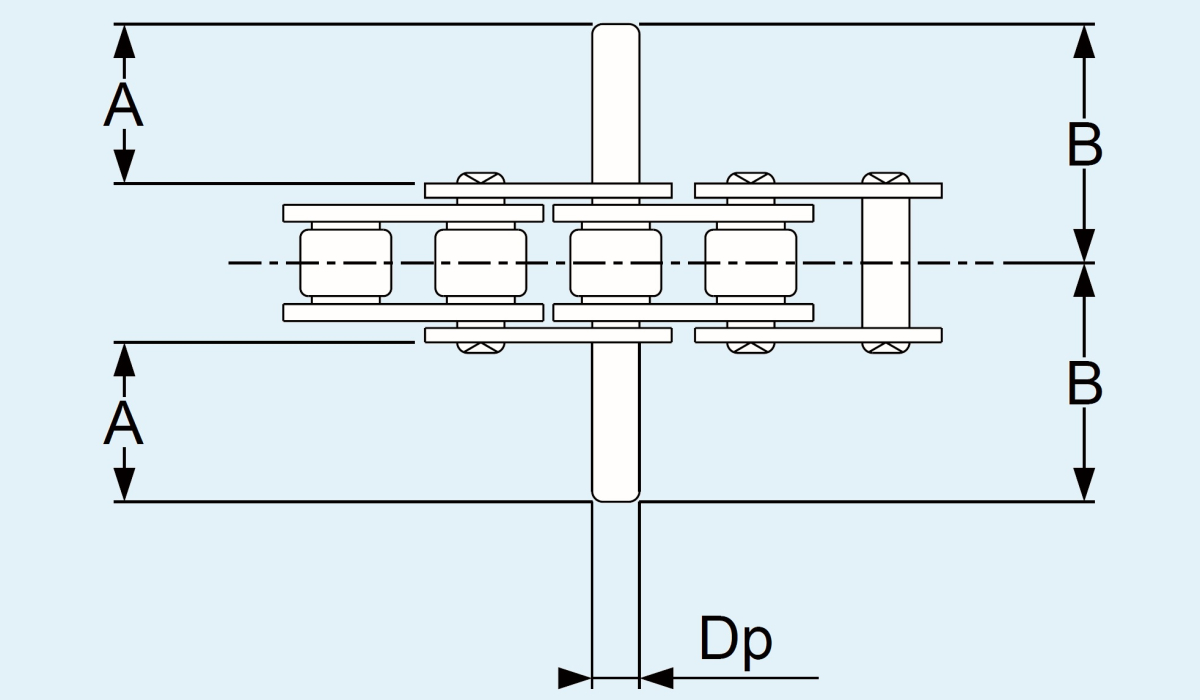

Размеры и маркировки цепей с аттачментом типов D1, D3 с длинными пальцами, расположенными по обе стороны цепи.
| марка базовой цепи | артикул базовой цепи | P, mm | Dp, mm | A, mm | B, mm |
| 06B-1 | Regina C121 | 9.525 | 3.28 | 11.00 | 16.50 |
| 08B-1 | Regina 126 | 12.7 | 4.45 | 14.90 | 22.10 |
| 10B-1 | Regina 136 | 15.875 | 5.08 | 17.50 | 26.10 |
| 12B-1 | Regina 140 | 19.05 | 5.72 | 20.70 | 30.50 |
| 16B-1 | Regina 147 | 25.4 | 8.28 | 33.9 | 49.90 |
Конструктивным продолжением этой серии цепей является удлиннённый палец с отверстием и палец с проточкой.
СПециалисты нашей компании помогут подобрать замену цепей с аттачментом производства Tsubaki, Arnold&Stolzenberg, Sedis, Wippermann, Donghua, Kobo, Rexnord, Flexon. Аттачмент D1 может также встречаться под маркировской EC, E1 / E2,
В ассортименте компании Regina вы сможете найти достаточно большое количество приводных цепей с аттачментами. Также в комплекте вы сможете приобрести звёздочки (в том числе и звёздочки из нержавеющих сталей), эластичные муфты, редукторы, электродвигатели, карданные валы, модульные ленты и пластинчатые цепи.
Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua
