УкраїнськаЗвёздочка 10B-3 под втулку Taper bush

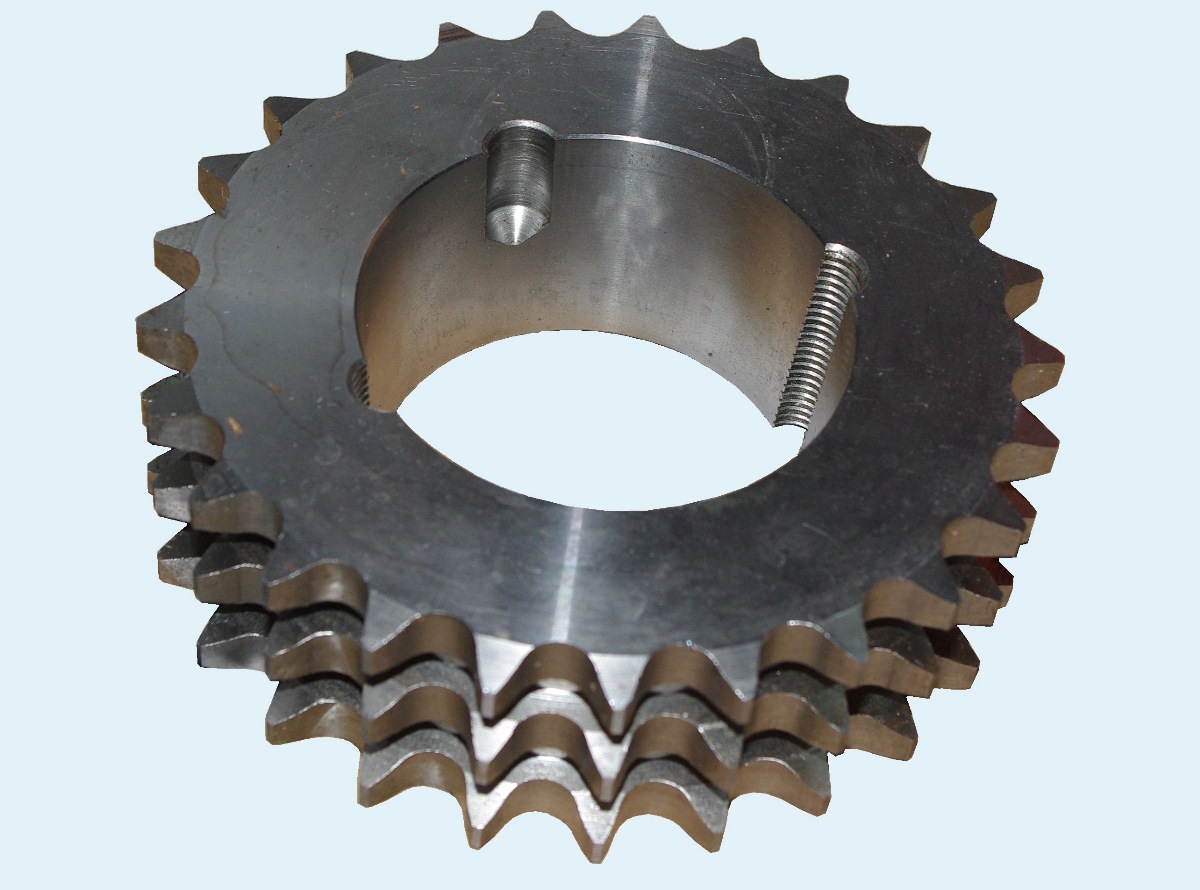

Звёздочка Sati для трёхрядной цепи 10B3 с втулкой Taper lock
Звёздочки изготовлены из углеродистой стали, имеют шаг 15,875 мм, диаметр ролика цепи 10,16 мм.

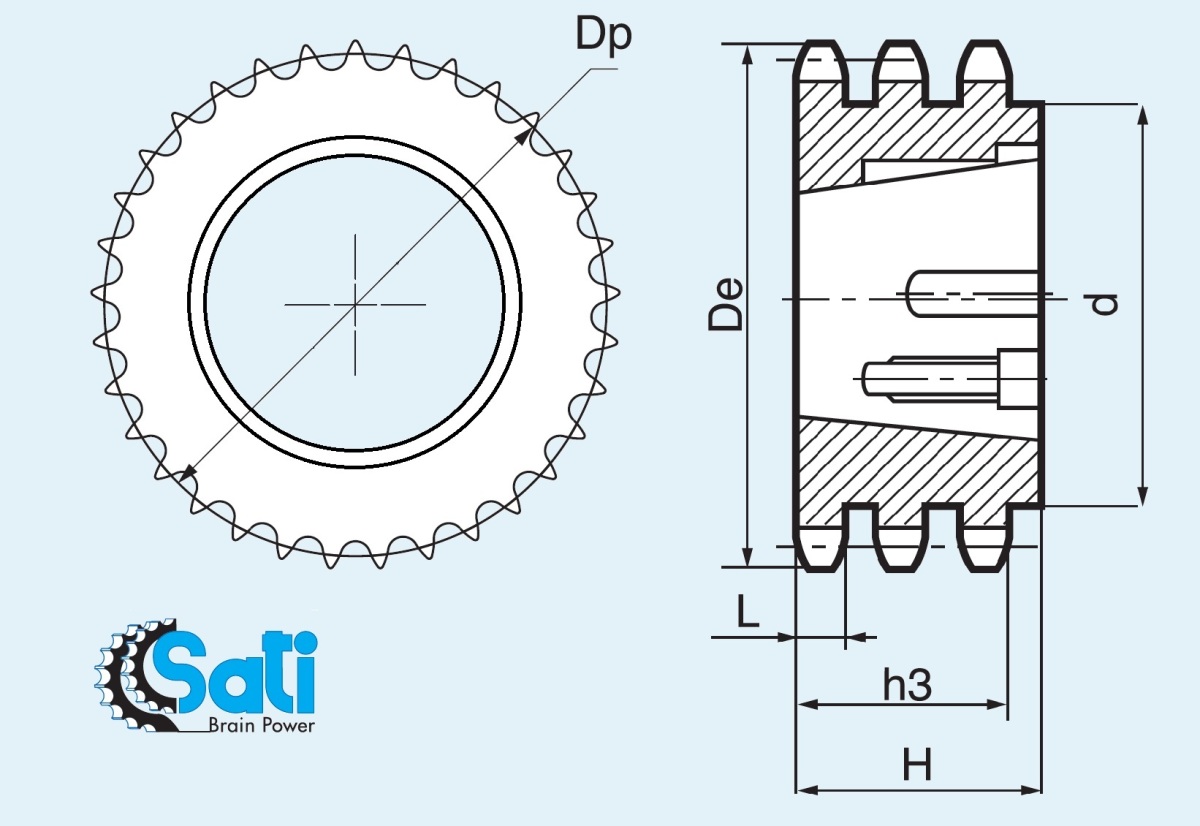

Размеры и маркировки трёхрядных звёздочек Sati для цепи 10B-3
| артикул Sati | taper bush | Z | De | Dp | H | L | H3 | дополнительная маркировка |
| TT10015 | TB1210 | 15 | 83,0 | 76,36 | 42,1 | 9,0 | 42,1 | PHS 10B-3TB15, 15,875X9,65 Z=017 |
| TT10017 | TB1210 | 17 | 93,0 | 86,36 | 42,1 | PHS 10B-3TB17, 15,875X9,65 Z=017 | ||
| TT10019 | TB1615 | 19 | 103,3 | 95,45 | 42,1 | PHS 10B-3TB19, 15,875X9,65 Z=019 | ||
| TT10021 | TB1615 | 21 | 113,4 | 106,52 | 42,1 | PHS 10B-3TB21, 15,875X9,65 Z=021 | ||
| TT10023 | TB2012 | 23 | 123,4 | 116,58 | 42,1 | PHS 10B-3TB23, 15,875X9,65 Z=023 | ||
| TT10025 | TB2517 | 25 | 134,0 | 126,66 | 45,0 | PHS 10B-3TB25, 15,875X9,65 Z=025 | ||
| TT10027 | TB2517 | 27 | 144,0 | 136,75 | 45,0 | PHS 10B-3TB27, 15,875X9,65 Z=027 | ||
| TT10030 | TB2517 | 30 | 158,8 | 151,87 | 45,0 | PHS 10B-3TB30, 15,875X9,65 Z=030 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, монтажных втулок и вспомогательную техническую информацию. Обращайтесь к нашим инженерам и вы сможете заказать расчёты цепных передач, расчёты ременных передач, подбор упругих муфт и мотор-редукторов согласно технического задания.
