Конический угловой редуктор Francia AG

Francia редуктор

Конический угловой редуктор Francia

Компания Francia производит несколько типов редукторов, один из них имеет три ключевых типоразмера - AG80, AG100 и AG120. Данный тип редуктора характерен тем, что имеет корпус из серого чугуна и имеет несколько плоскостей с крепёжными отверстиями, с помошью которых можно осуществить монтаж.

Конструкция редуктора предусматривает несколько вариантов компоновки и передаточных чисел, рассмотрим их подробнее:

Bonfiglioli Bologna

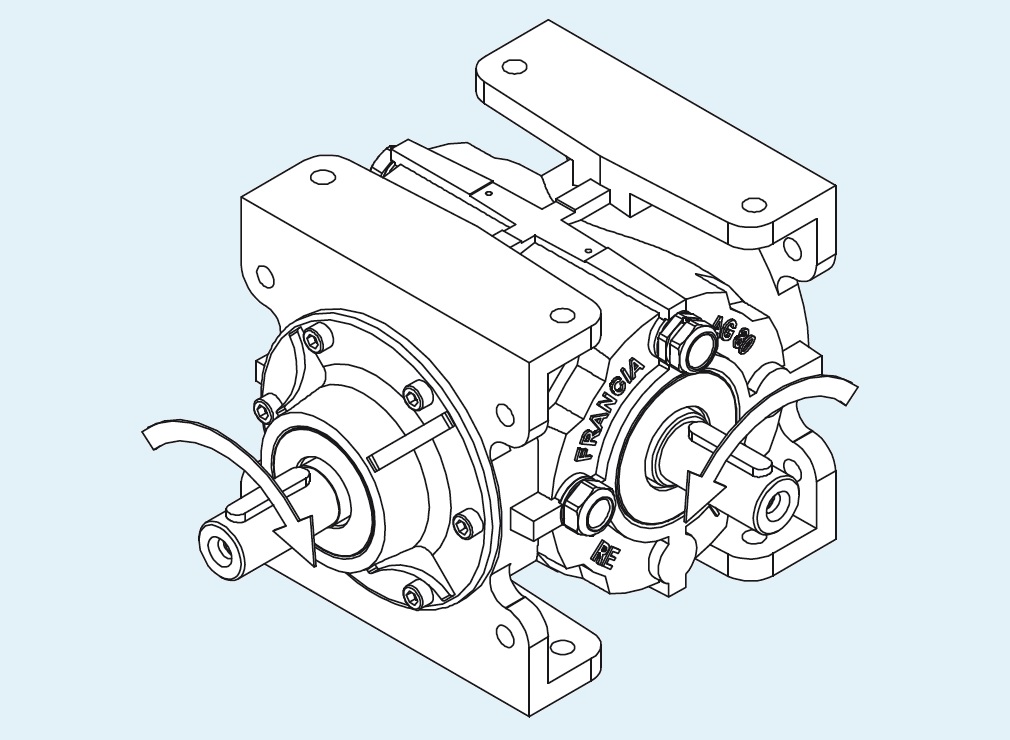

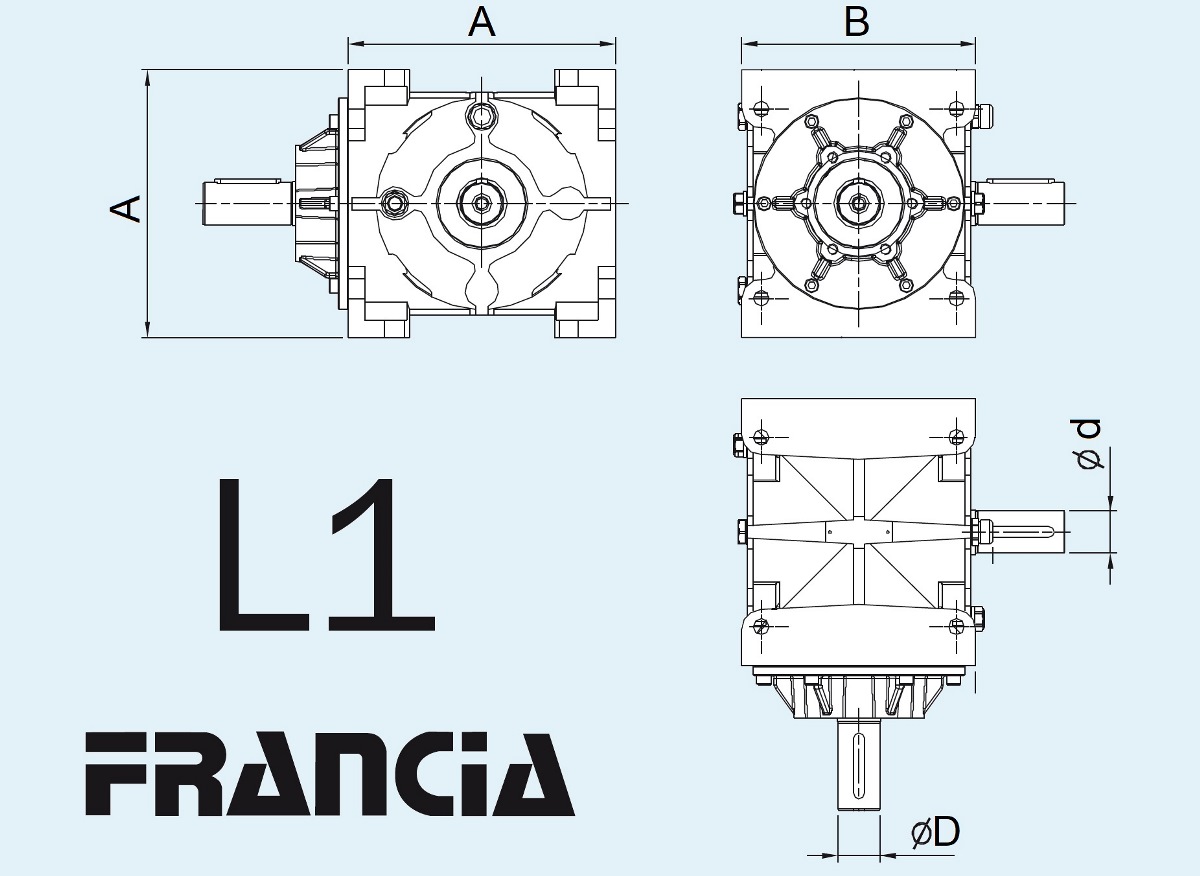

Конический угловой редуктор исполнения L1 - предусматривает наличие 1 входного и 1 выходного вала. Взаимосвязь между направлением вращения валов указана на эскизе стрелками.

размеры угловых редукторов

Маркировки и обозначения конических редукторов Francia исполнения L1

 маркировка
 редуктора		 ratio D, mm d, mm A, mm B, mm артикул
 AG80.L1.ST.11 1/1 24 24 160 150 25-0695, RAN 24 S A 1 HS B3,
 RAN 24 S D 1 HS B3
 AG80.L1.ST.21 1/2 19 24 160 150 25-0985, RAN 24 S A 2 HS B3,
 RAN 24 S D 2 HS B3
 AG100.L1.ST.11 1/1 28 28 200 180 25-0886, RAN 28 S A 1 HS B3,
 RAN 28 S D 1 HS B3
 AG100.L1.ST.21 1/2 24 28 200 180 25-2529, RAN 28 S A 2 HS B3,
 RAN 28 S D 2 HS B3
 AG100.L1.ST.41 1/4 24 28 200 180 25-2853, RAN 28 S A 4 HS B3,
 RAN 28 S D 4 HS B3
 AG120.L1.ST.11 1/1 38 38 240 210 25-0694, RAN 38 S A 1 HS B3,
 RAN 38 S D 1 HS B3
 AG120.L1.ST.21 1/2 28 38 240 210 25-3601, RAN 38 S A 2 HS B3,
 RAN 38 S D 2 HS B3
 AG120.L1.ST.41 1/4 28 38 240 210 25-3609, RAN 38 S A 4 HS B3,
 RAN 38 S D 4 HS B3

Bonfiglioli RAN 38

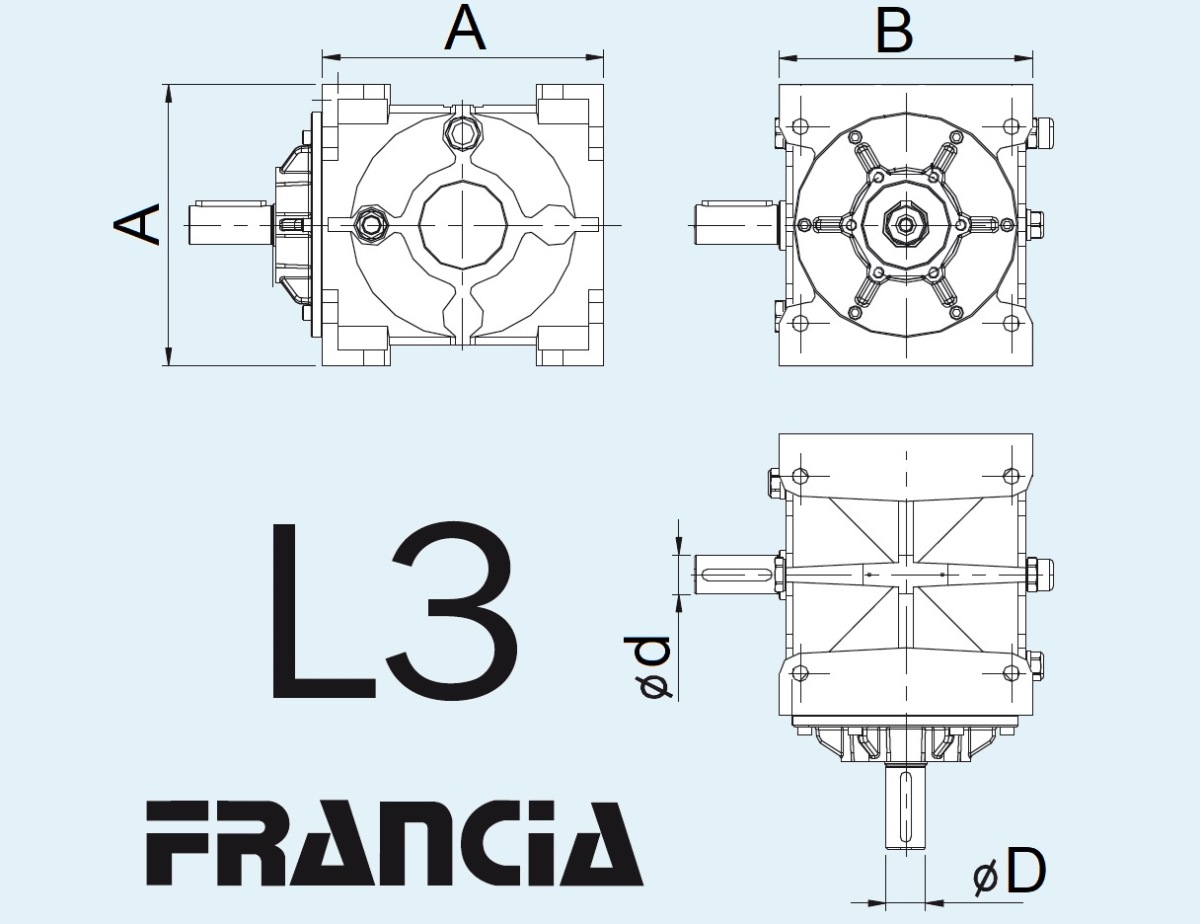

Конический угловой редуктор исполнения L3 - предусматривает наличие 1 входного и 1 выходного вала. Взаимосвязь между направлением вращения валов указана на эскизе стрелками.

конический редуктор размеры

Маркировки и обозначения конических редукторов Francia исполнения L3

 маркировка
 редуктора		 ratio D, mm d, mm A, mm B, mm артикул
 AG80.L3.ST.11 1/1 24 24 160 150 25-0782, RAN 24 S C 1 HS B3,
 RAN 24 S B 1 HS B3
 AG80.L3.ST.21 1/2 19 24 160 150 25-2848, RAN 24 S C 2 HS B3,
 RAN 24 S B 2 HS B3
 AG100.L3.ST.11 1/1 28 28 200 180 25-0896, RAN 28 S C 1 HS B3,
 RAN 28 S B 1 HS B3
 AG100.L3.ST.21 1/2 24 28 200 180 25-0693, RAN 28 S C 2 HS B3,
 RAN 28 S B 2 HS B3
 AG100.L3.ST.41 1/4 24 28 200 180 25-2856, RAN 28 S C 4 HS B3,
 RAN 28 S B 4 HS B3
 AG120.L3.ST.11 1/1 38 38 240 210 25-1348, RAN 38 S C 1 HS B3,
 RAN 38 S B 1 HS B3
 AG120.L3.ST.21 1/2 28 38 240 210 25-3602, RAN 38 S C 2 HS B3,
 RAN 38 S B 2 HS B3
 AG120.L3.ST.41 1/4 28 38 240 210 25-3610, RAN 38 S C 4 HS B3,
 RAN 38 S B 4 HS B3

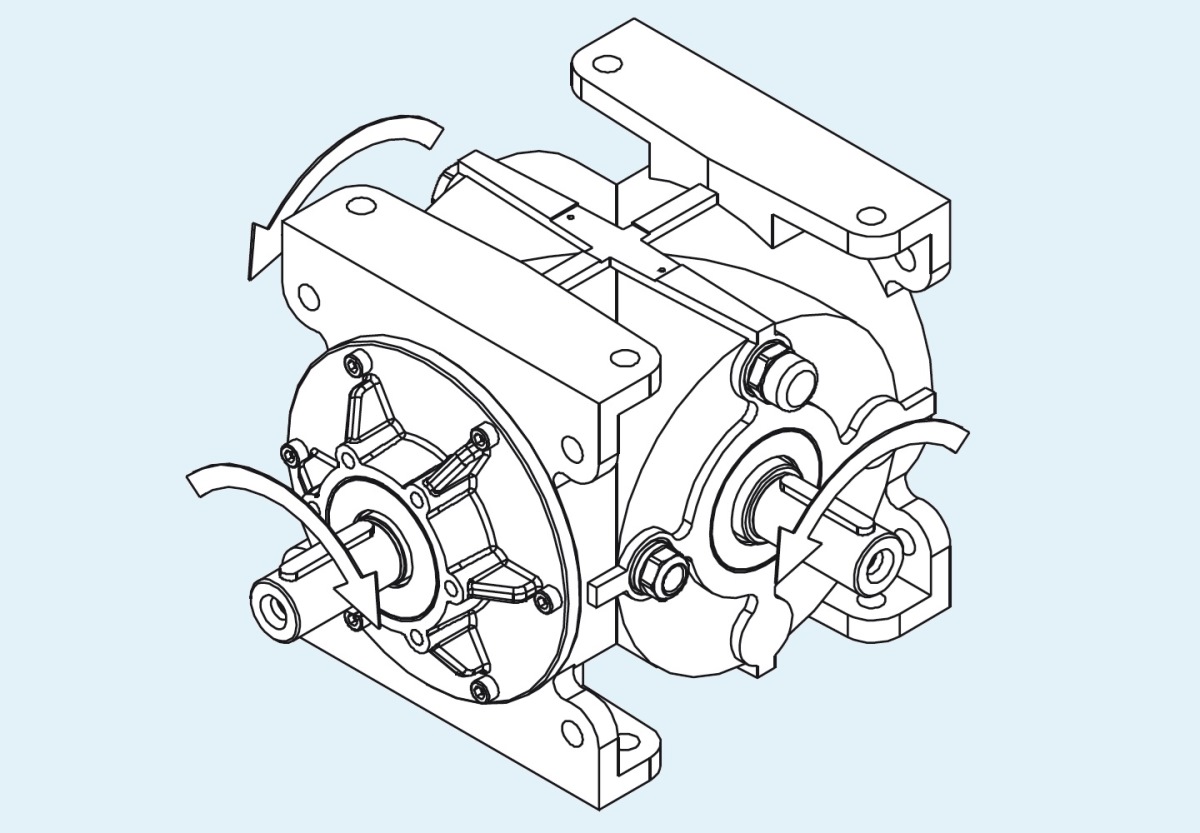

конический редуктор с двумя выходными валами

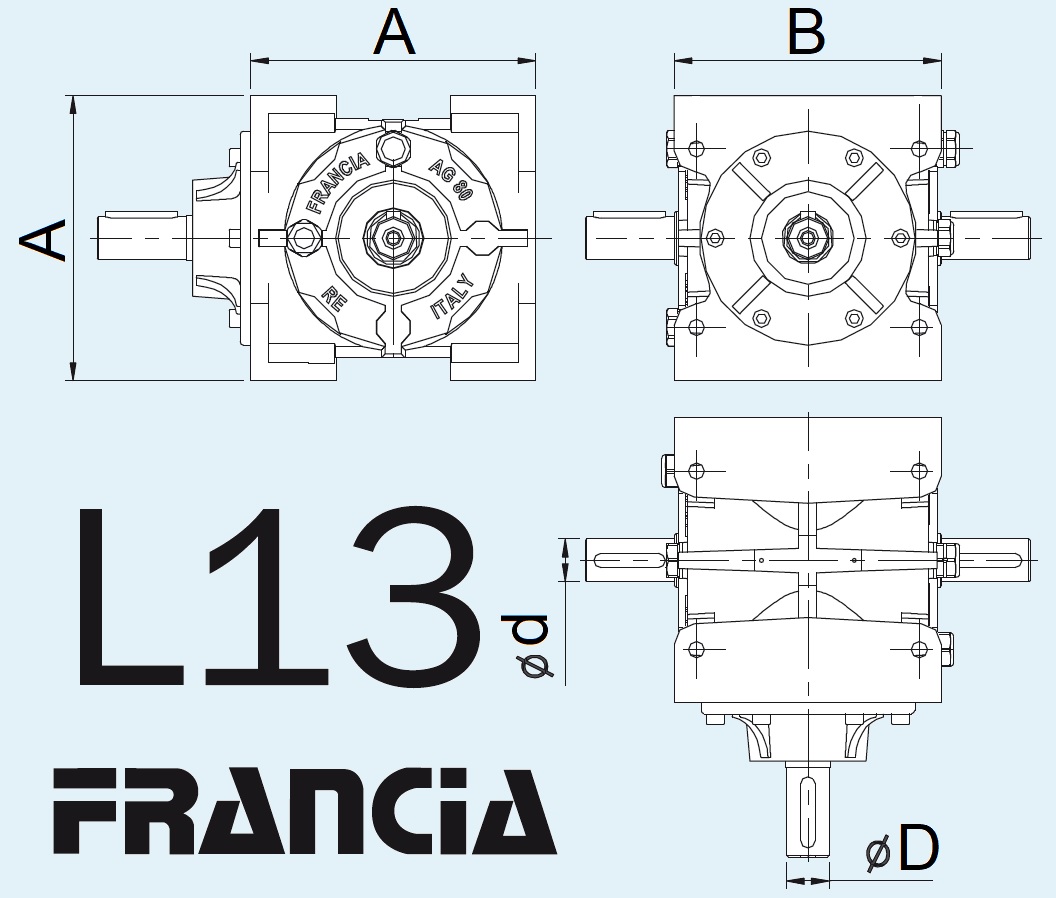

Конический угловой редуктор исполнения L13 - предусматривает наличие 1 входного и 2 выходных вала (вал выходит на две стоторны редуктора). Взаимосвязь между направлением вращения валов указана на эскизе стрелками.

Bonfiglioli RAN 28

Маркировки и обозначения конических редукторов Francia исполнения L13

 маркировка
 редуктора		 ratio D, mm d, mm A, mm B, mm артикул
 AG80.L13.ST.11 1/1 24 24 160 150 25-0783, RAN 24 S DA 1 HS B3,
 RAN 24 S DB 1 HS B3
 AG80.L13.ST.21 1/2 19 24 160 150 25-2849, RAN 24 S DA 2 HS B3,
 RAN 24 S DB 2 HS B3
 AG100.L13.ST.11 1/1 28 28 200 180 25-0889, RAN 28 S DA 1 HS B3,
 RAN 28 S DB 1 HS B3
 AG100.L13.ST.21 1/2 24 28 200 180 25-0692, RAN 28 S DA 2 HS B3,
 RAN 28 S DB 2 HS B3
 AG100.L13.ST.41 1/4 24 28 200 180 25-2341, RAN 28 S DA 4 HS B3,
 RAN 28 S DB 4 HS B3
 AG120.L13.ST.11 1/1 38 38 240 210 25-1349, RAN 38 S DA 1 HS B3,
 RAN 38 S DB 1 HS B3
 AG120.L13.ST.21 1/2 28 38 240 210 25-3603, RAN 38 S DA 2 HS B3,
 RAN 38 S DB 2 HS B3
 AG120.L13.ST.41 1/4 28 38 240 210 25-3611, RAN 38 S DA 4 HS B3,
 RAN 38 S DB 4 HS B3

Редуктор угловой конический

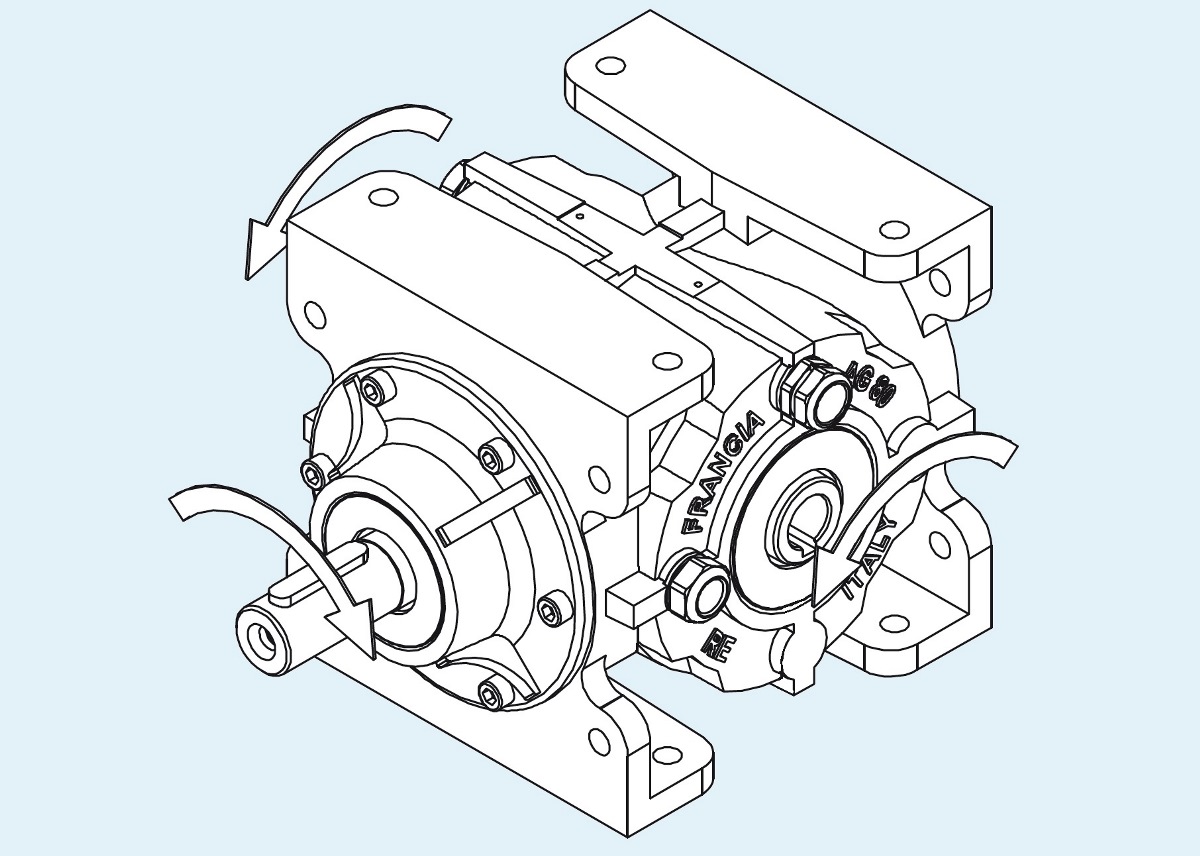

Конический угловой редуктор исполнения L0 - предусматривает наличие 1 входного вала, а входной вал - цилиндрический полый со шпоночным пазом. Взаимосвязь между направлением вращения валов указана на эскизе стрелками.

редуктор Francia

Маркировки и обозначения конических редукторов Francia исполнения L0

 маркировка
 редуктора		 ratio D,
 mm		 d,
 mm		 A,
 mm		 B,
 mm		 C,
 mm		 артикул
 AGС80.L0.ST.11 1/1 24 18 160 150 150 25-0784,
 AGС80.L0.ST.21 1/2 19 18 160 150 150 25-2850,
 AGС100.L0.ST.11 1/1 28 22 200 180 180 25-0891,
 AGС100.L0.ST.21 1/2 24 22 200 180 180 25-2857,
 AGС100.L0.ST.41 1/4 24 22 200 180 180 25-2858,
 AGС120.L0.ST.11 1/1 38 26 240 210 210 25-1350,
 AGС120.L0.ST.21 1/2 28 26 240 210 210 25-3604,
 AGС120.L0.ST.41 1/4 28 26 240 210 210 25-3612,
