Цепь втулочная приводная DIN 8164

Втулочные приводные цепи DIN 8164 используются в тихоходных тяжелонагруженных механизмах. Благодаря большому диаметру пальца такая цепь имеет большую площадь контакта и легко справляется с нагрузками.

цепь приводная втулочная

Втулочная приводная цепь является одной из радновидностей приводной цепи. Цепь имеет метрический шаг, кратный 5 мм. В комплекте с цепью вы можете приобрести приводные звёздочки, соединительные звенья.

цепь втулочная

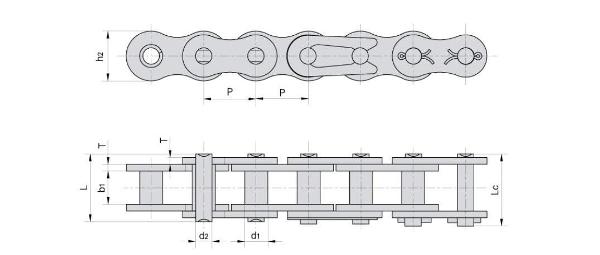

Размеры втулочных цепей DIN 8164

тип
цепи
шагвнутренняя
ширина
диаметр
втулки
диаметр
пальца
толщина
пластины
высота
пластины
разрывное
усилие
вес
ммммммммммммНкг/метр
 KW B15 15 14 9 6 2 14 12 500 1.2
 KW B20 20 16 12 8 3 19 25 000 2.1
 KW B25 25 18 15 10 3 24 31 500 2.6
 KW B30 30 20 17 11 4 28 40 000 4.0
 KW B35 35 22 18 12 4 30 50 000 4.3
 KW B40 40 25 20 14 5 35 63 000 6.0
 KW B45 45 30 22 16 6 40 80 000 8.0
 KW B50 50 35 26 18 6 44 100 000 9.0
 KW B55 55 45 30 20 8 49 125 000 14.0
 KW B60 60 50 32 22 8 55 160 000 15.0

Благодаря тому, что у втулочной цепи DIN 8164 увеличенные размеры шарнира, она более приспособлена для работы с шоковыми нагрузками, но не работает на высоких скоростях, поэтому используется на низкосокостных ветках привода, например при передаче момента с мотор-редуктора на конвейер. Инженеры нашей компании помогут вам подобрать альтернативу цепям Rexnord, Challenge, AS, Fenner, Tsubaki, Wippermann, и подобрать для привода звёздочки, направляющие, натяжители, муфты, электродвигатели, гидромуфты, шинно-пневматические муфты, шкивы и ремни.
