Быстросменная бесшпоночная муфта KLAB Sati

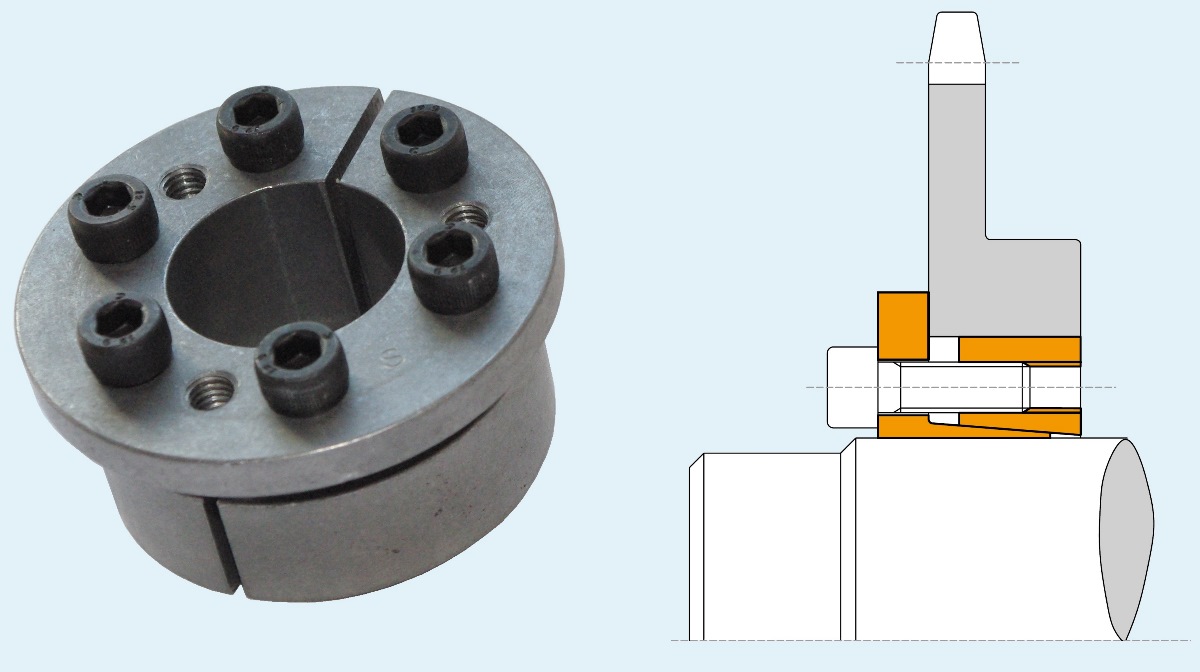

муфта бесшпоночная

Бесшпоночная зажимная муфта Sati KLAB

Конструктивно быстросмиенная муфта KLAB построена на двух встречных конусах, которые при сжатии болтами надвигаются один на другой и распираются в своём посадочном месте, обжимая вал о отверстие.

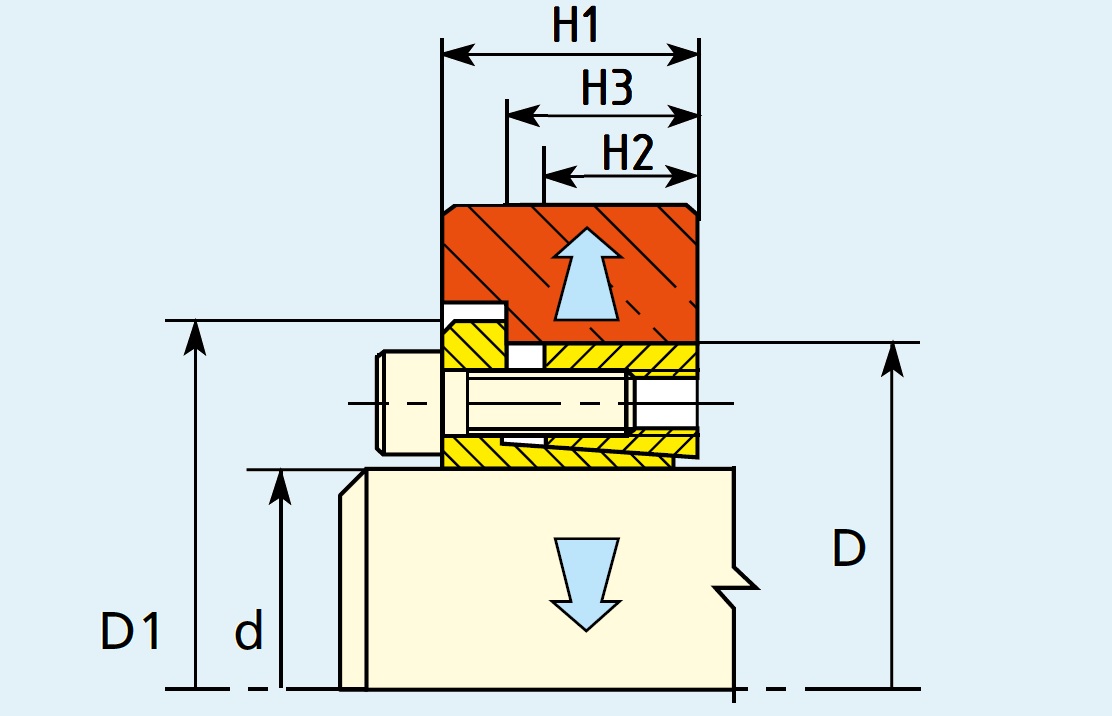

KLAB фиксирующий элемент

Основные размеры, маркировки и характеристики бесшпоночных стяжных муфт Sati KLAB

маркуванняартикул d/D/D1 H1/H2/H3 крутний
 момент

 альтернативне
 позначення

 мм мм Н*м
 System block
 KLAB018		 Sati
 KLAB 18x47		 18/47/56 28/17/22  Conex ES 18x47
 System block
 KLAB019		 Sati
 KLAB 19x47		 19/47/56 28/17/22 274 Conex ES 19x47
 System block
 KLAB020		 Sati
 KLAB 20x47		 20/47/56 28/17/22 284 Conex ES 20x47,
 PHF FX51-20X47
 System block
 KLAB022		 Sati
 KLAB 22x47		 22/47/56 28/17/22 314 Conex ES 22x47,
 PHF FX51-22X47
 System block
 KLAB024		 Sati
 KLAB 24x50		 24/50/59 28/17/22 401 Conex ES 24x50,
 PHF FX51-24X50
 System block
 KLAB025		 Sati
 KLAB 25x50		 25/50/59 28/17/22 441 Conex ES 25x50,
 PHF FX51-25X50
 System block
 KLAB028		 Sati
 KLAB 28x55		 28/55/64 28/17/22 490 Conex ES 28x55,
 PHF FX51-28X55
 System block
 KLAB030		 Sati
 KLAB 30x55		 30/55/64 28/17/22 529 Conex ES 30x55,
 PHF FX51-30X55
 System block
 KLAB032		 Sati
 KLAB 32x60		 32/60/69 28/17/22 755 Conex ES 32x60,
 PHF FX51-32X60
 System block
 KLAB035		 Sati
 KLAB 35x60		 35/60/69 28/17/22 824 Conex ES 65x60,
 PHF FX51-35X60
 System block
 KLAB038		 Sati
 KLAB 38x65		 38/65/74 28/17/22 892 Conex ES 38x65,
 PHF FX51-38X65
 System block
 KLAB040		 Sati
 KLAB 40x65		 40/65/74 28/17/22 941 Conex ES 40x65,
 PHF FX51-40X65
 System block
 KLAB042		 Sati
 KLAB 42x75		 42/75/84 33/20/25 Conex ES 42x75,
 PHF FX51-42X75
 System block
 KLAB045		 Sati
 KLAB 45x75		 45/75/84 33/20/25 1716 Conex ES 45x75,
 PHF FX51-45X75
 System block
 KLAB048		 Sati
 KLAB 48x80		 48/80/89 33/20/25 Conex ES 48x80,
 PHF FX51-48X80
 System block
 KLAB050		 Sati
 KLAB 50x80		 50/80/89 33/20/25 1893 Conex ES 50x80,
 PHF FX51-50X80
 System block
 KLAB055		 Sati
 KLAB 55x85		 55/85/94 33/20/25 2403 Conex ES 55x85,
 PHF FX51-55X85
 System block
 KLAB060		 Sati
 KLAB 60x90		 60/90/99 33/20/25 2648 Conex ES 60x90,
 PHF FX51-60X90
 System block
 KLAB065		 Sati
 KLAB 65x95		 65/95/104 33/20/25 3188 Conex ES 65x95,
 PHF FX51-65X95
 System block
 KLAB070		 Sati
 KLAB 70x110		 70/110/119 40/24/30 4905 Conex ES 70x110,
 PHF FX51-70X110
 System block
 KLAB075		 Sati
 KLAB 75x115		 75/115/124 40/24/30 5150 Conex ES 75x115,
 PHF FX51-75X115
 System block
 KLAB080		 Sati
 KLAB 80x120		 80/120/129 40/24/30 5490 Conex ES 80x120,
 PHF FX51-80X120
 System block
 KLAB085		 Sati
 KLAB 85x125		 85/125/134 40/24/30 6620 Conex ES 85x125,
 PHF FX51-85X125
 System block
 KLAB090		 Sati
 KLAB 90x130		 90/130/139 40/24/30 6960 Conex ES 90x130,
 PHF FX51-90X130
 System block
 KLAB095		 Sati
 KLAB 95x135		 95/135/144 40/24/30 8190 Conex ES 95x135,
 PHF FX51-95X135
 System block
 KLAB100		 Sati
 KLAB 100x145		 100/145/154 44/26/32 10100 Conex ES 100x145,
 PHF FX51-100X145
 System block
 KLAB110		 Sati
 KLAB 110x155		 110/155/164 44/26/32 11030 Conex ES 110x155,
 PHF FX51-110X155
 System block
 KLAB120		 Sati
 KLAB 120x165		 120/165/174 44/26/32 13600 Conex ES 120x165,
 PHF FX51-120X165
 System block
 KLAB130		 Sati
 KLAB 130x180		 130/180/189 52/34/40 19000 Conex ES 130x180,
 PHF FX51-130X180
 System block
 KLAB140		 Sati
 KLAB 140x190		 140/190/199 54/34/40 21800 Conex ES 140x190,
 PHF FX51-140X190
 System block
 KLAB150		 Sati
 KLAB 150x200		 150/200/209 54/34/40 25600 Conex ES 150x200,
 PHF FX51-150X200
 System block
 KLAB160		 Sati
 KLAB 160x210		 160/210/219 54/34/40  Conex ES 160x210,
 PHF FX51-160X210
 System block
 KLAB170		 Sati
 KLAB 170x225		 170/225/234 64/44/50  Conex ES 170x225,
 PHF FX51-170X225
 System block
 KLAB180		 Sati
 KLAB 180x235		 180/235/244 64/44/50  Conex ES 180x235,
 PHF FX51-180X235
 System block
 KLAB190		 Sati
 KLAB 190x250		 190/250/259 64/44/50  Conex ES 190x250,
 PHF FX51-190X250
