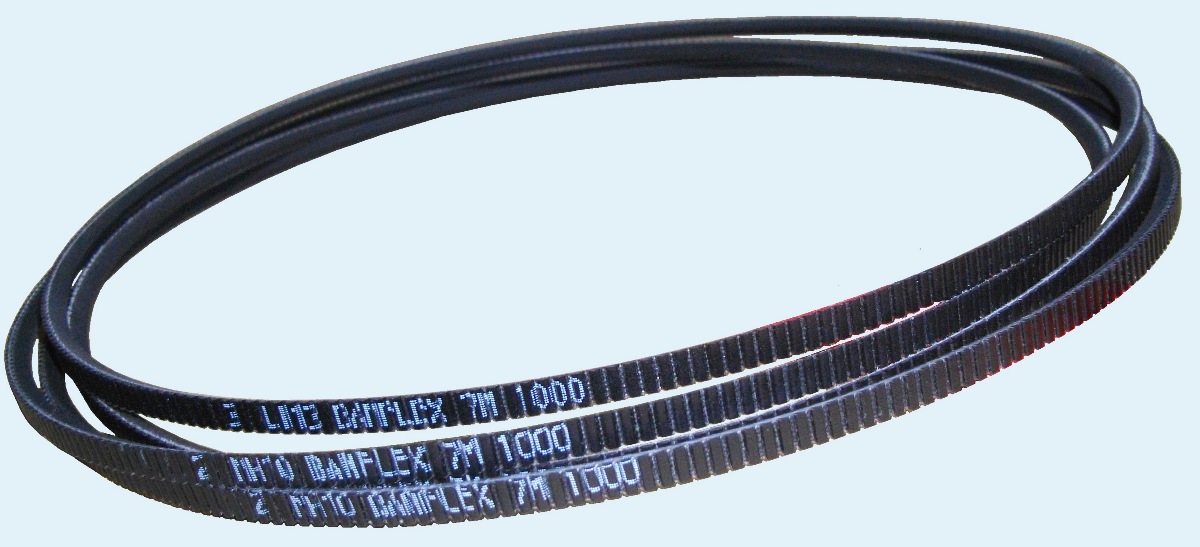

Широкоугольный клиновый ремень Banflex

Широкоугольный полиуретановый ремень

Полиуретановый клиновый приводной ремень Bando Banflex 3M, 5M, 7M, 11M и связанные 5MS, 7MS. 11MS. Угол клина такого ремня составляет 60 градусов, поэтому его называют "широкоугольным".

Существует две принципиальных разновидности такого ремня:
- одноручейный
- многоручейный (связанный)

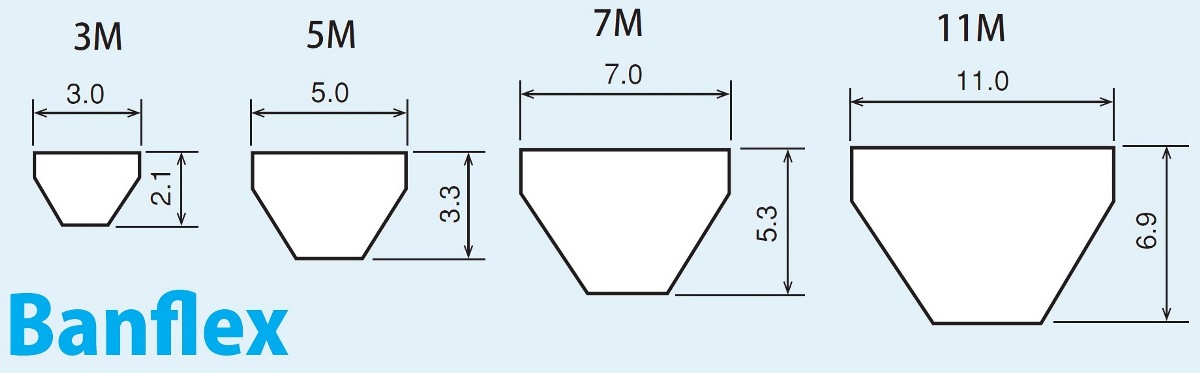

11M ремень полиуретановый широкоугольный

Одноручейные ремни Bando Banflex производятся четырёх типоразмеров - 3М, 5М, 7М, 11М.

полиуретановый широкоугольный связанный ремень

Связанные широкоугольные ремни Banflex выпускаютя в трёх типоразмерах - 5MS, 7MS, 11MS
Как правило поставляются в виде 2-х и 3-х ручейных ремней. Поставка ремней с большим количеством ручьёв тоже возможна, но компания Бандо рекомендует набирать большее количество ручьёв используя стандартные ремни.

mitsuboshi

Стандартные длины связанных ремней 5MS:

 внешняя
 длина
 маркировка
 мм 2 ручья 3 ручья
 280 002-05MS-0280 003-05MS-0280
 290 002-05MS-0290 003-05MS-0290
 300 002-05MS-0300 003-05MS-0300
 307 002-05MS-0307 003-05MS-0307
 315 002-05MS-0315 003-05MS-0315
 325 002-05MS-0325 003-05MS-0325
 335 002-05MS-0335 003-05MS-0335
 345 002-05MS-0345 003-05MS-0345
 355 002-05MS-0355 003-05MS-0355
 365 002-05MS-0365 003-05MS-0365
 375 002-05MS-0375 003-05MS-0375
 387 002-05MS-0387 003-05MS-0387
 400 002-05MS-0400 003-05MS-0400
 412 002-05MS-0412 003-05MS-0412
 425 002-05MS-0425 003-05MS-0425
 437 002-05MS-0437 003-05MS-0437
 450 002-05MS-0450 003-05MS-0450
 462 002-05MS-0462 003-05MS-0462
 475 002-05MS-0475 003-05MS-0475
 487 002-05MS-0487 003-05MS-0487
 500 002-05MS-0500 003-05MS-0500
 515 002-05MS-0515 003-05MS-0515
 518 002-05MS-0518 003-05MS-0518
 530 002-05MS-0530 003-05MS-0530
 545 002-05MS-0545 003-05MS-0545
 560 002-05MS-0560 003-05MS-0560
 580 002-05MS-0580 003-05MS-0580
 600 002-05MS-0600 003-05MS-0600
 615 002-05MS-0615 003-05MS-0615
 630 002-05MS-0630 003-05MS-0630
 650 002-05MS-0650 003-05MS-0650
 670 002-05MS-0670 003-05MS-0670
 690 002-05MS-0690 003-05MS-0690
 710 002-05MS-0710 003-05MS-0710
 730 002-05MS-0730 003-05MS-0730
 750 002-05MS-0750 003-05MS-0750
 775 002-05MS-0775 003-05MS-0775
 800 002-05MS-0800 003-05MS-0800
 825 002-05MS-0825 003-05MS-0825
 850 002-05MS-0850 003-05MS-0850
 875 002-05MS-0875 003-05MS-0875
 900 002-05MS-0900 003-05MS-0900
 925 002-05MS-0935 003-05MS-0935
 950 002-05MS-0950 003-05MS-0950
 975 002-05MS-0975 003-05MS-0978
 1000 002-05MS-1000 003-05MS-1000
 1030 002-05MS-1030 003-05MS-1030
 1060 002-05MS-1060 003-05MS-1060
 1090 002-05MS-1090 003-05MS-1090
 1120 002-05MS-1120 003-05MS-1120
 1150 002-05MS-1150 003-05MS-1150
 1180 002-05MS-1180 003-05MS-1180
 1220 002-05MS-1220 003-05MS-1220
 1250 002-05MS-1250 003-05MS-1250
 1280 002-05MS-1280 003-05MS-1280
 1320 002-05MS-1320 003-05MS-1320
 1360 002-05MS-1360 003-05MS-1360
 1400 002-05MS-1400 003-05MS-1400
 1450 002-05MS-1450 003-05MS-1450
 1500 002-05MS-1500 003-05MS-1500
 1850 002-05MS-1850 003-05MS-1850



Bando 7MS

Стандартные длины связанных ремней Bando Banflex 7MS

 внешняя
 длина
 маркировка
 мм 2 ручья 3 ручья
 500 002-07MS-0500 003-07MS-0500
 515 002-07MS-0515 003-07MS-0515
 530 002-07MS-0530 003-07MS-0530
 545 002-07MS-0545 003-07MS-0545
 560 002-07MS-0560 003-07MS-0560
 580 002-07MS-0580 003-07MS-0580
 600 002-07MS-0600 003-07MS-0600
 615 002-07MS-0615 003-07MS-0615
 630 002-07MS-0630 003-07MS-0630
 650 002-07MS-0650 003-07MS-0650
 670 002-07MS-0670 003-07MS-0670
 690 002-07MS-0690 003-07MS-0690
 710 002-07MS-0710 003-07MS-0710
 730 002-07MS-0730 003-07MS-0730
 750 002-07MS-0750 003-07MS-0750
 775 002-07MS-0775 003-07MS-0775
 800 002-07MS-0800 003-07MS-0800
 825 002-07MS-0825 003-07MS-0825
 850 002-07MS-0850 003-07MS-0850
 875 002-07MS-0875 003-07MS-0875
 900 002-07MS-0900 003-07MS-0900
 925 002-07MS-0925 003-07MS-0925
 950 002-07MS-0950 003-07MS-0950
 975 002-07MS-0975 003-07MS-0975
 1000 002-07MS-1000 003-07MS-1000
 1030 002-07MS-1030 003-07MS-1030
 1060 002-07MS-1060 003-07MS-1060
 1090 002-07MS-1090 003-07MS-1090
 1120 002-07MS-1120 003-07MS-1120
 1150 002-07MS-1150 003-07MS-1150
 1180 002-07MS-1180 003-07MS-1180
 1220 002-07MS-1220 003-07MS-1220
 1250 002-07MS-1250 003-07MS-1250
 1280 002-07MS-1280 003-07MS-1280
 1320 002-07MS-1320 003-07MS-1320
 1360 002-07MS-1360 003-07MS-1360
 1400 002-07MS-1400 003-07MS-1400
 1450 002-07MS-1450 003-07MS-1450
 1500 002-07MS-1500 003-07MS-1500
 1550 002-07MS-1550 003-07MS-1550
 1600 002-07MS-1600 003-07MS-1600
 1650 002-07MS-1650 003-07MS-1650
 1700 002-07MS-1700 003-07MS-1700
 1750 002-07MS-1750 003-07MS-1750
 1800 002-07MS-1800 003-07MS-1800
 1850 002-07MS-1850 003-07MS-1850
 1900 002-07MS-1900 003-07MS-1900
 1950 002-07MS-1950 003-07MS-1950
 2000 002-07MS-2000 003-07MS-2000
 2060 002-07MS-2060 003-07MS-2060
 2120 002-07MS-2120 003-07MS-2120
 2180 002-07MS-2180 003-07MS-2180
 2240 002-07MS-2240 003-07MS-2240
 2300 002-07MS-2300 003-07MS-2300



Стандартные длины связанных ремней 11MS:

 внешняя
 длина
 маркировка
 мм  2 ручья 3 ручья
 710 002-11MS-0710 003-11MS-0710
 730 002-11MS-0730 003-11MS-0730
 750 002-11MS-0750 003-11MS-0750
 775 002-11MS-0775 003-11MS-0775
 800 002-11MS-0800 003-11MS-0800
 825 002-11MS-0825 003-11MS-0825
 850 002-11MS-0850 003-11MS-0850
 875 002-11MS-0875 003-11MS-0875
 900 002-11MS-0900 003-11MS-0900
 925 002-11MS-0925 003-11MS-0925
 950 002-11MS-0950 003-11MS-0950
 975 002-11MS-0975 003-11MS-0975
 1000 002-11MS-1000 003-11MS-1000
 1030 002-11MS-1030 003-11MS-1030
 1060 002-11MS-1060 003-11MS-1060
 1090 002-11MS-1090 003-11MS-1090
 1120 002-11MS-1120 003-11MS-1120
 1150 002-11MS-1150 003-11MS-1150
 1180 002-11MS-1180 003-11MS-1180
 1220 002-11MS-1220 003-11MS-1220
 1250 002-11MS-1250 003-11MS-1250
 1280 002-11MS-1280 003-11MS-1280
 1320 002-11MS-1320 003-11MS-1320
 1360 002-11MS-1360 003-11MS-1360
 1400 002-11MS-1400 003-11MS-1400
 1450 002-11MS-1450 003-11MS-1450
 1500 002-11MS-1500 003-11MS-1500
 1550 002-11MS-1550 003-11MS-1550
 1600 002-11MS-1600 003-11MS-1600
 1650 002-11MS-1650 003-11MS-1650
 1700 002-11MS-1700 003-11MS-1700
 1750 002-11MS-1750 003-11MS-1750
 1800 002-11MS-1800 003-11MS-1800
 1850 002-11MS-1850 003-11MS-1850
 1900 002-11MS-1900 003-11MS-1900
 1950 002-11MS-1950 003-11MS-1950
 2000 002-11MS-2000 003-11MS-2000
 2060 002-11MS-2060 003-11MS-2060
 2120 002-11MS-2120 003-11MS-2120
 2180 002-11MS-2180 003-11MS-2180
 2240 002-11MS-2240 003-11MS-2240
 2300 002-11MS-2300 003-11MS-2300





Клиновый полиуретановый ремень

Приводные ремни Бандо являются образцом высокого качества и надёжности и по своим параметрам и характеристикам легко заменят ремни Optibelt, Gates, WR Polyflex jb Concar, Contitech. Компания промышленных деталеё является официальным диллером компании Бандо, поэтому вы сможете купить у нас весь спектр промышленных приводных ремней: зубчатые ремни HTS, зубчатые ремни STS, зубчатые дюймовые ремни, метрические зубчатые ремни Т и АТ, клиновые классические и клиновые узкие ремни. Инженеры нашей компании  помогут вам провести расчёт ременной передачи и подберут для вас шкивы и другие комплектующие редукторных механизмов.
