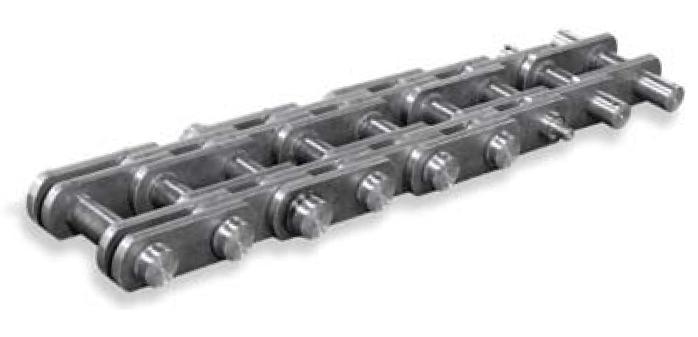

Грузовые цепи Галя с открытым валиком, KettenWulf, Германия, Donghua, Китай, Sircatene, Италия. Изготовлены согласно DIN 8150 chain, соответствуют ГОСТ 191-82 и ГОСТ 181-63 В отличие от роликовых цепей, цепей с удвоенными пластинами и грузовых цепей имеют метрический шаг, поэтому имеют другие размеры звёздочек. Учитывая конструкцию цепи (с открытым пальцем), предназначена она не для передачи движнеия, а для поднятия и удержания грузов (краны, противовесы, шлюзы)
Обозначение DIN 8150 | Обозначение ГОСТ191-82 | Шаг, мм | Ширина, мм | Палец, мм | Втулка, мм | Толщина пластин, мм | Набор пластин | Разрывное усилие, Н |
P | W | D | R | T | Fb | |||
G15 | G 5 | 15 | 12 | 4 | 5 | 2 | 2x2 | 5000 |
G20 | G 12,5 | 20 | 15 | 6 | 8 | 2 | 2x2 | 12500 |
G25 | G 25 | 25 | 18 | 8 | 10 | 3 | 2x2 | 25000 |
G30 | G 40 | 30 | 20 | 9 | 11 | 3 | 4x4 | 40000 |
G35 | G 63 | 35 | 22 | 10 | 12 | 3 | 4x4 | 60000 |
G40 | G 80 | 40 | 25 | 12 | 14 | 3 | 4x4 | 80000 |
G45 | G 100 | 45 | 30 | 14 | 17 | 3 | 4x4 | 100000 |
G50 | G 160 | 50 | 35 | 18 | 22 | 4.5 | 4x4 | 150000 |
G55 | G 200 | 55 | 40 | 21 | 24 | 6 | 4x4 | 200000 |
G60 | G250 | 60 | 45 | 23 | 26 | 6 | 4x4 | 250000 |
G70 | G 400 | 70 | 50 | 28 | 32 | 6 | 6x6 | 375000 |
G80 | G 500 | 80 | 60 | 32 | 36 | 6 | 6x6 | 500000 |
G90 | G 800 | 90 | 70 | 36 | 40 | 7 | 6x6 | 750000 |
G100 | G 1000 | 100 | 80 | 40 | 45 | 7 | 8x8 | 1000000 |
G110 | G 1250 | 110 | 90 | 45 | 50 | 8 | 8x8 | 1250000 |
G120 | G 1600 | 120 | 100 | 55 | 60 | 8 | 8x8 | 1500000 |
Для построения тяжёлого привода вам могут понадобиться редукторы David Brown имеющие широкий диапазон передаваемых мощностей и способные работать в самых тяжёлых условиях, червячные редукторы, зубчатые муфты, карданные валы, эластичные муфты, электродвигатели, зубчатые рейки и конические зубчатые колёса, зубчатые венцы шаровых мельниц, клиновые шкивы и ремни, обгонные муфты.
Наши инженеры помонут вам заменить цепи Renold, Rexnord, Kobo, Hitachi, Pewag, Unna, KTN, Bogaert, Morse, DID, Huco,
