Українськамуфта для серводвигателей Desch Antriebstechnik

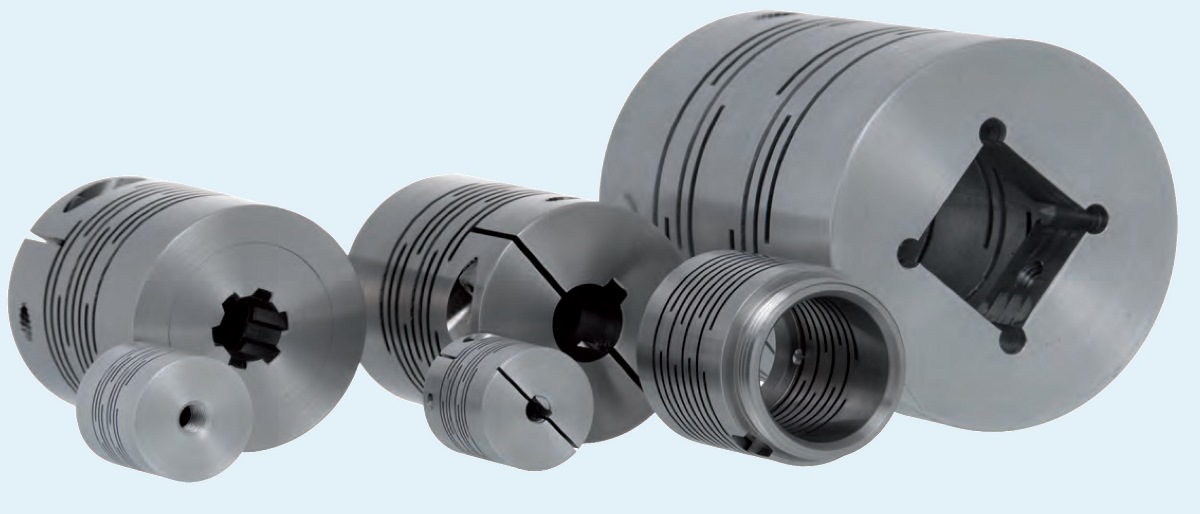

Муфта Desch antriebstechnik mini cupplung предназначена для работы с сервомоторами. Компактная конструкция муфты, изготовленная из алюминия или нержавеющей стали, позволяет компенсировать небольшие погрешности соосности и температурные деформации, и способна работать на скоростях выше 10 000 об/мин. По своему назначению и применению муфта Desch mini аналогична сильфонной муфте.
По способу фиксации на валу сервомуфты Desch mini разделяются на два типа:
- MWH - муфта с накидным зажимом (по два фиксирующих винта с каждой стороны)
- MWK - муфта с клеммным зажимом (по одному фиксирующему винту с каждой стороны)
Размеры и маркировки муфт Desch mini MWK
| тип муфты | DA, мм | L, мм | d1, d2 мм | N max, об/мин |
| Desch mini MWK 16 | 16 | 23 | 3-6 | 10000 |
| Desch mini MWK 18 | 18 | 16.6 | 3-6 | 10000 |
| Desch mini MWK 20 | 20 | 28 | 3-8 | 9500 |
| Desch mini MWK 22 | 22 | 20 | 3-10 | 9500 |
| Desch mini MWK 25 | 25 | 28 | 3-12 | 8000 |
| Desch mini MWK 30 | 30 | 40 | 6-14 | 6000 |
| Desch mini MWK 40 | 40 | 48 | 6-19 | 5000 |
| Desch mini MWK 50 | 50 | 65 | 10-26 | 5000 |
| Desch mini MWK 60 | 60 | 80 | 10-30 | 4500 |
| Desch mini MWK 70 | 70 | 95 | 15-35 | 4000 |
| Desch mini MWK 80 | 80 | 100 | 20-40 | 3500 |
Размеры м маркировка сервомуфт типа Desch mini MWH
| тип муфты | DA, мм | L, мм | d1, d2 мм | N max, об/мин |
| Desch mini MWH 30 | 30 | 40 | 6-14 | 6000 |
| Desch mini MWH 40 | 40 | 48 | 6-19 | 5000 |
| Desch mini MWH 50 | 50 | 65 | 10-26 | 5000 |
| Desch mini MWH 60 | 60 | 80 | 10-30 | 4500 |
| Desch mini MWH 70 | 70 | 95 | 15-35 | 4000 |
| Desch mini MWH 80 | 80 | 100 | 20-40 | 3500 |
Поставляются муфты Desch antriebstechnik MINI как с необработанным отверстием, так и с готовым отверстием (со шпонкой, без шпонки, квадратное, шлицевое).
Под нагрузкой муфта, как и любой вал, закручивается, сам же люфт в муфте отсутствует. Наиболее широкое применение такая муфта нашла в сервотехнике. для соединения сервомотора и редуктора.
Инженеры нашей компании помогут вам найти альтернативы сильфоным муфтам, муфтам Tschan Posimin-F. Для построения и ремонта редукторных механизмов вы также сможете купить мотор-редукторы, электродвигатели, клиновые шкивы, карданные валы, обгонные муфты, масла для редукторов, косозубые, прямозубые и конические шестерни, зубчатые ремни, шкивы для зубчатых ремней, гидромуфты и дисковые сцепления. На нашем сайте вы найдете каталоги в формате PDF и вспомогательную техническую литературу.
