УкраїнськаЗвёздочка для конвейерной цепи
Приводные звёздочки Sati для конвейерных цепей

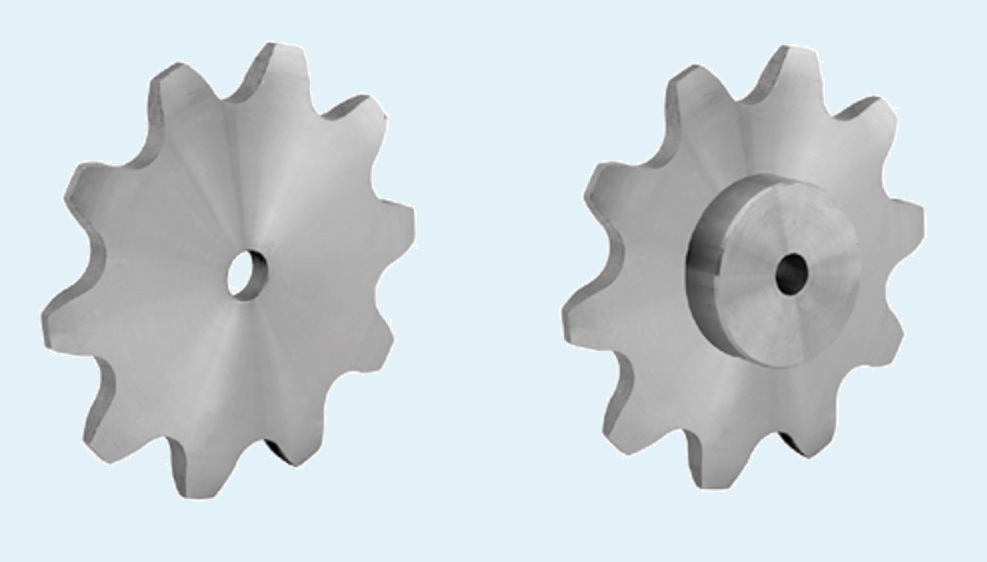

Для построения лёгких конвейеров и транспортёров вы можете использовать стальные приводные звёздочки и цепи производства компании Сати. Звёздочки выпускаются как со ступицей, та к плоские, без ступицы.

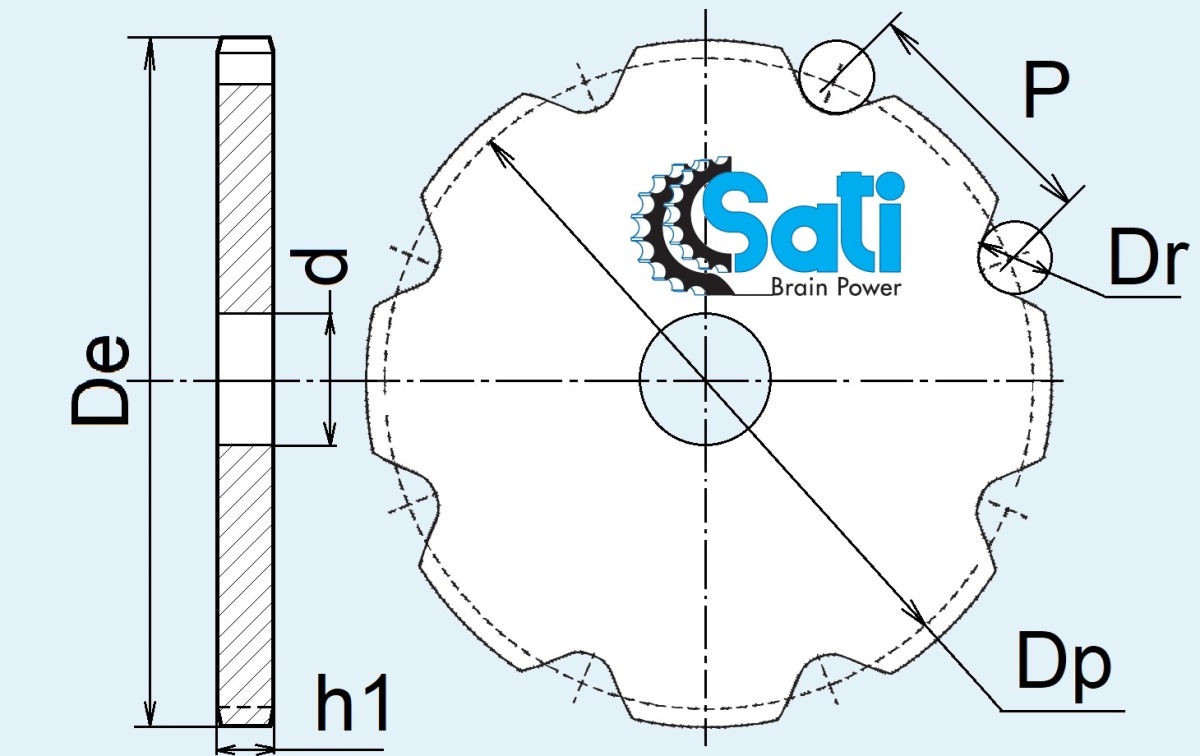

Размеры и обозначение звёздочек с шагом 50,0 мм, диаметр ролика 25 мм, рабочая ширина звёздочки 10,5 мм.
| артикул | зубья | дополнительный артикул |
| CE17006 | Z=6 | P.50 R.25 Z=006, 331555006 |
| CE17007 | Z=7 | P.50 R.25 Z=007, 331555007 |
| CE17008 | Z=8 | P.50 R.25 Z=008, 331555008 |
| CE17009 | Z=9 | P.50 R.25 Z=009, 331555009 |
| CE17010 | Z=10 | P.50 R.25 Z=010, 331555010 |
| CE17011 | Z=11 | P.50 R.25 Z=011, 331555011 |
| CE17012 | Z=12 | P.50 R.25 Z=012, 331555012 |
| CE17013 | Z=13 | P.50 R.25 Z=013, 331555013 |
| CE17014 | Z=14 | P.50 R.25 Z=014, 331555014 |
| CE17015 | Z=15 | P.50 R.25 Z=015, 331555015 |
| CE17016 | Z=16 | P.50 R.25 Z=016, 331555016 |
| CE17017 | Z=17 | P.50 R.25 Z=017, 331555017 |
| CE17018 | Z=18 | P.50 R.25 Z=018, 331555018 |
| CE17019 | Z=19 | P.50 R.25 Z=019, 331555019 |
| CE17020 | Z=20 | P.50 R.25 Z=020, 331555020 |
| CE17021 | Z=21 | P.50 R.25 Z=021, 331555021 |
| CE17022 | Z=22 | P.50 R.25 Z=022, 331555022 |
| CE17023 | Z=23 | P.50 R.25 Z=023, 331555023 |
| CE17024 | Z=24 | P.50 R.25 Z=024, 331555024 |
| CE17025 | Z=25 | P.50 R.25 Z=025, 331555025 |
| CE17028 | Z=28 | P.50 R.25 Z=028, 331555028 |
| CE17030 | Z=30 | P.50 R.25 Z=030, 331555030 |
| CE17035 | Z=35 | P.50 R.25 Z=035, 331555035 |
| CE17038 | Z=38 | P.50 R.25 Z=038, 331555038 |
Размеры и обозначение звёздочек с шагом 50,0 мм, диаметр ролика 31 мм, рабочая ширина звёздочки 13,5 мм.
| артикул | зубья | дополнительный артикул |
| CE19006 | Z=6 | P.50 R.31 Z=006, 331655006 |
| CE19007 | Z=7 | P.50 R.31 Z=007, 331655007 |
| CE19008 | Z=8 | P.50 R.31 Z=008, 331655008 |
| CE19009 | Z=9 | P.50 R.31 Z=009, 331655009 |
| CE19010 | Z=10 | P.50 R.31 Z=010, 331655010 |
| CE19011 | Z=11 | P.50 R.31 Z=011, 331655011 |
| CE19012 | Z=12 | P.50 R.31 Z=012, 331655012 |
| CE19013 | Z=13 | P.50 R.31 Z=013, 331655013 |
| CE19014 | Z=14 | P.50 R.31 Z=014, 331655014 |
| CE19015 | Z=15 | P.50 R.31 Z=015, 331655015 |
| CE19016 | Z=16 | P.50 R.31 Z=016, 331655016 |
| CE19017 | Z=17 | P.50 R.31 Z=017, 331655017 |
| CE19018 | Z=18 | P.50 R.31 Z=018, 331655018 |
| CE19019 | Z=19 | P.50 R.31 Z=019, 331655019 |
| CE19020 | Z=20 | P.50 R.31 Z=020, 331655020 |
| CE19021 | Z=21 | P.50 R.31 Z=021, 331655021 |
| CE19022 | Z=22 | P.50 R.31 Z=022, 331655022 |
| CE19023 | Z=23 | P.50 R.31 Z=023, 331655023 |
| CE19024 | Z=24 | P.50 R.31 Z=024, 331655024 |
| CE19025 | Z=25 | P.50 R.31 Z=025, 331655025 |
| CE19028 | Z=28 | P.50 R.31 Z=028, 331655028 |
| CE19030 | Z=30 | P.50 R.31 Z=029, 331655030 |
| CE19032 | Z=35 | P.50 R.31 Z=032, 331655035 |
| CE19038 | Z=38 | P.50 R.31 Z=038, 331655038 |
Размеры и обозначение звёздочек с шагом 75,0 мм, диаметр ролика 31 мм, рабочая ширина звёздочки 13,5 мм.
| артикул | зубья | дополнительный артикул |
| CE22006 | Z=6 | P.75 R.31 Z=006, 331610006 |
| CE22008 | Z=8 | P.75 R.31 Z=008, 331610008 |
| CE22009 | Z=9 | P.75 R.31 Z=009, 331610009 |
| CE22010 | Z=10 | P.75 R.31 Z=010, 331610010 |
| CE22011 | Z=11 | P.75 R.31 Z=011, 331610011 |
| CE22012 | Z=12 | P.75 R.31 Z=012, 331610012 |
| CE22013 | Z=13 | P.75 R.31 Z=013, 331610013 |
| CE22014 | Z=14 | P.75 R.31 Z=014, 331610014 |
| CE22015 | Z=15 | P.75 R.31 Z=015, 331610015 |
| CE22016 | Z=16 | P.75 R.31 Z=016, 331610016 |
| CE22020 | Z=20 | P.75 R.31 Z=020, 331610020 |
| CE22021 | Z=21 | P.75 R.31 Z=021, 331610021 |
На страницах нашего сайта вы можете скачать PDF-каталоги звёздочек, цепей, направляющих, натяжителей и вспомогательную техническую информацию. За помощью в расчётах ременных и цепных передач, подборе зубчатых муфт, мотор-редукторов и других редукторных механизмов - обращайтесь с техническим заданием к нашим инженерам.
Павинов Михаил
инженер
(098) 083-58-09
misha@motor-reduktor.com.ua
